建筑工程软件研究所
Institute Of Building
Engineering Software
中国建筑科学研院建筑工程软件研究所是建筑行业计算机技术开发应用的最早单位之一。它以国家级行业研发中心、规范主编单位、工程质检中心为依托，技术力量雄厚。软件所的主要研发领域集中在建筑设计CAD软件，工程造价分析软件，施工技术和施工项目管理系统，图形支撑平台，企业和项目管理信息化协同工作平台方面，并创造了PKPM、ABD等知名全国的软件品牌。
PKPM设计软件（又称PKPMCAD）是一套集建筑、结构、设备（给排水、采暖、通风空调、电气）设计于一体的集成化CAD系统。它在国内设计行业占有绝对优势，拥有用户9000多家，市场占有率达80%以上，现已成为国内应用最为普遍的CAD系统。PKPM设计软件为我国设计行业在过去十几年中实现甩掉图板、提高设计效率和质量的技术进步作出了突出贡献，及时满足了全国建筑市场高速发展的需要。
PKPM概预算软件完成工程项目的工程量统计、钢筋统计、造价分析报表等。我们配备了全国各省地市的建筑、安装、市政、园林、装修、房修、公路、铁路等方面的最新定额库，建立了工程材料信息价网站，并适应各地套价、换算、取费的地方化需求。从2003年起，我们与建设部标准定额研究所合作，率先在全国推出工程量清单计价软件。
在建筑工程的工程量统计和钢筋统计上，软件可以接力PKPM设计软件数据自动完成统计计算。还可以转化图纸的AutoCAD电子文件，从而大大节省了用户手工计算工程量的巨大工作量，并使从基础、砼、装修的工程量统计到梁、板、柱、墙等的钢筋统计效率和准确性大大提高。
施工领域信息化是本所近几年的研发工作重点。我们一方面提供一系列面向施工应用的软件产品，另一方面提供改进企业管理、项目管理水平的网络协同工作平台和解决方案。
在施工应用产品方面有项目进度控制的施工计划编制，工程形象进度和建筑部位工料分析等；有控制施工现场管理的施工总平面设计，施工组织设计编制、技术资料管理、安全管理、质量验评资料管理等；有施工安全设施和其他设施设计方面的深基坑支护设计、模板设计、脚手架设计、塔吊基础和稳定设计、门架支架井架设计、砼配合比计算、冬季施工设计，工地用水用电计算及常用计算工具集、常用施工方案大样图集图库等等。
本所为各类企业和项目管理提供信息化解决方案。可在局域网络上采用C/S结构运行，也可在广域网（Internet）上采用B/S结构运行。在系统提供的协同工作平台上完成项目的四控制四管理，即成本控制、进度控制、质量控制、安全控制和合同管理，生产要素（人、材、机、技术、资金）管理，现场管理，项目信息管理，同时完成收发文等OA项目的管理。我们已和中建总公司、北京城建集团、天津市政、中信房地产、哈尔滨质量监督总站等多家企、事业单位合作完成若干成功实施的案例，对改造传统产业提高管理水平和企业竟争力具有很大作用和广阔的推广前景。
PKPM系统在提供专业软件的同时，提供图形平台的支持，从而使全部软件具有自主知识版权，用户不须再花高价购买任何国外的图形平台。
软件所在立足国内市场的同时，积极开拓海外市场。目前已开发出英国规范、美国规范版本，并进入了新加坡、马来西亚、韩国、越南等国家和香港、台湾地区市场，使PKPM软件成为国际化产品，提高了国产软件在国际竞争中的地位和竞争力。
多年来，软件所先后承担了国家六五、七五、八五、九五、十五科技攻关课题和863项目，始终站在建筑业信息化的最前 沿。目前正承担着国家十五攻关和863课题共六项。由于在推动行业技术进步中的显著作用，软件所共获得国家科技进步二等奖一项，三等奖三项，建设部科技进步奖一到三等共十几项，主要产品连续几年被中国软件行业协会评为全国优秀软件。
软件所以向用户提供优质、高效的技术服务作为企业发展的根本宗旨。我们通过遍布全国的技术服务网络和广大用户建立了密切的联系，我们关注行业发展动态，听取用户意见，每年都向用户提供更新内容的版本，及时的满足了市场的需要。 |
|
|
| |
|
|
| |
软件所获国家和省部级奖的科研成果
１、高层建筑结构空间有限元分析与设计软件STAWE................1999年国家科技进步二等奖
２、微机建筑结构CAD系统......................................1996年国家科技进步三等奖
３、建筑CAD施工图软件－－ABD.................................1993年国家科技进步三等奖
４、高层空间框架－－剪力墙结构内力组合和配筋设计通用程序.....1985年国家科技进步三等奖
５、工程CAD嵌入式图形支撑软件产业化......................2003年华夏建设科学技术一等奖
６、带裙房高层建筑地基基础与上部机构共同作用计算方法.......1997年建设部科技进步一等奖
７、民用建筑集成化CAD系统的开发研究........................1996年建设部科技进步一等奖
８、建筑CAD系统产业化......................................1999年建设部科技进步二等奖
９、建筑工程设计软件包.....................................1987年建设部科技进步二等奖
10、建筑工程CAD图形支撑软件系统.............................1985年建设部科技进步二等奖
11、工程设计CAD发展状况及甩图板对策研究.....................1997年建设部科技进步三等奖
12、三维给排水CAD软件ABD－－W（民用建筑室内给排水软件）.....1995年建设部科技进步三等奖
13、建筑桩基CAD软件（ZJ）...................................1994年建设部科技进步三等奖
14、结构设计语言SDL及平面杆系应用系统.......................1980年建设部科技进步三等奖
15、采暖通风空调设计软件的推广应用......................1994年建设部科技成果推广三等奖
1、高层建筑结构空间有限元分析与设计软件SATWE 国家科技进步二等奖
2、微机建筑结构CAD系统（PKPM） 国家科技进步三等奖
3、PKPM系列建筑工程CAD系统 中国优秀软件产品
|
|
|
| |
| 领导关怀与交流活动Leader’s
Inspections and International Exchanges |
|
|
|
|
| |
1. 由于在设计行业甩掉图板方面的突出作用，国务委员
宋健1995年参观考察PKPM软件研究所
|
|
|
2.软件所所长陈岱林被评为全国先进工作者，受到
建设部部长俞正声（原）的亲切接见。
|
|
4.著名美籍华人建筑大师贝津铭先生参观软件
所，对建筑软件表现出极大的兴趣。 |
|
|
|
|
|
|
|
|
|
| |
| PKPM软件体系构架PKPM
system framework |
|
|
|
|
|
PKPM建筑工程软件系统是集建筑设计、结构设计、设备设计于一体的集成CAD系统，及包含概预算、施工技术、施工项目管理等内容的大型软件系统。
|
|
|
|
|
|
| |
| 建筑软件Architectural
CAD Software |
|
|
|
|
| |
 |
|
| |
|

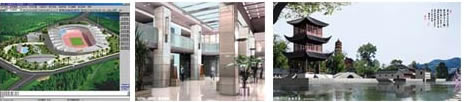

1. 使用建筑设计软件完成的体育场馆设计
2. 使用建筑设计软件完成的高层建筑设计
3. 使用装修设计软件完成的室内装修设计
4. 使用园林规划设计软件完成的古建园林
设计
|
建筑设计软件APM与ABD
由平面布置入手，实现平面施工图与三维模型的完美融合设计；
自动生成建筑立面、剖面施工图，并可绘制建筑详图、总平面图、建筑模型透视图；
自带渲染、动画制作功能，生成彩色真实感渲染图，速度快、质量好，操作简便、易学，还自带二维渲染功能；
可做建筑日照分析计算、房间面积统计和门窗统计；
与结构设计软件、设备设计软件数据无缝接口；
ABD基于AutoCAD平台开发。
室内、外装修设计软件DEC
突出建筑细部造型，通过放样、拉伸、切割、导角、布尔运算等丰富手段实现复杂三维形体制作；
参数化建模生成门窗、幕墙细部构造，地面墙面铺砌，复杂天棚造型，灵活的楼梯布置，任意阳台和挑檐，多种屋面形式等等，
还可智能化快速生成中国古典建筑各类亭台楼阁；
即时渲染，速度快质量好，操作简便；
装修施工图设计和装修材料统计。
建筑小区规划与园林设计软件
由高程点智能生成三维地形网面，自动统计坡度、朝向、高程，绘制等高线、水流线等，并可完成堆砌、挖槽等场地设计；
快速生成小区规划布置总平面图，布置三维建筑模型、道路、围墙、水体、园林小品等等；
适应园林专业设计，各类树木花草种植设计；
自带上千种树木花草数据库，包含地区、类别、外观、规格、图像描述、用途、环境条件、生长特性等数十项特征；
绘制园林平面图，统计苗木表；
生成园林二维渲染平面图和三维效果图；
即时小区三维漫游设计。 |
| |
|
|
|
| |
| 结构设计软件Structural
CAD Software |
|
|
|
|
|
| |
| 钢结构设计软件Steel
Structure CAD Software |
|
|
|
|
| |
|
|
1 STS主菜单
2 框架三维模型
3 框架梁柱连接节点施工图
|
钢结构设计软件STS
STS是专业钢结构一体化CAD软件，可完成钢结构的模型输入，截面优化，结构计算，构件强度和稳定性验算，节点设计，以及施工图绘制。可以设计钢—混凝土混合结构。软件自动化程度高，易学易用。
STS软件适用于轻型门式刚架，多、高层框架，桁架，支架，框排架等结构类型；对塔架、空间桁架、网架等空间杆系钢结构可以快速建模和分析计算。
STS软件还提供专业工具用于檩条、墙梁、抗风柱，组合梁，蜂窝梁，柱间支撑，屋面支撑，吊车梁等基本构件的计算和绘图。
STS软件的施工图包括轻钢门式刚架，多、高层钢框架，钢桁架，钢支架，钢排架柱，吊车梁，檩条、墙梁，支撑，钢梯等。连接节点类型丰富，全部可以自动设计。施工图有构件图和节点详图，可以达到施工详图的深度。
4 轻钢门式刚架施工图 |
|
| |
| 设备软件Mechanical
and Electrical CAD Software |
|
|
|
|
| |
|
|
1.采暖系统图
2.消火栓系统图
3.照明平面图
|
设备软件
设备软件包括给排水、电气、采暖、通风空调专业的设计软件，由室内设计部分、室外设计部分和节能设计计算部分组成。软件完成专业的计算（负荷计算、水力计算等），作平面施工图和系统图的辅助设计。
给排水设计包括给水、排水、热水、中水、雨水、冷却水、消火栓系统、自动喷洒系统等系统；
建筑电气软件包括强弱电设计，包括动力、照明、电视电话、消防、防雷接地、广播系统的设计，可进行高低压短路计算、负荷计算，可进行变配电室设计；
采暖设计包括单管、双管、水平串联、高压蒸汽、分户热计量双管和单管系统、地板辐射采暖系统；
通风空调设计包括空调通风的送排风系统、空调水系统、防排烟系统、新风系统,自动进行空调负荷计算,可完成全空气系统计算和空调水系统计算,画焓湿图,进行设备选择;
室外设计软件包括室外给排水设计和室外热水管网设计软件;
节能设计包括采暖居住建筑能耗计算和夏热冬冷地区居住建筑节能分析软件, 采暖居住建筑能耗计算可进行采暖期耗热量计算和热工性能检查计算,
夏热冬冷地区居住建筑节能分析软件可对围护结构是否满足节能标准进行判断,可完成全年空调采暖耗电量计算,判断建筑设计是否符合节能标准.
4.通风空调三维透视图
|
|
| |
| 概预算 Quantity
Take Off Software |
|
|
|
|
| |
|
|
1. 工程量统计、钢筋统计围绕建筑模型
进行
2. 录入某根连梁的钢筋集中标注、原位
标注数据，自动生成该梁钢筋表和布置图
3. 按图录入某房间的钢筋参数，程序自动完成板底钢筋按异形房间边界的摊铺并给出准确的钢筋表
4. 套取定额
|
概预算工程量统计和钢筋统计
工程量统计、钢筋统计围绕建筑模型进行；
可接力PKPM设计数据，直接进行工程量统计和钢筋统计，省去人工输入模型、录入钢筋的工作量；
提供方便快捷的建筑、结构、基础模型录入方式，配合三维显示，便于校核；
可把AutoCAD平面图的电子文件直接转换成各楼层平面模型；
按照所选定额，自动实现建筑构件与相关定额子目和计算规则的自动套取和计算；
钢筋工程量统计包括梁、柱、楼板、剪力墙、楼梯、圈梁、构造柱、各类基础与筏板、零星构件等；
钢筋快速录入方式；
精确统计过程用图形显示实际钢筋铺设状况，校核一目了然；
直接读取梁平面施工图电子文档，实现梁截面尺寸，钢筋集中标注和原位标注内容自动录入，半小时统计一层复杂平面梁钢筋。
概预算套价报表软件
《套价报表》是概预算系列软件的最后一步，是根据各地定额库及相关规则对工程项目进行报价、预算、结算、核算、审计；
自动导入工程量计算（STAT1、STAT2）的数据，生成工程项目及工程量；
配备了全国各省地市的建筑、安装、市政、园林、装修、房修、公路、铁路等最新定额库，及相应计算规则，建立了工程材料信息网站，提供各地区最新造价信息；
工程项目为三级管理机制，即建设项目、单项工程和单位工程，为经济分析和施工项目管理提供基础数据格式；
一方面根据各种地方性的习惯和标准，提供了大量的报表格式模版；另一方面提供了动态、灵活的报表设计；
国际工程报价软件专门为国际工程及援外工程报价而设计，支持多种货币报价模式，提供外经贸部和国际招投标常用标准报表。
工程量清单计价软件
2003年起与建设部标准定额研究所合作开发《工程量清单计价》软件。与PKPM建模算量软件结合，为自主报价、生成工程量清单、套取地方定额或企业定额提供快速、便捷、灵活的计价工具；
合理规划工程数据结构，将工程项目、清单规范和地方定额消耗量完美结合；
强大的企业定额生成系统引导用户逐步积累企业定额；
提供多种灵活方便的组价方法和途径，包括网上询价等；
自动导入清单工程量计算（STAT1、STAT2）的数据，生成工程量清单，包括清单的项目特征和工程量以及其工作内容；
智能的导入电子清单表格（EXCEL）文件，自动生成工程量清单，方便快捷的导出EXCEL制作电子标书。
|
|
| |
|
|
5. 国际招投标项目组价
|
6. 编辑清单项目
|
7. 打印清单报表 |
|
| |
| |
| 施工管理
Construction Management System |
|
|
|
|
| |
|
|
1. 项目双代号网络图
2. 工程资料——施工技术交底
3. 施工总平面图
4. 国家体育场的形象进度
|
施工管理软件
为施工过程管理提供工具类软件
标书制作系统
提供了大量模板素材库，与其他模块系统完成经济标、技术标及施工组织设计。
施工项目网络计划管理
可完成网络进度计划、资源需求计划的编制及进度、成本的动态跟踪、对比分析，可读取概预算数据，自动生成带有工程量和资源分配的施工工序，自动计算关键线路，提供了多种优化、流水作业方案及里程碑及前锋线功能，自动实现横道图、单代号图、双代号图转换等功能。
施工平面图设计
提供了具有自主版权的通用图形平台、专业化的绘图工具及临时设施计算，可完成施工现场平面图设计。
工程形象进度
利用计算机三维仿真技术实现工程形象进度的模拟，时时了解工程进展情况。
建筑部位的工料分析
依据三维建筑模型，提供按建筑构件的精确算量和工料分析，为成本控制提供基础工具。
工程资料管理及质量验收评定
依据全国地方最新《建筑安装工程资料管理规程》和《建筑工程施工质量验收统一标准GB50300-2001》以及与其配套的各专业验收规范，提供施工过程控制中的全部表格,实现录入、查询、统计、汇总、评定、归档计算机管理，已被北京、上海、河南等地作为地标推广。
安全管理
依据建设部及各地方《建筑施工安全检查标准》及相应安全手册，内容包括安全教育培训、安全检查、安全事故处理、安全评审以及安全报告的整个安全管理过程。
|
|
| |
| 施工技术Construction
Technology System |
|
|
|
|
| |
|
|
1. 基坑支护三维模型图 |
2. 塔吊桩基础计算书 |
施工技术及施工现场设施安全设计软件
深基坑支护设计软件
排桩锚杆支护、排桩内支撑支护、地下连续墙支护、SMW工法支护、钢板桩支护、土钉墙支护、水泥搅拌桩支护等多种方案的设计计算，还提供桩墙体系三维有限元计算。
脚手架设计软件
门式脚手架、落地钢管脚手架、高层建筑悬挑脚手架、梁和楼板的模板钢管承重架或门架承重架等的设计计算，还可以根据建筑图绘制脚手架布置的平面图、立面图和施工图。
模板设计软件
大钢模板、组合小钢模、木模板的设计计算，包括梁墙板柱模板的面板、木方、龙骨、对拉螺栓计算以及模板承重架的计算，还可以根据建筑图完成模板的配板设计。
施工安全计算软件
塔吊桩基础设计和整体稳定性计算、悬挑卸料平台计算、工地临时供水供电计算、钢筋支架计算以及脚手架和模板设计计算；施工技术软件还包括大体积混凝土的计算、混凝土配合比计算、冬期施工计算、降排水计算、工地供电专用软件设计，以及连续梁、刚架、桁架和板的设计计算等等。
|
3. 梁模板扣件钢管高支撑架计算书 |
|
| |
| 企业和项目管理信息化
Project Management and Enterprise Information Management
System |
|
|
|
|
| |
|
|
|
企业及项目信息管理系统
建设工程项目管理信息系统
基于Internet/Intranet，以进度控制为主线，成本控制为目标的项目管理系统,可提供不同管理模式施工企业、房地产企业及甲方进行工程项目管理。
对项目的进度、质量、成本、安全控制，生产要素、现场、信息、合同管理进行全过程动态控制。
利用协同工作平台实现项目甲方、监理、总包、分包、政府部门各相关方的组织协调。
与设计、工程造价、施工工具软件模块无缝联接。
企业信息化全面解决方案
提供以业务流程为主线的，集门户网站、人力资源、OA、知识决策、业务管理、财务为一体的信息化解决方案。适用于建设领域的工程类企业（施工、房地产等）及政府职能部门（建委、质检站、招标办、交易中心等）。
完全基于浏览器/服务器(B/S)的多层分布式体系构架，采用业务构架的协同工作平台，插件式的业务组件，使其满足不同企业的个性化需求。
1. 系统体系框架图 |
2. 北京金融街B7项目管理信息系统
3. 哈尔滨市建筑工程质量监督站信息管理系统
4. 天津市政二公司企业管理信息系统（集OA、
门户网站、业务管理为一体信息化解决方案） |
|
| |
| 房地产和设计院管理系统
Real Estate and Design firm Information Management
System |
|
|
|
|
| |
|
|
 |
1. 图纸和图纸目录管理界面
2. 测绘管理配图
3. 房产测量师配图
4. 房产管理配图
|
|
房产测量师软件ABDRS
为房产产权管理、房屋面积测绘部门及房地产开发公司的房屋面积分摊计算软件，进行套内面积计算和各类公用分摊计算；
可定制的成果统计表格和房产配证图。
房产测绘管理系统
以数据库方式管理房产分层分户及幢信息数据,其数据可作为房产产权产籍管理的房屋属性基础数据；
进行测绘过程的办公管理（收件、测绘、初复审、收费、归档等）；
提供C/S结构版和以J2EE为开发平台的B/S结构管理系统。
房产管理系统
产权产籍、交易、测绘等系统的集成办公平台，方便房管各部门间共享信息；
以房屋属性数据（包括图形）为核心的房产管理系统；
以J2EE为平台的多层体系结构。
设计院管理系统PKPM-EI
结合工程设计企业设计生产管理情况和工作特点，通过网络环境实现项目管理、图纸管理、流程记录、出图成本控制、档案管理、图纸目录自动生成、邮件消息工具、资料共享及CAD技术集成，并实现对施工图纸文档的数据库管理。
|
|
| |
| 自主版权图形平台
Prorietary Powerful Graphics Platform
|
|
|
|
|
| |
|
|
自主版权的图形平台
提供专业设计软件的同时，提供图形平台；
在用户没有配置Auto CAD 一类图形平台时，也可胜任设计工作；
在用户没有配置3Dmax一类的图像渲染软件时，也可完成三维真实感模型图；
用户可以减少购买专用图形平台软件的巨大开销；
该平台在操作风格界面上保持与AutoCAD的兼容性；
图形显示和编辑速度、容器功能和服务器功能等方面保持领先水平。
1. 可将操作风格设置成与AUTOCAD相同
|
2. 渲染着重在建筑室内、外表现效果
3. 用自主开发的软件生成的效果图可与
3DMAX媲美 |
|
|
| |
|
|
|
积极开拓海外市场
软件所积极开拓海外市场，目前已开发出英国规范、美国规范版本，并进入了新加坡、马来西亚、韩国、越南等国家和香港、台湾地区市场，使PKPM成为国际化产品。
PKPM结构设计软件1996年通过香港工务局审核，获准进入香港市场。
1. PKPM 软件的英国规范版本
2. 新加坡建屋发展局引进 PKPM 系统 |
|
| Developing
Project For HDB 为新加坡建屋发展局开发的结构设计软件 |
LOADING PLAN
LOADING INTENSITY
SLAB MESH
BEAM CAGE
COLUMN CAGE
RC WALL AND SHEAR WALL
PILE CAP
PCPLANK
FACADE
PRECAST BAEMS
PRECAST WALLS
QUANTITY TAKE OFF OF STEEL AND CONCRETE |
平面荷载计算
荷载分布计算
配置钢筋网片的楼板设计
配置笼式钢筋的梁设计
配置笼式钢筋的柱设计
砼墙和剪力墙设计
桩基础设计
预制钢筋砼楼板设计
预制外墙板详图设计
预制钢筋混凝土梁设计
预制钢筋混凝土剪力墙设计
钢筋和砼工程量统计
|
|
|
| |
|
|
|
|
培训中心
软件所建立了一流的培训设施，设置大、小培训教室6个，可同时对不同专业的250多人开班授课，并设置了100多台计算机的多间培训机房。软件所常年举办各类软件技术培训班，每年培训学员数千人次。
各地的培训服务
把用户的需求放在第一位，处处为用户着想，使我们赢得了用户持久的信赖。
软件所每年在全国各地举办各类培训、演示、交流、展示、推广活动上百次，把技术服务送上门，深受广大用户欢迎。
1. 可容纳160多人的培训教室 2./3. 施工项目管理软件培训班现场 4.
可容纳40多人上机的阶梯培训教室
5. 在上海举办的大型研讨会 6./7. 培训学员认真听讲 8.
学员在机房学习使用软件 |
 |
|
 |
 |
|
|
| |
