施工组织设计要点

1、施工总工期

控制工程总工期575天

2003年1月1日——2004年7月28日，其中：

土建主体封顶日期： 2003年6月31日

钢结构幕墙封顶日期：2003年11月31日

2、工程质量

符合《建筑工程施工质量验收统一标准》，争创“鲁班奖”

贯彻实施GB/T19001-2000 idtISO9001：2000标准。

3、采用新材料、新工艺、新技术

3.1.采用深基坑支护技术：

A 钻孔灌注支护桩应用技术；

B SMW搅拌桩止水围幕应用技术；

C 予应力钢结构水平支撑应用技术；

3.2.采用高效高性能混凝土技术：

A 高强微膨胀混凝土应用技术；

B 预拌泵送混凝土应用技术；

C 抗裂防渗混凝土外加剂JM-Ⅲ应用技术；

D 抗裂防渗混凝土外加剂聚丙烯纤维应用技术；

3.3.采用高效高强钢筋应用技术：

A HRB400热轧Ⅲ级钢筋应用技术；

3.4.采用钢筋连接应用技术：

A 滚扎直螺纹钢筋连接应用技术；

    B 电渣压力焊粗钢筋连接应用技术；

    C 闪光对焊钢筋连接应用技术；

3.5.新型模板和脚手架应用技术：

    A 采用十一层木夹板配置大模板应用技术；

3.6.建筑节能、新型墙体和新型建材应用技术：

    A 加气混凝土砌块应用技术；

    B 蒸压轻质加气混凝土（ALC）板应用技术；

    C 舒布洛克吸音隔声砌块应用技术；

D 挤塑保温板应用技术；

E 泳池专用瓷砖及粘结剂应用技术；

F 声学设计吸音墙面应用技术；

G 新型墙面、瓷砖粘结材料应用技术；

H 高效先进的供热、制冷系统应用技术；

3.7.采用新型建筑防水和塑料管应用技术：

    A SBS改性沥青防水卷材应用技术；

B 聚合物水泥基防水涂膜应用技术；

C 高分子防水涂膜应用技术；

D U-PVC及PPR塑料管应用技术；

3.8.采用予应力应用技术：

    A 予应力钢筋混凝土结构应用技术；

B 予应力钢结构应用技术；

3.9.采用钢结构与幕墙应用技术：

    A 钢结构拱架结构设计与吊装工艺应用技术；

    B高强度螺栓连接与焊接应用技术；

C钢结构网架结构应用技术；

D玻璃幕墙、铝板幕墙及石材幕墙应用技术；

D铝镁锰复合金属板应用技术；

3.10.企业的计算机应用和管理技术：

    A 大体积混凝土计算机测温应用技术；

    B 计算机内业技术管理应用技术；

    C 施工现场管理计算机监控应用技术；

D CAD软件应用技术；

E 工程进度、成本、预算管理应用技术；

F 机械设备管理应用技术；

G 模板与脚手架的CAD设计应用技术；

本工程应成为“十项新技术推广应用示范工程”

4、十大科研项目

4.1.结构体系研究；

4.2.抗震减震研究；

4.3.予应力研究；

4.4.软土地基研究；

4.5.吊装工艺研究；

4.6.材料研究；

4.7.智能化研究；

4.8.体育工艺研究；

4.9.室外景观设计研究；

4.10.项目管理研究。

5、安全与文明

工地现场确保“市级文明工地”的标准，争创“省级文明工地”。

无重大伤亡事故，事故频率控制在1.5‰以下。

6、降低成本

控制成本降低率在3%以上。

编  制  说  明

一、编制指导思想

本工程位于南京市江东南路与纬八路交叉口南京奥林匹克体育中心，交通方便。因该工程是南京市标志性建筑，根据本工程的招标文件的精神，工程质量、进度工期、安全生产、环境保护、标化现场及文明施工要求很高。

为此，我公司针对本工程施工，采用国内外新技术、新工艺成果以及我公司多年来积累的一整套施工的完善、先进、科学的施工工法和施工经验来指导工程施工。

严格按照公司的ISO9001质量标准进行质量目标贯彻；成立工程质量创优组织管理、控制体系，按照PDCA循环的质量管理过程，从人、机、料、法、环、测六大因素着手，成立QC小组对工程质量进行攻关；制订针对本工程的质量通病的有效防治措施。

成立最强的项目经理部，同时配备具有施工经验丰富的项目经理及管理人员进行组织管理。优化并组织劳动力、机械设备配备计划及合理的物料供应计划，确保工程质量并降低工程造价。

针对工程特点及现场情况，制订相应的工程质量保证体系、工期保证措施体系及安全生产保证体系。合理进行施工现场平面布置，建立对应的文明施工、标化现场及环境保护方案。

二、编制范围

南京奥林匹克体育中心游泳馆工程土建及水电安装工程。

三、编制依据

    1、招标单位提供的南京奥林匹克体育中心游泳馆合同文件、图纸、图纸会审等补充文件。

2、江苏省建筑设计研究院设计的建筑、结构、水电等设计图纸。

3、国家及江苏省现行的施工及验收规范、操作规程、验收标准。

    4、江苏省及南京市现行的建筑工程预算定额与估价表及现行配套文件。

    5、江苏省和南京市工程建设现行有关指令性文件规定。

6、国家推广应用的新技术、新工艺、新材料。

7、《多层建筑施工手册》、《建筑施工模板设计手册》

8、施工现场和周围环境勘察情况。

  9、我公司根据GB/T19001-2000 idtISO9001：2000标准修订完成的《质量保证手册》和《程序文件汇编》作为质量保证的依据。

四、编制说明

1、本工程为设计、招标、施工同时进行的项目管理模式，许多专业施工及装修施工等未明确，因此施工中将根据工程进度编制更为详细的专项施工组织设计和特殊部位专项施工方案，对人、材、物、法、环、测六方面质量管理、施工部署、施工进度计划、现场平面布置等全过程进行细化，并报业主、监理审批。

2、本施工组织设计编制内容以工程合同、施工图纸的规定内容进行编制。

3、由于设计图纸未全部齐全,故有的部分是按常规编制。

4、其它未尽事宜部分，待补充完善。

五、编制原则

    坚持我公司的质量方针：

  每位员工，做每件事，都要预防为主

每个工程，每项服务，都让顾客满意

今天的质量就是明天的市场为准则，合理安排施工进度，精心施工，将我们的施工设想和我公司的质量方针贯彻于项目的全过程，实现我们的承诺。

第一章    工程概况

1、工程简况

南京奥林匹克体育中心游泳馆是2005年我省举行第十届全国运动会和国际单项最高级别运动会的硬件设施，是南京市规划中城市副中心的重要组成部分，该工程是省政府“十五”计划的重点工程，也是“十五”期间开工建设的最大社会事业项目，是江苏省标志性建筑工程。

南京奥体中心游泳馆拟建场地位于南京市河西地区经四路以西（江东南路）、纬八路以南，西与拟建主体育场毗邻。

1.1建筑概况

游泳馆是该奥体中心拟建的比赛场馆之一，游泳馆平面外观呈螺旋形“海螺体”状，该馆平面尺寸230×150 m；地上三层，地下室二层，游泳馆内设国际标准的50×25 m长标准比赛池、25×25 m标准的跳水池、50×25 m的训练池和600平方米的儿童嬉水池，观众区设有3000个席位。游泳馆大空间部分一层，观众区部分二层（局部有夹层），在游泳池下部设有设备层（地下室）。

1.1.1 建筑单体定位:游泳馆单体定位依据南京奥体中心总平面定位。奥体中心总定位轴线(HE)与单体(F)轴为同一轴线,该轴线与指北针成240角。

1.1.2本游泳馆建筑面积约为32289平方米（不含-2.045M，其中：

A 主馆建筑面积17800M2；

B 附馆建筑面积10089M2；

C 地下建筑面积10722M2；

D –2.045M标高设备层10722M2；

1.1.3 建筑高度

主馆建筑总高度约34.40M；

附馆建筑总高度约18.30M。

1.1.4 建筑类别

游泳馆单体建筑为一类建筑，一级防火；

七度地震烈度设防，二级防水等级。

1.1.5 工程设计标高

建筑标高根据总体设计的场地标高而定，室外±0.000相对于绝对标高7.800M。室内标高以室外±0.000为基准确定。

1.1.6 座椅：本工程总座椅数：2701座，其中：

残疾人4座；

主席台座椅：141座；

记者席座椅：58座。

1.1.7 电梯、自动扶梯

电梯选用两台无机房电梯、两台自动扶梯：

1.1.8 泳池部分

本馆设25*50M国际标准竞赛池一个，25*25M跳水池一个，另设训练池、休闲池以及儿童嬉水池。

1.1.9 屋面、顶蓬装饰系统

本工造型特点，暂定为KAL-ZIP直立锁边铝合金屋面，铝镁屋面板。

1.1.10幕墙系统

本工程幕墙系统包括金属板幕墙、石材幕墙、无框玻璃幕墙系统。

1.1.11二次装修部分

本工程装修的重点装饰部分：

A 贵宾接待室、媒体接待室；

B 主馆中休闲区池边景观设计；

C 附馆共享空间；

D 玄观部位水景景观设计；

1.2结构概况

本工程基础为预应力钢筋混凝土管桩，基础形式为承台地梁基础和承台底板基础两种，主体部分采用钢筋混凝土结构，屋面采用钢拱架结构及钢网架结构。

1.2.1基础

本工程基础予应力钢筋混凝土管桩为C80、C70予应力混凝土管桩，桩径均为500，桩顶标高有-5.00M、-2.00M、-2.50M三种。

附馆基础形式为承台、地梁基础，主馆基础形式为承台、底板基础。承台截面尺寸详下表（表1）

地  梁  列  表

承  台  列  表

1.2.2主体

本工程主体结构为钢筋混凝土框架结构二层，地下室二层。

主体由一层地下室，3.45M框架结构，7.05m框架结构，二层看台，三层看台，人字柱，深基坑内跳水池、竞赛池、跳台，附馆7.05M以上梁柱，训练池、嘻水池等九大部分组成。

主体框架结构柱网间距为10000×10000，人字柱最高为24M，人字柱截面尺寸为1000×1000＋1000×1200，框架柱截面尺寸为800×800，600×600，800×1200等。

框架梁尺寸有400×1000—1700，500×2200—2800，800×1650—3000等。

看台为梁式看台，看台板均由梁构成。

2、工程特点、

2.1 造型新颖，设计理念超前。

2.2 工程占地面积大，工程体量大。

2.3 配套功能多，专业齐全。

2.4结构复杂，专业计算复杂。

2.5 工艺设计先进，新工艺应用多。

3、建设地点与环境特征

3．1南京奥体中心游泳馆拟建场地位于南京市河西地区经四路以西（江东南路）、纬八路以南，西与拟建主体育场毗邻，东与宝林家具港隔路相望。

3.2 工程项目所在地地势平坦，原为村庄及农田，并有大面积的水塘，目前水塘已经填平，成为暗塘。地面标高在吴淞标高6.03～7.00 m。

3.3  该场地地下水位较高，含水层水源较丰富，渗透性能较好，基础施工时需制定降水、排水措施。

4、施工条件

4.1 业主提供了能基本满足施工的场地，承包商必须服从业主的安排。

4.2 业主为承包商提供了630KVA的供电量和DN80的总水管，并已将水、电接至施工场地。

4.3 本工程地下旧有管线,均为废弃管线。

4.4 承包商进场后，根据工程施工需要，业主向承包商移交施工现场已有的坐标、高程控制点。

4.5 承包商要为业主、监理工程师提供基本办公条件。

4.6 弃土和运土工作由承包商负全责。

4.7 承包商进场后，要全面规划场内排水系统。施工污水排放必须经沉淀后才能排入附近下水道，排放工作由承包商负全责。

4.8 承包商要加强施工车辆的管理，并在施工便道与社会道路交接处设置标志、标牌及承担相关费用。

4.9 承包商负责管理施工现场内已建成的设施和设备，并对损坏和被盗负全责。

4.10施工场内其余体育设施同时施工，施工队伍多，场内设备车辆多。

4.11 专业设计难，图纸难以一步到位。

5、项目管理特点

5.1施工工期紧，目标质量、安全、文明、要求高。

5.2工程占地面积大，工程体量大，周转材料、设备、劳动力投入量巨大，资金投入量大，劳动力管理、协调难度大，管理压力大。

5.3钢屋架跨度大，吊装难。预应力梁张拉长度超长，且量大，控制难，看台砼浇筑抗裂难。

5.4 多圆心、曲径看台施工放线难。

5.5 看台悬挑大，净空高，模板体系建立难。

5.6 专业预埋、预留多，且精度要求高。

5.7 台阶变化多、转角多，模板施工控制要求高。

5.8 周边工程同时起动多，道路疏导协调多。材料、设备进场量大，运距远，总平面控制难度大。

5.9专业多，工序安排与协调多。

6、总体应对构想

6.1伍拾字方针

超前谋划，集思广益。

项目化管理，信息化控制。

确保投入，兑现配合。

品位一流，质量精品。

    组织有序，安全文明。

    技术创新，工艺领先。

6.2 组建强有力的项目管理部

游泳馆工程一旦我们中标--总承包，针对工程特点，我们将组建强有力的工程项目管理部，来实施全过程管理控制。项目管理部经理由年富力强的同志来担纲，该同志有丰富的实践经验，具备较强策划、决策、组织、控制、协调和应变能力，精通房屋建筑专业知识及结构设计技能，能够以身作则，言传身教，率先垂范，善于调动各方面的力量，善于打硬仗、打恶仗。 整个项目管理部组成人员由具有丰富实战经验的70多位同志组成，各专业工种齐全。

6.3 完善组织制度保证体系

根据我公司对项目经理职责的规定，项目经理作为企业法定代表人的委托人，对工程项目实施全面负责，企业法人与项目经理签订工程项目全面承包合同，明确双方责、权、利。超额实现综合目标奖励，不能完成，扣除押金的20-80%，同时我公司在制度保证方面有一整套配套方法，以保证工程项目优质、高速、安全、文明地完成，形成“一人下令，协调指挥，分区把守，平面图定人定岗”管理格局。

6.4 将三大贯标体系融合为综合贯标体系，不断持续改进，全面实现绩效管理。（三大体系为ISO9001:2000、ISO14001和职业健康安全管理体系）

6.5 切实推行项目法管理,强化信息化控制.

6.6 承诺：专业分包单位的欠缺，即为我方管理失误。

7、总体要求及对策

7.1 对工程结构全面理解，认真分析、组织、学习结构的状况；有针对性的编制施工方案。

7.2 成立专业测量小组，多方位的进行测量攻关。

7.3利用业主提供的施工场地，合理地规划好每一临设。

7.4对周转材料，有计划、有步骤的进行夜间运输，同时专人负责装卸，加强管理，减少噪音。

7.5进行合理的施工部署，将砌筑工程、部分装饰工程和配套工程穿插于主体砼工程施工过程中，以获得最短、最合理的工期，并采取相应的施工进度保证措施；从劳动力、机械设备上予以充分的保证，配备足够的劳动力，先进的机械设备，满足进度需要和施工需要，充分了解现场特点和不利因素(如停水、停电、雨季、冬季、大忙季节、夜间禁施)，采取切实可行的有效措施，确保不延误工程进度。

7.6 充分满足业主的需求，担负起总承包职责，从施工配合、施工进度、施工技术、施工质量及安全文明施工管理等方面采取相应的措施。

7.7 制订切实可靠的安全施工保证措施、文明施工管理措施;并严格按《环境管理体系文件》的要求执行。

根据本工程特点，本项目部在施工组织时，将克服各种不利因素，将以确保优良质量为前提，力保省优；以饱满的热情、诚信的态度、科学的管理、发扬创新拼搏的精神，务实、进取的工作作风，一流的工程速度，确保兑现“质量、工期、安全、文明”的管理目标；确保按期按质地完成施工任务。

第二章    施工部署

1、施工准备

1.1 技术准备

1.1.1 项目经理组织项目部有关人员，认真学习施工图纸和相关的规范、标准，做好图纸会审和交底的准备工作。

1.1.2 讨论初编的施工组织设计，并经修改后，完善施工组织设计， 经业主、监理审核后，确定施工程序和操作方案。

1.1.3 根据设计施工图纸和施工组织设计要求，确定工程质量控制点和关键工序，编制其施工方案和作业指导书(如预应力框架模板支承计算等)。

1.1.4 编制工程量预算清单，做好模板、钢筋、予埋件等翻样工作，及时制定本工程的周转材料使用计划和主要材料、设备及机具的采用购供应计划。

1.1.5 根据公司的《质量保证手册》，具体制订新技术、新材料、新工艺和新设备应用的人员培训与实施计划。

1.1.6 依据公司的《质量保证手册》和《程序文件》，编制本工程项目质量计划，确定工程质量合格的前提下，创优良的技术措施。

1.2 现场准备

1.2.1 本工程一旦我公司中标，我项目部将及时进场，并按施工组织设计中的施工平面布置图进行现场布置。

1.2.2 对业主提供的规划、水准点及控制坐标点，按设计要求进行复核，符合要求后，进行轴线投测、定位，布设轴线控制网，引测高程基准点，设立临时防护，妥善保护各基点。

1.2.3 组织主要施工机械提前进场，根据工程定位和平面布置安装就位。

1.2.4 主动与业主取得联系，摸清施工区域和周围地下设施和地下障碍物分布情况，确定监测方案。

1.2.5对施工场地内及附近外围区域进行彻底清理和打扫，美化施工环境。

1.2.6 办理现场与对外的通讯设施的申请安装手续，为施工联络提供方便。

2、施工原则

    按照先地下后地上，先深后浅，先结构后装饰，先湿作业后干作业，内外装饰合理交叉，专业安装工程同步穿插的原则组织施工。

3 项目管理总体按排

3.1 项目管理目标

3.1.1 工期目标

开工日期为2003年1月1日，主体封顶日期为2003年7月31日,竣工日期2004年7月28日；总工期19月,计 575天。

  (1) 正负零以下主体结构工期                135天

    (2) 正负零以上主体结构封顶工期            88天

    (3) 竣工前的细部处理与安装调试            45天

    (4) 整个工程总工期：                     575天

3.1．2 质量目标

确保优良工程，力保省优。实现“国内一流、国际先进”的总要求。

主体结构每个分项必须优良，合格率达100%，分部评定优良率90%， 装饰观感得分≥90%，备案资料齐全。

    采取项目法管理，以图纸、规范为本，以施工组织设计为原则，以质量计划为行为约束，确保该工程质量目标的实现。

3.1．3 安全生产管理目标

做到安全生产，确保无重大伤亡事故，轻伤事故率不超过1‰。

严格执行本公司的《职业健康安全程序文件》和《职业健康安全管理手册》。

3.1．4文明工地管理目标

施工现场实施“六化一系统”，即围栏标准化，场地硬底化、厨房浴厕卫生化、宿舍办公室规范化、外脚手架安全美观化，场容场貌整洁化、实行电视监控系统。

2003年上半年达标化工地、2003年下半年确保实现市级文明工地，2003年年底争创省级文明工地。

3.1．5环境控制目标

本项目部将精心组织、科学施工，千方百计地降低施工噪音、粉尘、光污染等对周边环境的影响，使噪音、粉尘、光污染、污水排放符合ISO14000标准规定要求。

在施工中尽量采用对环境无污染的建材及周转材料，力争做到：“绿色施工”。

3.1.6成本控制目标

属本公司采购材料，由公司采购中心统一采购，现场严格总平面图控制，木材、模板、钢筋下料采用线性规划原理，科学下料；进场材料严格验收，材料责任使用，确保材料使用管理严格有序。成本节约达2.5%。

3．2工程总体施工流程

3．3施工段的划分

3．3.1基础施工阶段

根据结构施工图分区,考虑相关上部工作量,按轴线分为两个区域（即1A轴～6¥7轴为A区、8轴～18轴为B区），流水施工。游泳池、跳水池、休闲池、训练池待钢结构屋盖施工完毕后 ，立即按顺序组织施工。

3．3.2主体结构阶段

原则上同基础部分的两个区域（即1A轴～6¥7轴为A区、8轴～18轴为B区），流水施工 ，考虑结构层次分布及预应力张拉要求, 在各区域内分段作业流水施工。

3．3.3装饰阶段

关键工作为玻璃幕墙施工，在抓紧该项施工时，安装及土建工程施工应在一～三层主体结束穿插进行施工，以提高单位时间工作量，缩短施工工期。

3．3.4主体

主体结构竣工后,将集中组织为特殊专业施工作好充分准备.由于室外工程施工涉及面广,工程量较大,在满足装饰及配套施工的同时,及早地开始室外工程的施工。

4、进度计划与资金安排

4.1总进度计划

按上述施工流程及施工段划分,编制工程总进度计划,详见施工总进度计划表。

4.1.1 工程工期、总进度计划网络的编制说明

    (1)网络计划编制依据现有的设计图及招标文件。

(2)网络计划主要考虑在主体结构阶段，结构非预应力施工时间要短，但必须保证预应力有足够的时间和技术间隙。

(3) 结构施工结束，在预应力延时期内，即抓紧时间进行钢屋盖及屋面板、幕墙施工，水电安装施工随时转入，土建其它便利部分展开操作，待预应力全面结束后，即进入室内装饰，室内、室外交叉进行。

(4)施工全过程遵循网络计划，各工序合理搭接，密切配合，以缩短工期。

4.2主要分部施工工期目标

根据编制的施工总进度计划网络,确定主要分部工程工期目标,见下表:

                主要分部施工工期目标                         表一

4.3月进度计划和周进度计划

为实现上述总目标,便于总承包方与专业分包方的相互协调与制约,利于业主对资金的及时投入,承包方对资金的合理使用,编制施工月进度计划、周进度计划。

4.4 劳动力计划表，

针对工程定额用量实际，结合以往施工人均实际完成定额，依据各工序时间控制计划（见施工进度计划表），各施工阶段人员投入情况如下：                                   表二

说明：(1) 砼工、普工、瓦工地下室施工阶段非砼浇筑期间作为木工、钢筋工、机架工、辅助工种使用。

(2) 本表按8小时计算用工，人均完成1.25-1.35定额，若按实际每天施工时间人员可进一步减少。

4.5月资金投入

按招标及合同的条款进行按排。

4.6专业施工计划控制

4.6.1本工程专业施工量大,为合理穿插,确保分项工期,必须按下表计划组织,便于土建装饰施工的落实。

                       专业分包工程计划控制                         表三

4.7 主要材料与设备进场控制计划

为了实现上述工期目标，业主在主要材料、设备以及指定分包工程等需按以下时间供货或组织。

安装主要材料与设备进场控制计划表                       表四

注：主要材料设备进场计划是围绕进度计划而编制，要确保工期受控，材料、设备按期到场是关键因素之一。

5、主要周转材料投入

    根据本工程结构特点，结合工期要选择投入的周转材料，见下表。

                                 周转材料计划表                   表五

第三章   前期准备及辅助设施工程

1、前期准备

游泳馆工程施工前的准备工作非常多，不仅涉及企业内部的方方面面，而且要与社会诸多部门保持密切联系。作为总承包方与社会诸多部门保持密切联系。总承包方既要派出得力人员对施工前期进行协调、规划，又要尽快与业主及地方政府、主管部门和相关的协作单位建立密切的联系，以消除施工障碍，疏通施工渠道，提高准备工作效率，为施工创造一个和谐、融洽的内外部环境，同时也为工程的顺利开工和后续施工生产顺利进行打下良好的基础。

1.1与建设方和建设方代表（监理）的协调

总承包方要向建设方和建设方代表（监理）通报工作情况，并与建设单位和建设方代表（监理）协商工作事项、商定议事规则及程序、确立例会制度。同时，总承包方还要协助建设方办理开工前的各项审批手续及落实现场施工条件，并与建设方商定生产区和生活区的用地，确定大型建筑安装设备、临时周转库房场地和加工运输方案等。

1.2与社会有关部门的协调

总承包方还要积极主动地与当地公安、交通、街道、城管、市 政、园林、环保、环卫、自来水公司、电力公司、燃气公司等部门取得联系，向他们通报情况，听取他们的意见，了解政府及主要管理部门的最新管理信息，按要求办理相关手续，制定相应的管理制度，使施工行为符合政府及主管部门的管理规定，以取得当地政府及主管部门的支持、信任与配合。

1.3与施工环境的协调

搞好施工环境的协调，首先要做好施工现场周围环境的调查研究工作，掌握真实情况，增强工作的预见性、针对性和及时性，尽可能减少自然或人为的不利因素对施工的影响，为施工的顺利进行创造条件。

总之，总承包只有积极主动参与建设方的前期协调工作，才能赢得施工时间，赢得施工主动权。

1.4与供应商的协调

由于本工程施工用设备和材料数量大、规格品种多，质量要求高，是制约施工的关键因素之一。总承包方在施工前应对大型施工设备和大宗材料的采购方式、供应渠道做出妥当的安排。

2、现场情况

2.1经现场踏勘，本工程施工现场拆迁已基本结束,工程桩正在紧张地进行施工,进场后稍加以平整,即具备正式施工条件。

2.2施工用电、用水业主已接通，提供总电量为630KW，水源管径为DN80，可满足本工程施工要求。

2.3场内主要施工道路已具备使用条件，根据现有道路情况，施工区域入口分别设在东、南、西三侧，视施工需要在生产加工区与作业区内增设施工道路两～三条。

2.4现场将用蓝色彩钢板作围护，且高度不小于2米，而且要整齐。

2.5施工期间的污水、废水经净化后，可排入指定的相应城市管道，雨水可直接排入城市管道 。

3、现场平面布置

3.1平面布置原则

3.1.1场地布置要紧凑合理,材料堆放要整齐有序，并遵循“短运输、少搬运、占地少”的原则。

3.1.2主要施工机械布置要方便运输使用,且有利于提高机械使用效率。

3.1.3设施布置不但要满足使用要求,而且要符合安全、文明、消防、环保、卫生等要求。

3.2总体设想

根据设计总平面图,经现场踏勘,并考虑到安全使用,将生活设施设在奥体中心指挥部北侧。管理用房(业主、监理办公室、会议室、办公室等)、材料仓库等设在生产区,布设四台塔吊和二台汽车吊用作垂直运输和水平搬运；为方便施工，钢筋加工棚和木工棚也设在生产区内。其水平运输采用二台自制运输平板车，其余小型机械视需要选择布置；周转材料堆放点选定若干，做到堆放整齐，且不影响交通与使用。

具体布置详见施工现场平面布置示意图。

3.3具体布置

我公司在组织施工时,将实行硬地面做法和封闭式围护施工。

3.3.1施工道路

进场后,按图纸设计的道路走向,对基土进行整理夯实.若条件许可, 按图纸设计的道路做法将路基一次成型, 若条件不充分,则将主要施工道路浇筑150厚C20砼面层(面标高控制为成品道路面层的底标高,待后作路基用),宽为6m,主要沿建筑四周设置。为使雨季排水流畅，在道路侧面设排水管道和排水井。

3.3.2施工场地

主要施工用地浇筑100厚C20素砼面与主要道路相连,临时设施用地及建筑物周围浇筑50厚C10素砼面层,且按需要设置必须的排水明沟,雨水就近排入集水井到城市管网中。

3.3.3围墙

彩钢板围墙，要符合文明施工的要求,外作醒目标牌,内作宣传标语,充分体现现场文明管理的特色。

3.3.4大门

工地大门用L50×50×5角铁板作骨架,面用镀锌铁皮封包,进出口设警卫室,由专人值 班管理,由于工程用特殊材料、设备较多,必要时,委请专业保安人员值勤。

4、 现场施工用水计划

4.1 用水计算

因施工现场生产区与生活区域分开，故施工用水主管与生活用水主管分开。

(1)施工现场用水q1

     q1=k1×∑Q1×N1×K2/t(8×3600)

   式中，K1              —未预计的施工用水系数，取1.15；K2—用水不均匀系数,取1.5；Q1—每个台班实物量,砌砖取100m3,砼养护取180m3；N1—施工用水定额，砌砖取200L/m3，砼养护以300L/m3；t—按每天一台班计。

     q1=1.15×（100×200+180×300）×1.5/ (8×3600) =4.43L/S

(2)施工现场机械用水q2

现场机械用水量较少，按q2=1L/S

(3)施工现场消防用水q3

    消防用水取q3 =1.5 L/S  .

   则，施工现场总用水量为Q=1.1(q1+q2+q3)=7.62 L/S

        D =    4Q/(π×v×1000)     =      4×7.62/(3.14×1.5×1000)

         = 804mm

    所以，业主负责提供的DN80的总水管引至施工现场，基本满足施工需要。

(4) 生活区生活用水q3

q3=K1p1N3K3/b(24×3600)

式中，K1取1.15；K3取1.5；P1—施工现场高峰人数(按主体施工)600人；b—每天工作班数，取1；N3—生活用水定额，取40L/人班，则

      q3=1.15×600×40×1.5/(8×3600)  =1.44 L/s

      D=    4q3/(π·v·1000)  =  4×1.44/(3.14×1.5×1000)

      = 34.97mm

业主现场提供的引入生活区域水源主进水管为DN80，通过现场水箱配置，能满足生活需要。

4.2用水计划表

施工用水计划表                      表六

4.3 水管平面布置

(1)在业主提供的水源点,选用管径为Φ50的镀锌管作主管,送至各用水点,支管用Φ32镀锌管。场地范围及过路水管埋入地下300 mm深，以防管线被压破。

(2)各作业区及生活区分别选用Φ32和Φ25镀锌管接到各处，并设闸阀及专用水龙头。

    (3)根据消防规定，在生活区、木工房、工地仓库、木模堆场及建筑物周围，设置消防专用阀，供水管径为Φ50 。 并在下列各区域设置专用灭火器：每层在各楼梯口、人行坡道口等处设置不少于３只灭火器；木工房设6只灭火器；钢筋棚设置3只灭火器，配电房设2只（开式）灭火器、并配黄砂箱1只（0.5T）；食堂设3只灭火器，厕浴间各设2只；其它区域均按消防有关规定设置。

4.4水管立面布置

(1)楼层供水用Φ50镀锌管作总管,(根据需要不少于三根)。地面各设总闸阀一只（为方便维修）。每层装设闸阀一只，用作楼面养护及装饰用水接头。

(2)楼面采用耐压软管供水。

(3)为保证上部施工用水，设置高压泵一台（扬程75m）作备用。

5、现场排水系统

5.1场地排水

5.1.1浇筑砼面层时,在场地周围,生活区及建筑物外围分别设置排水明沟,且各段形成一定坡度.场地水经排水沟留入窨井后排入市政管网。

5.1.2排水沟截面为200×250 mm(宽×深)、沟底浇筑100厚C10素砼，沟壁用标准砖砌筑，20厚1:2水泥砂浆粉刷，设定排水坡度为2%。场地中间形成凸弧形面，便于向四周排水。

5.2生活排水

食堂废水经简易隔油池分离后排入指定网管，厕所污水经工地化粪池后排入规定污水网，生活废水及浴室废水排入相应废水管井中。

5.3排水系统的维护

5.3.1配备人员对排水系统进行日常清理,确保排水畅通,使场内无积水。

5.3.2由专人及时检查和清除排水沟及沉淀池中的积存物,做好沟壁的防护工作,有损坏时及时修补。

5.3.3雨季、汛期重点检查,特别是基础施工在此期间进行时,应增设人员,增加排水机具,提高排水能力。

6、施工用电

本工程采用TN-S制供电方式。所有电缆采用五芯线，用电系统采用三级配电、二级保护，专用变压器中心点直接接地，保护接零线和工作零线严格分开。

6.1水管平面布置

6.1.1将业主提供的电源接到现场配电间，总配电屏上分设主要控制闸，分别控制塔吊、人货电梯，对焊、立焊机械、搅拌机械、卷扬机及照明等。照明线路与动力线路分开使用，选择合适的截面，主电缆线通过埋地或架设，分别送至使用位置。

为减少电缆用量，大型用电机械尽可能集中布置。

6.1.2用电线路用电杆架设,按所设的回路分别布置到各用电机械,设专用配电箱作端接。凡电缆过道路及场地处，作深埋处理，并设可靠保护，防止电缆因碾压而破坏。 （ 主电缆线送至主要设备优先采用埋地式，若无法埋地,采取架设走线,宜挂在Φ8钢丝线下）。

6.1.3主干电缆线选用线径，根据各回路用电量经计算或查阅资料，按规定选定，满足施工负荷需要。

6.2水管竖向布置

楼梯井和电梯井作电缆通道，随施工结构层上升。每层增设分配电箱及接驳箱。塔吊予先配备足够长度的线缆，满足结构上升的长度。

6.3照明

6.3.1施工场地照明, 以3.5KW镝灯为主,辅以相应的1KW碘钨灯, 由专职电工挂设照明行灯，以满足夜间施工需要。

6.3.2办公室、宿舍照明用40KW日光灯。浴室、厕所、食堂采用防潮防爆灯具。道路使用节能灯具；加工场用1KW碘钨灯照明。

6.3.3办公室、宿舍内的插座与照明分路设置，并分别安装单相漏电保护器，确保用电安全。

6.4为保证工程施工连续进行施工，我公司将配一台200KW柴油发电机组作临时停电或维修使用。

主要机械设备用量计划表见表七。

    ∑Pi= 624.6 (KW)

    取P=1.1×0.65×626.6= 446.59(KW)

6.5地下室施工阶段临时供电

(1)沿基坑周边设置4只固定配电箱，作为基坑内各种机械用电之需，4只移动配电箱，其中2只用于砼浇筑，2只用于施工照明。

(2)塔吊上设置1只3.5KW镝灯，为保证施工现场夜间正常照明，为不影响周围环境镝灯朝向均指向建筑物，且夜间除砼浇筑，3.5KW镝灯均关闭。另若夜间施工配备足够的流动式碘钨灯帮助局部照明，地下室施工阶段在基坑北侧搭设2座6m高灯架2只3.5KW镝灯照向基坑内。

    (3)地下室主体结构拆模后布置4只动力配电箱作为施工动力用电，并配1只变压器（36V），1只配电箱用于室内照明，在楼板上设置预留孔，电缆从预留孔内进入地下室，配电箱要设置良好的接地装置及漏电开关，防止触电，所有配电箱均采用安监站指定标准配电箱以确保安全。

6.6楼层配电箱设置

1-3层每层设置8只配电箱。

1-3层电缆线沿脚手架内侧结构面上升或沿电梯井侧墙面及楼梯井上升，电缆线采用瓷瓶固定，每层用电通过电缆线拉接各流动小配电箱进行施工。

楼梯内，货用施工升降机、人货电梯及共用通道采用36V电压挂设照明用电，

7、主要施工机械

机械设有塔吊、货用施工升降机、搅拌机等；塔吊先于基础结构施工前安装到位，货用施工升降机待主体出一层开始安装。主要机械位置布置见总平面布置图。

7.1 塔吊

本工程虽然建筑高度不高，但平面分布范围广。考虑到本工程钢架及屋面板、普通机械设备技术指标，选用125TM塔吊2台。

125T.m塔吊1其中心位置设在2～3轴与A轴外，其中心位置距离A轴外2000mm。

125T.m塔吊2其中心位置设在11～12轴与H轴之间，其中心位置距离H轴外2000mm。

人货施工电梯设在13～14与A轴外，其中心位置距离A轴外2000mm。

货用施工升降机1设在1A～1与1A轴处，其中心位置距离A轴外58000mm。

货用施工升降机2设在16～17与E～F轴处，其中心位置距离C轴外4000mm。

7.2混凝土机械

本工程采用商品砼,故现场搅拌机JS350两台供零星砼搅拌及砂浆拌制之用。

7.3钢筋机械

钢筋加工场布置在游泳馆西侧,设钢筋加工生产线一条,配置钢筋对焊机二台,钢筋切断机两台,钢筋成型机两台,卷扬机三台,立焊机二台。

7.4木工机械

现场设木工加工间一个,供结构施工时配制模板,装饰施工加工毛坯用,配置的主要机械有园盘锯二台,平板刨二台。

7.5 主要机械备用量计划表

主要机械设备用量计划表                          表七

注：(1)业主现场供电能力为630KVW，能满足施工要求；

  (2)地下室底板施工阶段另配一辆25T.M汽车吊，遇材料进场高峰时进行装卸。

7．6施工用电计划

施工用电计划表（KVA）                         表八

8、临时设施搭设

8.1临时设施搭设要求

所有临时设施搭设均按文明施工、标化要求进行搭设,排列整齐,做到坚固耐用,且有抵御自然灾害侵袭的能力,具体位置见施工现场平面布置示意图。

8.1.1现场生产区二层办公等管理用房采用复合彩钢板搭设,地面贴地砖,墙面和顶棚为钢框彩钢板面。

8.1.2生活区厕所、浴室为砖砌墙体、木桁条、檩条、盖彩钢板屋面，并设排汽高窗。内贴 2000mm高瓷砖墙裙，地面防滑地砖。厕所内并设定时冲洗装置，浴室装淋浴喷淋。

8.1.3食堂由厨房、生熟食品储藏间、卖饭菜间，就餐间及开水锅炉组成。采用砖砌墙体，角钢型钢屋架，彩钢板屋面，配排汽高窗。内为UPVC吊顶，瓷砖墙裙，地面防滑地砖。

8.1.4宿舍内墙面为砖砌体，内粉，乳胶漆墙面、做水泥地面。设置统一床位，配统一蚊账、草席、棉被等生活必须品。

8.1.5木工棚、钢筋加工棚、固定机械防护均用钢管支架、屋面用彩钢板搭设。

8.2施工阶段工地临时设施投入计划

根据工程规模,搭设的临时设施必须满足使用,现拟搭设计划如下,并根据需要作随时调整。

                    施工阶段工地临时用房表(生产区)                  表九-1

                     施工阶段工地临时用房表(生活区)                    表九-2

9、现代管理设备配置

9.1 配备3台微机，1台复印机

(1)采用网络计划软件、财务软件、工程预算软件、组合式模板工程施工优化配置软件系统、工程施工组织设计软件、工程项目质量管理软件、自编工程资料管理软件。

(2)工程技术核定单，施工组织设计、施工方案、装饰细部图等采用CAD制图。

(3)实现微机上网，了解建筑“新技术、新材料、新工艺、新结构”最新信息，浏览建筑业内的动态。

9.2配备联络对讲机

    为了提高现场管理效率，塔吊司机与指挥之间，商品砼浇筑的上下联系，现场管理人员之间，同业主、监理之间采用对讲机联系，提高现场信息沟通率。

对讲机具体配置：塔吊配6只，砼浇筑配4只，管理人员配20只，业主、监理配6只。共计36只。

9.3 配备监控系统----4个探头，1个监测中心

为了加强现场的目视管理，即加强现场安全生产、文明施工、材料及工程质量的管理，配备一套监控系统，该系统分别在大门、塔吊、仓库重点区域等设置监控探头，监控中心设在项目部办公室内，设专职管理人员轮流值班，从而确保管理跟踪到位，目视管理措施到位及时，监控探头位置见总平面布置图。

第四章  施工组织与劳动力投入、管理技术、目标管理措施

因本工程工期较紧，质量目标高，故建立健全强有力的领导组织机构、配备充足合理的劳动力，实施“强力”协调与管理势在必行。

1、组织管理机构建制

1.1工程总负责人职责

由公司总经理承担，负责对机械、周转材料、劳动力、管理人员的调配,对工程进度质量、安全工作进行宏观管理。

1.2 项目经理部的机构构成

各专业工长

1.3组织机构人选

1.3.1 项目部组成

项 目 经理：（高级工程师1人）

项目副经理：（工 程 师2人）

项目工程师：（高级工程师1人）

施工管理组：（工程师4人）

（助理工程师2人）

测量放线组：（工程师2人）

（助理工程师2人）

质量监督组：（工程师3人）

（助理工程师1人）

钢筋翻样组：（工程师2人）

模板翻样组：（工程师2人）

计量与试验组：（工程 师2人）

内业技术与信息管理组：（工程 师1人）

（助理工程师1人）

计划成本核算组：（工程师3人）

材  料  组：（经济师2人）

（助理经济师2人）

安全监督组：（工程师2人）

财务后勤 组：（会 计 师3人）

机械设备运输组：（高级工程师1人）

     （助理工程师3人）

专业政工师：（高级工程师1人）

瓦工组工长 ：(高级技师4人)

木工组工长 ：(高级技师4人)

钢筋组工长 ：(中级技师2人)

油漆组工长 ：(中级技师2人)

砼  工  长 ： (初级技师4人)

机架组工长 ： (初级技师2人)

给排水与消防安装工长： (中级技师2人)

通风空调安装工长： (中级技师2人)

电气设备与照明系统工长：(初级技师2人)

    本工程基础面积大，工期紧，必须投入充足的人员、设备、周转材料，保证连续施工。建立健全各项规章制度，实行责任制目标管理，确保质量、工期、安全各项目标兑现。

1.4 项目管理制度与职责

1.4.1 建立切实有效的项目责任制

(1)施工项目经理承担施工项目管理任务，按照承包人与业主签订的工程施工合同，与本企业法定代表人签订“施工项目管理责任书”并以此实行项目经理责任制。

(2)项目经理责任制应本着“经理负责、全员管理、标价分离、指标承包、单独核算、严格考核”的精神，并执行以下原则：

A、确定责任目标,做到实事求是，合理稳妥，具有可行性。

B、责、权、利、效相结合，激励机制与约束机制并存，即投标文件项目经理押金10万元，项目副经理、项目工程师押金5万元，施工员、质检员、安全员押金2万元，其它管理人员押金1万元，完不成合同和投标承诺目标罚没押金，并扣减有关工资，完成合同和投标承诺目标公司奖励项目部20-30万元。

C、进行科学管理、严格考核，效益优先，奖罚严明。

(3)责任目标内容包括：责任目标及全面指标，包括：工期目标、质量标准、成本指标、安全要求、文明施工及主要材料节约指标。

1.4.2 项目经理的责任与权力

(1)项目经理的职责

A、施工项目经理是企业中法定代表人在施工项目上的代表人；施工项目经理在施工项目上是最高的管理者。

B、实施项目经理责任制中的各项职责。

C、贯彻执行有关项目管理的法律、法规、部门规章、政策、技术规范、标准和企业的各项管理制度。

D、履行《工程施工合同》中由施工项目经理履行的各项条款。

E、组织项目管理组织进行施工项目管理规划，对施工项目的进度、质量、成本和安全目标进行有效控制，对施工项目中的人力、材料、机械设备、资金、技术、信息等各生产要素进行优化配置和动态管理。

F、正确处理国家、企业、项目管理组织内各成员三方面的利益关系，合理进行经济分配。

G、处理好与业主、监理工程师、业主分包人及有关各协作人之间的关系。

(2)施工项目经理应具有以下权限：

A、组建项目经理部，确定组织机械，聘用企业内管理人员，明确责任。

B、以企业法定代表的身份处理与承担的管理的施工项目有关的外部关系，受委托签署有关合同。

C、指挥施工项目的施工与管理，调配并管理进入项目的人力、资金、物资、机械设备、信息等生产要素。

D、依照有关配合协议同分包单位(业主分包方单位)进行管理和分配。

E、按本企业的管理制度进行项目经理部内部的经济分配。

F、对本企业内部职能部门的违规“指导”意见，有权拒绝执行。

G、负责本项目所有管理活动的开展与协调，并使每项施工活动始终处于受控状态。按项目质量计划和施工组织设计管理施工，做好施工过程中的合同修订、审批工作。

1.4.3 项目部管理人员职责

    (1)项目副经理

    完成项目经理交派的各项事务，主持分管日常施工管理工作，保持与项目经理工作上的密切联系。负责各专业承包方间、班组间、工种间的衔接与平衡调度工作。

    (2)项目工程师

    协助项目经理进行质量管理，负责本项目技术指导工作。参与质量计划和施工组织设计的编制，审核施工方案或作业指导书。

    (3)施工员

    落实项目经理布置的管理职能，搞好现场文明施工。负责过程检验和试验管理工作。编制施工方案和作业指导书，做好对班组的技术交底工作。

    (4)质检员

    对工程质量进行监督、检查、验收、评定。做好质量记录，对预防和纠正措施的实施进行验证。控制不合格品的产生，严格把好质量关。

    (5)安全员

    开展安全生产的宣传教育工作，严格执行安全操作规程，检查落实安全措施。并兼任环境管理员。

    (6)机管员

    执行机械设备管理制度，加强对本项目机械设备的检查与维修和保养，保证机械正常运转。督促机械操作人员做好点检、运转记录，输交接班手续等工作。

    (7)预算员

    负责提供工程中合同或施工协议的具体报价或概算，参加合同评审，准确编制本项目工程预(决)算及材料计划与汇总表，配合施工部门搞好定额用工分析。

    (8)材料员

    参与对物资分供方进行评审，在授权范围内签订物资采购合同，按计划采购合格物资。参与进货检验与验收，收集并提供相关产品文件资料。

    (9)保管员

    严格按规定对进货物资进行验收、贮存、标识和发放，做好记录工作。

    (10)资料员

    将本项目所形成的文件资料进行收集、整理；对外来文件资料进行登记、发放、标识。按规定做好档案资料管理工作。

    (11)送检员

    按规定，对所有需进行试验与复试的材料送检单位检测，负责材料取样、试块制作工作，及时将试验报告取回，保证其满足工程施工及质量管理的需要，将资料交资料员存档。

2、明确项目各管理阶段的任务

2.1项目部管理内容与要求

3、主要实物工程量

挖土方量近7.17万m3，砼浇筑量超过2.27万m3，钢筋用量1603.90吨，预应力钢绞束53.50多吨，室内粉刷超过4.5万m2；投入的钢管量约为2000吨左右，木胶合板模板1.8万多张。

4、项目部管理目标措施与任务

采用项目法管理，推行全面优质管理，以图纸、规范为本，以施工组织设计为原则，以本工程质量计划为行为约束，确保工程达到质量目标。

4.1 内部责任落实与分解

4.1.1 订立项目管理责任状，严格奖罚兑现。

4.1.2 公司组织定期、不定期的全面大检查。

4.1.3 公司技术负责人对重要施工部位、技术难题进行现场蹲点把关。

4.1.4 项目经理、项目副经理以及主要行政与技术领导等，必须24小时常驻施工现场。

4.1.5 所有管理人员均按资格预审的人员全部到场,以实现公司的承诺。

4.2 强化科学的管理方法运用

4.2.1 项目管理五控制表                                                       表十

4.3 抓住施工过程质量控制流程节点

施工质量控制依据的制定

技术部门：施工技术    质量部门：      生产部门：施工技术

性指导文件的编制   检验试验计划编制    交底书的编制与发放

   《项目质量计划》

                     检验试验计划        《施工技术交底书》

《施工组织设计》

                      专项施工技术作业方案

施工操作过程控制

                      送报材料部门     根据限额向班组

                      申请施工材料     发放施工材料

施工员签发      施工任务书下发班组     班组执行施工操作

施工任书书

                    技术交底下达班组

                 施工全过程监督检查，组织班组自检、互检

质量验收过程控制

              自检、互检合格  自检、互检不合格   返工或返修

施工员    填写隐、预检申请书                 检验不合格

技术员    组织隐蔽工程验收      预检、隐蔽

质量员    对施工质量进行签认    工程验收       检验合格

                                监理验收

        转入下道工序     验收合格  验收不合格

5.4 全员参与控制成本要素

反复测算                  修订平衡

     反馈                             整改

第五章    工程测量与施工放线

充分理解本工程图纸设计意图和施工部署，制定切实可行的测量放线方案，是确保测量放线工作顺利进行的前提之一，也是确保工程质量重要措施之一。

1、工程测量特点

1.1 建筑特点

1.1.1地下室占地面积较大。

1.1.2本工程空间大,跨距长,立面变化较多。

1.1.3游泳池、跳水池、休闲池、训练池等精度要求高。

2、工程测量方案

2.1  测量放线

2.1.1地下室定位放线采用主轴控制桩，辅佐闭合校核和加密控制网形。

2.1.2游泳馆轴线引测采用全站仪、激光经纬仪J2,内控法与10Kg线锤复挂相结合。

2.1.3 使用的仪器为全站仪、垂准仪、激光经纬仪等。

2.1.4 标高引测

    (1)地下室：利用塔尺下翻。

    (2)±0.000以上利用塔尺向上翻，在相应结构标高1000mm处作出相应的刻痕，用油漆标出详细标高。

3、测量放线的基本要求

3.1 施工放线

3.1.1 落实专人负责制---设一名工程师专职施工放线，配测工3人。

3.1.2 执行一切定位、放线均经自检、互检后,专职质检员验收后,并请监理工程师或业主代表验收。

3.2 验线

3.2.1专职质检员验线要从审核测量放线方案开始，在各主要阶段施工前，项目工程师，均要对测量放线工作，提出预防性要求，真正做到防患于未然。

3.2.2 验线的依据要原始、正确、有效。

3.2.3 验线的主要部位：

    (1)引测桩点，与周围定位条件(是否已破坏)。

    (2)主轴线与其坐标控制桩点。

    (3)原始水准点（高程控制点）、引测标高点和±0.000标高线。

3.3 测量记录和计算工作

3.3.1 测量记录做到原始、真实、正确、清晰。

3.3.2 计算做到：依据正确、方法科学、严谨有序、步步校核、结果无误。

3.4 仪器、工具用具的使用与保养

3.4.1 测量仪器使用和保养

    (1)专人使用、专人保管、专人护理。

    (2)仪器安置后不得离开，并注意防止上方坠落物打击。

    (3)全站仪、水准仪、经纬仪平时加强保养，正常情况下按检定周期（一年）进行、校验一次，若出现故障，应及时送专业修理部门修理。

3.4.2 钢尺、水准尺、标杆使用

    (1)正确使用钢尺，严禁踩压，用后及时清理擦油。

    (2)水准尺与标杆在施测时，应认真扶正，严禁直立或靠立。

4、施工测量前的准备工作

4.1 熟悉图纸和施工场地，全面了解建筑物的平、立、剖面的形状尺寸、构造，它是整个施工过程放线的依据。

4.2认真学习、领会施工组织设计内容,全盘掌握施工段的划分,施工先后次序，进度安排和施工现场的临时设施位置。

4.3 测量人员进场后，应会同业主、监理、桩基等施工单位办理好水准点与控制点交验手续，根据要求将控制点引测到安全通视的地方，作为工程控制校核的依据，建立本工程的轴线控制网。

5、测量、计量、通讯设备仪计划表

测量、计量、通讯设备仪表计划表                表十一

6、定位放线

    依据本工程原始控制网点，建立本工程的轴线控制网，每个地面轴线控制点要在其延长线上测设两个以上的备用点，作为校核后备用 ，轴线控制点必须经验收以后，方可进行下一步的施工。

7、楼层轴线控制

本工程采用全站仪、激光经纬仪J2-JD和J2经纬仪各两台，满足了垂直测量控制的精度要求，且操作方便。在基础施工时，采用经纬仪对轴线进行投测，纵向设立2条主控制轴线，横向设立2条主控制轴线，形成轴线方格网;以此为依据，引测出各基础梁、板、柱等，进行基础施工。

地下室施工完毕后，对轴线进行复核；在±0.000首层顶板施工完毕后，对各轴线进行一次全面性的复核、校验；并对测量误差进行复核，并在首层混凝土面上进行弹线复核，将各条控制轴线弹在各柱上并进行校核，以此为依据，便可进行各细部的放样。

上部施工时，利用全站仪、激光经纬仪、垂准仪采用天顶法或天底法进行钻直投测，将控制点投测到楼层，并逐次进行校正。

8、标高控制

根据业主提供的标高控制点作为原始水准点，经转测到现场可以通视的又远离基坑,且沉降已稳定的临时水准点上，定出绝对标高，借此标高控制点引测本工程的地下、地上楼层标高。具体方法如下：

±0.000以下，将-1.00m控制点引测到周围建筑物上,当土方挖至整片垫层标高上表＋0.20～0.50m左右，再引测至本工程基础承台及地梁的控制标高。根据需要,在基坑内做若干个临时水准点,机械控制桩，作为控制垫层、承台、地梁混凝土面标高的依据。

混凝土在浇捣前，每隔3m在竖向钢筋上抄好标高，贴好胶带，以控制混凝土的浇筑高度。

±0.000以上，将-1.00m控制点引测到柱子上，沿建筑物四周弹出-1.00m的通线，作为建筑物的标高起始标高线。用钢尺沿铅直方向，向上量至施工层，并弹出各层＋1.00m的水平线，各层的标高线均应由起始标高线向上直接量取。

9、精度要求

    施工放线必须先进行测角，量边或方向控制点检核，符合要求后方可大面放样。

9.1 基础验线允许偏差：   Ｌ≤30m      ≯ ±5mm

                          30m<Ｌ≤60m  ≯ ±10mm

                          60m<Ｌ≤90m  ≯ ±15mm

                          Ｌ>90m       ≯ ±20mm

        本工程允许偏差：  Ｌ≤30m      ≯ ±5mm

                          30m<Ｌ≤90m  ≯ ±7mm

                          Ｌ>90m       ≯ ±10mm

9.2各层柱身的竖向允许偏差不大于±5mm,总高累计竖向允许差<H/1000,且≯±8mm(标准为±20mm)。

9.3 标高控制网必须进行附合校对，闭合差应小于 ±5mm N 或±20mm L，闭合差合格后，应按测绘数成正比例地分配。

    校测由下而传递上来的各水平线，误差应在 ±3mm 以内，在各层抄平时，应后视二条水平线进行校核。

10、沉降观测

建筑物建成后会引起基础及其四周的地层产生变形，这种变形在一定范围内是正常的，但超过一定的限度，不仅会影响建筑物正常使用，严重时还会危及生命。

为了建筑物的安全使用，对其进行变形观测是一项不容忽视的工作。 在实际工作中，公司按照《建筑变形测量规程》(JG/JT8-97)，对于建筑物的有效监测，及时、准确地反映出沉降规律。

10.1 沉降观测点布置

     沉降观测点依据规范要求及设计要求进行布设，在房屋四周转角处及中间每间隔10-20m的轴线上或每单元分隔处之外墙面上，距室外地坪0.5米，且测点以上净空高度不少于2.2米,采用暗装式沉降观测，详见沉降观测示意图附图。

10.2 水准点的设置

不少于两个，设置在距建筑物30m－80m稳定、可靠的土层内；或沉降观测点已稳定在建筑物上。其数量不少于三个。

10.3 沉降观测点要求

10.3.1精度要求“一等水准测量”进行观测，测量的误差应小于变形量1/15，采用精密水准仪(S1)和精密测量方法，往返校差，附合或环线闭全差≤0.60N。

10.3.2 测量的各次观测时间：观测点稳固后即开始，然后每层一次直至完工，完工后当年每3个月测一次共四次，第二年6个月一次，第三年起，每一年一次直到稳定。

10.3.3 观测成果要可靠，资料需完整，真正做到“一稳定、四固定”。

10.4 沉降观测应提供的成果

10.4.1 绘制沉降观测点平面布点图，观测点编号。

10.4.2 填写、整理下沉量统计表．

10.4.3 绘制观测点的下沉量曲线。

10.4.4 每次观测成果应及时提供给业主、监理及报知设计单位，若出现异常便于采取措施。

为了保证观测精确度，按规定埋设永久性观测点，采取“三固定措施”，即仪器固定、主要观测人员固定、观测的线路固定。竣工后，并认真分析汇总沉降观测结果做好记录，交工时并入竣工资料交业主存档。

10.4.5沉降观测点构造见附图。

第六章    游泳馆工程测量方案

1、概述

本工程的特点在于建筑物的外围轮廓线是由数组圆弧段所组成的弧线，如平面图所示，这几组圆中半径最大的为81.021米，最小的为10.3米，还有半径为20米，40米，53米的三段圆弧，但考虑到跳水游泳馆的轴线仍然是由较规则的直线构成，因此可采用常规方法将建筑轴线放测出来，由柱与轴线的平面关系定出各柱的平面位置，然后对于局部不规则点用经纬仪结合极坐标法进行放测。最后采用极坐标法和弦点支距法进行校核，确保整个施工放线工作的准确性。

2、施工放线前的准备工作

2.1区块划分

2.1.1 根据建筑物的建设规划位置，利用全站仪准确确定出7/0A轴、C轴、G轴、3轴、9轴、17轴，并对其进行闭合检验，并在相应的位置作好固定标识A1、A2、A3，B1、B2、B3及C1、C2、C3，以此作为本游泳馆工程的主控网。

2.1.2 根据建筑物的空间分布情况，划分控制分区：在此因篮球训练场这一块曲线较多、弧线较为复杂，将其划分为A区，以主控网A2、A3，B2、B3控制点进行控制；对于C轴以北包括游泳池、跳水池、训练池这一部分,因跨距长、曲率大可将其分为B区，以主控网A1、A2，B1、B2，及C1、C2控制点进行控制。

2.2数据计算

2.2.1 设计图纸已给出：  圆O半径R =81021mm

                      圆O1半径R1=10300 mm

                      圆O3半径R2=20000 mm

   同时圆O和圆O1的圆心位置，图纸已定位标出，但未具体定出圆O2的位置，为此须先求出圆O2圆心的位置。

2.2.2 根据设计图纸可知,圆O与圆O1、圆O2相内切，同时图纸又给定一条连接圆O1、圆O2的斜线b1b2，根据曲线与直线相交的特性，可知直线b1b2与圆O1、圆O2相外切，相切点设为a1、a2，如图：

    则  O1a1⊥b1b2，O2a2⊥b1b2

过a1点作D轴的平行线与直线b1b2成夹角α，因设计图纸已给出点b1、b2的位置尺寸，则

α= arc tg［(19674-15710)/60000］= 3.78°

通过圆心O1作O1c⊥O2a2，通过圆心O1作O1d∥D轴，

则  ∠cO1d =α= 3.78°，

过d点作de⊥D轴，

则  ∠edO2 =α= 3.78°，

由设计图纸得O1 O2点的纵向距离，

         de =（19674+20215）-（15710+10117）= 14062

在直角三角形O2de中,

dO2 = de / cosα= 14062/cos3.78°= 14093

在直角三角形O1cd中,

已知  dc = dO2-O2c = 14093-（20000-10300）= 4393

可求得：  O1c = dc / tgα= 4393/tg3.78°=66491

在直角三角形O1O2c中，根据勾股定理：

O1O2 = O1c2 + O2c2 = 664912+97002 = 67195

由此可求出圆心O2距9轴为：

        70000 + 3112 – 67195 = 5917，

则圆心O2位置可确定。

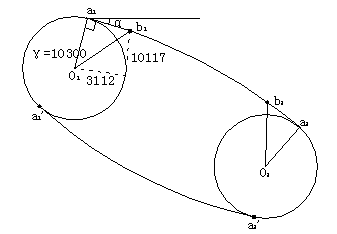

2.2.3 求弧长b1b2

(1) 求a1b1、a2b2长度

根据设计图纸给定的O1，b1点的位置，可求得：

   O1b1=  101172+31122 = 10585

在直角三角形O1a1b1中，

a1b1 =  O1b2 – O1a12  =  105852 – 103002 = 2439

同样的方法求得，

a2b2 =  O2b22 – O2a22  =  5032

(2) 求圆O1的弧长a1a1′及圆O2的弧长a2a2′

如图所示要求得a1a1′的弧长须先求出该圆弧所对的圆心角

在三角形OO1O′中，

                     OO '           OO '

         β= arcsin      = arcsin

                     OO1           R-r

根据图纸尺寸，求得：

                     19975+15710+10117

         β= arcsin                     = 40.36°

                       81021-10300

根据弧切角定理，得：

        ∠O′O1 a1 =α= 3.78°，

则弧长a1a1′所对的圆心角为：α+β+90°=134.14°，

        弧长a1a1′=2πR×（134.14°/360°）=24102，

同样可求得：  γ= arcsin 20215+19674+19975 =78.82°

                           81021-20000

则弧长a2a2′=2πR×〔（78.82°+90°-3.78°）/360°〕=57581。

(3) 求圆O的弧长a1′a2′

由以上的计算可得，圆O的弧长a1′a2′所对的圆心角为：

     （90°-β）+（90°-γ）= 60.82°

则弧长a1′a2′= 2πR（60.82°/360°）=85961

可求得点b1、b2间弧长为：

      b1b2=a1b1+a1a1′+a1′a2′+a2a2′+a2b2

=2439+24102+85961+57581+5032=175115

根据图纸要求，将其17等分,得每段弧长为 175115/17=10301，由此再逐一计算出各弧长所对应的圆心角，通过经纬仪测角法定位出该圆弧上各柱子中心点的位置。

2.3椭圆形平面的数据计算

根据设计图纸，已知椭圆的长轴： 2a = 2×12.451

                        短轴： 2b = 2× 8.421

由此可得到该椭圆的标准方程式：

                x2      y2

                    +        = 1

              12.4512   8.4212

将方程式简化得：

                   8.421

y =±         12.4512 - x2

                  12.451

将x=0,1,2,3……12各点代入方程式,求得相应的y值，将计算结果列成表格，如下所示：

根据图纸的设计要求，找出椭圆的中心点，建立以中心点为圆心、椭圆长轴方向为x轴的直角坐标系，在x轴上分别取x = 1,2,3……12各点，并通过上述各点作垂直线，根据上表所得数值分别量取各点的y值，将其顺滑连接起来，即可得出一条符合设计要求的椭圆曲线。

3、实地放线步骤

3.1测设游泳馆主轴线网和基准点

将全站仪架设在测绘院提供的城市坐标点上，按照设计总平面图，依次找出该建筑的主控制网点A1、A3、C1、C3，打入Φ20钢筋，顶面刻有十字中心点。

3.2依次将仪器架设在点A1、A3、C1、C3上作一个闭合测回调整误差，再依次将其余各控制点找出，并将其投射到施工场地外，做好固定标识，以防施工破坏。

3.3将经纬仪架设在相应的各主控点上，将C轴、3轴、9轴打出，通过量距分别找出圆O、圆O1、圆O2的圆心位置。

3.4对于圆弧半径较小的圆O1、圆O2可通过直接拉线法，将其所在的弧线放出，对圆O因该圆弧半径较大，可通过将全站仪架设在该圆心，通过上面所计算的圆心角数据，依次将各柱子的中心点找出，再通过弦线支距法，利用计算所得的弦高对该圆弧进行加密,直至形成一条顺滑的圆弧。

3.5圆O2内的椭圆可根据设计图纸标注的尺寸，找出该椭圆的中心点和长轴方位,建立直角坐标系，运用上面计算所得的数据,求出该椭圆曲线。

3.6B区的施工测量，因施工跨距长、圆弧曲率大，先通过全站仪配合经纬仪将相应各轴线打出，再利用直角坐标系计算法,依次找出各轴线位置的圆弧点，运用弦线支距法对各段圆弧进行加密，即可精确的得到所求的圆弧曲线。

3．7极坐标法结合弦线支距法放圆弧轴线

如前所述，几组圆中半径最大的为81.021米，最小的为10.3米，还有半径为20米，40米，53米的三段可采用常圆弧，但考虑到跳水游泳馆的轴线仍然是由较规则的直线构成，因此规方法将建筑轴线放测出来，由柱与轴线的平面关系定出各柱的平面位置，然后对于局部不规则点用经纬仪结合极坐标法进行放测。最后采用极坐标法和弦点支距法进行校核，确保整个施工放线工作的准确性。

第七章    ±0.000以下主体结构主要施工方法

1、地下室施工工艺流程

土方开挖→余桩处理→测量放线→砼垫层、 砖胎模→粉20厚1：2.5SA防水砂浆→承台基础钢筋绑扎→墙柱插筋定位→外墙吊模→底板砼浇筑→柱、墙钢筋绑扎(墙、柱水电预埋与验收)→立模→浇筑墙柱砼→梁板钢筋绑扎→砼浇筑→清理→外墙防水砂浆→氰凝涂膜防水层→回填

2、基坑降排水

2.1地质条件情况

根据地质报告，本工程处于长江漫滩地貌、局部有水塘，土质差，潜水含水层埋深为0.4-0.8m,相对于黄海高程是0.01-0.08m，室内渗透系数为室内渗透系数1×10-5～1×10-6（cm/s）左右，微压含水层稳定水位标高相对于黄海高程是4.67m，渗透系数1×10-3（cm/s）量级，经计算游泳馆的基础处于潜水含水层中,微压含水层上，而游泳池、跳水池基础也处微压含水层中。

在综合考虑以上因素后，决定基坑开挖前采用滤水井事先降水，若降水不理想的情况下，则采用补救降水--轻型井点降水。

2.2集水井布置：基础浇筑垫层时，沿基坑内两侧、后浇带等位置布设集水沟，集水沟底部用碎石铺好，每隔20米，设置一个集水井，用潜水泵排水至基坑外集水池。

2.3轻型井点降水的施工

2．3．1主要设备

采用VS型真空泵井点设备，其主要参数及指标如下表示：                        表十二

2．3．2井点的布置

依据地质报告，降水影响半径一般为15-20m，本工程的基坑宽约50m，因此确定采用环状井点布置，井点间距采用1.6米，基坑转角部位间距加密至0.8米。采用四套抽水设备进行抽水。

井点管的埋置深度按：

H≥H i＋h＋iL

Hi--从井点管埋设面至基坑底面的距离（米）

h--地下水位降至基坑底面以下的距离，取0.5－1.0m

i--水力坡度，环形井点取1：10

L--井点管中心至基坑中心的水平距离（米）

H>6+0.5+0.1×15=8m

因此需采用二级井点降水。

二级井点降水示意图

2．3．3井点管的安装与使用

A、轻型井点的安装程序：

先排放总管，再埋设井点管，然后再用弯联管将井点管与总管接通，最后安装抽水设备。其中，井点管的埋设是关键程序。轻型井点管安装与使用时，应特别注意防止接头漏气，以免真空度损失，影响降水效果。

B、井点管的埋设采用水冲法。冲管采用直径为60mm的钢管，下端设有圆锥形冲嘴，在冲嘴的圆锥面上钻有数个小孔，并焊有三角形立翼以辅助水冲时扰动土壤，便于冲管下沉。冲孔时先用人字架将冲管吊起，冲嘴一端插入预先挖好的小基槽内，另一端用胶皮管与多级高压水泵连接。开动高压泵，高压水便由冲嘴喷出，将土层冲成圆孔，冲孔深度应比井点设计深度大0.5m左右，以免冲管拔出时部分土壤回落，并要使滤管底部有足够砂层。井孔冲成后，随即拔出冲管，插入井点管。井点管与孔壁之间应用粗砂灌实；距地面向下0.5-1.0m深度内，应用粘土堵塞严密，防止漏气。向井点与孔壁之间填砂时，如管内水面上升，即证明井点管埋设合格；否则可向管内注水，如水能很快下降，也证明井点管埋设合格。

C、轻型井点安装好以后，需进行试抽，以检查有无漏气现象。轻型井点使用时，一般应连续地抽水，以免引起井管上滤孔堵塞和边坡塌方等事故。

D、轻型井点的正常出水规律是“先大后小，先混后清，如不出水，或出水一直较混，或清后又混等，应立即检查纠正。

E、真空度是判断井点系统良好与否的尺度，必须经常观测，一般应不低于400－500毫米汞柱高。造成真空度不足原因很多，但通常主要是由于管路系统连接不好，大量漏气，应随时检查各接口密闭情况。

F、井点管淤塞，可通过听管内水流声、手扶管壁振动、夏冬季手摸管子冷热、潮干等简便方法检查。如井点管淤塞太多，严重影响降水效果时，应逐个用高压水反冲洗或拔出重埋。

G、地下工程竣工，回填土到地下水位线以上，方可拆除井点系统，拔井点管可使用倒链、杠杆式起重机等设备。拔出后所留孔洞用砂或土填塞。

2.4土方开挖到位后，若基坑尺寸允许的条件下，在砖胎模外侧设置明排水沟,每隔20米，设置一个集水井。

2.5基坑外排水采用明沟（加盖板）排水，全硬地坪施工，同时在基坑周围用砖砌一道挡水墙，防止地表水及施工用水流入基坑。

3、土方工程

3.1 开挖顺序

3.1.1结构施工期内的开挖顺序

以9 轴为中心，向两边开挖，即9 轴-A1轴；9 轴-25轴同时开挖。

3.1.2后期开挖顺序(游泳池、跳水池、休闲池、训练池)

游泳池、跳水池、休闲池、训练池等的挖土，在主体结束后，钢屋架结构吊装完毕后进行。其顺序是南侧从游泳池开始到跳水池结束。北侧从训练池开始到休闲池结束。

3.2 挖掘机械的选择

土方施工所需机械一览表                  表十三

3.3运土汽车的选择

8吨及其以上自载式卡车，不少于16辆，少数土方存放在场内及场外围空地上，用于回填，其余土方外运。

3.4土方开挖条件

3.4.1工程桩结构经业主、总承包方、设计单位、监理四方共同验收，确认已达到设计要求，砼强度达到设计等级要求，有关技术资料齐全。

3.4.2建立起完整的组织指挥体系，人员安排、机械设备保养就序，卸土地点落实，运输手续已办妥。

3.4.3现场道路满足运输汽车的行驶要求。

3.4.4天气情况有利于土方工程施工的开展。

3.4.5照明、草袋、清扫等工作已安排到位。

3.5 开挖方法

3.5.1基坑开挖前先进行基坑降水的施工，降水采用轻型井点降水，开挖时基坑两侧按1：0.5进行放坡，土方开挖严格按规范分层开挖，第一次开挖到水沟部位,第二次开挖到游泳池等部位。挖土采用机械挖土与人力挖土相结合的方法，挖出的土及时运出现场或堆放至指定的弃土场以作为土方调配使用。为防止雨水对放坡面的冲刷，放坡面上用水泥砂浆粉面，同时基坑上边采用排水明沟以阻止地面水进入基坑，基坑内设集水井。严禁一次挖到底，当机械挖至基坑底标高上300mm时，剩余的土方及管桩周围的土方由人工挖土清理。

3.5.2土方开挖行走路线示意图见附图。

3.6地下室土方开挖质量保证措施

3.6.1标高的控制：在周边固定设置龙门桩，引测标高控制线，以便随挖随测。

3.6.2在设计基坑底标高以上300mm厚土体，以及管桩周围土方，均由人工挖除，应避免机械挖斗强力撞击桩体；

3.6.3开工前做好各级技术准备和技术交底工作。

3.6.4严格按照经监理、设计及有关专家等各方拟定评审的方案进行土方开挖，必须做到：分层、分块，分格开挖。严禁一次开挖到位；严禁超挖，土方开挖时，严禁挖土机冲撞支撑。

3.6.5基坑周边堆载控制在1t/m2之内。

3.6.6认真执行技术质量管理制度，及时积累技术资料，土方工程竣工后应由三方共同验收评定质量等级。

3.7 安全保证措施

3.7.1挖土机、运输车不要冲击工程桩。保证桩的稳定性。

3.7.2夜间挖土施工现场要有足够的照明，进出口处有专人指挥。避免发生交通事故，挖机回转范围内不得站人。

3.7.3加强做好各级安全交底工作。

3.7.4现场施工机械多，配合工种多，各类机械，各工种要遵守安全操作规程，注意相互间安全距离。

3.7.5道路进出口处设专人指挥，确保畅通、路口的安全、道路的整洁。

3.7.6在进出口处，铺设草袋，车辆开出时在大门由二人专门去泥，冲洗车胎每天安排专人不间断地检查、清扫、冲洗路面，保持内外路面清洁。

3.7.7专职安全员督促施工单位严格遵守南京市有关环卫、市容、场容管理的有关规定。

3.7.8专职安全员严格监督土方施工单位作业机械、作业人员;严格执行安全规程和施工方案要求，否则会同监理、业主作出相应处理。

3.7.9基坑开挖后及时做好周边防护栏（基坑周边用钢管扣件做成高度900mm的栏杆）及进入地下室基坑的防护爬梯，并用红黄相间的油漆涂刷，并架设安全行灯，挂设安全警示牌，确保行人安全。

4、支护、基坑等出现异常的应急措施

由于本工程跳水池、游泳池、训练池等处的土质较差，并且开挖比较深，最深处达8m多，待图纸出齐后，对比现场实际情况，将制定专题的施工方案。

5、±0.000以下钢筋工程

5.1 钢材与特种作业要求

5.1.1 钢筋进场必须具有质保书，应按规定取样复试，进场后分类堆放，挂牌编号。

5.1.2 焊接接头与机械连接接头操作者需持证上岗，并按规定先做试验，合格后方能投入正式施工。

5.1.3 机械连接、立焊、对焊接头依据规范随机取样、送检。

5.2 钢筋连接方法（除锚入支座或允许搭接区域）

5.2.1 钢筋竖向连接

框架柱d≥25均采用机械连接—锥螺纹、墩粗直螺纹。

剪力墙(包括暗柱)d≥22采用机械连接—电渣压力焊；14≤d<22埋弧焊(对焊)；d<14绑扎或绑扎加焊。

5.2.2 钢筋水平方向连接

d≥25均采用机械连接—套筒冷挤压。

d>22机械连接，锥螺纹、墩粗直螺纹。

14≤d≤22闪光对焊(优先采用)绑扎(或绑扎加焊)。

d<14绑扎或绑扎加焊

无论采用何种连接方法均必须满足图纸设计与规范要求。

5.3 钢筋下料加工

    钢筋采用集中制作下料成型，现场绑扎方式。

5.4 钢筋绑扎顺序

5.4.1 地下室底板钢筋绑扎顺序

    局部加深底板筋绑扎

                               →底板底筋绑扎→搭接地梁钢筋支架→

         承台底筋绑扎

        水电预埋           承台、底板面筋绑扎

→    地梁钢筋绑扎                              →  墙、柱插筋 → 地梁吊模

        设底板马凳          墙、柱插筋支架

5.4.2墙、柱钢筋绑扎

地下室平台放线                  水电预埋

                   →墙、柱钢筋绑扎 →              →墙、柱支模

   钢筋清理                          洞口加筋

5.4.3 一层平台(夹层)、梁、板钢筋绑扎

地下室墙、柱砼

                          →梁钢筋绑扎→板、底层钢筋绑扎→水电预埋

梁底支模

→一层平台板上层筋绑扎→平台砼浇筑→转上层

5.5钢筋的几种接头施工方法

5.5.1 闪光对焊

(1)闪光对焊工艺要求：

(2)钢筋对焊操作中，若出现异常现象或焊接缺陷时，查找原因，及时消除。

(3)钢筋对焊接头的外观检查结果应符合下列要求。

A 接头处不得有横向裂纹。

B与电极接触的钢筋表面对Ⅰ、Ⅱ级钢筋不得有明显的烧伤，对Ⅳ级钢筋不得有烧伤。

C 接头处弯折角度不得大于4°。

D接头处的钢筋轴线偏移，不得大于1/10钢筋直径，同时不得大于2mm。

E当有一个接头不符合要求时，应对全部接头进行检查，剔出不合格品，切除不合格接头，重焊后可进行二次验收。

5.5.2 钢筋锥螺纹接头

   (1)锥螺纹套筒的加工与检验

   A、套筒的材质必须符合设计要求。

     B、套筒的尺寸要与钢筋端头锥螺纹的牙形与牙数匹配，并应满足承载力略高于钢筋母材的要求。

     C、套筒的加工由专业工厂进行。各种规格的套筒外表面应有明显的钢筋级别及规格标记。

     D、套筒加工后，其两端的孔必须用与其相应的塑料密封盖封严。

     E、套筒加工和进场都必须严格和专门检查、验收、套筒的规格、型号与标记，套筒的内螺纹及圈数、螺距与齿高等是否符合要求。螺纹有无破损、歪斜、不全、锈蚀等现象。

     F、套筒加工质量采用同规格的锥螺纹塞规检查，当套筒大端边缘在直纹规大端缺口范围内时，套筒为合格品。钢筋套丝所需的完整牙应符合规范要求。

    (2)钢筋锥螺纹的加工与检验

    A、钢筋下料时，应采用无齿锯切割，其端头截面应与钢筋轴线垂直，不得翘曲。

     B、按规定对钢筋两端正确套丝，对大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度，避免损坏梳力。

    C、对加工好的丝扣用牙形规和卡规逐个进行自检。

   D、锥螺纹检查合格后，一端拧上塑料保护帽，另一端拧上钢套筒与塑料封盖，并用扭矩扳手将套筒拧至规定的力矩，以利保护与运输。

  (3)锥螺纹钢筋的连接与检验

    A、连接前，将下层钢筋上端的塑料保护帽拧下来露出丝扣，并将丝扣上的水泥浆等污物清理干净。

    B、连接时，将已拧套筒的上层钢筋拧到被连接的钢筋上，并用扭力扳手按规定的力距值把钢筋接头拧紧，直至扭力扳手在调定的力距值发出响声，并随物画上油漆标记，以防有的钢筋接头漏拧。

    C、钢筋拧紧力距的检查：首先目测已做油漆标记的钢筋接头丝扣，如发现有一个完整丝扣外露，应责令重新拧紧或进行加固处理，然后用质检用的扭力扳手对接头质量进行抽检。

    D、钢筋接头强度的检查：在连接前，按每种规格钢筋接头每300个为一批，做3个接头试样作拉伸试验。

E、力矩扳手应按规定每半年检定一次。

5.5.3墩粗直螺纹接头

(1)施工准备

A、材料

钢筋应具备出厂合格证和力学性能检验报告,进口钢筋还要有商检证明书和化学分析报告,所有检验结果,均应符合现行规范的规定和设计要求.连接套筒应有出厂合格证,一般为低合金钢或优质碳素结构钢,其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准的1.20倍,套筒表面要标注好被连钢筋的直径和型号,在运输、储存的过程中，要防止锈蚀和沾污。

B、翻样

进入钢筋翻样时，应综合考虑以下几个问题：接头位置要布置在受力较小的区段，邻近钢筋的接头宜适当错开，以方便操作，防止在钢筋密集区段，造成套筒间横向净距离难以满足大于25mm的要求，针对楼层待接钢筋的实际情况，选择好套筒的型号、丝扣的方向，及时调整因在下料、墩粗、加工丝纹，随机切断抽样检验，而切断了的钢筋及墩粗所预留的长度。

(2)主要施工方法

1）工艺流程

切割下料 →液压墩粗口→加工螺纹口→安装套筒→调 头→液压墩粗口→加工螺纹口→安装保护套→做好标识→分类堆放→现场安装

2）切割下料

对端部不直的钢筋要预先调直,按规程要求,切口的端面应与轴线垂直,不得有马蹄形或挠曲,因此刀片式切断机和氧气吹割都无法满足加工精度要求,通常只有采用砂轮切割机,按配料长度逐根进行切割。

3）液压墩粗

根据钢筋的直径和油压机的性能，以及墩粗后的外形效果，通过试验，确定适当的墩粗压力，操作中要保证墩粗头与钢筋轴线不得有大于4°偏斜，不得出现与钢筋轴线相垂直的横向表面裂缝，发现外观质量不符合要求时，应及时割除，重新墩粗，不允许将带有墩粗头的钢筋进行二次墩粗。

4）加工螺纹

钢筋的端头螺纹规格应与连接套筒的型号相匹配，加工后随即用配套的量规逐根检测，合格后再由专职质检员以一个工作班，按10%的比例随机抽样检验，当发现有不合格的丝头时，应全部逐个检验，并切除所有不合格丝头，重新墩粗和加工螺纹，验收合格后再及时用连接套筒或塑料帽加以保护。

5）钢筋连接

对连接钢筋可自由转动的，或不十分方便转动的场合，将套筒预先部分或全部拧入一个被连拉钢筋的螺纹内，而后转动连接钢筋或反拧套筒到预定位置，最后用扳手转动连接钢筋，使其相互对顶锁定连接套筒；对于完全不能转动，如弯折钢筋，或还要调节钢筋内力的场合，如施工缝、后浇带，可将锁定螺母和连接套筒预先拧入加工的螺纹内，再反拧入另一根钢筋端头螺纹上，最后用锁定螺母锁定连接套筒 ，或配套应用带有正反丝扣的丝牙和套筒，以便从一个方向上，能松开或拧紧两根钢筋，以达到锁定的连接效果。

(3)质量控制和检查验收

工程中应用等强直螺纹接头前，应具备有效的型式试验报告，并对工程中将使用的各种规定接头，均应做不少于3根的单向拉伸试验，其抗拉强度应能发挥钢筋母材强度或大于1.1倍钢筋抗拉强度标准值.施工中要注重对切割下料、液压墩粗和螺纹加工的外观检查验收工作,严格把好自检、交接检和专职检的过程控制关。接头的现场检验按验收批进行，同一施工条件下，用同一批材料的同等级别、同规格接头，以500个为一个验收批进行验收，不足500个也作为一个验收批，对接头的每一个验收批，必须在工程结构中随机抽取3个试件作单向拉伸试验，当3个试件的抗强度值，都能发挥钢筋母材强度或大于1.1倍钢筋抗拉强度标准时，该验收批为合格。有一个试件的抗拉强度不符合要求时，应再取6个试件进行复检，复检中如仍有一个试件不符合要求，则该验收批为不合格，对不合格接头应会同有关部门进行处理或降级使用。

（4）直螺纹连接钢筋制作工艺：

制作工艺分三个步骤：A钢筋端部墩粗；B在墩粗段上切削直螺纹；C利用连接套筒对接钢筋。

钢筋端部的墩粗依靠专门设计制造的墩头机，每个墩头所需时间30-40s，每台班约可墩400-500个。墩头设备自重轻、便于运至工地对钢筋进行现场加工。

墩头结束后，在专用套丝机上切削加工螺纹。

现场用连接套筒对接钢筋，用普通扳手拧紧。

（5）技术参数和接头性能

1）技术参数

连接套筒的设计抗拉强度大于等于钢筋设计抗拉强度的1.2倍,标准型连接套筒的规格尺寸见下表                                                                表十四

2）接头性能

按《钢筋机械连接通用技术规程》（JGJ107-96）中A级接头性能要求,试件应断于钢筋母材，达到与母材等强。

5.5.4 套筒冷挤压连接

(1)设备及材料组成

A、挤压连接设备

由压接钳、超高压电动泵站及超高压软管组成。
