第一章 工程总体概述
1、工程概况
工程名称:----市第三人民医院医疗综合大楼消防、报警系统
建设单位:----市第三人民医院
设计单位: 省建筑设计研究院
工程地点:----市青年中路99号
----市第三人民医院医疗综合大楼,地上十九层,地下一层,建筑面积地上部分33728平方米,地下室4298平方米,建筑高度80米。1-3层为门诊,4-6层为医技科室,7、8两层为手术室,上部为设备层,9-19层为病房,屋顶为电梯机房、水箱间,地下一层平时为水池、水泵房、制冷机房、变配电室和车库等,战时为五级人防。本次消防工程包括以下几个系统:火灾自动报警及联动系统、室外给水系统(含消防)、室内消防水系统(消火栓、喷淋)、消防增压系统、地下室通风、防排烟系统、气体灭火系统、防火卷帘控制系统。
1.1消防水
消火栓系统:消火栓系统水平和竖向均成环状布置,有两路进水管从泵房引入设计流量30L/S,SG24/65自救式消火栓,Φ19直流水枪,衬胶水龙带25m,水枪充实水柱13m,消火栓箱内设启动按钮,可以远程启动消防泵并报警。屋顶水箱间设消防水箱一只,贮存消防水量18m3,消火栓系统设置独立的泵罐增压设备,膨胀罐有效容积大于300L。室外设水泵结合器两只。室外消防用水量20L/S,由室外市政管网提供,设施外消火栓4只,间距不大于80m。
自动喷洒系统:地上部分按中危险Ⅰ级设计,设计喷水强度为6.0L/min.m2,地下车库为中危险Ⅱ级,设计喷水强度为8.0L/min.m2,采用快速响应玻璃球闭式喷头,额定温度68℃。消防泵房设在地下室,消防泵一用一备,设计流量28L/S,设湿式报警阀5只,水泵结合器2只。在报警阀前一次减压,保证每层压力不大于0.4MPa。屋顶设增压设备,膨胀罐有效容积大于150L。
消防水池、消防水泵房设在地下室,消防泵均为一用一备,消防水池有效容积300m3。

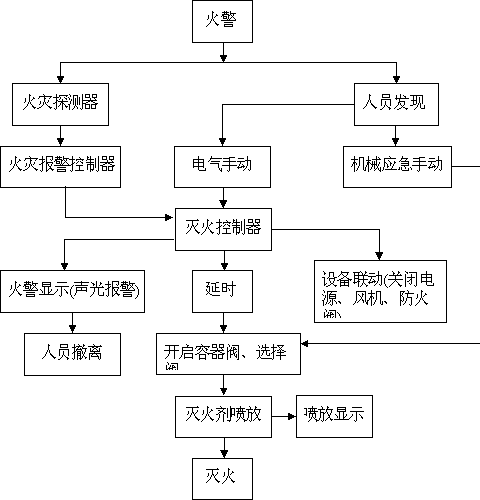

地下一层配电室设无管网式气体自动灭火设备,其他各层配置手提式灭火器,布置详消防平面图,灭火器均与消防箱同箱设置,各层配置情况见下表:
位置 | 级别 | K | 面积m2 | 计算值(A) | 设计值(A) | 保护距离 |
门诊层 | 严重危险级 | 0.5 | 4200 | 42 | 3Ax14 | 15 |
病房层 | 严重危险级 | 0.5 | 1300 | 13 | 3Ax6 | 15 |
配电室 | 中危险级 | 全淹没 | 65 | 175m3 | ZMX-90(2) |
|
1.2火灾自动报警及消防联动系统:
根据《火灾自动报警系统设计规范》规定:本工程防火等级为一级,采用控制中心报警系统。消防控制室设于一层,消防控制室的门向疏散方向开启。每个独立的房间做为一个探测区域,设置智能超薄型离子感烟探测器,楼梯间、电梯前室、电气竖井及走廊亦设探测器,在每层主要出入口设置手动火灾报警按钮。
在每个手动火灾报警按钮旁边设置消防电话插口,配电室、消防电梯机房等消防设备用房设置消防电话分机。消防控制室设置可直接报警的外线电话。
在走廊设置火灾应急广播,当地下层发生火灾时,应先接通着火层及首层的应急广播,切断着火层的非消防电源,启动着火层的事故照明灯;当首层发生火灾时,应先接通首层及二层的应急广播,切断首层的非消防电源,启动首层的事故照明灯;当二层及以上的楼层发生火灾时,应先接通着火层及其相邻的上、下层的应急广播,切断着火层的非消防电源,启动着火层的事故照明灯。消防控制室在确认火灾后,控制电梯全部停于首层并接受其反馈信号。在二至十九层及地下一层设置楼层显示盘。当任一层发生火灾时,应联动切断地下一层供氧干管电磁阀。
消火栓泵的控制:消火栓泵、消火栓稳压泵均可由压力开关自动及手动控制,消火栓泵还可由消火栓按钮直接启动。
自动喷洒泵的控制:喷洒泵、喷洒稳压泵均可由压力开关自动及手动控制,还可在联动控制台上通过手动控制,并接受其反馈信号。所有排烟阀、排烟口、防火阀、正压送风阀的状态信号送至消防控制室显示。
防火卷帘门的控制:卷帘门由其两侧的烟、温组合探测器自动控制。消防疏散通道的卷帘门分两步落下,防火分区隔断用卷帘门为一步落下。卷帘门动作信号报消防控制室。卷帘门下降时,在门两侧应有警报装置。卷帘门应设熔片装置及断电后的手动装置。
1.3地下室通风、防排烟系统
本工程人防地下室通风由----市规划设计院有限公司设计,地上防排烟系统由山东省建筑设计研究院设计。
人防地下室通风:本工程为单建式五级人防工程及普通地下室,其中人防建筑面积3919m2,平时为小汽车停车库和设备用房,战时人防工程分A防护单元为装备掩蔽部;B防护单元为专业人员掩蔽部,掩蔽专业人员100人;其余部分均为普通地下室,战时不作防护处理。汽车库平时通风时,利用机械通风的方式,利用新风机从竖井经扩散室机械进风(或坡道口自然进风),通过排风口用排风机经扩散室从竖井排出室外,平时汽车库通风及排烟均通过通风调节器根据车库内的空气质量要求控制进排风机运行;火灾,进风机作补风机使用,此时排风机兼作排烟风机,排烟风机高速运行;自行车库通风方式同汽车库。战时A防护单元送风系统采用清洁式通风,进风次数均为1~2次/小时;排风系统采用超压排风方式,由防爆破活门、两道密闭阀门及排风口组成。战时B防护单元进风系统采用清洁式、滤毒式通风时,新风经防护设备、除尘、滤毒设备后,由送风机送入工事内部,采用清洁式通风时,新风量为4000m3/h,经除尘器过滤的空气由两台电动脚踏风机送入,采用滤毒式通风时,新风量为1900m3/h,经除尘器、过滤吸收器三级过滤的空气由两台电动脚踏风机送入,采用隔绝式通风时,利用清洁式送风机进行室内空气循环;战时B防护单元排风系统采用清洁式通风,厕所及室内污浊空气经厕所间排风口由排风管道超压排除室外,采用滤毒式通风时,工事全超压,当测压装置认定工事内外压差小于50Pa时,不允许人员出入。
防排烟系统:防烟楼梯间及前室、合用前室均采用机械加压送风的防排烟系统,其中防烟楼梯间每隔两层设置常开自垂式百叶送风口,前室、合用前室设置常闭格栅式送风口,火灾时开启着火层及上一层;走廊侧墙上设置板式排烟口,进行机械排烟,火灾时开启着火层排烟口。
2、施工组织总体设计
----市第三人民医院医疗综合大楼是第三人民医院标志性建筑,也是第三人民医院迈向综合性医院重要的一步。为了工程的安装质量和顺利竣工,从以下几个方面对施工进行总体设计:
(1)本工程的质量标准:符合国家质量验收标准,一次性通过验收。
(2)本工程的质量目标:符合“扬子杯”验收标准。
(3)本工程的工期目标:预留、预埋与土建同步,安装在中验后6个月内完成,并服从总承包管理单位对工期的要求,安装工程争取提前一个月完成。
(4)本工程的安全目标:重伤死亡事故为零;轻伤频率≤1‰
(5)本工程的安全文明及环境保护目标:施工现场达到“省级文明工地”要求。
3、方案的针对性及施工段的划分
----市第三人民医院医疗综合大楼是医院标志性建筑,从消防安
装角度看,此工程消防、报警系统安装专业性很强,消防要求很高,
与一般民用建筑比较有以下几个针对性特点:
(1)医院工程消防要求相当高,由于建筑功能分部很广,每一个科
室的消防特点也不同,施工专业性要求高;
(2)防火分区的病房、产房、手术室、精密贵重医疗设备用房等均
应采用耐火极限不低于1小时的非燃性材料与其它部分隔开;
(3)由于医院平时人员密集,因此对疏散指示、应急事故照明、防
排烟、疏散通道等,比一般性民用建筑要求高,其施工要求也比一般
性民用建筑要求高;
(4)消防专业工程的专业性很强,技术难度很高,联动调试尤其是
本工程的难点和关键,大楼消防功能的最终实现是通过联动调试来实
现的;
(5)该工程的质量标准要求是“扬子杯”,对消防专业施工提出了
更高的要求;
(6)针对消防专业施工的特点,该工程施工划分为以下几个阶段:
a施工准备、配合预留、预埋阶段
b中验后的安装阶段
c消防联动调试,竣工验收阶段
第二章 项目组织机构

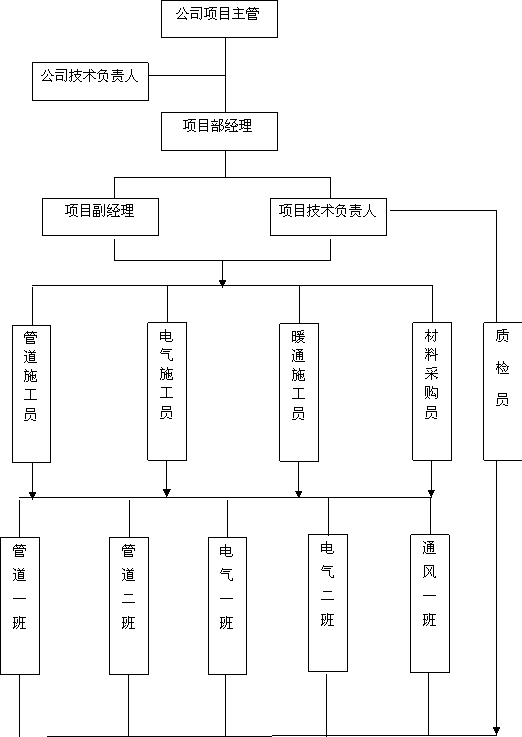

1、现场项目组织机构网络图
2、项目管理班子人员配备表
序号 | 姓 名 | 资 格 | 本项目职务 | 专 业 |
1 | 陈德新 | 公司副总经理 | 公司项目主管 | 给排水 |
2 | 殷建华 | 工程师 国家一级建造师 | 项目经理 | 暖通 |
3 | 徐宝国 | 工程师 国家一级建造师 | 项目副经理 | 设备安装 |
4 | 沈长春 | 工程师 国家一级建造师 | 项目技术负责人 | 自动化 |
5 | 冯加东 | 工程师 | 管道施工员 | 给排水 |
6 | 唐建华 | 工程师 | 电气施工员 | 电气 |
7 | 许小勇 | 助理工程师 | 暖通施工员 | 暖通 |
8 | 郭 锐 | 工程师 | 质检员 | 暖通 |
9 | 李吉林 | 助理工程师 安全主任 | 安全员 | 给排水 |
10 | 王 丽 | 助理工程师 | 资料员 |
|
11 | 钱井生 | 经济师 | 采购员 |
|
12 | 季明虎 | 材料保管员 | 保管员 |
|
13 | 季明虎(兼) | 设备计量员 | 计量员 |
|
3、项目主要管理人员简历表
姓 名 | 殷 建 华 | 项 目 职 务 | 项 目 经 理 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
殷建华1968年出生,1991年毕业于安徽工学院,所学专业暖通,被评为工程师,国家一级建造师。
担任----七彩城商贸大厦(建行)项目经理,得到业主和监理的一致好评,该工程被评为“扬子杯”。
担任----附属医院急诊楼项目经理,该工程被评为“扬子杯”。
担任----康复医院项目经理,得到业主和监理的高度评价,该工程被评为“紫琅杯”。
担任----友谊置业消防工程项目经理,该工程被评为“紫琅杯”。
2003年被评为----市建筑业优秀项目经理。
2005年被评为江苏省建筑业优秀项目经理。
|
项目主要管理人员简历表
姓 名 | 徐 宝 国 | 项 目 职 务 | 项 目 副 经 理 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
徐宝国1965年出生,1990年毕业于重庆建筑工程学院,所学专业建筑机械,被评为设备安装工程师,国家一级建造师。
担任----农业银行大楼项目副经理,工作表现得到了业主和监理的一致好评。
担任----第一人民医院门诊楼安装工程项目经理,该工程获得了“紫琅杯”。
担任----有斐大饭店项目副经理,该工程获得了“扬子杯”。
2005年被评为----市建筑业优秀项目经理。
2006年被评为江苏省建筑业优秀项目经理。
|
项目主要管理人员简历表
姓 名 | 沈长春 | 项目职务 | 项目技术负责人 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
沈长春1966年出生,1989年毕业于上海自动化专科学院,所学专业自动化控制,被评为工程师,国家一级建造师。
担任----有斐大饭店项目技术负责人,工作认真严谨,得到业主和监理的一致好评,该工程被评为“扬子杯”。
担任----建设银行大楼工程技术负责人,该工程获得“扬子杯”。
担任----第一人民医院门诊楼工程项目技术负责人,该工程获得“紫琅杯”。
担任上海奉城水厂项目经理,工作认真负责,得到甲方、监理以及合作单位的一致好评。
|
项目主要管理人员简历表
姓 名 | 冯加东 | 项目职务 | 消防水工程师 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
冯加东1979年出生,2000年毕业于扬州建筑专科学校,所学专业给排水,被评为工程师。
担任----国际大厦工程给排水施工员,工作认真负责,得到业主和监理的高度评价。
担任----第一人民医院门诊楼工程给排水施工员,该工程获得“扬子杯”。
担任----体育会展中心(体育场)项目技术负责人,工作认真负责,得到业主和监理的高度评价,该工程正在申报“扬子杯”。
|
项目主要管理人员简历表
姓 名 | 唐建华 | 项目职务 | 电气工程师 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
唐建华1969年出生,1991年毕业于----建筑专科学校,所学专业建筑电气,被评为工程师。
担任----建设银行大楼工程电气施工员,该工程获得了“扬子杯”。
担任----老年康复医院门诊楼工程电气施工员,该工程获得“紫琅杯”。
担任----附属医院急诊楼工程电气施工员,该工程获得“扬子杯”。
担任如皋污水处理厂工程电气施工员,工作认真严谨,得到业主和监理的高度评价。 |
项目主要管理人员简历表
姓 名 | 许小勇 | 项目职务 | 暖通工程师 |
个
人
简
历
及
承
担
过
主
要
工
程
业
绩 |
许小勇1981年出生,2003年毕业于南京工业大学,所学专业暖通,被评为助理工程师。
担任上海安格环保中国有限公司电子厂房项目暖通施工员,该工程获得“申安杯”。
担任上海热电仪表工程项目暖通施工员,工作认真严谨,得到业主和监理的一致好评。
担任----体育会展中心(体育场)项目暖通施工员,工作认真负责,得到业主和监理的一致好评。 |
第三章 施工现场平面布置和临时设施、临时道路布置
1、施工总体部署
1.1施工总体部署
根据招标文件的要求、图纸的设计,以及现场勘察情况的了解进行施工部署。
经项目部和公司各专业工程师仔细研究施工图纸,认真学习招标文件,对工程量清单认真核对,综合项目部和公司技术人员对工地现场的考察,认为本工程具有工程量较大、系统较复杂、多工种同时进场交叉施工作业,需进行科学合理地安排组织施工,确保工程的质量目标、工期目标、安全环境等多项目标的顺利实现。
1.2施工部署方案
本工程在----市卫生系统影响很大,公司领导特别重视,在公司领导和项目经理部的具体指导下,调动公司的技术骨干和劳务公司施工精兵强将,在充分理解施工图纸的同时,到现场作了详细的考察。
根据施工现场条件,等土建地下室施工完毕、拆模后,并和总包单位、业主进行认真的沟通,项目部立即在现场开辟一块约120平方米左右的场地用于制作加工,临时用电根据计算分析,安装高峰时的用电电流为60A,总功率为30KW,拟从总配电间引一根VV5*16电缆至安装总计量配电间,具体临时设施参见施工平面布置图。
具体在每个施工区域内采用竖向分层,由下至上,逐层流水的施工作业方法。做到工序与工序之间紧密衔接,环环相扣,互相督促,有效的防止窝工,盲目赶工的现象产生。使施工中的各个环节均能处在有效的受控状态。
2、劳动力部署
对于本工程施工,我公司将派出劳务公司施工技术力量最强的施工班组进行施工,该施工班组现有人数约60人,管钳工25人,电工18人,通风工10人,电焊工6人,其中高级工有25人。施工班组的所有人员均受过严格的技术训练和岗位教育,施工员、技术员、材料员、安全员、质量检查员“五大员”配备齐全。公司派出的项目部管理人员也均是长期在施工一线从事施工管理工作,具有丰富的施工管理经验,技术水平很高,能够解决现场施工出现的各种问题。
该施工班组的各种工种配备齐全,且长期参加本公司的大型消防安装工程的消防、监控、报警以及其他弱电工程。施工经验相当丰富,完全可胜任----市第三人民医院医疗综合大楼消防、报警系统的施工任务。
3、现场管理制度
为确保工程质量目标、工期目标、安全环境目标的顺利实现,我项目部根据公司的程序文件和规章制度,结合本工程的实际情况,制订了下列技术、施工管理制度:
(1)图纸会审制度;技术责任制度;
(2)专业工程师责任制度;
(3)施工技术交底制度;
(4)安全技术交底制度;技术复核制度;
(5)设计变更程序制度;
(6)施工进度调控制度;
(7)合同管理制度;
(8)成本管理制度;
(9)材料采购保管制度;
(10)ISO9001质量体系保证制度;
(11)项目经理、副经理工作权限、责任制度;
(12)现场防火安全管理制度;
(13)特殊工种持证上岗制度;
(14)采购、材料验收制度;
(15)仓储管理制度;
(16)工程隐蔽验收、中间验收制度;
(17)工程验收制度;
(18)工程后期工作制度;
(19)各施工班组责任制度。

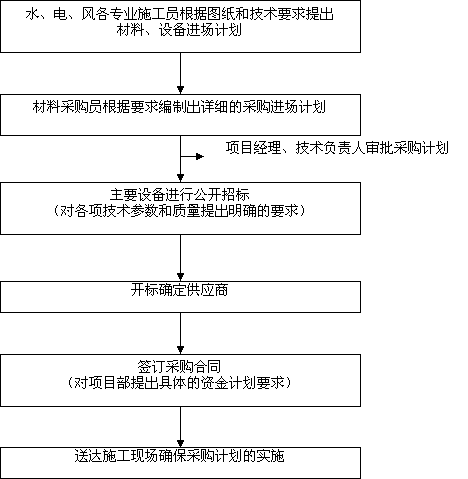

4、材料准备
本工程我公司将发挥公司整体的采购优势和资金优势,充分利用公司采购网络资源,配备专职的采购人员,确保能采购到物美价廉的产品和材料,采购员根据各专业工程师提出的材料进场计划,经项目经理批准采购计划后实施采购,所有采购的材料都必须符合国家规范和设计要求,杜绝不合格品和不合格半成品进入施工现场。
5、进度保证措施
根据监理批准的项目进度计划,合理安排资源,并检查、督促、落实。如工程总进度计划改变,则作相应调整。为确保施工项目进度计划的实现,主要采取以下措施:
5.1及时分析、随时调整、确保总进度
现场施工中,各专业进度控制都应有具体的分工,具有完善的进度控制组织系统,始终让进度计划处于动态控制中。
在施工中,每天检查施工实际进度情况,并将其与计划进度相比较是否有出入,若出现偏差,及时分析产生的原因和对工期影响的程度,制定必要的调整措施,修改原计划,不断如此循环,及时调整,确保工程总进度目标的实现。
5.2合理安排施工工序
为加快施工进度,各专业技术人员,根据各专业特点和施工总进度计划,编制消防水系统、火灾自动报警系统、防排烟系统施工进度控制网络计划图。
5.3做好采购、供应计划,确保材料按时进场
项目部根据现场进度计划,各专业工程师做出详细的施工图预算,从而编制出所需的设备、主材和辅材的施工用料计划,提前一个月做好设备、材料的供应计划,保证资金到位。成品、半成品要按计划提前加工,按施工进度计划要求的时间进场。
根据施工进度要求及施工进度网络控制计划,编制甲供设备、材料进场计划,报业主批准,并及时跟踪落实。
6、施工现场平面布置图(详见附表一)
第四章 施工进度计划和各阶段进度的保证措施
1、工期目标:预留、预埋与土建同步,安装在中验后6个月内完成,并符合总承包管理单位对工期的要求,争取提前一个月完成。
2、施工进度网络图(详见附表二)
3、施工计划管理程序
业主、总承包单位的总进度计划 |
编制消防、报警系统进度计划 |
监理、业主批准后 |
各专业编制详细的施工进度 |
合理安排施工流程(交叉作业) |
4、施工各阶段进度的保证措施
4.1组织与技术措施
(1)我公司对此工程十分重视,将委托公司一名副总经理具体主管本工程的组织实施,协调并调用各方面的人力、财力、物力资源,确保本工程施工的顺利、高速、高质量进行。
(2)专门成立安装施工技术组,负责安装施工进度计划的编制及动态管理,确保安装施工技术的经济合理性,提高工程质量,确保人力、物力、财力的合理投入,加快安装施工速度。
(3)选调优秀管理人员组成本工程现场项目经理部,对该工程安装施工实行计划、组织、协调、控制、监督和指挥职能。要求本工程的项目经理具有丰富的大型工程项目管理经验,如能中标承建本工程,本公司将委派本公司最优秀的壹级项目经理殷建华负责此项工程的施工,该同志具有丰富的施工经验,较强的安装施工技术水平,更具有丰富的施工管理水平,所负责的工程均一次验收合格,并有多项工程获省“扬子杯”优质工程奖,在公司员工中及安装施工企业界有着较高的声誉。项目技术负责人不仅具有丰富的安装施工经验,并有较高的安装施工中专业技术水平,承当并负责过多项大型、高难工程;项目部组成人员年轻有为,大部分具有丰富的大型工程安装施工经验,同时又具备丰富的专业技术技能,能吃苦耐劳,具有较强的敬业精神。
(3)工程中标后,随即进行现场安装施工平面的优化设计,并与土建施工单位协调。
(4)强调方案先行,样板先行的原则。
(5)充分识别安装施工过程中涉及的质量、安全等因素,认真进行评价,制定相关的应急准备与预案措施。
(6)保证充足的劳动力投入,我公司安装施工人员充足,工种齐全,对于本工程的安装施工,我公司均由本公司的安装施工人员进场安装施工,劳动力由劳务公司统一调配,以满足工程施工的需要。
(7)在安装施工中以总工期为目标,以阶段控制计划为保证,采取动态管理,使安装施工组织科学化,合理化,确保阶段计划按期或提前完成。采用Microsoft Project2002项目管理软件辅助进行项目安装施工进度控制,合理使用“人力、物力、财力”资源,向关键工序要时间,从非关键线路中挖潜力,动态控制工程安装施工进度。
(8)积极采用“新技术、新工艺、新设备、新材料”,本工程科技含量高,“四新技术”的采用是确保工程如期竣工的关键。
(9)高标准执行ISO9001质量体系程序文件,精心组织安装施工。质量体系程序文件本身要求,凡涉及“用户、质量、信誉”行为,进行严格的过程控制,杜绝质量通病,保证过程安装施工的顺利进行。
(10)认真贯彻执行ISO14001环境管理体系以及CNGOHSAS18001职业健康安全管理体系标准及公司管理手册和程序文件,并将相关信息即时传递给相关方,以确保相关方不影响工程的顺利开展。
(11)在项目实施过程中,规范安全保证体系的运行,以安装施工安全来确保工期目标的实现。
(12)推行全面计划管理,认真编制切实可行的工程总进度计划,网络计划和相应的月、旬、周施工作业计划,所有计划均由许多项目管理软件辅助进行。对每个作业班组下达生产计划任务书,使施工生产上下协调,长、短期计划衔接。利用微机控制全面进度计划,坚持日平衡、周调度,确保月计划的实施,从而保证该工程总工期的实现。
(13)设立安装施工工期进度奖与工期保证金制度。根据本投函的履约工期保证金,层层分解到各个安装施工进度控制点,然后再分解到各个作业、工种、班组,以每日生产计划任务书为依据,根据每周生产进度计划进行考核,完成生产计划班组给予奖励,完不成则承担相应处罚,并且安排其他班组参加,确保当月生产安装施工进度计划完成。
(14)投入足够的周转材料、安装施工机械超常规投入,以确保安装施工需要。根据安装施工机械、周转材料一览表的要求,及时组织进场。
(15)处理、配合并协调好同业主指定分包工程间的关系,不仅保证工程的安装施工质量,确保安装施工安全,同时保证工程安装施工的顺利开展。
(16)发挥我公司多年积累的管理优势,协调各支作业队伍,平面分区域同步进行,立体交叉施工,确保工期目标的实现。
(17)为充分体现我公司的安装施工技术水平,我们运用了先进的测量技术和工厂化施工等技术,依靠技术领先,确保工程建设的顺利快速进行。
4.2与土建配合阶段的措施
(1)首先根据土建的施工计划,制定出详细的配合节点计划,从人、机、料、法、环五个方面落实到位。
(2)参与甲方监理主持召开的施工协调会,及时了解土建单位与甲方的意图,以便及时调整施工准备工作,决不影响施工总体进度,必要时实行三班运转制度,日夜赶进度。
(3)为了保证安装进度,在土建一层、二层拆模后,在主体配合阶段便安排施工,合理制造和提前展开作业面,例如地下室玻璃钢风管、消防水管的施工。
4.3安装阶段的措施
(1)土建主体结构封顶后,机电安装便进入高峰期,在这期间项目部应将施工进度计划以天为计算单位排出节点控制计划,发现进度偏差及时分析原因,找出差距,采取有力措施只许提前不许落后。
(2)项目部每天晚上要召开碰头会,水电风各个专业要安排好合理的工艺流程,立体交叉作业、新技术、新工艺要充分应用,提高工作效率。
(3)在安装高峰期的后期,装饰队伍进场施工,这时要主动和装饰队伍协调,安排好施工的流程,不影响总体竣工进度。
(4)由于机电安装工作量很大,投入的施工机械设备也很多,为了使施工机具及时维修和保养,专门成立一个设备工具的维修班组,仓库内备有易损件和备用设备及时更换和维修。不能因为设备的投入而影响施工进度。
4.4调试阶段的措施
调试工作对工期影响看似不大,实际很重要。虽然调试顺利则时间很短,一旦出现问题就会耽误工期,因此保证调试的顺利进行,显得很重要,从而为保证工期打下良好的基础,因此从以下几个方面确保调试阶段的工期。
a.首先编制调试方案,由施工单位和设备商等有关人员参加编制,最后报监理、业主审核批准实施。
b.制定出调试出现问题应急预案,及时解决调试中的重大问题。
c.所有调试用的仪器、仪表等设备及时效验后投入使用。
d.调试过程中业主、设备商、施工单位等要通力合作,一心一意为业主作想,想方设法让调试工作顺利进行以确保工期,同时确保大楼消防功能的实现。
第五章 各分部分项工程的施工方案及质量保证措施
1、室外给水系统(消防)施工方案
本工程室外消防水管设计为球墨铸铁管(胶圈接口)。

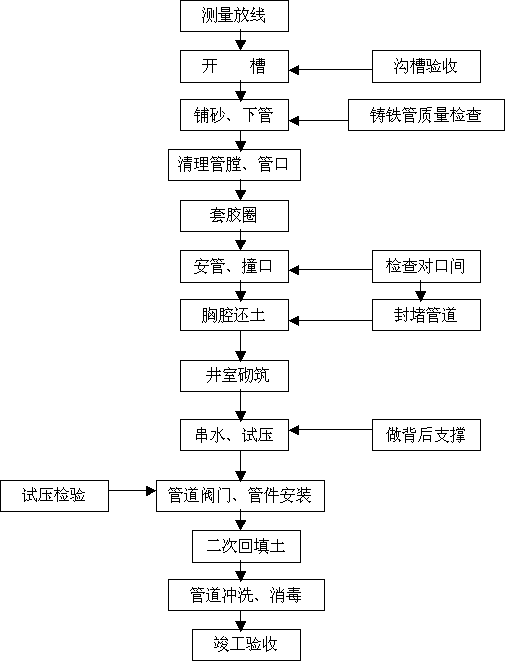

球墨铸铁管安装(胶圈接口)的工艺流程
1.1沟槽开挖
1.1.1沟槽开挖前工作
开槽前要认真调查了解地上地下障碍物,以便开槽时采取妥善加固保护措施,根据业主方提供的现况地下管线图和我公司的现场调查,统计出现况地下管线情况,采取有效措施加以保护。
1.1.2沟槽开挖形式
根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定:
槽深h<3.0米时,槽帮坡度i为1:0.33;
b. 槽底工作面的确定:
管道一侧工作面宽度情况详见下表:
管道结构外径D1 | 管道一侧的工作面b1 |
金属管道 | |
D1≤500 | 300 |

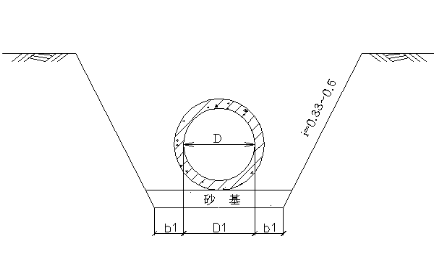

c. 沟槽断面形式(见下图)
沟槽开挖断面
1.1.3开挖方法
a.土方开挖采用机械开挖,槽底预留20cm由人工清底。开挖过程中严禁超挖,以防扰动地基。对于有地下障碍物(现况管缆)的地段由人工开挖,严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行,以利排水。
c.挖槽土方处置,按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放,但不得覆盖测量等标注,均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划,作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽,槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地勘部门联系,共同研究基底处理措施,方可进行下道工序。
1.2下管
在沟槽检底后,经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致,同时在各接口处掏挖工作坑,工作坑大小为方便管道撞口安装为宜。
1.3 清理承口
清刷承口,铲去所有粘结物,如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
1.4清理胶圈,上胶圈
将胶圈清理洁净,上胶圈时,使胶圈弯成心形或花形放在承口槽内就位,并用手压实,确保各个部位不翘不扭。胶圈存放注意避光,不要叠合挤压,长期贮存在盒子里面,或用其他东西罩上。
1.5清理插口表面
插口端是园角并有一定锥度,在胶圈内表面和插口外表涂刷润滑剂(洗涤灵),润滑剂均匀刷在承口内已安装好的橡胶圈表面,在插口外表面刷润滑剂刷到插口坡口处。
1.6接口
插口对承口找正,支立三角架,挂手扳葫芦,套钢丝绳,扳动手扳葫芦,使插口装入承口。并注意撞口一定要撞到白线的位置,保证角度≯3度。
1.7检查
第一节管与第二节管安装要准确,管子承口朝来水方向。安完第一节管后,用钢丝绳和手板葫芦将它锁住,以防止脱口。安装后,检查插口推入承口的位置是否符合要求,用探尺插入承插口间隙中检查胶圈位置是否正确,并检查胶圈是否撞匀。
1.8安装注意事项
1.8.1管子需要截短时,插口端加工成坡口形状,割管必须用球墨铸铁管专用切割机,严禁采用气焊。
1.8.2上胶圈之前注意,不能把润滑剂刷在承口内表面,不然会导致接口失败。
1.9井室砌筑
1.9.1砖砌前,将砖砌部位清理干净,洒水湿润。对凿毛处理的部位刷素水泥浆。
1.9.2不同形式的井室,墙体尺寸控制及排砖方法均不同,具体方法如下:
a.井室为矩形时,在墙体的转角处立皮树杆,以控制墙体垂直度和高度。砌筑前先盘角,然后挂线砌墙。采用满丁慢条砌筑方法,砖墙转角处,每皮砖需加七分头砖。
b.井室为圆形时,以圆心为控制中心挂线,随砌随检查井室尺寸。采用丁砖砌法,两面排砖,外侧大灰缝用“二分枣”砌筑。砌完一层后,再铺浆砌筑上一层砖,上下两层砖间竖向缝错开。
1.9.3砖砌采用“三一”法砌筑,即一铲灰、一块砖、一挤揉。若采用铺浆法砌筑时,铺浆长度不超过500mm。
1.9.4砖砌体水平灰缝砂浆饱满度不得低于90%,竖向灰缝采用挤浆或加浆法,使其砂浆饱满。严禁用水冲浆灌缝。
1.9.5砌筑时,要上下错缝,相互搭接,水平灰缝和竖向灰缝控制在8—12mm。
1.9.6井室中踏步随井室墙体砌筑随安装,位置准确,随时用尺测量其间距,在砌砖时用砂浆埋设牢固,不得事后凿洞补装,砂浆未凝固前不得踩踏。
1.9.7钢筋混凝土盖板安装采用汽车吊吊装就位,安装前用设计要求进行座浆。
1.9.8勾缝
a.勾缝前检查墙体灰缝深度,有无瞎缝。清除墙面杂物,洒水湿润。
b.勾缝要求深浅一致,交接处平整,一般比墙面深3—4mm。
c.勾完一段清扫一段,灰缝不得有舌头灰、毛刺。
1.10沟槽回填
1.10.1水压试验前,除接口处管道回填至管顶50cm以上
1.10.2管道两侧回填高差不超过20cm。
1.10.3回填分层进行。管道两侧和管顶以上50cm用木夯夯实,每层虚铺厚度不大于20cm;管顶以上 50cm 至地面用蛙式打夯机夯实,每层虚铺厚度20-25cm;应做到夯夯相连,一夯压半夯。
1.10.4分段回填时,相邻两段接茬呈阶梯形。
1.10.5回填土不得有石块、房渣土等不能夯实的土质,防腐层周围用细土回填,检查井周围采用石灰土回填。
1.10.6回填压实度标准:
胸腔部分 ≥95%
管顶以上50cm范围内 ≥85%
其余部位 ≥90%

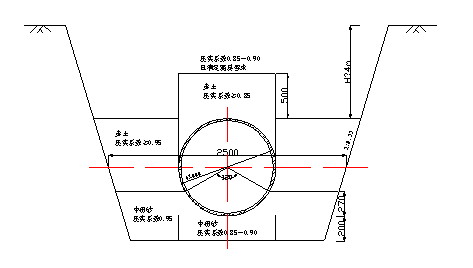

路面以下部分符合道路专业要求(见下图)
沟槽回填
1.11水压试验
1.11.1进行水压试验应统一指挥,明确分工,对后背、支墩、接口、排气阀等都应规定专人负责检查,并明确规定发现问题时的联络信号。
1.11.2管道接口完成后,用短管甲、短管乙及盲板将试压管段两端及三通处封闭,试压管段除接口外填土至管顶以上50cm并夯实。做好后背及闸门、三通等管件加固。由低点进水,高点排气,注满水后浸泡24小时后,在试验压力下10min降压不大于0.05Mpa时,为合格。
1.11.3水压实验应逐步升压,.每次升压以0.2Mpa为宜,每次升压以后,稳压检查没有问题时再继续升压。
1.11.4冬季进行水压时应采取防冻措施。可将管道回填土适当加高,用多层草帘将暴露的接口包严;对试压临时管线缠包保温,不用水时及时放空。
1.11.5水压试验时,后背、支撑、管端等附近不得站人,检查应在停止升压时进行。
1.12 冲洗、消毒
1.12.1管道冲洗前应制定冲洗方案,管道冲洗时流量不应小于设计流量或不小于1.5m/s的流速。冲洗时应连续进行,当排出口的水色透明度与入口处目测一致时即为合格。
1.12.2冲洗时间应安排在用水量较小、水压偏高的夜间进行。选好排放地点,确保排水线路畅通,排水管截面不得小于被冲洗管的1/2。
1.13 勾头
1.13.1勾头前与管理单位联系,取得配合,确定勾头位置,施工安排,需要停水接管必须事先商定准确时间并严格执行。
1.13.2挖工作坑、集水坑,做好支撑、防护栏杆,并配备优质水泵抽水。
1.13.3勾头时,旧管中存水流入集水坑,随即排除。在新装闸门与旧管之间的各种管件必须经过消毒方可安装。
1.14质量标准
检查井允许偏差表
序号 | 项目 | 允许偏差(mm) | |
1 | 井室尺寸 | 长、宽、直径 | +20 |
2 | 井筒直径 | +20 | |
3 | 井口高程 | +20 | +20 |
4 | 路面 | 与道路一致 | |
5 | 踏步安装 | 水平及垂直间距、外露长 | ±10 |
管道安装允许偏差见下表
项目 | 允许偏差 | 检测频率 | 工序 |
槽底高程(mm) | 15 | 10m一点 | 开槽 |
砂垫层高程(mm) | 5 | 10m两点 | 砂垫层 |
对口高程(mm) | +5 | 10m两点 | 管道安装 |
对口中线位移(mm) | +20 | 5m一点 | 管道安装 |
稳压5min压力降(Mpa) | 0.1 | 每口一次 | 水压试验 |
覆土半年后竖向变位(mm) | —— | 每口两次 | 检测 |
覆土15天竖向变位(mm) | —— | 每口两次 | 检测 |
轴线位置 | 30 | 10m一点 | 管道安装 |
高程 | +20 |
2、室内消防水系统(消火栓、喷淋)、消防增压系统施工方案

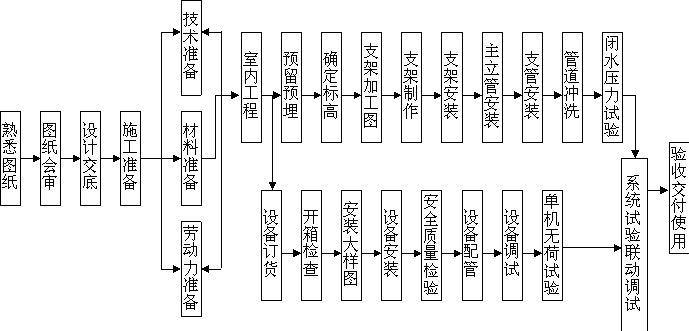

2.1消防水系统施工安装工艺流程
2.2 室内消火栓系统施工安装方案
2.2.1 系统施工组织初步方案
2.2.1.1该工程如若我公司中标,在接到甲方、监理的通知后立即组织施工管理人员和施工班组分别进入工地,按施工图要求检查及配合土建预埋。每个班组根据工程量的大小、合理配备相应数量的管道技术工人。
2.2.1.2穿墙、穿楼以及水箱钢性防水套筒的预留、预埋技术要求:
(1)凡穿墙楼板的管道、预留洞尺寸应比其管外径大30mm左右,其位置必须准确,管道在该处应加设套管,穿墙套管应与墙面平齐。穿楼板处套管应高出楼面50mm,穿出层面的管道一般应有防水肩和防水帽。
(2)管道的各种接口均不得设在套管内,各种管件不应布置在穿墙洞内。
(3)配合土建按施工设计图要求在剪力墙、砖墙上消火栓箱孔洞预留、预埋。
(4) 穿过地下室和屋顶消防水箱墙体或地下构筑物外墙处应采用刚性防水套管(见下图)。翼环及刚套管加工完成后必须做防腐处理。刚性防水套管安装时,必须随同混凝土施工一次性浇固于墙内。套管内的填料应在最后充填,填料必须紧密捣实。
图 刚性防水套管
2.2.1.3在土建主体封顶前,项目经理部就安排施工班组进入工地对室内消火栓系统的全面施工。每个施工班组按工程量大小、分别合理配备足够数量的管道技术工人。
2.2.1.4土建结束后,安装随即进入高峰期,根据该工程室内消火栓管网系统安装工程面积大、系统复杂、横向、竖向同步施工的特点。每个施工班组都必须安排技术骨干工人和施工员现场进行施工管理和质量监督。
2.2.2 系统施工技术措施
2.2.2.1管网施工:
室内消火栓给水系统的管网包括水平环管、水平主干管、立管、支管系统与水泵、稳压设施、水泵接合器等设备的连接管道。
管网安装前校直管子,清除管子内部的杂物;安装时随时清除已安装管道内部的杂物。
2.2.2.1.1管道连接方式:按施工图及规范要求,管径大于或等于80mm时,采用卡箍连接。管径小于80mm时,采用螺纹连接。连接后,不得减小管道的通水横断面面积。
2.2.2.1.2进一步检查预留、预埋及预埋套管安装的尺寸是否正确。
2.2.2.1.3竖管的安装:
(1)竖管的安装应铅垂,每米允许偏差不得超过2mm。
(2)竖管的固定支架应设置在距地面1.5-1.8m高处,层高在4m以下时,每层只设置一个固定支架。层高超过4m时,每层需设两个固定支架。
2.2.2.2室内消火栓箱安装:
2.2.2.2.1室内消火栓一般由消防箱、消火栓、快速接头、消防水带、水枪、卷盘、控制按钮、指示灯、减压孔板等组成。
2.2.2.2.2本工程同时设有明装和暗装两种消防箱,安装时:
(1)必须取下箱内的水枪、消防水带等部件,不允许用钢钎撬,锤子敲的方法将箱硬塞入预留孔内,而应将消防箱平稳地放入定好位后,四周缝隙用填料填补饱满。
(2)消火栓栓口应朝外,栓口中心距地面为1.1m,允许偏差20mm。
(3)栓口中心距箱侧面为140mm,距箱后表面为100mm允许偏差均是5mm。
(4)消防水带与连接头绑扎好后,应根据箱内构造将消防水带挂在挠钉上或盘绕在带盘上。
2.2.2.3气压给水装置安装:
(1)气压水罐的容积、气压、水位、工作压力及数量应符合设计要求,所配水泵与其相匹配。
(2)罐上应安装安全阀、压力表、泄水管、水位指示器等。其安装须符合产品使用说明书的要求。
(3)罐的进、出水管、出水管方向、充气管上应有单向阀和闸阀,充气管上还应有安全阀和气压表。它位的安装位置、标高、进出管方向等均为严格按图施工。
2.2.2.4水泵接合器安装
(1)水泵接合器的组成部分、组合顺序、安装尺寸、位置与标高必须符合设计要求。其组合顺序按:接口、本体、联结管、止回阀、安全阀、放空管、控制阀进行。
(2)止回阀的安装方向须使消防用水能从消防水泵结合器进入系统。
(3)单向阀的流向应朝向室内管网。组装好的水泵接合器组应水平地设置在坚实可靠的混凝土基础上,以避免各法兰连接处承受非轴向外力。
(4) 地上消防水泵结合器设置与消火栓区别的固定标志。
(5) 水泵结合器安装:规格应根据设计选定,有四种类型:墙壁型、地上型、地下型和多用型。其安装位置应有明显标志,阀门位置应便于操作,结合器附近不得有障碍物。安全阀应按系统工作压力定压,防止消防车加压过高破坏室内管网及部件 ,结合器应装有泄水阀 。
2.2.2.5消防水泵、稳压泵安装
2.2.2.5.1所安装的消防水泵、稳压泵的规格、型号与设计相符,且具有产品合格和安装使用说明书。
2.2.2.5.2安装应符合现行国家标准《机械设备安装工程施工及验收规范》。
2.2.2.5.3工作宜由具备一定技能和经验的钳工承担。事前应认真落实以下条件:
(1)设备基础尺寸、位置、标高和地脚螺栓位置、尺寸应符合设计和有关规范要求;混凝土标号符合有关规定;整个基础已与土建单位办理了交接验收手续。
(2)设备完整、无损、无锈蚀,泵轴转动灵活且无擦壳现象。
(3)地脚螺栓、垫铁、减振垫等附件齐备。
2.2.2.5.4消防水泵、稳压泵的找平找正,应以其水平中开面、轴的外伸部分、底座的水平加工面等为基础,纵、横向的水平度不应超过0.1% 。在将泵吊装上位前,应在基础上面划出纵横十字线,按要求放置好垫铁,然后将泵组吊起并穿上地脚螺栓,慢慢地将其放于基础上,再使泵座与基础面纵横中心线基本对正,并加以调整。
消防水泵,稳压泵完成精平后,即可开展配管工作。配管后,不得使泵承受额外的外力作用,且吸水管的水平管不应有倒坡和泄漏现象。
2.2.2.5.5吸水管及其附件的安装须符合如下要求:
吸水管上的控制阀在消防水泵固定于基础上后安装,其直径不小于消防水泵吸水口直径,且不采用蝶阀;
当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时,吸水管上加设柔性连接管;
吸水管水平管段上不应有气囊和漏气现象。
2.2.2.6消火栓给水系统的试压和冲洗
系统安装完后,应按设计要求对管网进行强度、严密性试验和冲洗,以验证其工程质量。
强度试验、严密性试验采用水压进行。水压试验过程以及试压结果,必须由现场监理验收,并确认并签字。
(1)系统试压前所具备的条件:
a埋地管道的位置及管道基础、支墩等经复查符合设计要求;
b试压用的压力表不少于2只;精度不低于1.5级,量程为试验压力值的1.5—2倍;
c试压冲洗方案已经批准;
d对不能参加试压的设备、仪表、阀门及附件已加以隔离或拆除;加设的临时盲板具有突出于法兰的边耳,且做明显标志,并记录临时盲板的数量。
(2)系统水压试验用生活用水进行,不得用海水或有腐蚀性化学物质的溶液,在环境温度低于5℃时,采取防冻措施。
(3)当系统设计工作压力等于或小于1.0Mpa时,水压强度试验压力应为设计工作压力的1.5倍,并不低于1.4Mpa;
当系统设计工作压力大于1.0Mpa时,水压强度试验压力应为该工作压力加0.4Mpa。
(4)水压强度测压点设在管道系统最低部位。对管网注水时,应将空气排净,然后缓慢升压,达到试验压力后稳压30min,目测无泄漏、无变形、压降不大于0.05Mpa为合格。
(5)水压严密性试验在强度试验和管网冲排放畅通、安全。排水管道的截面面积不得小于被冲洗管道截面面积的60%。
(6)管网冲洗的水流速度不宜小于3m/s;其流量不宜小于下表的规定。
冲洗水流量表
管道公称 直径(mm) | 300 | 250 | 200 | 150 | 125 | 100 | 80 | 65 | 50 | 40 |
流量(L/s) | 220 | 154 | 98 | 58 | 38 | 25 | 15 | 10 | 6 | 4 |
室内系统的试压与冲洗和以上基本相同。但当室内的立管数量多、管网较复杂时,系统的试压工作应先分段、分楼层进行,然后再按系统进行冲洗工作完成后,同样也应及时填写相应的记录,记录用表格形式与前面的相同。
2.2.2.7管道刷油防腐
(1)明装管道:刷防锈漆一道,待交工前刷大红面漆两道。
(2)暗装管道:刷防锈漆一道,待交工前刷大红面漆两道。
(3)埋地管道:采用石油沥青防腐层。
2.2.2.8消火栓给水系统的调试与验收
2.2.2.8.1系统调试包括水源测试、消防水泵、稳压泵性能试验、室内、外消火栓功能试验和系统联动试验等内容。
系统联动试验还应包括:通过揿按消火栓箱上的消防按钮后观查,能否在5min内启动消防水泵,并使该系统的任何一个消火栓达到设计要求的灭火功能;消防水箱是否有保证火灾初期10min供水能力等。
2.2.2.8.2系统验收
协助甲方、监理公司向消防主管部门提出消防验收申请,然后再进行验收。验收目的在检查消火栓给水系统工程质量和相关条件,确保整个系统能正常工作,以便交付使用。
验收工作除消防监督部门、甲方、监理公司、设计院参加外,还应邀请制造、设备材料供应商等单位参加,消防安装单位应提供必需的、能反映安装质量的检验报告和测试数据。
验收工作主要依据消防监督部门批准的设计(图纸及技术文件)和国家有关的技术标准进行。检查主要包括以下几个方面:
(1)外观检查
a检查各系统的设置、走向、安装尺寸、标高是否与设计相符,安装是否牢固。
b检查各系统的设施、部件的型号、规格、数量及管道的口径、用材是否与设计相符。
c检查设备、部件和管道表面质量是否良好。
d检查各系统、设备、设施的操作条件是否满足设计和实际使用要求。
e检查应有的标志是否完备和正确。
(2)性能检查
a检查系统上各设备部件的产品合格证和检验报告。
b检查各系统的调试报告和调试结果。
c检查各系统的强度试验、严密性试验和冲洗记录。
d检查各系统联动试验记录或试验结果。
2.3室内自动喷淋灭火系统施工方案
2.3.1系统施工方案
见消火栓系统施工方案。
2.3.2系统施工技术措施
2.3.2.1施工前的准备工作
湿式自动喷淋灭火系统作为----市第三人民医院医疗综合大楼消防、报警系统施工一项重点、难点。因此在施工进场前要做如下的准备工作:
2.3.2.1.1选取通过消防专业培训、考核合格并经审核批准的施工班组承担施工任务。
2.3.2.1.2准备齐全设备平面布置图、系统图、安装图等施工图及有关技术文件。
2.3.2.1.3参与自动喷水灭火系统的施工人员,在施工进场前要以项目经理牵头,项目技术负责人组织、技术部各专业工程师及各作业队工长认真审核施工图纸。在充分熟悉设计图纸后,再组织全体作业班组人员作施工前技术交底。
2.3.2.1.4施工现场及施工中使用的水、电、气应满足施工要求,并保证连续施工。
2.3.2.1.5施工前配备足安装喷头的专用工具,专用的部件、管件、防晃支架、吊架及其他专用的材料和设备。
2.3.2.1.6施工前对采用的系统组件、管件及其其他设备、材料现场检查。
2.3.2.1.7自动喷淋灭火系统在施工前,甲方、监理应组织设计单位向施工单位进行详细的施工设计图纸技术交底,并设专人负责施工质量检查及系统设备保管、检验。
2.3.2.2材料及组件检验
2.3.2.2.1自动喷水灭火系统所用的管子、管件、吊架、防晃支架等应进行以下检验:
(1)管子、管件、各种支吊架所用材质、规格、型号等应和设计图纸所标明的要求相符。
凡未标明的,应使用合格产品或经有关部门认可的产品,不能用不合格产品或随意用替代品。一般情况下,系统管网用镀锌钢管。
(2)管子表面要求无裂纹、缩孔、夹渣、折迭、重皮等缺陷。
(3)管子的尺寸偏差要符合现行部颁标准和国标要求。管子的螺纹密封面完整,无损伤、毛刺等缺陷,精度及表面光洁度应达到设计要求和制度标准。
(4)镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象。
(5)非金密封垫片要求质地柔韧、无老化变质或分层现象,表面无折损伤、皱纹等缺陷。
(6)法兰密封面应平整光洁。不得有毛刺及径向构槽,凹面法兰能自然嵌合,面的高度不得低于凹槽的深度。螺纹法兰的螺纹应完整、无损伤。
2.3.2.2.2喷头进行现场检验并符合下列要求:
(1)喷头的型号、规格应符合设计要求。
凡新设计的工程,应采用合格的新喷头;凡改过的工程,应采用与原系统喷头型号、规格一致的喷头,若无原型号、规格的喷头,应选用温级一致且型号接近的喷头。
(2)喷头的商标、型号、公称动作温度、制造厂、生产年月等标志齐全。
喷头的色标必须明显,且符合规定的色标温级,不得自行在喷头上涂其他颜色涂层。发现色标和温级不符的喷头,要退回厂方,不能使用。
(3)工程中所使用的各种型号、规格喷头,要按标准进行使用前的抽检,不合格的不能用。
喷头外观无加工缺陷和机械损伤;螺纹密封面要平整、光滑、无伤痕、毛刺、缺丝、断丝,其尺寸偏差符合现行标准。
(4)闭式喷头的性能检测
为了使自动喷水灭火系统在火灾时能及时、准确地启动灭火,必须保证该系统的关键组件喷水头的质量。
闭式喷头进行密封性能试验,以无渗漏、无损伤为合格。试验数量从每批中抽查1%,但不少于5只,试验压力应为3.0Mpa;试验时间不少于3min。当有两只及以上不合格时,不得使用该批喷头。当仅有1只不合格时,再抽查2%,但不得少于10只。当仍有不合格时,亦不得使用该批喷头。
2.3.2.2.3阀门及其附件的现场检验并应符合下列要求
自动喷水灭火系统所用的阀门有:闸阀、止回阀、报警控制阀、减压阀、排气阀、泄压阀等。
(1)阀门的型号、规格应符合设计要求。
(2)阀门及其附件应配备齐全,不得有加工缺陷、机械损伤。
(3)报警阀除应有商标、型号、规格等标志外,还应有水流方向的永久性标志。
(4)报警阀、控制阀的阀瓣及操作机构应动作灵活,无卡涩;阀体内应清洁、无异物堵塞。
(5)水力警铃的铃垂应转动灵活,无阻滞。
(6)报警阀逐个进行渗漏试验。试验压力为额定工作压力的2倍,试验时间为5min。阀瓣处无渗漏。
2.3.2.2.4压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作标志、产品说明书;水流指示器应有水流方向的永久性标志;安装前逐个进行主要功能检查,不合格者不得使用。
2.3.2.2.5闸阀主要安装在供水立管、配水干管上,即自动喷水灭火系统定期进行检修时,关闭供水系统部分管段的闸阀,检修完以后,再开启并锁定在开启位置。
2.3.2.2.6止回阀一般安装在不允许水倒流的管段上,如水泵出水管上,通向水箱的立管上,水泵接合器上以及其他防止水倒流的管段上。
2.3.2.2.7湿式报警控制阀安装在喷淋水泵出水管与楼层水平管网之间,能切断或接通水流且防水倒流等功能。
2.3.2.2.8安全信号阀是安装在管道上带启闭信号的阀门该阀一般安装在配水干管和配水管上。
2.3.2.2.9泄压阀安装在水泵出水管上,当系统管网压力超过安全界限时,自动排放水降低管网压力,从而保护系统设备的安全。
2.3.2.3供水设施安装
供水设施设备一般指水泵、水箱、水池、气压给水装置、水泵接合器等,安装供水设施及其附属管道前,应清除其内部污垢杂物。安装中断和完毕时的敞口处应临时封闭。
水泵和稳压泵安装(同消火栓系统安装方案)。
2.3.2.4系统组件安装
2.3.2.4.1管网安装
管网安装时,其布置型式有端中和端侧布置,工程中所使用的管件,施工前应清除管子内外的脏物、异物,并校直管子。
含有腐蚀性物质的场所,系统管道、管件以及埋地管道,安装前必须进行防腐处理。
管道连接可采用螺纹连接或焊接,无论采用何种连接方式,均不得减小管道的通水横断面积。
管道安装应符合设计要求,管道中心与建筑结构的最小距离应符合下表喷(一)的规定。
表喷(一) 管道中心与建筑结构的最小距离
公称通径mm | 25 | 32 | 40 | 50 | 70 | 80 | 100 | 125 | 150 | 200 |
距离mm | 40 | 40 | 50 | 60 | 70 | 80 | 100 | 125 | 150 | 200 |
管道应固定在建筑的结构上,支撑点应能承受充满水时管重和再另加114kg附加荷载。管道固定采用管道支架、吊架和防晃支架。管道支架、吊架的间距应满足下表喷(二)要求。
表喷(二) 管道支架或吊架之间的间距
公称通径mm | 25 | 32 | 40 | 50 | 70 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
距离(m) | 3.5 | 4 | 4.5 | 5 | 6 | 6 | 6.5 | 7 | 8 | 9.5 | 11 | 12 |
2.3.2.4.2系统排水措施应满足下列要求:
(1)系统管道宜有0.002-0.005的坡度,使其坡向排水管;当局部区域难以利用排水管将水排净时,采取相应的排水措施。
(2)若系统少于5只喷头,应在管道低凹处,加设堵头;当系统喷头多于5只时,应装带有阀门的排水管。排水管与辅助排水管的管径见表喷(三)。
(3)配水干管、配水管应涂以红或红色环圈标志,以区别其它管道。
(4)管网在安装中断时,应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。
2.3.2.4.3喷头安装
(1)喷头安装应在系统管网经过试压、冲洗合格后进行。
(2)安装喷头所需的弯头、三通等宜采用专用管件。
(3)喷头的安装应采用工厂配备的专用板手,严禁用喷头的框架施拧;喷头的框架、溅水盘产生变形或释放原件损伤时,采用规格、型号相同的喷头更换。
(4)当使用喷头孔口小于10mm时,在配水干管或立管上应安装滤水器。
(5)凡易遭机械抽伤的喷头,应安装防护罩。
(6)喷头安装时,溅水盘与吊顶、门、窗、洞口和墙面的距离应符合设计要求。
(7)当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面时,喷头溅水盘高于梁底、通风管道腹面的最大垂直距离应符合如下规定:
喷头溅水盘高于梁底、通风管道腹面的最大垂直距离
喷头与梁、通风管道的 水平距离(mm) | 喷头溅水盘高于梁底、通风管道 腹面的最大垂直距离(mm) |
300—600 | 25 |
600—750 | 75 |
750—900 | 75 |
900-1050 | 100 |
1050—1200 | 150 |
1200—1350 | 180 |
1350—1500 | 230 |
1500—1680 | 280 |
(8)当通风管道宽度大于1.2时,喷头安装在其腹面以下部位。
(9)当喷头安装在不到顶的隔断附近时,喷头与隔断的水平距离和最小垂直距离须符合如下规定:
喷头与隔断的水平距离和最小垂直距离
水平距离(mm) | 150 | 225 | 300 | 375 | 450 | 600 | 750 | >900 |
最小垂直距离mm) | 75 | 100 | 150 | 200 | 236 | 313 | 336 | 450 |
2.3.2.4.4湿式报警阀组安装
(1)报警阀及其组件的安装应先安装水源控制阀、报警阀,再进行报警阀辅助管道的连接。
水源控制阀、报警阀与配干管的连接,使水流方向一致。
报警阀组安装的位置应符合设计要求;当设计无要求时,应安装在便于操作的明显位置,距地面高度一般为1.2m;两侧距墙不小于0.5m,正面距墙不小于1.2m。安装报警阀的室内地面应采取相应的排水措施。
(2)应确保其报警阀前后的管道中能顺利充满水;压力波动时,水力警铃不发生误报警。
(3)报警水流通路上的过滤器安装在延迟器前,且是便于排渣操作的位置。
(4)每一个水流指示器为一个报警分区,每一个报警分区应安装一个检测装置。
(5)安装完后,应对其操作机构和传导装置作必要的调整,使其动作灵活、指示正确。
2.3.2.4.5组件安装
(1)水力警铃应装在公共通道或值班室附近的外墙上,且应安装检修、测试用阀门。
水力警铃和报警阀的连接采用镀锌钢管,当通径为15mm时,其长度不大于6m;当镀锌钢管通径为20mm时,其长度不应大于20m;水力警铃安装应确保其启动压力不小于0.05Mpa。
(2)水流指示器的安装应符合下列要求:
a在管试压冲洗合格后,方可安装。水流指示器的规格、型号应符合设计要求。
b水流指示器的浆片、膜片垂直安装于水平管道上侧,其动作方向和水流方向一致;
c安装后的水流指示器的浆片、膜片动作灵活,不允许与管道有任何摩擦接触,且要求无渗漏。
(3)系统中的安全信号阀安装在水流指示器前的管道上,且与水流指示器间距不小于300mm。
(4)自动排气阀安装应在管道系统试压和冲洗合格后进行;排气阀安装于配水干管顶部、配水管的末端,确保无渗漏。
(5)系统中安装的控制阀包括闸阀、安全信号阀等型号、规格、安装部位应符合设计图纸要求;安装方向正确,阀内清洁无堵塞,无渗漏;系统中的主要控制阀必须加设启闭标志。
隐蔽处的控制阀应在明显处设有指示其位置的标志。
(6)节流装置应安装在公称通径不小于50mm的水平管段上;减压孔板安装在管道内水流转弯处下游一侧的直管上,且与弯管的距离不小于所在管段通径的两倍。
压力开关宜竖直安装在通入水力警铃的管道上,并不允许在安装中拆动。在系统末端设试水装置。
(7)末端试水装置安装在系统管网末端或分区管网末端。
2.3.2.5系统试压和冲洗
与消火栓系统同。
2.3.2.6管道防腐
与消火栓系统同。
2.3.2.7系统调试
2.3.2.7.1系统调试在系统施工完成后进行。
2.3.2.7.2系统调试应具备下列条件:
(1)消防水池、水箱已储备设计要求的水量;
(2)系统供电正常;
(3)消防气压给水设备的水位、气压符合设计要求;
(4)湿式喷水灭火系统管网内已充满水; 阀门无泄露;
(5)与系统配套的火灾自动报警系统处于工作状态。
2.3.2.7.3系统调试内容包括:
水源测试、消防泵调试、稳压泵调试、报警阀调试、排水装置调试、系统联动试验。
2.3.2.7.4水源测试应符合下列要求
(1)按设计要求核实水箱的容积、设置高度、消防储水不作它用的技术措施。
(2)按设计要求核实水泵接合器的数量和供水能力,并通过移动式消防水泵做供水试验进行验证。
2.3.2.7.5消防水泵性能试验应符合下列要求
(1)以自动或手动方式启动消防泵,消防水泵在5min内投入正常运行。
(2)以备用电源切换时,消防水泵在1.5min内投入正常运行。
2.3.2.7.6稳压泵调试时,模拟设计启动条件,稳压泵应立即启动;当达到系统设计压力时,稳压泵应自动停止运行。
2.3.2.7.7报警阀性能调试符合如下:
湿式报警阀调试时,在其试水装置处放水,报警阀应及时动作;水力警铃发出报警信号,水流指示器应输出报警电信号,压力开关应接通电路报警,并启动消防水泵。
2.3.2.7.8排水装置调试须符合下列要求
(1)开启排水装置的主排水阀,按系统最大设计灭火水量做排水试验,并保持到系统压力稳定为止。
(2)试验过程中,从系统所排放出的水能及时、全部进入排水系统排走,未出现任何水害,试验即为合格。
2.3.2.7.9系统联动试验符合下列要求:
(1)采用专用测试仪表或其他方式,对火灾自动报警系统的各种探测器输入模拟火灾信号,应在15秒内输出报警和启动系统执行信号,并准确、可靠地启动自动喷水灭火系统。
(2)启动一只喷头或以0.94—1.5L/s的流量从末端试水装置处放水,水流指示器、压力开关、水力警铃、消防水泵等应及时动作并发出相应的信号。
2.3.2.7.10当消防监督部门认为有必要时,应作灭火功能模拟试验。
2.3.2.8系统验收
2.3.2.8.1管网系统与消火栓系统同。
2.3.2.8.2系统湿式报警阀组检查应符合下列要求
(1)系统报警阀组各组件应符合产品标准要求;
(2)打开放水试验阀、测试的流量、压力应符合设计要求;
(3)检查水力警铃设置位置是否正确。测试时,水力警铃喷嘴处压力不应小于0.05Mpa,且距警铃3m远处警铃声强不小于70dB;
(4)打开手动放水闸阀或电磁阀,检查雨淋阀组动作应可靠;
(5)检查报警阀、控制阀上下是否安装有安全信号阀或闸阀,若安装有闸阀,是否锁定在常开位置;
(6)与空气压缩机或火灾报警系统的联动程序,应符合设计要求。
2.3.2.8.3喷头检查验收应符合下列规定
(1)喷头规格、型号、喷头安装间距,喷头与顶棚、障碍物、墙、梁等距离应符合设计要求;
(2)有腐蚀性气体的环境安装的喷头,是否采取了防护措施;
(3)有碰撞危险的场所安装的喷头是否加了防护罩;
(4)向下安装的喷头,当三通下需接短管时,是否安装了带短管的专用喷头;
(5)大空间、高顶棚以及其他特殊场所,是否按设计安装了特殊喷头;
(6)喷头公称动作温度与环境最高温度是否协调,且符合规范要求。
2.3.2.8.4根据设计和使用要求,对系统进行灭火模拟功能试验,应符合下列规定
⑴报警阀动作,警铃鸣响;
⑵水流指示器动作,且消防控制中心有信号显示;
⑶压力开关动作,信号阀开启,空气压缩机或排气阀启动,消防控制中心有信号显示;
⑷电磁阀打开,雨淋阀开启,消防控制中心有信号显示;
⑸消防泵启动,消防控制中心有信号显示;
⑹加速排气装置投入运行;
⑺消防应急广播投入运行;
⑻其他消防联动控制系统投入运行;
3、地下室通风、防排烟系统施工方案
本工程地下室人防通风系统由----市规划设计院有限公司设计,风管采用无机玻璃钢制作安装;地上19层正压送风及排烟系统全部采用管道井送风、排烟,风机全部设置于屋顶。
3.1 位置及标高
地下室人防通风系统有大量的风管穿过墙体,由于人防系统风管截面较大,绝大部分预留洞口上面还应与土建配合做过梁,因此在施工前,消防施工单位应积极与土建施工单位协调、沟通,根据图纸中风管的平面位置,在土建建筑图纸上详细标出预留洞的尺寸、位置及标高,确保所有风管的预留动准确无误。
3.2 核对预留洞
正压送风系统的常开自垂式百叶送风口与常闭格栅式送风口、地上排烟系统的板式排烟口均在土建墙体上安装,因此应在土建施工时进行预留。一般情况下,这类预留洞设计院会在土建图纸上标出来,但土建施工过程中,消防施工单位应根据土建施工进度协调配合并及时检查,对现场不符合要求的预留或没有预留的,应及时和土建施工单位协调沟通。楼梯间、合用前室正压送风口在土建墙体施工时预留,装修后进行安装。
由于设计院给出的预留洞通常偏大,因此在土建装修施工前,消防施工单位还应根据采购风口的实际尺寸向土建施工单位提供装修抹灰后的预留洞净尺寸,以便工程的有条不紊的前进。
3.3风机的安装
3.3.1作好屋顶风机基础的防水处理
地上部分防排烟系统的风机均在屋面上安装,在施工前,应及时
查看土建单位的施工总进度,并及时与土建单位沟通,确保在土建屋面防水施工前做好风机支架或基础。
3.3.2风机的采购
本工程设备主要以风机为主,这些通风设备的采购对日后通风效果非常的重要。设备采购首先得检查设备的技术标准应符合图纸的技术要求,同时要符合国家规范和行业标准。
3.3.3风机安装方案
在安装风机中要注意以下几点:
(1)风机进场后现场施工人员、材料人员会同建设单位、生产厂家,当面开箱清点、验收,做好记录三方签字,由现场仓库保管。
(2)风机就位前,必须验收基础,按图检查基础的纵、横向,座标中心线,用水平仪检查标高,是否在允许偏差范围内,做好记录,签字存档,方可施工。
(3)安装人员必须熟悉图纸,了解风机位置,确定风机在基础上的方位。本工程为控制噪声,所有有转动部件的设备与基础之间者设有减振器,减振器的型号、规格必须严格按设计要求选择安装。
(4)风机安装完毕到正式使用前,有一段时间间隔,对装好的设备要妥善保护,以免搞脏损坏。
(5)风机安装完毕后,应将随机组带来的配件按清单清点入库保管。
(6)风机安装应由专业人员进行,吊装的绳索捆绑的位置应正确。
3.4无机玻璃钢风管系统制作安装

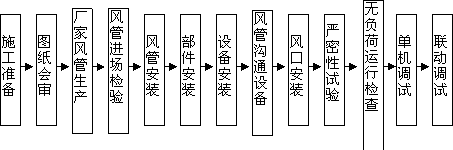

3.4.1无机玻璃钢风管系统安装工艺流程
3.4.2无机玻璃钢风管制作
(1)无机玻璃钢风管板材的厚度应符合表1的规定,相应的玻璃布层数不应少于表2 的规定,其表面不得出现返卤或严重泛霜。
表1 中、低压系统无机玻璃钢风管板材厚度(mm)
圆形风管直径D 或短形风管长边尺寸b | 壁 厚 |
D(b)≤300 | 2.5~3.5 |
300<D(b)≤500 | 3.5~4.5 |
500<D(b)≤1000 | 4.5~5.5 |
1000<D(b)≤1500 | 5.5~6.5 |
1500<D(b)≤2000 | 6.5~7.5 |
D(b)>2000 | 7.5~8.5 |
表2 中、低压系统无机玻璃钢风管玻璃纤维布厚度与层数(mm)
圆形风管直径D 或矩形风管长边b | 风管管体玻璃纤维布厚度 | 风管法兰玻璃纤维布厚度 | ||
0.3 | 0.4 | 0.3 | 0.4 | |
玻 璃 布 层 数 | ||||
D(b)≤300 | 5 | 4 | 8 | 7 |
300<D(b)≤500 | 7 | 5 | 10 | 8 |
500<D(b)≤1000 | 8 | 6 | 13 | 9 |
1000<D(b)≤1500 | 9 | 7 | 14 | 10 |
1500<D(b)≤2000 | 12 | 8 | 16 | 14 |
D(b)>2000 | 14 | 9 | 20 | 16 |
排烟系统按中压系统风管的规定。
(2)防火风管的本体、框架与固定材料、密封垫料必须为不燃材料,其耐火等级应符合设计的规定。
(3)无机玻璃钢风管的采用法兰连接时,法兰的规格应分别符合表3的规定,其螺栓孔的间距不得大于120mm;矩形风管法兰的四角处,应设有螺孔;
表3 无机玻璃钢风管法兰规格(mm)
风管直径D 或风管边长b | 材料规格(宽×厚) | 连接螺栓 |
D(b)≤400 | 30×4 | M8 |
400<D(b)≤1000 | 40×6 | |
1000<D(b)≤2000 | 50×8 | M10 |
(4)有机及无机玻璃钢风管的加固,应为本体材料或防腐性能相同的材料,并与风管成一整体,不得采用与玻璃钢风管之间能产生化学反应的材料。
(5)风管不应有明显扭曲、内表面应平整光滑,外表面应整齐美观,厚度应均匀, 且边缘无毛刺,并无气泡及分层现象;
(6)风管的外径或外边长尺寸的允许偏差为3mm,圆形风管的任意正交两直径之差不应大于5mm;矩形风管的两对角线之差不应大于5mm;
(7)法兰应与风管成一整体,并应有过渡圆弧,并与风管轴线成直角,管口平面度的允许偏差为3mm;螺孔的排列应均匀,至管壁的距离应一致,允许偏差为2mm;
(8)矩形风管的边长大于900mm,且管段长度大于1250mm 时,应加固。加固筋的分布应均匀、整齐。
(9)风管的表面应光洁、无裂纹、无明显泛霜和分层现象;
(10)风管的外形尺寸的允许偏差应符合表4的规定;
表4 无机玻璃钢风管外形尺寸(mm)
直径或 大边长 | 矩形风管外表平面度 | 矩形风管管口对角线之差 | 法兰平面度 | 圆形风管两直径之差 |
≤300 | ≤3 | ≤3 | ≤2 | ≤3 |
301~500 | ≤3 | ≤4 | ≤2 | ≤3 |
501~1000 | ≤4 | ≤5 | ≤2 | ≤4 |
1001~1500 | ≤4 | ≤6 | ≤3 | ≤5 |
150l~2000 | ≤5 | ≤7 | ≤3 | ≤5 |
3.4.3无机玻璃钢风管的安装
不燃性无机玻璃钢风管的安装、成品风管的加工由专门的厂家负责,安装则由施工单位承担。由于成品风管由施工单位进行现场修改的难度较大。所以施工前必须理解及处理好以下几点:
(1)制作与安装的场地分离,成品风管需要多次运输。
不燃性无机玻璃钢通风管道的制作工序包括:制作每段风管的木模、风管的枯合制作、风管的干固因而需要较大的场地空间,所以一般在厂家专门的加工场进行生产。然后将风管成品运输到施工现场进行安装、成品风管运输时要注意成品风管的保护,防止风管互相碰掩和窜动,搬运时严禁抛掷。
(2)现场测量定位,然后将资料交厂家生产。
进行现场测量,将设计图上的风管平面布置转化为在施工现场的立体空间布置。必需考虑平面图上没反映的风管上弯、下弯、之字以及避让其它管线的改位等。将有关资料在图纸上标注清楚,以免造成厂家生产出来的成品不合用。
(3)预留部分风管到最后制作安装。
按设计图纸的比例量度制作出来的成品风管长度可能与现场有出人。对于某些位置尺寸要求严格的部位,如接机位、较长的直管段,可预留部风管段在收尾时现场量度长度加工。
(4)安装前的风管成品质量检查
检查法兰是否平整;风管是否存在未达到固化程度即脱模板或放置在不平处而造成风管歪斜;风管壁厚是否均匀,有没有气泡和分层现象;风管表面是否平整;风管是否存在泛霜、返露现象。法兰的稍微不平整,可先用手提砂轮机进行打磨,然后在打磨面涂上专用胶水。对于无法修补或存在上述其它现象的风管属于不合格品,不得安装。
3.4.4无机玻璃钢风管支、吊架的安装应符合下列规定:
(1)风管水平安装,直径或长边尺寸小于等于400mm,间距不应大于4m;大于400mm,不应大于3m。螺旋风管的支、吊架间距可分别延长至5m 和3.75m;对于薄钢板法兰的风管,其支、吊架间距不应大于3m。
(2)风管垂直安装,间距不应大于4m,单根直管至少应有2 个固定点。
(3)风管支、吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格。对于直径或边长大于2500mm 的超宽、超重等特殊风管的支、吊架应按设计规定。
(4)支、吊架不宜设置在风口、阀门、检查门及自控机构处,离风口或插接管的距离不宜小于200mm。
(5)当水平悬吊的主、干风管长度超过20m 时,应设置防止摆动的固定点,每个系统不应少于1 个。
(6)吊架的螺孔应采用机械加工。吊杆应平直,螺纹完整、光洁。安装后各副支、吊架的受力应均匀,无明显变形。
(7)风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。
(8)风管连接两法兰端面应平行、严密,法兰螺栓两侧应加镀锌垫圈;
(9)应适当增加支、吊架与水平风管的接触面积;
(10)风管垂直安装,支架间距不应大于3m。
3.5风管部件的安装
(1)多叶调节阀应安装在便于调节操作的部位,止回阀安装前应注意查看其方向,以便返工。
(2)防火阀是防排烟系统的关键,它能保证在火灾发生时,随即起到启、停风机的作用。穿越防火分区的防排烟风管在跨墙或楼板处应设置防火阀,并应紧贴墙或挡板安装。
(3)各类风口安装应横平、竖直、表面平整。在无特殊要求情况下,露于室内部分应与室内线条平行。有调节和转动装置的风口,安装后应保持原来的灵活程序。为了使风口在室内保持整齐,室内安装的同类型风口应对称分布,同一方向的风口,其调节装置应在同一侧。排烟口本工程设计应安装在走廊墙面上。
(4)楼梯间及合用前室正压送风口在安装时应检查烟(风)道内有无杂物堵塞或烟(风)道墙上有无未密封的墙洞,如有,应尽时与项目部主管工程师联系,以便及时处理完善,然后再安装风口。
(5) 楼梯间及合用前室正压送风口在安装时还应保证阀体立面和墙面平行,阀体应保证横平、竖直,并保证阀表面基本与土建装修面平,但阀表面绝对不能超过土建装修面。
4、无管网气体灭火系统施工方案
4.1无管网气体灭火系统的工作流程图
4.2系统施工技术措施
4.2.1施工准备:
(1)无管网自动灭火系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。
(2)容器阀、选择阀、单向阀、喷嘴、阀驱动装置等系统组件的产品必须具备出厂合格证和由国家质量监督检验测试中心出具的检验报告。灭火剂输送管道及管道附件的出厂检验报告与合格证。
(3)系统采用的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告与合格证。
(4)防护区与灭火剂贮瓶间设置条件与设计相符。
(5) 系统组件与主要材料齐全,其品种、规格、型号符合设计要求。
(6)系统所需的预埋件、孔洞符合设计要求。
4.2.2 系统组件检查
4.2.2.1系统组件检查应符合下列规定:
(1)无碰撞变形及其他机械性损伤。
(2)组件外露非机械加工表面保护涂层完好。
(3)组件所有外露接口均设有防护堵、盖,且封闭良好,接口螺纹、发兰密封面无损伤。
(4)铭牌清晰,其内容符合《二氧化碳灭火系统设计规范》GB 50193的规定。
(5)保护同一防护区的灭火剂贮存容器规格应一致,其高度差不宜超过20mm。
(6)气动驱动装置的气体贮存容器规格应一致,其高度差不宜超过10mm。
4.2.2.2系统安装前应检查灭火剂贮存容器内的充装量与充装压力,且应符合下列要求:
(1)贮压式灭火装置上的压力表应指示在绿色区域内;
(2)贮气瓶式灭火装置的贮气瓶内的压力应不低于规定值。
4.2.3施工
4.2.3.1气体灭火系统的施工应按设计施工图纸和相应的技术文件进行,不得任意更改。
集流管的制作,阀门、高压软管的安装,管道及支架的制作、安装以及管道的吹扫、试验、涂漆除符合现行国标《气体灭火系统施工及验收规范》GB 50263-97的规定外,尚应符合现行国标《工业管道工程施工及验收规范》GBJ 235中的有关规定。
4.2.3.2灭火剂贮存容器的安装
(1)贮存容器内的灭火剂充装与增压宜在生产厂完成。
(2)贮存容器的操作面距墙或操作面之间的距离不宜小于1.0m。
(3)贮存容器上的压力表应朝向操作面,安装高度和方向应一致。
(4)贮存容器的支、框架应固定牢靠,且应采取防腐处理措施。
(5)贮存容器正面应标明设计规定的灭火剂名称和贮存容器的编号。
4.2.3.3集流管的制作与安装
(1)集流管采焊接方法制作。施工完毕后进行气压严密性试验。
(2)支、吊架应固定牢固,且应做好防腐处理。
4.2.3.4选择阀的安装
选择阀应设置标明防护区名称的永久性标志。
4.2.3.5阀驱动装置的安装
(1)电气连接线应沿固定灭火剂存容器的支、框架固定。
(2)驱动气瓶的支吊架应固定牢靠,做好防腐处理。
(3)安装完毕后进行气压严密性试验。
4.2.4系统的调试
4.2.4.1一般规定
(1)系统的调试宜在系统安装完成后进行。
(2)调试前应具备完整的技术资料及调试必需的其它资料。
(3)调试负责人应由专业技术人员担任。参加调试的人员应职责明确。
(4)调试前应按设计要求检查系统组件的型号、规格、数量以及安装质量,并应及时处理所发现的问题。
(5)调试后应按规定的内容提出调试报告。调试报告的表格形式可根据灭火系统的具体情况进行调整。
4.2.4.2调试
4.2.4.2.1系统的调试包括下列内容:
(1)灭火装置的检查;
(2)系统的功能调试。
4.2.4.2.2灭火装置的检查
对系统中灭火装置逐台按标准要求进行检查。
4.2.4.2.3系统功能调试
(1)调试前先检查如下各项安装施工质量,确认合格后,才能开始进行调试:
a各设备之间的连接线应正确无误;
b线路中各回路之间的绝缘电阻不小于20MΩ。
(2)调试时应先断开系统中所有悬挂式灭火装置喷头上的启动器或柜式灭火装置贮气瓶驱动器上的信号输入线,在启动信号输入线上接入相应电压的指示灯泡。
(3)自动启动功能调试
将控制器设在“自动”位置,对系统中的探测器逐个施加模拟火灾信号,声光报警器应发出声光报警信号,当达到设计规定的延时时间时,接入的指示灯应显亮。
(4)手动启动功能调试
将控制器设在“手动”位置,对系统中的探测器逐个施加模拟火灾信号,声光报警器发出声光报警信号,但指示灯泡不应显亮。当按下操作显示板上手动启动按钮或系统中安装的任一手动控制盒上的启动按钮后,在达到设计规定的延时时间时,指示灯泡应显亮。
(5)紧急停止功能调试
按标准进行试验,当控制器处于启动延时期间内,按下操作显示板上或手动控制盒上的紧急停止按钮时,声光报警装置应停止报警,指示灯泡应不显亮。
(6)联动功能调试
当按标准进行调试时,有关联动设备的动作应符合设计要求。
(7)主副电源切换调试
主电源和备用电源应能自动转换。
4.2.4.2.4各项功能调试合格后,系统应按下列规定复位:
(1)火灾控制系统应复位。
(2)按标准接入指示灯泡。
(3)用万用表测量悬挂式灭火装置喷头上的启动器,其阻值应为40Ω~50Ω。合格后,将启动器与控制器信号输入线按设计要求,可靠地连接在一起。
5、火灾自动报警系统及联动系统施工方案
火灾自动报警系统的施工,是火灾自动报警系统工程应用的重要环节,系统施工质量如何,直接影响系统能否正常发挥作用。
为了保证系统的施工质量,必须严格执行国家标准《火灾自动报警系统施工及验收规范》GB50166--92的规定。

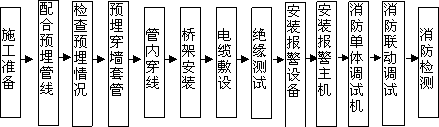

5.1火灾报警及联动系统工艺流程:
5.2线管配线
在土建地坪和粉刷工程结束后进行穿线工作:
5.2.1准备工作:
(1)在建筑抹灰及地面工程结束后进行。
(2)为不伤及导线,穿线前,应先清扫管路。方法是用压力约0.25Mpa的压缩空气,吹入已敷好的管中,以便除去残留的灰土和水分,清扫后,随即向管内吹入滑石粉,并检查管子端已安上护线套后再进行穿线。
5.2.2穿线方法:
(1)导线的引入,一般用钢线引入。当管路较短,弯头较少时,可把钢引线由管子一端送向另一端,再从另一端将导线绑扎在钢引线上牵引导线入管。如果管路较长,可由管的两端同时穿入钢引线,引线在管中相遇搭钩后把导线引入。穿线时,应使用放线架,以便保持导线不乱和不出急弯。导线穿入管中,应一端有人拉,另一端有人送,且动作要协调。穿入管中的导线,应成平行束合并进入,尽可能不要互相扭缠。
(2)导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。
5.2.3穿线技术要求及注意事项
(1)根据设计图纸、现行国家标准《火灾自动报警系统设计规范》的规定,对导线种类、电压等级进行检查。
管内截面积选择导线型号、规格。管内导线总截面积(包括外护层)不应超过管子截面积40%。
(2)不同回路、不同电压等级、不同电流类别的导线,不得穿入同一管内,或线槽的同一槽孔内。
本工程弱电系统中消防广播系统线路必须单独敷设。
(3)从接线盒、线槽等处引到探测器盒、控制设备盒、扬声器盒等接线盒的线路加金属软管保护。
(4)火灾探测器的传输线路采用双色导线“+”为红色,“—”为兰色。整个工程中,相同用途导线颜色应一致,接线端子和导线两段应加以标号和线标。
(5)接线箱内的端子采用压接端子板,接线端子加相应标号。
(6)导线只能在接线盒内分支和连接,在管内和线槽内的导线中间不能有接头或扭结。分支和连接应采用接线端子,导线端头应烫锡。
(7)线路敷设后,对每个回路的导线间和导线用500V兆欧表测量绝缘电阻,其对地绝缘电阻值须≥20MΩ。
(8)敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。
5.2.4管路超过下列长度时,在便于接线处装接线盒:
管子长度每超过45m,无弯曲时;
管子长度每超过30m,有1个弯曲时;
管子长度每超过20m,有2个弯曲时;
管子长度每超过12m,有3个弯曲时。
5.2.5管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外均应套锁母。
5.2.6在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。
5.2.7线槽的直线段应每隔1.0—1.5m设置吊点或支点,在下列部位也设置吊点或支点:
(1)线槽接头处;
(2)距线盒0.2m处;
(3)线槽走向改变或转弯处。
5.2.8吊装线槽的吊杆直径,不小于6mm。
5.2.9管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,采取补偿措施,导线跨越变形缝的两侧固定,并留有余量。
5.3火灾探测器的安装
5.3.1点型火灾探测器的安装位置,须符合下列规定:
(1)探测器至墙壁、梁边的水平距离,不小于0.5m;
(2)探测器周围0.5m内,无遮挡物;
(3)探测器至空调送风口边的水平距离,不小于1.5m;至多孔送风顶棚孔口的水平距离,不小于0.5m。
(4)在宽度小于3m的内走道顶棚上设置探测器时,居中布置。感温探测器的安装间距,不超过10m;感烟探测器的安装间距,不超过15m。探测器距段端墙的距离,不大于探测器安装间距的一半。
(5)探测器水平安装,当必须倾斜安装时,倾斜角不大于45°。
5.3.2探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接。焊接时,不得使用带腐蚀性的助焊剂。
5.3.3探测器的“+”线为红色,“-”线为蓝色,其余线根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色应一致。
5.3.4探测器底座的外接导线,留有不小于15cm的余量,入端处有明显标志。
5.3.5探测器底座的穿孔要封堵,安装完毕后的探测器底座采取保护措施。
5.3.6探测器的确认灯,面向便于人员观察的主要入口方向。
5.3.7探测器在即将调试时方可安装,在安装前要妥善保管,并采取防尘、防潮、防腐蚀措施。
5.4手动火灾报警按钮的安装要求
(1)手动火灾报警按钮,应安装在墙上距地(楼)面高度1.5米处。
(2)手动火灾报警按钮,应安装牢固,并不得倾斜。
(3)手动火灾报警按钮的外导线应留有不小于100mm的余量,且在其端部应有明显标志。
5.5火灾报警控制器的安装要求
5.5.1火灾报警控制器(以下简称控制器)在墙上安装时,其底边距地(楼)面高度不小于1.5m,落地安装时,其底高出地坪0.1—0.2m。
5.5.2控制器须安装牢固,不得倾斜。安装在轻质墙上时,须采取加固措施。
5.5.3引入控制器的电缆或导线,应符合下列要求。
(1)配线应整齐,避免交叉,并应固定牢靠。
(2)电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹清晰不易退色。
(3)端子板的每个接线端,接线不得超过2根。
(4)电缆芯和导线,应留有不小于20cm的余量。
(5)导线应绑扎成束。
(6)导线引入线穿线后,在进线管处应封堵。
5.5.4控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头,主电源应有明显标志。
5.5.5控制器的接地,应牢固,并有明显标志。
5.6消防联动控制装置的安装
(1)消防联动控制设备的安装前,应进行功能检查,不合格者,不得安装,未经市消防局批准生产的品牌,不得购买。
(2)消防联动控制设备的外接导线,当采用金属软管作套管时,其长度不宜大于2m,且应采用管卡固定,其固定点距不应大于0.5m,金属软管与消防控制设备和接线盒(箱),应采用锁母固定,应根据配管规定接地。
(3)消防联动控制设备外接导线的端部,应有明显标志。
(4)消防联动控制设备柜内不同电压等级,不同电流类别的端子,应分开,并有明显标志。
5.7火灾自动报警系统及消防联动装置调试
5.7.1 一般要求
(1)系统的调试,应在建筑内部装修和系统施工结束后进行。
(2)调试负责人必须由我公司和供应商的有资格专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作。
(3)本工程调试分步进行,采取先单系统调试,再消防中心总体联动调试。
5.7.2 调试前的准备
(1)调试前应按设计要求查验设备的规格、型号、数量、产品备件、技术资料等。
(2)调试前准备好设备平面图、接线图、系统图、施工记录、隐蔽工程验收记录、检验记录、竣工图等必须的技术资料。
(3)检查系统的施工质量,对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录。
(4)检查系统线路,对于错线、开路、虚焊和短路等应进行处理。
5.7.3 系统调试
5.7.3.1火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试。
5.7.3.2火灾自动报警系统通电后,应按国家标准《火灾报警控制器通用技术条件》的有关要求,对报警控制器进行下列功能检查:
(1)火灾报警自检功能
(2)消音、复位功能
(3)故障报警功能
(4)火灾优先功能
(5)报警记忆功能
(6)电源自动转换和备用电源的自动充电功能
(7)备用电源的欠压和过压报警功能
5.7.3.3检查火灾自动报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准的要求,在备用电源连续充放电3次后,主电源和备用电源应能自动转换。
5.7.3.4应采用专用的检查仪器对探测器逐个进行试验,其动作应准确无误。
5.7.3.5应分别用主电源和备用电源供电,检查火灾自动报警系统的各项控制功能和联动功能,及深化设计后的联动方案,按消防规范逐项试验。
5.7.3.6火灾自动报警系统应在运行120小时无故障后,应按规定填写调试报告。
6、消防广播系统施工方案
6.1火灾应急广播系统施工及调试方案
6.1.1 火灾应急广播系统的施工必须在土建施工完毕、预埋管线完成后进行。
6.1.2火灾应急广播系统的线路必须单独敷设。
6.1.3火灾应急广播系统的设备必须符合设计要求。
6.1.4火灾应急广播系统的施工应由受过专业培训的工人进行。
6.2紧急广播系统
紧急广播系统可连接多达330路喇叭线路。在报警时,以数码预录的语音指示及操作指引的LCD板面自动启动,能确保无特别训练的人员在场的情况下仍可作出适当且快速的操作。
6.3 火灾应急广播系统施工及调试技术措施
6.3.1.线路敷设
系统配线、接线按图纸要求施工,接线时要求在端子排上进行,每个端子排进行编号,编号与系统图统一。
6.3.2.线路检查
将被检线路的接线端子从设备上摘开,按照图纸来检查各配线是否正确,是否存在缺线、断线、混线等故障,接线端子是否齐全正确,是否焊有接线端子,对于被发现的故障一一进行排除。
6.3.3.绝缘电阻测定
将设备的两头接线端子摘开,用500V兆欧表测量线间绝缘电阻,要求线与线和线对地的绝缘电阻≥20MΩ。
6.3.4.接地电阻测量
消防控制室的主机接地极与电气装置合用,测量时在接地极上接进电阻测试仪进行测试,要求设备主机接地电阻≤4Ω。
6.3.5.火灾事故广播系统调试,应进行下列功能检验
(1)在消防中心选层广播。
(2)消防报警联动自动广播。
(3)备用扩音机控制功能试验。
7、防火卷帘控制系统施工方案

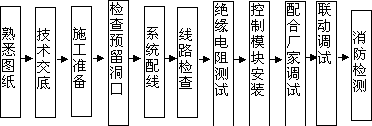

7.1防火卷帘控制系统安装工艺流程
7.2防火卷帘控制系统必须在土建施工完毕,预埋管线施工完成后才可进行。
7.3防火卷帘控制系统的施工要符合《火灾自动报警系统设计规范》(GB50116-98)及《高层民用建筑设计防火规范》(GB5045-95)的规定。
7.4联动控制程序
防火防区的电动卷帘门采用一次下落的方式;消防疏散通道的电动防火卷帘门是采用两次控制下落方式,即第一次由感烟探测器控制下落至离地1.5m高位置,第二次由感温探测器控制下落到底。
7.5下降高度
消防疏散通道的电动防火卷帘控制第一次下落距地1.5m处停止,根据设计规范,也有一次下落距地面1.8m处停止,本工程认为,发生火灾时,人们在紧急情况下进行疏散,常常是惊慌失措,下降过低不利于人群紧急疏散通过,因此建议下降高度为1.8m处停止。
7.6自动控制
防火卷帘控制系统的自动控制就是在防火卷帘门的两侧设置一对感烟和感温探测器,当火灾发生事,感烟和感温探测器将采集的信号送至联动控制盒,由联动控制盒输出执行信号至防火卷帘门的控制箱,控制防火卷帘门的下降。但目前情况看,电动防火卷帘门的控制应同时具备自动控制、手动就地控制和远程控制三种方式,才是较完善可靠的系统。
8、质量保证措施
8.1质量目标
确保符合“扬子杯”验收标准。
我公司将严格按照招标文件和合同的规定,在本项目进行全面质量管理(TQC),建立并保持一个健全的工程质量保证体系,完善质量管理制度,建立质量控制流程。
8.2质量管理体系

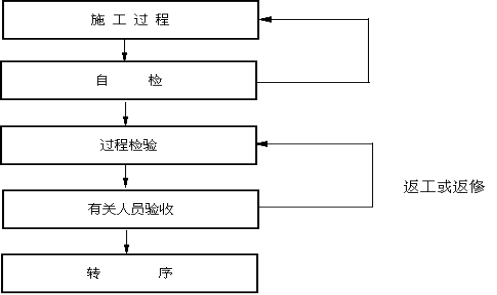

8.3质量管理程序
8.4质量保证措施
8.4.1组织措施
(1)选派公司优秀精干的施工技术管理人员组成本工程的项目管理班子。施工管理人员不仅具有丰富的施工管理经验,同时具有较高的施工技术水平,有精益求精的工作态度,有剖析自己弱点和不足的坦诚,更有自上而下确保创“扬子杯”的决心和信心。严格按ISO9001质量管理体系要求,组织实施,建立目标责任制制度,将目标层层分解到具体责任人,签订质量保证责任状,各级人员均交纳质量保证金,建立质量重奖重罚制。
(2)对重大施工技术进行审核、论证,从而制订专题施工质量控制措施,确保本工程质量目标的顺利实现。
(3)选派公司优秀操作班组进场施工,这些班组均具有获奖工程的施工经验,班组组成人员具有良好的职业道德与操作技能,同时更具有较强的团队精神与创精品工程意识与决心。
(4)在中标后签订合同时,主动提出质量目标与经济效益挂钩,明确如果实现不了质量目标,则予以经济上的严罚。
8.4.2管理措施
8.4.2.1做好培训管理工作。具体如下:
(1)人品教育:强调诚实、团队精神对质量的重要性和质量意识教育。
(2)管理层专项教育:包括职责划分和接口关系的培训。
(3)专项工程开工前的技术、质量、成本和安全培训。
(4)即时培训:发现质量管理体系运作有偏离,就采取培训或教育。
8.4.2.2加强过程管理:作为当时全国同行业第一家通过ISO9000族标准国家认证的安装企业,我们将严格按照GB/T19001-ISO9001质量保证体系标准的规定和要求,实施对本工程的管理。
(1)贯彻ISO9001标准,严格按照公司质量保证手册的规定运行,将质量体系要素落实到人。依据质量体系要素职能分配表确定项目经理部各级人员的岗位职责,并严格对照执行。
(2)按质量保证手册的规定,编制质量计划,并经公司有关职能部门的批准。按质量计划建立的质量保证体系实施项目管理,加强工程质量监督机制。根据质量计划确定项目工程质量控制点,把施工全过程纳入标准化轨道。
(3)严格按照公司程序文件的要求,执行采购控制工作,确保采购的物资的质量。同时按要求严格执行顾客提供产品的控制工作,确保顾客提供的产品符合质量要求。
(4)严格按照公司程序文件的要求,使用符合标准的检验、测量和试验设备,加强对物资进货、施工过程、工程最终交付的质量检验工作,及时处置不合格品,确保工程质量。执行物资搬运、储存的管理制度,确保施工设备和物资的破损降低到最低程度。
(5)在项目经理的领导下,实施项目经理责任制,项目部对工程质量负有全部责任。由安装项目管理人员和施工班组组成现场质量保证组织体系来确保工程质量目标的实现。在施工过程中,贯彻“谁负责施工,谁负责质量”的原则,对安装过程中各道工序施工,要把好质量关,定人、定岗、有记录,奖惩严格。作业班组按图纸要求和施工验收的规定,认真做好自检、互检记录,记录除必要的技术数据外,还应记下操作者的姓名。同时必须严格执行“自检、互检、专检”的三检制度。
(6)隐蔽工程和中间交工的项目,未经检查合格和办妥验收手续,不得进行下一道工序。
(7)安装施工前,施工员应对土建结构工程中预埋、预留的工程情况进行全面检查,如与预定的质量标准发生矛盾,应及时与有关部门联系,协商解决,妥善处理。安装过程中,施工员应指导、督促班组严格按图纸施工,严格执行施工方案中制定的施工程序和施工技术措施,施工员必须加强深化施工技术交底,使施工班组对施工任务有全面的了解,尽可能地消化图纸,做好施工准备,及时了解技术要求。施工中采取新技术、新工艺、新材料时,施工员应事先向项目经理或公司有关部门反馈信息,事前掌握必须的安装技术数据,必要时做好试验或样板,并到现场作技术指导,避免盲目施工
(8)设备、材料供应要及时,施工员和材料员或甲方共同做好设备和材料的清点和检查工作,办好交接签证,发现设备、器材、零部件短缺、损坏和质量问题,要及时联系解决,否则将对安装质量和工期造成影响。
8.4.3过程质量控制的技术措施
8.4.3.1编制施工组织设计和质量计划
项目经理组织各专业技术人员编制本工程的施工组织设计和质量计划,经公司有关部门审批后,报监理批准后作为本工程的纲领性文件。
8.4.3.2停止点、控制点的设置
停止点应经相应的部门及人员签证后,方可进入下道工序,本工程的停止点:
(1)隐蔽工程
(2)水压试验
(3)管道冲洗
(4)交工验收
(5)消防系统联动调试
控制点:根据工程特点所列的工序转接点均为控制点。例如:测试绝缘电阻、管道防腐等。
不论是停止点或是控制点,均应报业主或监理批准,各控制点根据业主或监理的意见均可上升为停止点,以保证工程质量。
8.4.3.3根据业主的工期要求,编制工程的总进度计划,分段进度计划,中间交付的进度计划。
8.4.3.4施工员根据图纸、国家规范对作业人员进行技术交底。施工过程中,施工员、质检员不断巡视以确保作业人员按图纸及技术交底的要求施工。
8.4.4材料设备的控制
(1)专业工程师根据工程进度编制“单项工程材料、设备用(季)度计划表”,在表中注明材质要求和验收标准。材料员根据“单项工程材料、设备月(季)度计划表”,参照库存情况,分别编制“采购计划明细表”向业主提供材料、设备明细表,报项目经理批准。明细表中必须注明产品的名称、规格、型号、数量、到货期、验收标准等。
材料员将已经批准的“采购计划明细表”报公司材料设备部,由材料设备部购买并组织进场。材料员将“业主提供材料、设备明细表”给业主后,请业主组织该部分的材料、设备进场。
(2)材料设备进场后,项目经理组织施工员、质检员、材料员会同业主、监理对材料设备进行进货检验和试验。检验合格后,与业主办理手续,由我公司保管并建立完整的台帐。对经过检验后的材料要有相应的状态标识。
(3)施工时,材料员必须凭专业工程师签发的“限额领料单”将材料设备发放给施工班组,并做记录。月末材料员必须将月材料用量及库存量汇报给项目经理。
(4)在进货检验和试验中,发现不合格材料必须标识,加以隔离,必须限期清退出场,以防误用。
(5)如业主要求在制造厂验收,则我公司派相应人员积极配合,以确保新购的材料设备合格。
8.4.5施工设备的控制
(1)开工前,施工员根据施工组织设计的要求,制订出施工设备进场计划,报项目经理批准,由设备管理员组织进场。
(2)设备进场后,设备管理员对设备进行检查试用,确保完好再发给班组使用。
(3)使用中的设备,由设备使用人员负责日常的维护保养。
(4)设备管理员每周一次对工地现场的设备巡视,更换不合格的设备,并加以标识。
8.4.6过程检验与试验
(1)工序交接检验程度
工序施工完成后,应进行自检,自检合格后,通知业主、监理进行检查验收。验收合格后,工序方可交接,防止不合格工序转入下一道工序。
(2)过程试验
本工程中包括的过程试验有:管道及设备的水压试验、接地电阻测试等。
(3)检验批划分原则及检验计划
检验批可根据施工及质量控制和专业验收需要按楼层、施工段、变形缝等进行划分。检验批是工程质量正常验收过程中的最基本单元,分项工程划分成检验批进行验收有助于及时纠正施工中出现的质量问题,确保工程质量,也符合施工实际需要。根据检验批划分的原则,各个专业制定出检验计划,力求做到检验方法、检验对象、检验工具、检验标准的有机统一。
8.4.7工程资料的管理
本工程质量记录主要分:物资进货检验、施工日志、施工管理记录、各类安全记录、安装记录、工程质量检验评定记录。
(1)工程技术资料的管理要严格按照施工管理的各项要求,以事实为前提,以国家现行的质量标准为依据,做好各工种工程技术资料的编制、收集、整理等工作。
(2)建立工程技术资料的会审制度,每月由工程技术负责人牵头,组织施工员、质检员、材料员、安全员、资料员以及各专业班组负责人对工程技术资料进行一次全面会审,确保工程资料做到及时、真实、齐全、完整。
(3)施工现场使用的各类原材料,本着先有质保书、后进场,先检测、后使用的原则,由材料员负责收集合格证书、质保书、检测报告等,并及时将检测结果报至项目经理,将资料管理和质量管理有机地结合起来。
(4)质量记录的填写,与所做工作必须同步,字迹清晰,字体端正,内容完整,真实准确。施工过程质量记录由项目经理部资料员按分部、分项划分表的规定分类、分阶段收集。
8.4.8竣工交付
(1)竣工交工验收程序目经理部预组织验收。
——项目经理部根据验收中查出的问题组织整改后,由项目经理部报公司质管办,进行二级认可,以保证竣工交工验收顺利进行。
——二级认可后,项目经理部向业主发送竣工报告。
——验收合格后,业主、监理、质检部门等在交工验收说明书上签字确认。
——对业主在竣工验收中指出的缺陷组织人员及时纠正,以业主满意为准。
——将竣工资料交付业主。
(2)竣工资料
我公司将向业主提供以下的竣工资料:
——施工组织设计(施工方案)
——开、竣工报告
——中间交工验收证书
——交工验收证书
——隐蔽工程验收证书
——图纸会审记录
——设计变更
——工程签证
——材料代用签证单
——设备开箱交接检查记录
——材料、设备合格证明书
——设备基础验收记录
——设备管道强度严密性试验记录
——调试及试验报告
——工程质量检验评定记录
——竣工图
8.4.9工程执行的施工及验收规范与评定标准
工程执行的施工及验收规范
编 号 | 名 称 |
GB50303-2002 | 《建筑电气工程施工质量验收规范》 |
GB50168-92 | 《电气装置安装工程电缆线路施工及验收规范》 |
GB50171-92 | 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 |
GB50254-96 | 《电气装置安装工程低压电器施工及验收规范》 |
GB50169—92 | 《电气装置安装工程接地装置施工及验收规范》 |
GB50263—97 | 《气体灭火系统施工及验收规范》 |
GB50166—92 | 《火灾自动报警系统施工及验收规范》 |
GB50243-2002 | 《通风与空调工程施工质量验收规范》 |
GB50275-98 | 《压缩机、风机、泵安装工程施工及验收规范》 |
GB50242-2002 | 《建筑给水排水及采暖工程施工质量验收规范》 |
GB50268-97 | 《给水排水管道工程施工及验收规范》 |
GB50212-91 | 《建筑防腐蚀工程施工及验收规范》 |
GB50261—2005 | 《自动喷水灭火系统施工及验收规范》 |
GB50243—2002 | 《通风与空调工程施工质量验收规范》 |
JGJ46-2005 | 《施工现场临时用电安全技术规范》 |
JGJ80-91 | 《建筑施工高处作业安全技术规范》 |
GB50194-93 | 《建设工程施工现场供用电安全规范》 |
GB/T50326—2001 | 《建设工程项目管理规范》 |
GB50300-2001 | 《建筑工程施工质量验收统一标准》 |
GB50185-93 | 《工业设备及管道绝热工程质量检验评定标准》 |
JGJ59-99 | 《建筑施工安全检查标准》 |
DB32/186—1998 | 《建筑消防设施技术检验规程》 |
JGJ33-2001 | 《建筑机械使用安全技术规程》 |
JGJ81-2002 | 《建筑钢结构焊接规程》 |
JGJ104-97 | 《建筑工程冬季施工规程》 |
JGJ141-2004 | 《通风管道技术规程》 |
JB/T3736(1.2.8)-94 | 《质量管理中常用的统计工具》 |
8.4.10成品保护措施
(1)成品保护按照本公司成品保护规范要求执行。安装工程从安装开始到竣工验收之前,施工现场必须建立严格的成品保护值班制度,安装后期将专门组织成品保护人员,24小时有人值班,对安装成品、半成品、设备等进行巡护。建立有效的交换班制度。
(2)设备一般在安装前一周内运送现场,做好开箱检查。设备开箱点件后对于易丢、易损部件应指定专人负责入库妥善保管。设备搬运时明露在外的表面应防止碰撞。
(3)配合土建的预埋电管及管口应采取临时封堵等措施。以免掉进杂物。灯具、应在调试或交验前安装。
(4)镀锌管道及风管,在施工制作安装时,应防止管道表面被砂石或其它硬物划伤,管子、管件要妥善保管,不得混淆和损坏。安装好的管道、电气线路、风管、设备应采取必要的防表面污染措施。
(5)设备的敞露口在中断安装期间必须加临时的保护封盖,如设备安装在建筑物未抹灰或喷白前施工时,应用塑料布等包扎好,严禁非操作人员开动水泵、风机等设备。
(6)各种类型风口、通风阀门、风罩、风帽等自制或购进成品的存放、安装施工中要妥善保管和制定成品防范措施。以防受潮、变形、锈蚀、损坏。
(7)配电柜、箱安装后包扎塑料薄膜保护,柜箱钥匙编号后交专人保管。
(8)对安装好的卫生器具、灯具等易损件,要用硬纸板、薄膜等进行防护。
(9)对成品有意损坏的将给予处罚。情节严重者将报送公安机关处理。
8.4.11质量文化建设
倡导“一次性做好”、“自我控制”和“承任”的文化理念,鼓励全体管理人员及操作工人在任何作业活动中都应追求一次性合格,满足规定的要求。管理层的“自我控制”包括对作业活动的质量、技术、进度、成本等方面应有明确的了解,对作业层下达的作业程序和指令应简洁明了、通俗易懂;自觉搜集、评估方案和程序在运行中的得失,并自觉反馈到相关的方案或作业指导书中。作业层的“自我控制”包括对作业活动的质量技术要求、工艺参数和流程有明确地了解,自觉控制作业质量,当发生偏差时,主动汇报,等待管理层的处理方案或决定,能自觉地搜集、评估作业程序得失,并向管理层反馈。“承任”即在项目部建立内部承认机制,为“一次性做好”、“自我控制”理念创造激励环境。
第六章 安全文明施工及环境保护措施
1、安全施工保证措施
1.1安全目标
重伤死亡事故:零
轻伤频率≤1‰
创省文明建筑工地
1.2安全机构
组长:殷建华
副组长:徐宝国 沈长春
专职安全员:李吉林
组员:冯加东 许小勇 唐建华 郭锐

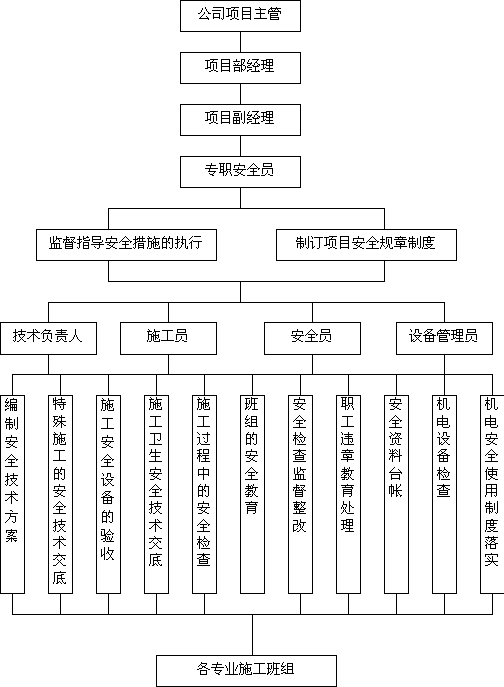

1.3安全网络管理图
1.4安全管理制度
(1)本工程的施工全过程必须执行“安全第一,预防为主”的方针政策,以及动态、全面控制管理的原则。
(2)特种作业人员必须持证上岗。
(3)进入工地必须戴好安全帽。
(4)施工时正确使用劳护用品。
(5)班组根据当初的施工任务,有针对性地进行安全意识的教育和安全措施交底,并做好记录和签字确认。
(6)项目部每周必须召开全体施工人员的安全例会,项目班组每天必须进行安全技术交底,口头部署安全注意事项。
(7)项目部每月必须至少进行一次工地检查。
(8)项目部认真执行安全生产奖罚制度。
1.5保证安全技术措施
1.5.1本工程安全施工的重要危险源分析
(1)本工程涉及到安装工种繁多,工序间交叉作业较多,同时由于本工程安装较大,因此采用科学合理的安全防护体系,确保安全施工目标的实现,同时有利于降低工程成本。
(2)安装工程的安全受环境、时间、空间、人员、工种等因素的影响,不确定因素很多,经分析并结合本公司管理体系程序文件,本工程安装施工各阶段面临的重要危险源具体如下:机械作业安全、临时用电安全、交通运输安全(包括场内与场外运输)、临边洞口的防护安全、高空作业安全、机械使用安全、防火等。
(3)上述重要危险源中,机械作业安全涉及的范围较广,不确定因素较多,因而中标进场后将其中不安全因素层层分解,落实到相关责任人,逐一克服,并制定应急响应与预案。
(4)其它重要危险源,根据我公司管理经验,均可通过严格的过程控制克服,当然仍需制定应急预案与响应计划措施。
(5)上述事项将在中标后予以完善。
1.5.2安全施工重点部位
(1)进出工地车辆的交通安全
(2)高空立体防护
(3)临边、洞口的安全防护
(4)施工临时用电安全
(5)各类安装施工机械的使用安全
(6)工地内的治安保卫
(7)多工种人员、业主指定分包商的安全防护意识
(8)上下作业安全指挥系统
(9)临时消防
1.5.3一般安装施工安全措施
(1)安装施工前,应逐级做好安全技术交底,交叉安全防护措施,并对所使用的现场脚手材料、机械设备和电气设施等进行检查,确认其符合要求后方能使用。
(2)安装施工立体交叉作业时,不得在同一垂直方向上下操作。如必须上下同时进行工作时,应设专用的防护棚或隔离措施。
(3)遇有台风暴雨后,对安全设施预现场设备逐一检查,发现异常情况时,立即采取措施。
(4)安装施工机械安全:电焊机械等安装施工机械,使用极为频繁,必须按安全操作规程操作,防止发生事故。
(5)安装施工阶段工人劳动强度相对较大,工种繁多,为此工地后勤管理部门负责做好安装施工人员生活方面的保障工作,避免因劳累过度而发生工伤事故。
(6)由项目生产经理负责协调业主分包工程间安全技术措施及安全注意事项,并及时向有关专业工长、专职安全交底,传达至各有关安装施工操作人员。
(7)临时用电,应经专门涉及,均采用绝缘电缆,所有电缆均由保护管穿过,并架空布置,线路的走向,应确保不受安装施工影响与破坏。
(8)在整个安装施工过程中,昼夜24小时须有专人值班,以防万一,作好应急预防一切物资、机具、人力准备。
(9)夜间安装施工要有足够的照度,进出口处专人指挥,避免发生交通事故。
1.5.4高处作业劳动保护
(1)从事高处作业的职工,必须经过专门安全技术教育和体检检查,合格才能上岗,凡患有高血压、心脏病、癫痼病、眩晕症等不宜高处作业的人,禁止从事高处作业。
(2)从事高处作业的人员,必须按照作业性质和等级,按规定配备个人防护用品,并正确使用。
(3)现场安装施工人员集中处,应在操作层的适当位置设置便桶。
1.5.5垂直运输和联络
(1)在配合土建施工时,要用塔吊吊运材料和施工设备,起吊重物时绑扎牢固、安放平稳,不得在重物上堆放或悬挂零星物件。零星材料和物件,必须用吊笼或钢丝绑扎牢固后方可起吊。标有绑扎位置或记号的物件,应按标明的位置绑扎起吊。
(2)采用对讲机进行上下联络,必须由指挥人员专用,不得他人随意乱用,遇有紧急情况时,指挥人员必须立即向工地负责人报告,由工地负责人统一指挥,并采取应急措施。
1.5.6洞口临边防护
1.5.6.1严禁操作人员任意拆除或变更安全防护设施,若安装施工中必须拆除时,须经工地技术负责人批准后,方可拆除或变更。施工完毕,应立即恢复,不得留有后患。
1.5.6.2预留洞口的安全防护
(1)边长或直径为20~50cm的洞口,可用钢筋砼板或固定盖板防护。
(2)50~150cm的预留洞口,可在浇捣砼前板内钢筋贯穿洞径,不剪断网筋,构成防护网,网格15cm为宜。
(3)150cm以上的洞口,四周应设防护栏杆两道,护杆高度分别为40cm和100cm,洞口下张设安全网。
(4)凡楼梯均必须设置安全防护栏杆,并根据施工现场的具体情况张设安全网。
(5)栏杆的材料,可选用钢管或质量合格的毛竹搭设,当楼梯跑边空间距离较大时,应张设安全网或设两道防护栏杆,其高度为40cm和90cm。
1.5.7安装施工机械安全
1.5.7.1安装施工机械安全防护一般规定:
(1)各种安装机械设备的操作人员,都必须经过专业与安全技术培训,经有关部门考核合格方准上岗。严禁无证人员操作。
(2)各种安装机械操作人员,必须懂得所操作机械的性能、安全装置。熟悉安全操作规程,能排除一般故障和日常维护保养。
(3)工作时,操作人员必须穿戴好防护用品,集中思想、服从指挥、谨慎操作,不得擅离职守或将机械随意交给他人操作。
(4)交付现场使用的安装机械设备,必须性能良好,防护装置齐全,生产及安全所需备品配套,并经设备部门和现场负责人认可,方能使用。
(5)起重机行驶与停置时,必须与沟渠、基坑保持规定的安全距离。
(6)安装机械设备进入作业点,单位工程负责人应向操作人员进行作业任务和安全技术措施的详细交底。当发现水质浑浊并有较多砂粒时应及时检查处理。
1.5.7.2电弧焊设备的使用安全
(1)焊接设备上的电机、电器、空压机等要有完整的防护外壳,一、二次执着线柱处应有保护罩。
(2)现场使用的电焊机应设有防雨、防潮、防晒的机棚,并备有消防用品。
(3)焊接时,焊接和配合人员必须采取防止触电、高处坠落、瓦斯中毒和火灾等事故的安全措施。
(4)严禁在运行中的压力管道、受力构件上进行焊接和切割。
(5)焊接预热焊件时,应设挡板隔离焊件发出的辐射热。
(6)高空焊接或切割时,必须挂好安全带,焊件周围和下房应采取防火措施并有专人监护。
(7)接地线及手把线均不得搭在易燃、易爆和带有热源的物品上,接地线不得接在管道、机床设备和建筑物金属构架或轨道上,接地电阻不大于4欧姆。
(8)雨天不得露天电焊,在潮湿地带作业,操作人员应站在铺有绝缘物品的地方并穿好绝缘鞋。
(9)长期停用的电焊机,使用时,须检查其绝缘电阻不低于0.5欧姆,接线部分不得有腐蚀和受潮现象。
(10)焊钳应与手把线连接牢固,不得用胳膊夹持焊钳,清除焊渣时,面部应避开被清的焊缝。
(11)焊接人员应经常检查电焊机的温升,如超过A级60℃、B级80℃时,必须停止运转并降温。
(12)施焊现场的10m范围内,不得堆放氧气瓶、乙炔发生器、木材等易燃物。
(13)作业后,清理场地,灭绝火种,切断电源,锁好电闸箱,消除焊料余热后,方可离开现场。
1.5.7.3交流电焊机使用安全
(1)应注意初、次级线,不可接错,输入电压必须符合电焊机的铭牌规定,严禁接触初级线路的带电部分。
(2)次级抽头连接铜板必须压紧,接线柱应有垫权,合闸前应详细检查接线螺帽。螺栓及其他部件应无松动或损坏。
(3)移动电焊机时,应切断电源,不得用拖拉电缆的方法移动焊机,如焊接中突然停电,应切断电源。
1.5.8现场临时用电安全一般规定
1.5.8.1建立健全电气安全管理制度和各级岗位责任制,应加强安装施工现场的各类电气设备和线路管理。技术部门和安全部门负责监督检查,现场的值班与维修电工应负责管辖各自职责范围内电气设备及线路正常运行。
1.5.8.2对安装施工用电进行专项用电设计,编制的设计方案,须经安装施工单位技术负责人审批后方可实施,安装完毕后,应由工程施工和动力设备部门验收签字,并送安全部门备案,方可投入使用。
1.5.8.3用电设计方案基本内容如下:
(1)主要电气设备的名称、型号、功率和平面布置;
(2)确定电源接线,变(配)电室、总配电箱、分配电箱的位置及线路走向;
(3)进行总用电负荷计算;
(4)绘制相应的现场用电平面图,立面图和接线系统图;
(5)制定现场安全用电技术措施和管理措施。
(6)临时用电工程中,线路与设备安装、维修,必须由持证电工完成,电工等级应同工程技术要求相适应。
(7)对于安装施工现场的电气设施必须达到以下要求:
a凡是能触及或接近带电体的地方,均应采取可靠绝缘与屏保等措施或保证安全距离;
b各类导线的选型,应严格保证规定的安全载流量,安装、敷设应保证安全;
c所有电气设备的工作性能和绝缘强度应处于完好状态,且在漏电电流动作保护器的保护范围内;
d所有电气设备都应有过载和短路保护,对于垂直运输机械还应有上、下限位,零位起动等安全联锁装置;
e起重机械的照明回路应接在起重机总电源开关的外侧,并单独防护,在总开关切断电源时,照明不应断电;
f现场重要(或危险)部位,应有醒目的电气安全标志。
(8)安装施工现场必须建立健全以下电气安全制度:
a各类电气设备、设施安全技术操作规程;
b电气安全值班制和交接班制;
c电气设备、线路的检查、维修、保养记录制度;
d各类电气事故的预防及处理办法;
e考核及奖惩规定。
(9)安装施工现场不得带电作业。
1.5.9防火安全措施
(1)建立防火责任制,将消防工作纳入安装施工管理计划。工地负责人向职工进行安全教育的同时,应进行防火教育。定期开展防火检查,发现火险隐患及时整改。
(2)严禁在建筑脚手架上吸烟或堆放易燃物品。
(3)安装焊接施工时,应严禁按照焊接操作规程,遵守“十不烧”制度,并派专人了望,焊接设备应集中在设备平台上,不得到处乱放,电源线路不得乱拉乱接。
(4)进行焊接或切割作业时,氧气瓶和乙炔发生器应放置在建筑物内,不得放在走道或脚手架上。同时,应先将下面的可燃物移走或采用非燃烧材料的隔板遮盖,焊接完成后,及时清理灭绝火种,没有防火措施,不得在脚手架上焊接或切割作业。
(5)在安装施工现场配备一定数量的消防灭火器材。
(6)布置于安装施工场外区域的生活区是消防重点应单独布置消防系统,并制订防火制度。
2、文明施工保证措施
现场文明施工是各项管理工作的综合反映,代表了我们的形象和精神面貌。其目的是创造一个良好的工作环境和生活环境,而良好的环境是提高工程质量、加快工程进度、进行安全施工的基本保证,也是维护市容观瞻、保护城市正常秩序的基本要求。
2.1建立文明施工体系
2.1.1体系建立
为了能使本工程文明施工的顺利进行,所有现场管理人员都应积极从我做起,本工程我们将建立文明施工环境保护组织体系。
文明施工体系如下图
2.1.2体系中主要部门及人员职责
2.1.2.1项目经理职责
(1)认真贯彻执行公司的《质量、环境、职业安全健康管理手册》及相关的程序文件,对工程的文明施工和环境保护负责。组织制定文明施工和环境保护的办法和要求。
(2)组织项目副经理、质量安全部、办公室建立本项目的环境危害因素,制定本项目《文明施工和环境保护管理计划》。
(3)每月定期领导组织施工现场的文明施工和环境保护检查,发现不符合因素,发出整改指令。组织制定整改措施,并负责落实,对各级提出的文明施工和环境保护管理方面的问题,要定时、定人、定措施予以解决。
(4)组织项目部各部门迎接外部对项目文明施工及环境保护工作的检查。
2.1.2.2项目副经理职责
(1)组织学习和贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相关的程序文件。
(2)组织实施本项目制定的文明施工和环境保护的各项措施。
(3)会同办公室、质安部进行文明施工和环境保护工作的目标和范围的划分。
(4)每办月组织文明施工和环境保护工作的检查,对检查出的不符合因素,督促专业技术人员负责整改。
2.1.2.3专职安全员的职责
(1)认真学习有关的文明施工和环境保护各项规定,并向各部门转发。
(2)规划好CI布置管理工作,制定并布置安装好整个施工、办公及生活区的CI设施,做好CI设施的管理工作,发现有损坏或遗失的设施要及时修复或重新制作购买安装就位。
(3)加强后勤生活的管理工作,使项目部管理和施工人员有一个良好的生活休息场所,保障项目施工顺利进行。
(4)贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相应的程序文件。
2.1.2.4安全部职责
(1)认真贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相关的程序文件。指导施工班组搞好文明施工和环境保护,督促进入施工现场的职工遵守各项规章制度以保障文明施工和环境保护得以执行。
(2)深入现场检查文明施工和环境保护措施的落实情况,发现不符合因素及时纠正,当出现有违章时有权采取果断措施,并对违章指挥,不服从管理,违反文明施工和环境保护管理规定的施工队(班组)和个人,按照有关规定给予处罚。
(3)在项目副经理领导下,定期组织文明施工和环境保护检查,做好检查记录,对查出的问题负责下发问题整改单,并亲自监督整改。
(4)负责收集整理文明施工和环境保护管理资料,及时向总承包管理和上级主管部门汇报本项目部文明施工和环境保护状态。
2.1.2.5技术负责人职责
(1)负责编制本工程文明施工和环境保护的技术措施。
(2)参加项目部组织的文明施工和环境保护检查,对检查出的问题编制相应的整改措施。
(3)贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相应的程序文件。根据本项目的特点,进行文明施工和环境保护技术交底,并把注意事项详细的向施工人员交待清楚,履行签字手续。对操作规程、技术措施、文明施工和环境保护技术交底的执行情况经常检查,随时纠正违章情况,因不进行交底或交底不清发生的事情负直接责任。
2.1.2.6采购员职责
(1)负责购置本项目的文明施工和环境保护用品,并保证此类用品符合国家标准及地方政府有关规定,对不符合标准的用品,禁止发放使用。
(2)按文明施工和环境保护要求做好材料堆放和物品存放,对物品运输应加强管理,保证文明施工和环境保护得以落实。
(3)对施工现场的文明施工和环境保护设施运行负责,并监督指导设备维修、保养的正常进行。
(4)按照项目部的统一部署,规则整齐的停放各种大型施工设备。
(5)认真贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相应的程序文件。
2.1.2.7各专业技术人员职责
(1) 认真贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相应的程序文件。并向班组做好技术交底。
(2)每日对施工班组执行本项目文明施工和环境保护规章制度的执行情况进行检查,发现问题及时纠正。
2.1.2.8各专业施工人员职责
(1) 认真贯彻执行公司及本项目的《质量、环境、职业安全健康管理手册》及相应的程序文件。严格按照操作规程施工。
(2)认真听取文明施工和环境保护交底,积极参加各种文明施工和环境保护活动,并有权拒绝违章指挥,对不符合文明施工和环境保护做法有责任提出改进意见。
(3)爱护文明施工和环境保护设施和标志,发现损坏,立即报告有关人员处理。
2.2生产、生活垃圾的统一管理
(1)在临时、生活、办公区设置若干活动垃圾箱,并分有害与无害:可回收与不可回收,派专人管理和清理。生活区垃圾集中统一处理,禁止在工地焚烧残留的废物。
(2)建立卫生包干区,设立临时垃圾堆场,及时清理垃圾和边角余料。
(3)注意临设的日常维护与管理,竣工后及时拆除,恢复平整状态。
(4)在土建墙面上配合施工时,采用专用切割设备,做到开槽开孔规范,定位准确,决不乱砸乱打,野蛮施工。同时将产生的土建垃圾及时清理干净。
(5)施工现场不准乱堆垃圾及余物,应在适当地点设置临时堆放点,专人管理,做到日集日清,集中堆放,并定期外运。清运渣土垃圾及流体物品,要采取遮盖防漏措施,运送途中不得撒落。
(6)为防止施工尘灰污染,在夏季施工临时道路地面洒水防尘。
(7)现场材料多,垃圾多,人流大,车辆多。材料要及时卸货,并按规定堆放整齐,施工车辆运送中如有散落,派专人打扫。凡能夜间运输的材料,应尽量在夜间运输,天亮前打扫干净。
2.3有毒、有害物质的统一管理
(1)现场有毒、有害物质有:废油桶类、废油漆桶类、废塑料薄膜、废离心玻璃棉、废铝泊纸、废电池、废复写纸、废涂改液等。
(2)以上有关有毒、有害物质按总承包商的规定统一管理,如总承包商没有具体要求,按公司《污染防治程序》规定执行。
2.4材料堆放、机具停放的统一管理
(1)各种材料堆放分门别类,堆放整齐,标志清楚,预制场地内外整齐,清洁安全。施工废料及时回收,妥善处理。工人在完成一天的工作时,及时清理施工现场,做到工完场清。
(2)禁止随意占用现场周围道路,妨碍交通,若不得不临时占用,应首先征得市政、交通部门许可。施工用设备定期维修保养,现场排列整齐美观,并将机具设备摆放整齐。
(3)对大型设备、配件考虑好其运输吊装通道,并及时组织就位安装,保护好其他专业或分包单位的产品。
(4)现场使用的机械设备,要按平面固定点存放,遵守机械安全规程,经常保持机身等周围环境的清洁。机械的标记、编号明显,安全装置可靠。
2.5有效控制噪音污染
(1)夜间施工在总承包管理部的统一协调下进行,同时必须经现场监理单位的许可,并严格限制噪音的产生,使噪音和环境污染限制在最小程度。避免大噪音设备夜间运行。
(2)为了减少施工噪音,防止施工噪音污染,风动转机要装消声器,压缩机要性能良好并要尽可能底音运转,并尽可能安装在远离临近房屋的地方,合理安排作业时间,减少夜间施工,减少噪音污染。
(3)要减少施工噪音对临近群众的影响,对大型机械采取简易的防噪措施。
(4)选用低噪音或备有消声降噪设备的施工机械。
(5)牵扯到产生强噪声的成品、半成品加工、制作作业,放在封闭工作间内完成,减少因施工现场加工制作产生的噪音。
2.6合理排放污、废水
(1)施工现场与临设区保持道路畅通,并设置雨水排水明沟,使现场排水得到保障。
(2)在办公区、临时区及施工现场设置若干饮水点,保证职工饮用水的清洁卫生。
(3)在办公区、临时区及施工现场设置若干临时小便桶,并随时清理。严禁工人现场随地小便,一经发现给予经济罚款。
(4)建立节约措施消灭长流水。
(5)生活及施工中的污水、冲洗水及其它施工用水要排入临时沉淀池沉淀处理后,再合理排放。
(6)临时宿舍内、外应干燥,室内保持清洁,喷洒消毒药水灭蚊、灭蝇。
(7)清洗机械排出的污水要有排放措施,不得随地流淌。
2.7现场标准化实施阶段
现场标准化工作实施由标准化执行小组按照现场标准化策划总体要求落实责任具体实施,工作内容包含:
(1)在业主单位的统一协调下,进行现场临时设施的搭建。施工现场置挂五牌一图,即:工程概况牌、安全纪律牌、安全标语牌、安全记录牌、文明施工制度牌和施工平面图。五牌一图必须齐全,而且美观整齐。
(2)施工临时用地内张贴宣传标语,设置黑板报或报栏,内容经常更换;施工入口处应悬挂宣传标语横幅。
(3)规范员工行为、办公及着装要求。所有施工人员穿戴整齐,行为文明。佩戴统一制作的工作证,工作证应标明姓名、职务、身份及编号,在施工期间应一直佩戴在胸前。
(4)按照统一标准对施工机械、材料等进行规范化的标识。
(5)把CI实施与施工质量、安全、文明及卫生结合起来抓,并注意随时施工进度改变宣传形式。
2.8防止传染病措施
(1)对进入施工现场的施工及管理人员全部登记造册,人员的流动及调剂在项目部控制下进行。
(2)对施工现场实行军事化、封闭式管理,严格门卫制度。进出人员必须佩戴胸卡,严格控制人员的出入,履行出入登记手续。
(3)施工现场根据施工人员数目配备足够的卫生型环保厕所,建立实施厕所管理制度。
(4)食堂必须持有卫生防疫部门颁发的卫生许可证,炊事员须持有健康证、卫生培训证。工作时必须穿戴洁净的工作服、口罩。生活垃圾存放在密闭容器中,及时清运。
(5)施工现场生活区要保持良好的生活环境和个人卫生习惯,多通风,常晒被褥,勤洗手,教育施工人员少到空气流通不畅,人员密集的场地,减少与疫病接触的机会,切实做好施工人员的宿舍、食堂、厕所等设施的清洁和消毒工作。
(6)工地如发现疑似病人,必须及时送医院检查治疗,病情上报、通报上级,做到工地发生疫情后积极配合卫生防疫部门做好各项防治工作。除消毒措施外,还必须严格切断传
3、环境保护措施
3.1管理目标
我公司将依据ISO1400-(1996)环境管理和我公司环保手册,建立环境管理体系,制定环境方针、环境目标和环境指标,配备相应的资源,遵守法规,预防污染,节能减废,实施施工与环境的和谐,达到环境管理标准的要求,确保施工对环境影响最小;通过选择功能型、环保型、节能性的工程材料和设备,不仅在施工过程中达到环保要求,而且确保本工程成为使用功能完备的绿色建筑,并最大限度地达到施工环境的美化。
环境管理方针:以人为本绿色建筑,追求人与环境的和谐。
鉴于本工程的特点,我们将重点控制和管理施工现场布置、临建规划、现场文明施工、大气污染、对水污染、噪声污染、废弃物管理以及资源的合理使用等。
鉴于本工程的特点,我们将重点控制和管理施工现场布置、临建规划、现场文明施工、大气污染、对水污染、噪声污染、废弃物管理以及资源的合理使用等。
3.2组织保证
(1)在项目经理部建立环保体系(见附图),明确体系中各岗位职责和权限,建立并保持一套工作程序,对所有参于体系工作的人员进行相应的培训。
(2)项目经理部成立场容清洁队,每天负责内外的清理、洒水、降尘保洁等工作。
3.3环境管理体系
我单位环境管理体系运行模式将企业的活动分为四个阶段:规划(PLAN)、实施(DO)、检验(CHECK)、改进(ACTION)。体系运行模式祥见下图:
3.4工作制度
(1)每周召开一次“施工现场文明施工和环境保护”工作例会,总结前一阶段的施工文明施工和环境保护管理情况,布置下一阶段的施工现场文明施工环境保护管理工作。
(2)建立并执行施工现场环境保护管理检查制度。每周组织一次由各专业施工单位的文明施工和环境保护管理负责人参加的联合检查,对检查中所发现的问题,开出“隐患问题通知单”,各专业施工单位在收到“隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决, 我公司项目部有关部门应监督落实问题的解决情况。
3.5成品保护措施
成品保护必须贯穿于施工全过程,从原材料、半成品、直至成品各个环节都必须进行切实有效地保护,最终使建筑产品成为完美无缺的凝固艺术。
3.5.1成品保护、半成品保护小组
本工程由项目经理部组织成立以工程技术部经理为领导的成品保护小组,设专职成品保护员。
3.5.2岗位职责
(1)施工技术组:对项目经理负责,负责安排各专业、工种作业时间计划,协调各工种、各专业交叉作业。即要保证整体工期计划的落实,又要使产品不被交叉污染和破坏;负责协调物资部做好物资原材料、半成品、成品保护;负责协调技术部做好物资检验、试验、验收;负责组织各工种、各专业产品过程验收,办理产品保护交接手续;负责产品保护同各工种、专业之间的协调并处理产品保护纠纷。
(2)材料供应组:对采购的原材料、半成品、成品质量负责;对采购物资包装、运输过程的产品保护负责。
(3)专业施工班组:对专业内工程产品保护负责;对专业施工区内其它专业的产品保护负责;对本专业进入现场的材料、设备临时存放产品保护负责;本专业施工后对其它专业下道工序施工的可行性负责。
(4)成品保护队长:负责成品保护队的日常管理工作;负责组织对移交产品的日常保护;负责监督、检查各工种、专业产品保护落实情况。
(5)专职成品保护员:执行承包职责,具体负责落实产品保护工作,记录并汇报产品保护工作情况。
3.5.3进场材料设备的保护措施
(1)现场仓库内的货架采用金属货架、木质垫板排列整齐。
(2)材料、设备分仓分门别类存放、摆放整齐并标志清楚。
(3)设备在搬运时要防止磕碰、并设专门仓库集中保管,为防止配件丢失或损坏,如拉链、堵链等材料、配件应在竣工前才统一安装。
(4)消防报警设备、消防器材运至现场暂不安装时,不得拆箱,入库妥善保管。必要时用毡布绑扎牢固,防止设备受损。
(5)设备搬运过程中,不许将设备倒立,防止设备油漆、电器元件损坏。
(6)设备入库后应码放整齐、稳固并要注意防潮。
3.5.4设备安装成品保护
(1)安装好的管道不得用做支撑或放脚手板,不得蹋压,其支托卡架不得做为其它受力点。
(2)阀门的手轮在安装时应卸下,交工前统一安装完好。
(3)水表应有保护措施,为防止损坏,可统一前交工前装好。
(4)电缆两端头处的门窗装好,并加锁,防止电缆丢失或损毁。
(5)配线完成后,不得再进行喷浆和刷油。以防止导线和电气器具受到污染。
(6)电机及其附属设备安装在机房内,机房门应加锁。未经许可,非安装人员不得入内。
(7)电机及附属设备如安装在室外,根据现场情况采取必要的保护措施,控制设备的箱、柜要加锁。
(8)消防设备例如:喷头、烟感、温感探测器、无管网气体灭火箱等应该进行保护以防损坏。
第七章 劳动力、机械设备和材料投入计划
1、劳动力投入计划表(详见附表三)
2、机械设备投入计划表(详见附表四)
3、主要计量仪表投入计划表(详见附表五)
4、主要材料设备进场计划表(详见附表六)
5、劳动力、机械设备和材料投入计划的保证措施
5.1主要材料设备的采购程序
5.2劳动力投入计划和主要材料设备进场计划的保证措施
(1)在项目部技术负责人的组织下,各个专业根据劳动定额测算,提出劳动力用工计划,必须细化到每个月,每周乃至每天的用工计划,由技术负责人申报给公司的劳务公司。
(2)我公司劳务合作施工队伍具备劳务资质的有三十多家,由于该工程质量要求高,劳务公司根据计划和实际情况优先选择实力较强的施工班组满足施工的需要,确保该工程劳动力用工计划的实施。
(3)在项目技术负责人的组织下,由各专业技术人员做出详细的施工图预算,从而编制出所需的设备、主材、辅材的施工用料计划、月度用料乃至周用料计划,同时要报出前期预留预埋和部分预先预制和施工用的材料计划。
(4)采购供应组根据用料和设备到货计划,提出资金的使用计划报项目经理审批,合理安排资金使用量。按照施工用料总计划积极跑市场和调研市场,预定价廉物美的产品备用。
(5)材料采购员根据计划要求及时组织前期材料的进场。
5.3保证机械设备进场计划的措施
(1)项目部在项目技术负责人的指导下,由各专业施工员合理地编制出施工机具的所要数量及进场时间,优化配置各类施工机具、设备和检验、测量、试验设备。
(2)根据施工进度计划的要求,项目部应有权添置新的施工设备,同时也必须有资金来保证购买。
(3)由于该工程安装工作量较大,投入的机械设备量较大,为了确保施工顺利实施,施工现场设立专职设备维护员,专门负责设备的维护与保养,确保设备正常、良好运作。
第八章 关键施工技术、工艺及工程项目实施的
重点、难点和解决方案
本工程为专业的消防工程,施工技术要求高、难点多,实施的重点、难点主要有:关于切断非消防电源、电梯迫降的施工控制技术、防火卷帘门的控制技术、消防给水管网试压的控制技术、室内外消火栓系统的安装技术、自动喷淋灭火系统的施工控制。整个大楼消防功能的实施、最后的联动调试和消防验收是该工程的难点,为此制定以下解决方案:
1、关于切断非消防电源、电梯迫降的施工控制技术(重点)
消防工程中切断非消防电源和对电梯的控制一般都与火灾探测器
进行联动,在火警情况下,联动切断非消防电源、联动电梯迫降。但
大多数的消防设备使用单位担心探测器的误动作后,切非、电梯迫降
及其它相关设备的动作引起恐慌造成事故,不敢把联动设备设置为自
动状态。因此自动控制这种方式在实际应用中,往往因为联动系统一
直处于手动控制状态而不能够真正实现其价值。但在火灾情况下切断
非消防电源、电梯迫降于首层是非常必要的,《火灾自动报警系统设
计规范》第6.3.1.8条规定:消防控制室在确认火灾后,应能切
断有关部位的非消防电源,并接通警报装置及火灾应急照明和疏散指
示标志灯;第6.3.1.8条规定:消防控制室在确认火灾后,应能
控制电梯全部停于首层,并接收其反馈信号。规范并没有强制要求必
须以自动方式来实现切非和迫降,可见对于切断非消防电源和电梯迫
降可以用自动方式也可以用手动方式来实现,但是需要注意的是,采
取手动控制时,应选择合理、方便的方式,并在消防控制室内能够直
接进行操作。
对于切断非消防电源,应当控制在着火的楼层或防火分区,局部发生火灾,没有必要将整座建筑内非消防电源全部切掉。其切断方式可以在消防控制室设置手动控制开关,在火灾状态下,首先联动或手动切断起火层的非消防电源,然后根据人员疏散情况和火灾蔓延程度,按楼层和防火分区的顺序依次切断相关部位的非消防电源。
对于电梯的控制,可采用三种方式:可用电梯前室的烟感火灾探测器联动电梯;也可以把电梯的控制、显示系统设于消防控制室,火灾确认后,由消防控制室值班人员手动控制电梯;或在消防控制室内设电梯迫降按钮,按钮与电梯控制室直接连接,可强制电梯下降后停止于首层。需要强调的是:这里所讲的电梯并不是专指消防电梯,而是整个工程中使用的全部电梯。另外扶梯应视为非消防设施,切断非消防电源时应包含自动扶梯。工程中经常遇到只对消防电梯进行控制,忽略其它电梯的情况,这与规范明显不符,实际应用时也很可能够成严重事故,是不可取的。而对于消防电梯,在火灾情况下不仅能迫降至首层,还要具备供消防队员使用的功能。
2、防火卷帘的控制技术(重点)
相关规范规定,疏散通道上的防火卷帘两侧,应设置火灾探测器组及其警报装置其两侧应设置手动控制按钮。感烟探测器动作后,卷帘下降至地面1.8m;感温探测器动作后卷帘下降到底。用作防火分隔的防火卷帘,火灾探测器动作后,卷帘下降到底。
因此,首先应把防火卷帘的使用性质确定好,到底是用在防火分隔还是疏散通道,然后再进行联动关系的设置;其次,相应的探测器动作后,同一防火分区内用作防火分隔的卷帘应同步动作;第三,用作疏散通道上的卷帘,应分清通道的具体情况,一般也应该在卷帘两侧分别设置感烟和感温火灾探测器;第四,按照GA386《防火卷帘控制器》新标准要求,在防火卷帘自动下降过程中,通过手动控制装置应能够优先插入急停操作,卷帘急停延时(30~300s,可调)后,输出控制信号控制防火卷帘自动下降至下限位置。如急停防火卷帘处于中限以下位置,应首先自动控制防火卷帘升至中限位置后延时。此功能能重复进行。在实际应用中,为保证卷帘可靠运行、防止误动作,可以把两个探测器的“与”关系作为控制信号。
3、消防给水管网试压的控制技术(重点)
很多工程中消防给水管网试压没有按施工方案和规范要求进行。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行,而强度试验分工作压力和试验压力两阶段进行。目前有些工地只对管网进行试漏试验或试验压力不符合设计和规范要求,这样给系统的正常运行带来了隐患。按照规范的要求,管网安装完毕后,应进行强度试验和严密性试验。对于生活给水和消防给水管道,试验压力为管道工作压力的1.5倍,并且不小于0.6MPa。强度试验是管网在试验压力下10min,压力降不大于0.05 MPa为合格。然后将试验压力缓慢降至工作压力,经检查无渗漏,则严密性试验为合格。对于自动喷淋灭火系统。当设计工作压力≤1.0 MPa时,水压强度试验压力为设计工作压力的1.5倍,并且不低于1.4MPa;当设计压力>1.0MPa时,水压强度试验压力应为该工作压力加0.4MPa。水压强度试验是管网在实验压力下稳定30min,压力降不大于0.05MPa为合格。而水压严密性试验应在水压强度试验和管网冲洗合格后进行,试验压力应为设计工作压力,稳压24h,无泄漏为合格。
4、室内、外消火栓系统安装的技术(重点)
(1)室内消火栓安装及压力要求。一是有些暗敷在砖墙内的消火栓箱洞口上部无设置过梁,受荷载作用下箱体变形,导致箱门开启不灵。二是随意改变消火栓箱底预留孔位置,而且用气焊割孔,导致安装后,栓口出水方向不能与设置消火栓的墙面成90°角;或者与周围距离过小,造成消防水带不能安装至消火栓上或使水带形成弯折影响出水量。三是对于建筑面积大、结构功能复杂的建筑物虽只满足了最不利点消火栓水压要求,而忽视了次不利点消火栓水压要求。为增强此类建筑物消防给水的供水可靠性,应在满足最不利点消火栓水压要求的同时,还应考虑次不利点消火栓水压要求。
(2)在地下式水泵接合器和地下式室外消火栓的安装中,应严格按照标准图集安装在当地冻土层以下和室外消火栓栓体上未安装泄水阀。另外因施工人员麻痹大意往往将地下式水泵接合器和地下式室外消火栓混淆,概念不清,造成两种功能作用不同的设施相反安装或重复安装。
(3)消火栓箱及其附件容易出现问题。一是在二次装修过程中消火栓箱被装饰物遮掩,箱门四周的装修材料颜色未与箱门的颜色有明显区别;二是消防水带与接口随意扎接,接口处未安装卡簧,导致试水时接口和水带脱落。
5、自动喷水灭火系统施工控制(重点)
(1)《自动喷水灭火系统施工与验收规范》中明确规定:管网安装,当管子公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应小于1个;当管道改变方向时,应增设防晃支架。在实际工程中,为施工方便,有些工程管道不安装防晃支架,在这方面要加强控制。
(2)感温喷头与周围物体的距离不符合规范要求,造成火灾时由于喷头与楼板距离太远,感温元件不能及时动作,延误喷水时间而使火势蔓延迅速;或者喷头距周围物体太近,而使消防用水喷洒不到其保护范围的隐患存在。
(3)由于设计考虑欠周详,部分工程喷淋系统的末端试水装置安装在公共走廊处,附近没有排水管或地漏,造成在监督检查时无法试压或在试压过程中流出的水无法从排水系统中迅速排走。
(4)当通风管道宽度大于1.2米时,喷头未布置安装在通风管腹面以下,并且在涂刷、粉饰天花时,将涂料喷洒在喷头上。当发生火灾时,系统不能及时动作或缩小了保护的范围,应在装饰完成后予以清理。
6、无管网气体灭火系统施工控制(重点)
(1)将四氟丙烷无管网自动灭火系统箱体平稳的放置在预先设置的基础上,并用地脚螺栓固定。
(2)将电磁启动器、压力信号发生器接至灭火控制器,并检查线路是否正确,按接线图与报警控制器进行接线。
(3)因电磁启动器检验合格后,动作机构的弹簧已处在压缩状态,为了防止在安装、调试及运输中产生误动作,动作机构是由保险定位轴锁定的,待整个系统安装、调试完毕后,即投入使用时,必须将电磁启动器保险定位轴旋出后调头旋紧安装,否则电磁启动器动作机构将无法动作。
(4)自动控制:在保护区无人时,将灭火控制箱内控制方式转换开关拨到“自动”位置,灭火系统处于自动控制状态。当保护区发生火情,火灾探测器发出火灾信号,报警器即发出声光报警信号,同时发出联动指令,关闭联动设备,经过约30秒延迟时间(此时保护区内的人员必须全部撤离),发出灭火指令,电磁启动阀动作打开储存瓶容器阀,释放出灭火剂进行灭火。
(5)电气手动控制:在防护区有人工作或值班时,将灭火控制箱内控制方式转换开关拨到“手动”位置,灭火系统处于手动控制状态。当保护区发生火情,可按下控制器上生动启动按钮,或打开设在防护区门外的手动控制盒,按下盒内启动按钮,即可启动灭火系统进行灭火。在自动控制状态,仍可实现电气手动控制,电气手动控制实施前保护区内的人员必须全部撤离。
7、火灾自动报警及消防联动调试(难点)
对火灾自动报警和消防联动控制系统的验收,应以检测其系统联动功能和基本功能为主。不论系统在以前的专项检测验收中的结果如何,在建筑及住宅小区智能化系统检测验收中,对火灾自动报警和消防联动监测系统的检测,还应检查或抽测以下项目:
(1)消防用电设备电源的自动切换功能,包括直流电源与备用电源之间的自动切换,以及双路交流电源之间的自动切换(根据需要进行);
(2)火灾报警系统的检测功能,包括火灾报警的优先级、火灾报警的延迟时间、信号的传输、故障的报警火灾事件的记载等;
(3)火灾的探测功能,点型感烟、点型感温、线型感烟、线型感温及火焰探测器对现场火灾参数的响应情况;
(4)消防泵的启停、运行、双泵转换以及在消火栓处的启停功能;
(5)喷淋泵的启停、运行、双泵转换;
(6)其它灭火系统(包括卤代烷、二氧化碳、泡沫等)的人工启动和紧急切断、辅助灭火设备(关闭门窗、忉断空调、通风等)的联动,以及对一个防护区的代用气体喷洒试验;
(7)电动防火门、防火卷帘的一步、两步动作及相应的联动功能;
(8)空调设备和防排烟设备(包括送新风机、排烟风机和相应的阀门)动作及相应的联动功能;
(9)消防电梯的人工控制和相应的联动控制;
(10)火灾应急广播设备的选区、选层广播,扬声器的切换,备用扩音器的控制;
(11)消防通讯设备的控制室与现场的对讲(包括用电话插孔的对讲)以及与“119"的通话;
(12)风消防电源的强制切断;
(13)系统CRT屏幕的中文菜单功能和操作;
(14)消防控制室向建筑设备自动化系统(BAS)的信息传播;
(15)消防控制室与安全防范系统(SAS)及其它系统间的通信;
(16)系统的电磁兼容性防护功能;
(17)其他新型火灾探测、报警、联动设备的功能。
8、关于消防验收(难点)
8.1检测的基本条件
火灾自动报警与联动控制系统是相对独立的系统,由具备消防安装施工资质的施工单位施工完成,检测前应具备:
(1)调试后正常运行,已经连续运行时间应达到15天-30天,有符合行业要求的系统运行记录;
(2)系统竣工调试报告及完备的竣工技术文件;
(3)提供检测申请报告并签订检测合同协议书。
8.2检测的基本内容
(1)消防控制室位置,并测绘系统设备设置平面布
(2)消防控制室与119台或公安专用网联网情况;
(3)消防用电设备电源的自动切换功能,切换试验3次均应正常;
(4)火灾自动报警控制系统的基本功能:
火灾报警控制器应按下列要求进行功能抽验:
a.实际安装数量在5台以下者,全部抽验;
b.实际安装数量在6台-10台者,抽验5台;
c.实际安装数量超过10台者,按实际安装数量30%-50%的比例,但不少于5台抽验。
火灾探测器(包括手动报警按钮)应按下列要求进行模拟火灾响应试验和故障报警抽验:
a.实际安装数量在100只以下者,抽验10只;
b.实际安装数量超过100只,按实际安装数量5%~10%的比例,但不少于10只抽验,试验均应正常。
(5)室内消火栓系统的功能应在出水压力符合现行国家有关建筑设计防火规范的条件下进行,并应符合下列要求:
a.工作泵、备用泵转换运行1次—3次;
b.消防控制室内操作启、停泵1次—3次;
c.消火栓处操作启泵按钮按5%-10%的比例抽验。
(6)自动喷水灭火系统的抽验,应在符合现行国家标准的条件下,抽验下列控制功能:
a.工作泵与备用泵转换运行1次—3次;
b.消防控制室内操作启、停泵1次—3次;
c.水流指示器、闸阀关闭器及电动阀等按实际安装
数量的10%-30%的比例进行末端放水试验。
(7)卤代烷、泡沫、二氧化碳、干粉等灭火系统的抽验,应在符合设计规范的条件下,按实际安装数量的20%-30%抽验下列控制功能:
a.人工启动和紧急切断试验1次—3次;
b.与固定灭火设备联动控制的其他设备(包括关闭防火门窗、停止空调风机、关闭防火阀、落下防火幕)试验1次—3次;
c.抽一个防护区进行冷喷放试验(可用氮气代替)。
(8)电动防火门、防火卷帘的抽验,应按10%-20%抽验联动控制功能,其控制功能及信号均应正常。
(9)通风空调和防排烟设备应按10%-20%抽验联动控制功能,其控制功能及信号均应正常。
(10)消防电梯应进行1次—2次的人工和自动控制功能及信号的检验。
(11)火灾应急广播设备的抽验应按实际安装数量的10%-20%进行下列功能检验(各项功能应正常语音清晰):
a.在消防控制室选区、选层广播;
b.共用的扬声器强切试验;
c.备用扩音机控制功能试验。
(12)消防通讯设备的检验应符合下列要求(各项功能应正常并语音清晰):
a.对讲电话进行1次—3次通话试验;
b.电话插孔按5%-10%进行通话试验;
c.消防控制室与119台进行1次-3次通话试验,
(13)强制切断非消防电源功能试验。
(14)检测汉化图形化的CRT显示、中文屏幕菜单等功能,并进行操作试验。
(15)检测消防控制室显示火灾报警信息的一致性可靠性。
(16)火灾自动报警系统的电磁兼容性防护功能。
(17)新型消防设施的设置及功能:早期烟雾探测火灾报警系统;大空间红外矩阵计算机火灾报警系统及灭火系统;煤气等可燃气体泄漏报警及联动控制系统。
(18)智能型火灾探测器的性能、数量及安装位置;普通型火灾探测器的数量及安装位置。
(19)公共广播与消防广播系统共用时,应满足现行消防规范、标准要求。
第九章 冬雨季施工和已有设施、管线的加固、保护等
特殊情况下的施工措施
1、冬季、雨季及署季施工措施
本工程工期跨度一年多时间,必须经过夏季高温期,冬季寒冷期和连续梅雨期,故应根据工程特点制定季节性工程施工措施。
1.1雨季施工措施
1.1.1雨期前的防范
1.1.1.1做好防雨前期准备
(1)施工期间密切注意天气预报,雨来临前,做好相应防护及加固措施。
(2)配备足够的雨季防雨、防潮材料和设备,包括潜水泵,塑料薄膜、彩条布、雨衣、雨鞋。
1.1.1.2安排好雨期施工项目,不宜在雨期施工的工序,如电机检查接线、管道保温、油漆、焊接等,应尽量避开雨期施工。如工期紧张无法避免时,应做好现场安全防护措施,并做好安全技术交底工作。
1.1.1.3做好现场的排水系统
在生活区、加工区、周转材料堆场、材料仓库、机棚以及大型机械基础周边设置排水沟,疏通排水沟道,准备好排水机具,防止雨水淹泡地基和材料库内进水对精密仪表损坏。
1.1.1.4机电设备检测与防护
(1)施工现场用的室外配电箱要加盖防雨布。
(2)机电设备的电闸要采取防雨、防潮措施,并应安装接地保护装置,以防漏电、触电、防止雨水进入漏电开关造成短路。
(3)加强施工电缆、电线的检查加固,对台风暴雨期间不使用的电器设备,其电源全部切断。
(4)室外机动配电箱要有防雨措施,漏电保护装置要安全可靠。
(5)现场所有用电设备,闸箱,输电线路进行安装时均考虑防潮措施,并符合用电安全规则,保证雨季安全用电。对保温棉、玻璃钢风管等的堆场要加强检查,防止漏水,对其他精密仪表要加强防护,避免损坏,影响精度。
1.1.1.5施工材料
(1)准备雨期施工材料及防护材料,保温风管存放处要通风良好,以防受潮。
(2)进入现场设备材料避免堆在低洼处,露天存放的垫高加彩条布盖好。
1.1.1.6临时设施检修
对工人宿舍、办公室等进行全面检查,对危险物应进行全面翻修加固。
1.1.2雨期中的技术措施
(1)对敷设电缆及导线室外部分两端用绝缘防水胶布缠绕密封,防止进水影响其绝缘性。
(2)雨季施工期间,劳动力进行统筹安排,晴天先室外后室内,雨天施工时,尽量避免因雨水影响而产生的窝工现象。
(3)雨季禁止一切室外作业,并做好排水准备。
(4)雨季期间项目部每天通报天气预报,时全体职工职工了解信息,以便安排工作和生活,并采取相应的措施。
(5)雨天施工采取防滑措施,加强对安全带、安全网的检查,彻底杜绝事故隐患,确保人身安全。
(6)雨期中要做好地下室的排水工作,以免影响室内工作。
1.1.3雨期后的技术措施
(1)风雨过后应对脚手架、搭设梯子平台等设施认真检查,发现问题整改加固并经专业人员检查合格后方可投入使用。
(2)认真检查现场各种用电设施是否完好,确认未受水淹时方可投入正常工作。如发现被水浸泡或受潮,必须重新测试。
1.2冬季施工措施
1.2.1一般要求
(1)冬季施工期间各项工程的施工必须严格遵守有关“施工及验收规范”关于冬季施工的规定。
(2)东期各阶段划分及要求:
a.室外平均温度连续低于+5°时即转入冬期施工。(预计在12中旬)
b.低温阶段:室外平均温度在0°左右。
c.严冬阶段:室外平均温度-2°左右。
d.注意天气预报,防止因寒流到来是工程遭受冻害。
e.冬季施工期间应做好各种技术资料和测试数据的积累和保管工作。
1.2.2施工技术管理
(1)明确各级施工管理人员的冬季施工岗位责任制,要做好冬季施工技术交底,确保每个工序按照规范和技术措施组织施工。指定专人做好施工记录,整理好施工技术档案。
(2)冬季施工前对现场技术员、工长、材料员、试验员及主要工种的班组长、测温人员、电焊工、和高空作业人员进行培训,掌握有关冬季施工方法、质量标准、掌握必须的技术工作的操作要点。
(3)在冬季施工中,必须指定专人负责天气预报,掌握气温变化情况,及时传达气象信息,并逐日做好气象记录,并应有应付气温骤降的技术措施和物资准备。
1.2.3冬季施工准备
(1)现场设施:冬季施工现场及早动手安排准备工作。
(2)自来水管要进行深埋,埋深不足80厘米的要覆盖保温,暂时不用的水龙头要封闭,冬施用的水龙头要安装回水装置和保温,不得有常流水现象。
(3)冬施材料准备:10底前提出冬施材料计划,新购置的保温材料按建委要求采用防火草帘子。
(4)冬施前要求各单位召开冬施会议进行冬施安全、预防煤气中毒、消防工作的教育。
1.2.4分项工程的技术措施
(1)管道或系统试压时,环境温度不得低于0°,并注意及时将管道、设备内的试验用排水放干净。
(2)环境温度低于-5°施,塑料管热熔连接应停止施工,
1.2.5安全管理
(1)对职工要进行冬施安全生产教育,严格安全生产责任制,制定冬施安全措施,并做好书面交底。
(2)高空作用遇大风应及时停止操作,风雪后要对架子、供电线路及起重等设施进行检修,发现问题及时解决,并应清理干净冰雪后方可施工。
1.2.6消防管理
(1)根据冬施任务特点进行消防教育并做好书面交底,健全组织,有可行的消防措施。
(2)现场消防器材要齐全,消火栓、管线要试水,有防冻措施并设明显标志。
(3)冬施的高层结构必须设有消防立管,并需加盖保温。
(4)电气焊接作业应设专人看守,并备有消防用具,乙炔发生器如有冻结要用热水或热气化,严禁用火烧,无合格证者不得进行操作。
(5)施工现场严禁吸烟,工地临时用火要有审批制度。
(6)现场、材料库一律不得生火取暖。
1.3暑季施工措施
(1)积极与当地气象部门联系,尽量避免在高温天气进行大工作量施工。
(2)对高温作业区,供给足够的符合卫生要求的防暑降温药品、茶水及饮料。
(3)采用合理的劳动作息制度,根据具体情况在气温较高的条件下,适当调整作息时间,上午提前上班,下午推迟下班,延长中午的休息时间。
(4)改善职工的工作环境,确保防暑降温物品即设备落到实处。
(5)确保现场水、电供应,加强对各种机械设备的养护于检修,保证其基本正常运行。
2、已有设施、管线的加固、保护等特殊情况下的施工措施
2.1根据医院的特点,在室外管道施工之前,要求业主提供施工现场的地下管线图,同时现场施工项目部对现场进行勘察、调查,统计出地下管线的情况,采取有针对性的防护措施。
2.2成立抢修小组,遇到特殊情况或者施工时不小心损坏到原有管线,及时抢修,确保医院的正常运行。
2.3在施工现场的旁边,有目前医院正常运行的锅炉房、冷却塔,在施工时,要特别注意保护,确保医院的正常运行。
第十章 新技术、新产品、新工艺、新材料的应用
----市第三人民医院医疗综合大楼是三院的标志性建筑,是一栋现代化、智能化的综合大楼,因此一些新技术、新产品、新工艺和新材料均设计应用在整个建设施工过程中。本消防专业工程,应用的新产品、新材料有:JB-3102型智能火灾报警控制系统(松江牌)、气体灭火设备为无管网柜式HFC-227ea ZMX-90型号;应用的新工艺有:消防水施工中DN≥100mm的管道连接方式是采用沟槽连接。
1、JB-3102型智能火灾报警控制系统的特点
JB-3102 型火灾报警控制系统是在继承了 JB-QGZ-2002 型火灾报警控制系统优点的基础上,最新开发的新一代智能火灾报警控制系统。其主要特点为:全总线制、联动型、局域网络化(对等结构式)。
(1) 控制器集火灾报警和联动控制于一体,系统采用全总线通讯技术,报警与联动控制共线,模拟量与开关量兼容。
(2) 控制器单机最大容量为 24 回路,每回路 200 点,总共 4800 点(其中总线联动控制≤ 1024 点);多线联动标准配置8点,最大配置为 64 点,最多可配备火灾显示盘 63 台。
(3) 可接入 ZY-4A 型气体灭火单元,最多为 8 套 32 个灭火区。
(4) 可通过CAN总线将 16 台控制器联网构成火灾报警控制局域网系统,无需集中控制器,局网系统的报警、联动最大容量可达 7 万多点。 JB-3102 型火灾报警控制局域网系统,是基于 CAN 总线的对等式系统。其中每台控制器作为网络上的一个节点,任意时刻都可主动地以点对点、点对多点、点对网络的方式从 CAN 总线上发收信息,可获取系统中任一点的相关信息并实施相应的控制,实现了火灾报警控制系统的远程监控和信息共享的网络化通讯管理,推行距离最远可达 10km(5kmb/s)。
(5) 总线上可带各种性能的模拟量和开关量探测器以及各种输入、输出模块,配置灵活方便。模拟量智能型探测器采用新型微功耗 MPU (带 A/D 转换),固化有预处理智能程序,能自行处理模拟量传感器的信息数据并将其模数转换传输给控制器。
(6) 控制器引入智能化算法,可自动对本底进行补偿及对灵敏度进行调整,提高报警的可靠性。
(7) 系统采用大屏幕 LCD 彩色液晶显示器和高清晰 VFD 显示器,可显示系统运行的各种状态信息和模拟量探测器的运行曲线,并辅之热敏打印机,可打印系统运行的各种相关信息。
(8) 控制器对模拟量探测器具有异常判断功能,判断其受污染或某器件失效情况,以提示用户及时保养维护。系统的现场键盘编程操作,汉字输入在原有的区位输入法同时增加了拼音输入法,键的排列及输入方法与日常使用的手机相似,非常方便。
(9) 该系统的其它特点与 JB-3101 G (B)系统相同。
该系统设计理念先进,智能水平较高,达国内领先水平,国际先进水平,适用于较高级别与高级别的建筑物。
2、柜式HFC-227ea ZMX-90无管网气体灭火系统的特点
本工程地下室配电间内设置三套四氟丙烷无管网自动灭火装置。四氟丙烷无管网自动灭火装置是以“洁净气体”四氟丙烷作为灭火剂,四氟丙烷是五色无味的气体,具有清洁、不导电、度性低、灭火效率高、不污染保护对象的特点,特别是对大气臭氧层无破坏作用,符合环保的要求。该装置是一种无管网、轻便、可移动、自动灭火的消防设备,具有安装灵活方便、外形美观,灭火剂无管网损失,灭火效率高、速度快、无污染的特点。火灾发生时,可直接向保护区内自动喷洒灭火剂,方便快捷。该装置不设储瓶间,储气瓶及整个系统均设置在保护区。
四氟丙烷无管网自动灭火装系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。
3、沟槽连接新工艺
沟槽连接件作为一种新型的钢管连接方式,具有很多优点,图纸设计:自动喷水灭火系统和消火栓灭火系统中直径等于或大于100mm的管道,采用沟槽式连接件连接。现将具体施工方法介绍如下:
3.1工艺流程:
安装准备→滚槽→开孔、安装机械三通、四通一管道安装→系统试压。
3.2安装准备:
(1)检查开孔机、滚槽机、切管机,确保安全使用。
(2)材料、工具的准备,包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等
(3)按设计要求装好待装管子的支吊架。
3.3滚槽:
(1)用切管机将钢管按需要的长度切割,用水平仪检查切口断面,确保切口断面与钢管中轴线垂直。切口如果有毛刺,应用砂轮机打磨光滑。
(2)将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上,用水平仪抄平,使钢管处于水平位置。
(3)将钢管加工端断面紧贴滚槽机,使钢管中轴线与滚轮面垂直。
(4)缓缓压下。千斤顶,使上压轮贴紧钢管,开动滚槽机,使滚轮转动一周,此时注意观察钢管断面是否仍与滚槽机贴紧,如果未贴紧,应调整管子至水平。如果已贴紧,徐徐压下千斤顶,使上压轮均匀滚压钢管至预定沟槽深度为止。
(5)停机,用游标卡尺检查沟槽深度和宽度,确认符合标准要求后,将千斤顶卸荷,取出钢管。
3.4开孔,安装机械三通、四通
(1)在钢管上弹墨线,确定接头支管开孔位置。
(2)将链条开孔机固定于钢管预定开孔位置处。
(3)启动电动机,转动手轮,使钻头缓慢靠近钢管,同时在开孔钻头处添加润滑剂,以保护钻头,完成在钢管上开孔。
(4)停机,摇动手轮,打开链条,取下开孔机,清理钻落金属块和开孔部位残渣,并用砂轮机将孔洞打磨光滑
(5)将卡箍套在钢管上,注意机械三通应与孔洞同心,橡胶密封圈与孔洞间隙均匀,紧固螺栓到位。
(6)如为机械四通,开孔时一定要注意保证钢管两侧的孔同心,否则当安装完毕,可能导致橡胶圈破裂,且影响过水面积
3.5管道安装:按照先装大口径、总管、立管,后装小口径、分管的原则,在安装过程中,必须按顺序连续安装,不可跳装、分段装,以免出现段与段之间连接困难和影响管路整体性能。
(1)将钢管固定在支吊架上,并将无损伤橡胶密封圈套在一根钢管端部。
(2)将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈,转动橡胶密封圈,使其位于接口中间部位。
(3)在橡胶密封圈外侧安装上下卡箍,并将卡箍凸边送进沟槽内,用力压紧上下卡箍耳部,在卡箍螺孔位置,上螺栓并均匀轮换拧紧螺母,在拧螺母过程中用木榔头锤打卡箍,确保橡胶密封圈不会起皱,卡箍凸边需全圆周卡进沟槽内。
(4)在刚性卡箍接头500mm内管道上补加支吊架。
3.6系统试压管道安装完毕,应进行系统试压。在系统试压前,应全面检查各安装件、固定支架等是否安装到位。安装完毕的管道可能有下垂,下垂弧度如果较大可补加支架;弧度如果较小,当管道内压力升高后,弧度会自然消失。
3.7管接头安装要求及步骤
检查钢管端部毛刺
②密封圈唇部及背部涂润滑剂
③将密封圈套入管端
④密封圈套入另一段钢管
⑤卡入卡件
⑥用限力扳手上紧螺栓
3.8机械三通安装要求及步骤
①密封圈涂润滑剂
②密封圈密封槽
③放入机械三通
④用限力扳手上紧螺栓械三通卡入钢管孔洞
3.9法兰盘安装要求及步骤
①去除钢管端部毛刺
②将密封圈套入管端
③将法兰盘打开扣到管子沟槽里
3.10手上紧螺栓
④法兰盘与管子扣紧无间隙
⑤将法兰与阀门口对齐安上螺栓
3.11压槽机及操作步骤
(1)检查工件;所要加工的钢管口应平整,无毛刺,焊管内的焊缝应磨平,其长度不少于60mm.
(2)将需要加工沟槽的钢管架设在滚槽机下压轮和托架上,托架位置放置在钢管中部略向外的位置。
(3)调整钢管使其处于水平或托架处略高一点,将钢管端面与滚槽机主轴的定位置贴紧。
(4)启动滚槽机电机,徐徐扳动轴泵手柄,使上压轮滚压钢管至要求的沟槽深度为止,停机.
(5)检查沟槽的深度和宽度,确认符合要求。
(6)卸荷,取出钢管,完成一次操作。
沟槽标准深度及公差
管径(mm) | 沟槽深(mm) | 公差(mm) |
≤80 | 2.20 | +0.3 |
1OO~150 | 2.20 | +0.3 |
200~250 | 2.50 | +O.3 |
300 | 3.O | +O.5 |
3.12开孔机及其操作步骤
(1)插好电源,打开电机开关, 检查设备运转情况,确认运转正常后,关机。
(2)将本机底压上的V形铁骑附在管道上,然后调整链条的长度,并用插销定位,然后紧固链条另一端的螺母,使本机牢固地定位在管道上。
(3)按规定确认开孔直径,装夹合适的开孔器。4、起动电机,再次确认开孔机,开孔器运转正常。5、扳动(压下)手柄,使开孔器徐徐向下, 接近管子时,空看开孔位置是否正确;反之,应关机并重新调整位置后再开机。6、开孔时,手柄下压应缓慢,并不断地用冷却液冷却开孔器。7、开孔结束后,关闭电机,卸下机器。小心轻放, 不得在地上托运机器。
第十一章 与业主、项目管理公司、监理
和总包单位配合的措施
1、与业主、项目管理公司、监理和总包单位配合的承诺
(1)积极服从业主、项目管理公司、监理单位和总包单位的统一管理,配合总包单位的总体进度,按时参加工程例会,按时上报本月完成工程进度和下月工程进度计划。
(2)负责承担我公司施工范围内施工现场的全部安全生产、工程质量及工地治安的工作。
(3)承担我公司施工范围内的所有成品保护的工作。
(4)负责协调非我公司的施工范围与消防有关的专项工程的施工和调试工作。
(5)提前做好甲供设备材料进场计划,报送业主、监理审批。
(6)提前做好自购设备材料计划,送业主、监理审查认可。
(7)提前约请业主、项目管理公司、监理有关人员做好设备、材料、分项工程、隐蔽工程等的检验。
(8)加强与业主、项目管理公司、监理和总包等单位的联系,做到有问题及时汇报,及时处理。
2、施工技术配合
(1)加强土建、装潢与安装工程的图纸会审工作,要有总体工程、单位工程和重要、关键部位的会审。彻底解决预埋、预留以及施工位置的相互重叠、相互影响的问题。
(2)在施工作业中,从整个项目的开工至工程竣工的全过程,始终存在土建与安装的配合,搞好土建与安装、装饰工程之间的配合施工,是多、快、好、省地完成工程任务的重要保证。我方将积极与甲方、监理及其他施工单位协调,在保证土建正常施工的同时,给安装工程创造作业面。对关键部位和重要工序,制定切实可行的措施,以保证配合工作的顺利进行。
(3)安装应及时办理隐蔽验收、验评测试、质量等级评宝等记录,并整理汇理成册。
(4)明确成品保护责任,体现谁损坏谁负责的原则,责任应落实班组和个人。
预留预埋方面:根据土建进度,及时按设计要求做好管线、箱、盒预埋和孔洞预留。预埋工作事前要熟悉土建轴线,标高,尺寸准确,墙体电盒,电箱及消防箱等箱体预埋应先由土建在墙面做出粉刷层厚度的塌饼标志,确保面板安装正规、平整、美观。预留中不得随意损伤建筑钢筋,与土建结构有矛盾处,由施工员向土建、监理、业主通报,并在他们授意下妥当处理。在楼地坪内的错、漏、堵塞或设计增加的埋管,必须在未作楼地坪层前补埋,以确保工程的总体质量。
(5)水电及现场使用配合方面:对施工用电、水、现场交通及场地使用,应在土建统一安排下协调解决,以达到互创条件,保证工程顺利进行。
(6)成品保护配合:安装施工时不得随意在土建墙体上打洞,因特殊原因必须打洞,应与土建协商,确定位置及孔洞大小,安装施工中应注意对墙面、吊顶的保护,避免污染。
3、施工过程的配合
(1)积极主动、密切联系,随时掌握现场施工动态。对配合工程项目,上道工序要为下道工序创造良好条件。
(2)要定期召开现场土建与安装施工碰头会,研究解决安装与土建工序之间的配合施工进度。
(3)搞好安装与土建工序中配合的检查验收工作。隐蔽工程在施工完毕,及时申报建设单位、监理单位共同参加验收。
(4)安装积极配合土建施工,在粉刷装修前做好管线的预留、预埋工作,并定期参加由土建召开的生产调度会议。
(5)机电安装时,严禁污染墙面、天棚、梁柱,不乱打墙槽,对各种管道做好临时封堵措施,已安装好的灯具、卫生器具、风口、设备等采取必要的表面防污染措施。
(6)加强土建与安装工程的图纸会审工作,要有总体工程的会审、单位工程的会审和重要、关键部位的会审。彻底解决预埋件、留孔、留洞、设备搬运进室内以及施工位置的相互重叠、相互影响的老问题,图纸上较大留洞由土建预留,我方负责校核,避免土建受的老问题专业限制而发生问题。
(7)合理安排施工的每个阶段,坚持按正确的施工顺序施工。
第十二章 维修、保养服务
消防设施只有在发生火情时才使用,所以应对业主的使用管理人员进行专业技术培训。消防公司还必须对消防设备进行定期检查维修保养,使系统运行正常。
1、编写维护说明书
当工程竣工验收后,我公司将向贵单位提供完整的工程竣工资料,包括竣工图纸、设备的使用维护资料,协助编写工程中各系统的培训资料,如操作规程和维护说明书。便于值班管理人员熟悉产品性能,做好日常的维护工作。
2、为业主培训使用管理人员
根据实际情况和业主的要求,在工程竣工后,我公司将会为业主进行值班人员的培训工作,分理论和实际操作两部分。培训结果能够使值班人员进行简单操作,能够处理一般的设备故障问题及系统(报警产品)误报的复位等问题。
3、维修保养的承诺
3.1 24小时值班制度
若此工程我公司能中标,我公司保证按合同规定的条款,对消防系统进行保修,并安排专职维修保养人员,随时作好准备,在消防系统出现问题时我公司按制度24小时随叫随到。
3.2 定期回访、投诉率为零
公司组织专职人员定期回访,并在维修保养期间每月对工程所有消防系统进行全面检查,发现问题及时处理,作好回访记录,做到业主投诉率为零。
为了更好的服务于业主,充分体现承包单位对业主负责的精神,我司将制定详细的质量回访及保修制度,编制《服务程序》、使质量信息的反馈分析、程序化、制度化,并配备足够的资源。
在施工进行过程中及整个工程的保修期间,我们将跟踪服务,进行定期的、不定期的质量回访活动,执行《服务程序》。
4、维护保养制度
维护 周期 | 项 目 名 称 | 操作内容 | 质量标准 |
每天
| 1、水源控制阀 2、报警阀组 3、火灾报警控制器 | 外观查看 功能检查 |
保证无故障状态 |
每周 | 1、内燃机驱动的消防水泵; 2、泡沫液泵和消防水泵。 | 启动运转,空转5秒 | 启动顺利,运转良好 |
每月
| 1、消防水池、水箱、气压给水设备 2、消防用水不作它用的保证措施; 3、消防水泵(含模拟状态自控启动); 4、电磁阀; 5、控制阀门的铅封或锁链; 6、消防水泵结合器的接口及附件; 7、水喷头; 8、烟、温感(及其他类型)探测器 | 水位、气压
启动运转 启动试验 外观察看
外观察看 外观察看 | 符合要求 措施落实 启动顺利、运转良好
固定在开启或规定位 接口完好、无渗漏 完好、无异物 完好、无异物 |
每两月 | 用末端试水装置对水流指示器试验 | 放水观察 | 指示正常 |
每季度
| 1、对报警阀旁的放水试验阀进行一次供水试验,验证系统的供水能力 2、室外阀门井,进水管控制阀门; 3、测试探测器的动作及确认灯显示
4、实验水流指示器、压力开关等报警功能、信号; 5、备用电源充放电试验;
6、主、备用电源切换试验;
7、用自动和手动检查下列消防控制设备的控制和显示: (1)、防排烟设备、电动防火阀、电动防火门、防火卷帘等控制设备 (2)、室内消火栓、自动喷水灭火系统的控制设备; (3)、火灾事故广播、火灾事故照明灯及疏散指示标志灯; 7、强制消防电梯停于首层试验; 8、消防通讯设备应在消防控制室进行通话对讲试验; 9、检查所有转换开关; 10、强制切断非消防电源功能试验 | 放水观察
外观察看 专用检测仪器、分期分批检测 放水观察、仪表测试 1-2次充放电试验 1-3次切换试验
功能检查
| 正常供水
阀门处于开启状态 反应灵敏、显示正确 反应灵敏、显示正确 充放电正常
反应灵敏、供电正常
反应灵敏、显示正确 控制有效、联动正常 |
每年
| 1、对水源的供水能力进行一次测试 2、应用专用仪器检测探测器 3、对每季度检测项目进行检测 | 检查评估
检测评估 | 保证正常供水
运转正常 |
| 1、对消防贮水设备进行检查 2、全面清洗探测器,做阈值试验 | 修补缺损、重新油漆 清洗、测试 | 无损坏、无锈蚀 反应灵敏、阈值正常 |
机械设备计划投入表(附表四) | ||||||||||||||||||||||||||
工程名称:----市第三人民医院医疗综合大楼消防、报警系统 | ||||||||||||||||||||||||||
序号 | 设备名称 | 型号、规格 | 数量 | 国别产地 | 制造 | 额定功率 | 计划进场时间 | |||||||||||||||||||
1 | 交流电焊机 | BX1-300 | 2 | 江苏---- | 2001.5 | 21 | 2007.03 | |||||||||||||||||||
2 | 交流电焊机 | BX1-250 | 2 | 江苏---- | 2001.5 | 18 | 2007.03 | |||||||||||||||||||
3 | 电动套丝机 | TQ100 | 3 | 上海 | 2002.7 | 0.75 | 2007.06 | |||||||||||||||||||
4 | 电动套丝机 | TQ80 | 3 | 上海 | 2002.7 | 0.55 | 2007.06 | |||||||||||||||||||
5 | 电动弯管机 | YWG-3 | 2 | 上海华光 | 2001.5 | 0.75 | 2007.03 | |||||||||||||||||||
6 | 台钻 | 13mm | 3 | 常州金鼎 | 2000.5 | 0.55 | 2007.03 分批进场 | |||||||||||||||||||
7 | 型钢切割机 | 400# | 3 | 上海 | 2001.7 | 0.75 | 2007.03 分批进场 | |||||||||||||||||||
8 | 电锤 | φ22 | 6 | 上海龙牌 | 2002.5 | 0.62 | 2007.03 分批进场 | |||||||||||||||||||
9 | 角向磨光机 | φ125 | 2 | 上海 | 2000.6 | 0.62 | 2007.03 分批进场 | |||||||||||||||||||
10 | 手电钻 |
| 6 | 上海 | 2002.8 | 0.35 | 2007.06 分批进场 | |||||||||||||||||||
11 | 临时配电箱 |
| 4 | 江苏---- | 2002.8 |
| 2007.03 分批进场 | |||||||||||||||||||
12 | 手拉葫芦 | 1T~3T | 10 | 常州 | 2003.7 |
| 2007.06 分批进场 | |||||||||||||||||||
13 | 液压开孔器 | 84S型 | 3 | 上海 | 2003.8 |
| 2007.03 分批进场 | |||||||||||||||||||
14 | 液压钳 | 16~240 | 6 | 上海 | 2002.8 |
| 2007.10 分批进场 | |||||||||||||||||||
15 | 滚槽机 | W11-12XZ | 3 | 上海 | 2003.7 | 0.75 | 2007.06 分批进场 | |||||||||||||||||||
16 | 电动试压泵 | 0~4MPa | 1 | 上海 | 2002.3 | 0.5 | 2007.06 | |||||||||||||||||||
17 | 手动试压泵 | 0~4MPa | 1 | 上海 | 2003.2 |
| 2007.06 | |||||||||||||||||||
18 | 液压运输车 | 2T | 1 | 上海 | 2004.2 |
| 2007.03 | |||||||||||||||||||
19 | 焊条烘箱 |
| 1 | 无锡 | 2001.3 | 0.75 | 2007.03 | |||||||||||||||||||
20 | 潜水泵 |
| 1 | 上海 | 2003.4 | 0.75 | 2007.03 | |||||||||||||||||||
21 | 汽车吊 | 16T~32T | 1 | 徐州 | 2000.10 |
| 根据施工情况随时调用 | |||||||||||||||||||
主要计量仪表投入计划表(附表五) | ||||||||||||||||||||||||||
工程名称:----市第三人民医院医疗综合大楼消防、报警系统 | ||||||||||||||||||||||||||
序号 | 名称 | 型号、规格 | 单位 | 数量 | 精度 | 计划进场时间 | ||||||||||||||||||||
1 | 兆欧表 | 500V | 只 | 2 | 2.0级 | 2007.10 | ||||||||||||||||||||
2 | 接地电阻测试仪 | ZC29B-2 | 只 | 1 | 3.0级 | 2007.03 | ||||||||||||||||||||
3 | 万用表 | 0~500 | 只 | 2 | 2.5级 | 2007.11 | ||||||||||||||||||||
4 | 钳形万用表 | DT-266 | 只 | 2 |
| 2008.01 | ||||||||||||||||||||
5 | 压力表 | Y-150 | 只 | 6 | 1.5级 | 2007.06 分批进场 | ||||||||||||||||||||
6 | 水平尺 |
| 把 | 6 | 1.5级 | 2007.03 | ||||||||||||||||||||
7 | 卷尺 | 3m | 把 | 20 | 1mm | 2007.03 分批进场 | ||||||||||||||||||||
8 | 卷尺 | 5m | 把 | 15 | 1mm | 2007.03 分批进场 | ||||||||||||||||||||
9 | 游标卡尺 |
| 把 | 1 | 0.02mm | 2007.10 | ||||||||||||||||||||
10 | 塞尺 |
| 把 | 1 | 0.02mm | 2007.11 | ||||||||||||||||||||
11 | 皮带尺 | 80m | 把 | 1 | 1mm | 2007.03 | ||||||||||||||||||||
12 | 角尺 | 30mm | 把 | 10 |
| 2007.03 分批进场 | ||||||||||||||||||||
13 | 三相交直流仪表检测仪 | JJY-301A | 只 | 1 |
| 2008.01 | ||||||||||||||||||||
14 | 交直流电压表 | D26-V | 只 | 1 | 0.2级 | 2008.01 | ||||||||||||||||||||
15 | 三相功率表 | D33-V | 只 | 1 | 0.2级 | 2008.01 | ||||||||||||||||||||
16 | 交直流电阻箱 | 2X25A | 只 | 1 | 0.02欧 | 2008.01 | ||||||||||||||||||||
17 | 消防测试仪 |
| 套 | 1 |
| 2008.01 | ||||||||||||||||||||
| ||||||||||||||||||||||||||
序号 | 名称 | 规格型号 | 单位 | 数量 | 进场 | 备注 | ||||||||||||||||||||
1 | 镀锌钢管 | DN15 | m | 2800 | 2007.3 | 分批 进场 | ||||||||||||||||||||
2 | 镀锌钢管 | DN20 | m | 500 | 2007.3 |
| ||||||||||||||||||||
3 | 镀锌钢管 | DN25 | m | 60 | 2007.3 |
| ||||||||||||||||||||
4 | 焊管 | JDG32 | m | 22 | 2007.3 |
| ||||||||||||||||||||
5 | 焊管 | JDG25 | m | 90 | 2007.3 |
| ||||||||||||||||||||
6 | 焊管 | JDG15 | m | 14800 | 2007.3 | 分批 进场 | ||||||||||||||||||||
7 | 接线合 | 86型 | 只 | 2500 | 2007.3 | 分批 进场 | ||||||||||||||||||||
8 | 防火桥架 | 150*75mm | m | 40 | 2007.7 |
| ||||||||||||||||||||
9 | 防火桥架 | 500*200mm | m | 78 | 2007.7 |
| ||||||||||||||||||||
10 | 防火桥架 | 200*100mm | m | 52 | 2007.7 |
| ||||||||||||||||||||
11 | 铜芯绝缘导线 | NH-RVS-2*1.0 | m | 200 | 2007.11 |
| ||||||||||||||||||||
12 | 铜芯绝缘导线 | NH-RVS-2*1.5 | m | 12000 | 2007.11 | 分批 进场 | ||||||||||||||||||||
13 | 铜芯绝缘导线 | NH-BV-4mm2 | m | 850 | 2007.11 | 分批 进场 | ||||||||||||||||||||
14 | 铜芯绝缘导线 | NH-BV-2.5mm2 | m | 12200 | 2007.11 | 分批 进场 | ||||||||||||||||||||
15 | 铜芯绝缘导线 | NH-BV-1.5mm2 | m | 8200 | 2007.11 | 分批 进场 | ||||||||||||||||||||
16 | 铜芯绝缘导线 | NH-RVS-4*1.0 | m | 200 | 2007.11 |
| ||||||||||||||||||||
17 | 铜芯绝缘导线 | NH-RVS-6*1.0 | m | 40 | 2007.11 |
| ||||||||||||||||||||
18 | 火灾报警联动控制器 | JB-3102/2800-384 | 台 | 1 | 2007.11 |
| ||||||||||||||||||||
19 | 多线联动单元 | DXK-8 | 套 | 1 | 2007.11 |
| ||||||||||||||||||||
20 | 消防电话主机 | HJ-1756Z(F6) | 套 | 1 | 2007.11 |
| ||||||||||||||||||||
| ||||||||||||||||||||||||||
序号 | 名称 | 规格型号 | 单位 | 数量 | 进场 | 备注 | ||||||||||||||||||||
21 | 消防广播设备 | HJ-1757/SW250 | 套 | 1 | 2007.11 |
| ||||||||||||||||||||
22 | 感温探测器 | JTW-BCD-3005 | 套 | 185 | 2007.11 |
| ||||||||||||||||||||
23 | 感烟探测器 | JTY-GD-3002 | 套 | 1439 | 2007.11 |
| ||||||||||||||||||||
24 | 防爆感温探测器 | JTW-ZD-3004-B | 套 | 3 | 2007.11 |
| ||||||||||||||||||||
25 | 手动报警按钮 | J-SAP-M-YA1(B) | 只 | 92 | 2007.11 |
| ||||||||||||||||||||
26 | 消防电话分机 | ZF-1 | 只 | 13 | 2007.11 |
| ||||||||||||||||||||
27 | 消防电话分机 | EF-1 | 只 | 3 | 2007.11 |
| ||||||||||||||||||||
28 | 输入模块 | HJ-1750 | 只 | 44 | 2007.11 |
| ||||||||||||||||||||
29 | 输入模块 | HJ-1750B | 只 | 28 | 2007.11 |
| ||||||||||||||||||||
30 | 短路隔离器 | HJ-1751 | 只 | 97 | 2007.11 |
| ||||||||||||||||||||
31 | 控制模块 | HJ-1825 | 只 | 329 | 2007.11 |
| ||||||||||||||||||||
32 | 多线模块 | HJ-1807 | 只 | 14 | 2007.11 |
| ||||||||||||||||||||
33 | 声光报警器 | SGJ-1 | 只 | 9 | 2007.11 |
| ||||||||||||||||||||
34 | 接线端子箱 | HJ-1701 | 只 | 22 | 2007.11 |
| ||||||||||||||||||||
35 | 消防广播 | YB-2608 | 只 | 168 | 2007.11 |
| ||||||||||||||||||||
36 | 电话插孔 | 2714 | 只 | 148 | 2007.11 |
| ||||||||||||||||||||
37 | 火灾显示盘 | JB-YX-96 | 台 | 21 | 2007.11 |
| ||||||||||||||||||||
38 | 型钢 |
| 式 | 1 | 2007.3 |
| ||||||||||||||||||||
39 | 辅助材料 |
| 式 | 1 | 2007.3 |
|
主要材料、设备进场计划表 (附表六) | ||||||||||||||
工程名称: ----市第三人民医院医疗综合大楼消防、报警系统工程 |
| |||||||||||||
序号 | 名 称 | 规格型号 | 单位 | 数量 | 进场时间 | 备注 | ||||||||
1 | 无管网自动灭火装置柜式 | HFC-227EA,ZMX-90 | 套 | 3 | 2008.1 |
| ||||||||
2 | 消防泵 | XBD12.5/15-30-HY,Q=30L/S,H=105m,N=55KW | 台 | 2 | 2007.11 |
| ||||||||
3 | 消防喷淋泵 | XBD12.5/15-30-HY,Q=28L/S,H=109m,N=55KW | 台 | 2 | 2007.11 |
| ||||||||
4 | 消防(稳压)泵,罐 | XNG-1000,300L,N=3KW,压力0.18-0.24MPa, | 套 | 1 | 2007.11 |
| ||||||||
5 | 喷淋(稳压)泵,罐 | XNG-800,150L,N=1.1KW,压力0.24-0.3MPa, | 套 | 1 | 2007.11 |
| ||||||||
6 | 消防水箱 | 搪瓷钢板,4m*3m*2.1m, | 套 | 1 | 2007.12 |
| ||||||||
7 | 球墨铸铁管 | DN150 | m | 485 | 2007.12 | 分批 进场 | ||||||||
8 | 球墨铸铁管 | DN100 | m | 39 | 2007.12 |
| ||||||||
9 | 热镀锌钢管 | DN25 | m | 6093 | 2007.6 | 分批 进场 | ||||||||
10 | 热镀锌钢管 | DN32 | m | 3222 | 2007.6 | 分批 进场 | ||||||||
11 | 热镀锌钢管 | DN40 | m | 753 | 2007.6 | 分批 进场 | ||||||||
12 | 热镀锌钢管 | DN50 | m | 954 | 2007.6 | 分批 进场 | ||||||||
13 | 热镀锌钢管 | DN70 | m | 499 | 2007.6 | 分批 进场 | ||||||||
14 | 热镀锌钢管 | DN80 | m | 880 | 2007.6 | 分批 进场 | ||||||||
15 | 热镀锌钢管 | DN100 | m | 2192 | 2007.6 | 分批 进场 | ||||||||
16 | 热镀锌钢管 | DN150 | m | 1275 | 2007.6 | 分批 进场 | ||||||||
17 | 室内消火栓单栓(含消防箱) | DN65,自救式,一体化箱体 | 套 | 185 | 2007.9 | 分批 进场 | ||||||||
18 | 湿式报警装置 | DN150 | 套 | 5 | 2007.11 |
| ||||||||
19 | 室外地上式消火栓 | 1.0MPa浅100型 | 套 | 4 | 2008.1 |
| ||||||||
20 | 地上式消防水泵接合器 | DN150 | 套 | 7 | 2008.1 |
| ||||||||
21 | 干粉灭火器 | MF/ABC5 | 具 | 336 | 2008.2 |
| ||||||||
主要材料、设备进场计划表 (附表六) 工程名称: ----市第三人民医院医疗综合大楼消防、报警系统工程 | ||||||||||||||
22 | 下垂型玻璃球闭式喷头 | DN15,ZSTX15/68 | 个 | 3416 | 2007.11 | 分批 进场 | ||||||||
23 | 球墨铸铁闸阀 | DN150 | 个 | 37 | 2007.6 | 分批 进场 | ||||||||
24 | 球墨铸铁闸阀 | DN100 | 个 | 54 | 2007.6 | 分批 进场 | ||||||||
25 | 球墨铸铁闸阀 | DN65 | 个 | 8 | 2007.6 |
| ||||||||
26 | 球墨铸铁闸阀 | DN50 | 个 | 10 | 2007.6 |
| ||||||||
27 | 止回阀 | DN50 | 个 | 6 | 2007.10 |
| ||||||||
28 | 止回阀 | DN150 | 个 | 4 | 2007.10 |
| ||||||||
29 | 橡胶软接 | DN50 | 个 | 8 | 2007.10 |
| ||||||||
30 | 橡胶软接 | DN150 | 个 | 8 | 2007.10 |
| ||||||||
31 | 安全阀 | DN80 | 个 | 1 | 2007.10 |
| ||||||||
32 | 金属软接 | DN100 | 个 | 2 | 2007.10 |
| ||||||||
33 | 金属软接 | DN150 | 个 | 3 | 2007.10 |
| ||||||||
34 | 防爆阀 | DN150 | 个 | 1 | 2007.10 |
| ||||||||
35 | 过滤器 | DN150 | 个 | 5 | 2007.10 |
| ||||||||
36 | 实验电磁阀 | DN150 | 个 | 5 | 2007.10 |
| ||||||||
37 | 微量自动排气阀 | DN25 | 个 | 7 | 2007.11 |
| ||||||||
38 | 测压装置 | DN150 | 套 | 5 | 2007.11 |
| ||||||||
39 | 水流指示器 | DN80 | 个 | 2 | 2007.6 |
| ||||||||
40 | 水流指示器 | DN100 | 个 | 2 | 2007.6 |
| ||||||||
41 | 水流指示器 | DN150 | 个 | 25 | 2007.6 |
| ||||||||
42 | 压力表 | 0-1.0MPa | 套 | 9 | 2007.6 |
| ||||||||
43 | 减压阀 | DN150 | 个 | 35 | 2007.6 |
| ||||||||
44 | 减压阀 | DN100 | 个 | 7 | 2007.6 |
| ||||||||
45 | 减压阀 | DN80 | 个 | 2 | 2007.6 |
| ||||||||
46 | 信号蝶阀 | DN80 | 个 | 2 | 2007.6 |
| ||||||||
47 | 信号蝶阀 | DN100 | 个 | 7 | 2007.6 |
| ||||||||
48 | 信号蝶阀 | DN150 | 个 | 25 | 2007.6 |
| ||||||||
49 | 末端试水装置 | DN25 | 个 | 31 | 2007.6 |
| ||||||||
50 | 沟槽管件 | 各种型号 | 式 | 1 | 2007.6 | 分批 进场 | ||||||||
主要材料、设备进场计划表 (附表六) 工程名称: ----市第三人民医院医疗综合大楼消防、报警系统工程 | ||||||||||||||
序号 | 名称 | 规格型号 | 单位 | 数量 | 进场时间 | 备注 | ||||||||
1 | 加压风机 | HTF-I-NO10 38000m3/h,720Pa,11KW | 台 | 1 | 2007.12 |
| ||||||||
2 | 加压风机 | HTF-I-NO7 24000m3/h,610Pa,7.5KW | 台 | 1 | 2007.12 |
| ||||||||
3 | 加压风机 | HTF-I-NO6.319000m3/h,510Pa,5.5KW | 台 | 1 | 2007.12 |
| ||||||||
4 | 排烟风机 | HTF-Ⅲ-NO6.5 20000m3/h,520Pa,5.5KW | 台 | 5 | 2007.12 |
| ||||||||
5 | 格栅式加压送风口 | PSK-02DW-630*800 | 个 | 21 | 2007.11 |
| ||||||||
6 | 格栅式加压送风口 | PSK-02DW-500*500 | 个 | 7 | 2007.11 |
| ||||||||
7 | 格栅式加压送风口 | PSK-02DW-630*1000 | 个 | 2 | 2007.11 |
| ||||||||
8 | 格栅式加压送风口 | PSK-02DW-630*630 | 个 | 7 | 2007.11 |
| ||||||||
9 | 格栅式加压送风口 | PSK-02DW-630*1250 | 个 | 1 | 2007.11 |
| ||||||||
10 | 铝合金格栅式排烟口 | PSK-02SYDW-500*630 | 个 | 56 | 2007.11 |
| ||||||||
11 | 碳钢常闭型排烟防火阀 | 280℃ D700 | 个 | 5 | 2007.10 |
| ||||||||
12 | 碳钢圆型风管止回阀 | D600 | 个 | 1 | 2007.10 |
| ||||||||
13 | 碳钢圆型风管止回阀 | D700 | 个 | 1 | 2007.10 |
| ||||||||
14 | 碳钢圆型风管止回阀 | D1000 | 个 | 1 | 2007.10 |
| ||||||||
15 | 诱导风机 | JET-6,Q=700m3/h,N=120W | 台 | 16 | 2007.11 |
| ||||||||
16 | 高温混流风机 | PYHL-14A-NO5A L=9000m3/h,N=2.2KW | 台 | 1 | 2007.11 |
| ||||||||
17 | 高温双速混流风机 | PYHL-14A-NO5A L=7200/4700m3/h | 台 | 1 | 2007.11 |
| ||||||||
18 | 混流风机 | HL3-2A-NO5A L=9000m3/h,N=2.2KW | 台 | 1 | 2007.11 |
| ||||||||
19 | 混流风机 | HL3-2A-NO5A L=4700m3/h,N=0.75KW | 台 | 1 | 2007.11 |
| ||||||||
20 | 混流风机 | HL3-2A-NO5A L=7200m3/h,N=2.2KW | 台 | 2 | 2007.11 |
| ||||||||
21 | 混流风机 | HL3-2A-NO7.5A L=20000m3/h,N=4KW | 台 | 1 | 2007.11 |
| ||||||||
22 | 柜式离心风机箱 | HTFC-I-NO27.5A L=38000m3/h,N=11KW | 台 | 1 | 2007.11 |
| ||||||||
23 | 窗式百叶风扇 | φ200,L=250m3/h,N=40W | 台 | 1 | 2007.10 |
| ||||||||
24 | 窗式百叶风扇 | φ250,L=500m3/h,N=60W | 台 | 3 | 2007.10 |
| ||||||||
25 | 窗式百叶风扇 | φ300,L=1000m3/h,N=120W | 台 | 1 | 2007.10 |
| ||||||||
26 | 卫生间通风器 | BPT-12-16A,350m3/h | 台 | 3 | 2007.11 |
| ||||||||
27 | 片式消声器 | 1000*320 | 台 | 2 | 2007.10 |
| ||||||||
28 | 静压箱 | 2000*2700*800 | 台 | 1 | 2007.10 |
| ||||||||
29 | 铝合金格栅风口 | 1000*1250 | 个 | 4 | 2007.11 |
| ||||||||
主要材料、设备进场计划表 (附表六) 工程名称: ----市第三人民医院医疗综合大楼消防、报警系统工程 | ||||||||||||||
30 | 铝合金格栅风口 | 800*400 | 个 | 2 | 2007.11 |
| ||||||||
31 | 铝合金格栅风口 | 800*250 | 个 | 1 | 2007.11 |
| ||||||||
32 | 铝合金格栅风口 | 500*400 | 个 | 4 | 2007.11 |
| ||||||||
33 | 铝合金格栅风口 | 500*300 | 个 | 3 | 2007.11 |
| ||||||||
34 | 铝合金格栅风口 | 500*250 | 个 | 1 | 2007.11 |
| ||||||||
35 | 铝合金格栅风口 | 250*250 | 个 | 1 | 2007.11 |
| ||||||||
36 | 铝合金防火风口 | 800*400 | 个 | 1 | 2007.11 |
| ||||||||
37 | 铝合金防火风口 | 800*320 | 个 | 1 | 2007.11 |
| ||||||||
38 | 铝合金防火风口 | 630*320 | 个 | 2 | 2007.11 |
| ||||||||
39 | 铝合金防火风口 | 400*320 | 个 | 3 | 2007.11 |
| ||||||||
40 | 铝合金单层百叶风口 | 800*800 | 个 | 4 | 2007.11 |
| ||||||||
41 | 铝合金单层百叶风口 | 800*500 | 个 | 1 | 2007.11 |
| ||||||||
42 | 铝合金单层百叶风口 | 800*250 | 个 | 1 | 2007.11 |
| ||||||||
43 | 铝合金单层百叶风口 | 500*400 | 个 | 4 | 2007.11 |
| ||||||||
44 | 铝合金单层百叶风口 | 500*300 | 个 | 1 | 2007.11 |
| ||||||||
45 | 铝合金单层百叶风口 | 500*250 | 个 | 1 | 2007.11 |
| ||||||||
46 | 铝合金单层百叶风口 | 500*400(配阀) | 个 | 2 | 2007.11 |
| ||||||||
47 | 铝合金单层百叶风口 | 400*320(配阀) | 个 | 3 | 2007.11 |
| ||||||||
48 | 多叶排烟口 | PYK-BSFD500*(630+250) | 个 | 3 | 2007.11 |
| ||||||||
49 | 多叶排烟口 | PYK-BSFD800*(800+250) | 个 | 4 | 2007.11 | |||||||||
50 | 碳钢圆型止回阀 | φ600 | 个 | 2 | 2007.10 |
| ||||||||
51 | 手动对开多叶调节阀 | 1000*320 | 个 | 2 | 2007.10 |
| ||||||||
52 | 手动对开多叶调节阀 | 800*320 | 个 | 1 | 2007.10 |
| ||||||||
53 | 手动对开多叶调节阀 | 600*320 | 个 | 1 | 2007.10 |
| ||||||||
54 | 手动对开多叶调节阀 | 500*320 | 个 | 1 | 2007.10 |
| ||||||||
55 | 碳钢排烟防火阀 | PY-SFD-1600*400 | 个 | 3 | 2007.10 |
| ||||||||
56 | 碳钢防烟防火阀 | SFVD-2200*500 | 个 | 3 | 2007.10 |
| ||||||||
57 | 碳钢防烟防火阀 | SFVD-800*250 | 个 | 1 | 2007.10 |
| ||||||||
58 | 碳钢防烟防火阀 | SFVD-630*320 | 个 | 3 | 2007.10 |
| ||||||||
59 | 碳钢防烟防火阀 | SFVD-500*250 | 个 | 3 | 2007.10 |
| ||||||||
60 | 碳钢防烟防火阀 | SFVD-400*320 | 个 | 2 | 2007.10 |
| ||||||||
61 | 碳钢防火阀 | FH2-800*250 | 个 | 1 | 2007.10 |
| ||||||||
62 | 碳钢防火阀 | FH2-800*320 | 个 | 1 | 2007.10 |
| ||||||||
63 | 碳钢防火阀 | FH2-1000*320 | 个 | 1 | 2007.10 |
| ||||||||
64 | 碳钢防火阀 | FH2-2200*500 | 个 | 3 | 2007.10 |
| ||||||||
主要材料、设备进场计划表 (附表六) 工程名称: ----市第三人民医院医疗综合大楼消防、报警系统工程 | ||||||||||||||
65 | 碳钢防火调节阀 | FH-FVD1-1600*400 | 个 | 1 | 2007.10 |
| ||||||||
66 | 碳钢防火调节阀 | FH-FVD1-1000*320 | 个 | 1 | 2007.10 |
| ||||||||
67 | 碳钢防火调节阀 | FH-FVD1-800*320 | 个 | 2 | 2007.10 |
| ||||||||
68 | 碳钢防火调节阀 | FH-FVD1-800*250 | 个 | 1 | 2007.10 |
|
说 明
星欣设计图库资料专卖店拥有最新最全的设计参考图库资料,内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上,总量在数千G以上。
联系QQ:447255935
电话:13111542600
