1.1.1、基础地梁及承台土方开挖采用机械开挖。
1.1.2、现场文明施工管理和规划严格执行海南省建设工程现场文明施工管理规定”。
1.1.3、基坑内采用排水明沟、集水井排水体系。
1.1.4、施工缝的设置和处理:为了保证混凝土浇筑质量,本工程混凝土施工地下室一层底板与基础梁、承台一次性浇筑。
1.1.5、模板以胶合板木模,钢木组合为主,剪力墙选用进口大模板,电梯井采用散拼模板,主要采用塔吊进行运输。
1.1.6、钢筋现场加工制安,接长以焊接为主,水平钢筋接长采用机械接头或闪光对焊;坚向钢筋接长采用电渣压力焊为主。
1.1.7、混凝土采用商品混凝土。混凝土浇筑以泵送为主,塔吊运输为辅。输送泵主要用于浇筑墙、柱、梁板等主要构件。塔吊除协助浇筑上述构件外,还负责浇筑梁板中墙柱节点区高标号混凝土。
1.1.8、大体积混凝土浇筑采用“一个坡度、薄层浇筑、循序推进、一次到顶”的施工工艺。
1.1.9、脚手架地下室外墙的结构施工阶段为落地双排扣件式钢管脚手架。
针对本工程的施工特点划分工程流水施工段
由于本工程占地面积大(10323.805m2),为加快施工进度,确保工程项目按期完成,地下室车库、1#、2#、3#和4#楼全面展开科学地组织施工,本工程项目在平面上划分为五个施工段,由于4#住宅楼和3#住宅楼部分基础位于地下室基坑的车道施工的放坡位置,为保证3#住宅楼和4#住宅楼基础施工不受地下室施工影响,必须设置挡土墙(见附图一),具体分段位置以平面图中的划分为准(见附图一),从土方开挖到主体结构施工均按此五个流水段进行。
今后后浇带按设计和有关规定待基础沉降基本稳定后再进行施工。
施工顺序
场地清理、基坑上部排水沟→验收基坑边坡支护→验线、建筑物定位放线→验挖孔桩桩位→施工塔吊基础、基坑排水沟、集水井→测放地下室及4栋住宅楼承台地梁开挖线→开挖地下室及4栋住宅楼基础土方→凿桩头、场地清理→验槽→地下室基础及主体→4栋住宅楼基础及主体
其中,地下室的施工顺序应是:
地下室承台、地梁混凝土垫层→基础砖代模、回填土→底板混凝土垫层→地下室承台、地梁、底板防水层→地下室承台、地梁、底板钢筋及墙柱插筋→地下室外墙底板顶面以上500处安装钢板止水带、支模板→浇底板混凝土及外墙混凝土(底板以上500范围内)。
1.2施工条件
场地周边:场地平坦开阔,基坑北侧距围墙12m;西侧为菜地,临近建筑红线;基坑南侧地下车道外墙基坑与围墙相距约2m左右,东侧距土路约15m。施工现场排水管(管径φ200PVC管)已引出,电源为临时电源,基坑水排放在现场东北角,南侧与本工程地下室相距18米处有二栋10层建筑。
如今地下室已完成基坑止水桩施工,根据施工计划安排,即将开始基坑降水和地下室和4栋住宅楼±0.000以下工程施工。
1.3场地岩土工程条件
本工程施工场地地貌单元属滨海滩涂,根据海南地质综合勘察设计院,提交的“海南省边防总队燕泰地块岩土工程勘察报告”,本场地基坑开挖深度范围内地层有:
(1)层杂填土,褐黄、褐红色,主要由粘土、石英中、粗砂与建筑垃圾,偶见生活垃圾,建筑垃圾为混凝土、毛石和红砖等碎块。层厚0.80~1.70m。取其天然重度18.1kn/m3,粘聚力26.0kpa,内摩擦角10.0度。
(2)层粉质粘土,褐黄色,可塑,成分以粉粒、粘粒为主,含中粒、细粒,局部砂粒含量较高。层厚0.50~1.50m,天然重度18.5kn/ m3,粘聚力37.9kpa,内摩擦角16.0度。
(3)层中砂,浅黄、灰黄色、饱和、松散为主、局部稍密、成为以中粒、粗粒为主。层厚2.30~5.60m,天然重度18.5kn/ m3,粘聚力10.kpa,内摩擦角23.0度。
(4)淤泥质粉质粘土,深灰~灰黑色,流塑~可塑,成分以粉粒、粘粒为主,含细粒石英砂及少量贝壳碎屑,局部粉、细粒含量高。层厚1.50~4.40m,天然重度18.0kn/ m3, 粘聚力10.0kpa,内摩擦角15.0度。
(5)层粘土,褐黄色,灰色,含粉,细砂,局部粉砂含量高,可塑。层厚3.30~5.30m,天然重度15.2kn/ m3, 粘聚力30.0kpa,内摩擦角27.0度。
(6)层粉砂,成分以石英质粉粒为主,粗粒含量较高,饱和,层厚1.0m~5.3m
根据勘察报告阐述,基坑开挖深度影响深度范围内,地下水主要储存在(3)层的中砂中,地下水类型为潜水。在2008年2月初勘察期间,钻孔中测量到的混合稳定地下水位:1.90~2.40m,水位标高1.18~2.71m,年变幅约为1.00~2.00m。抽水试验成果计算获得的(3)层中砂的渗透系数k=21.41m/s,影响半径61.60m。本设计取地下水位1.00m(标高为2.80m)。
在施工过程中,同建设单位、监理单位、设计单位和质检单位密切合作,继续推行项目法施工,实施ISO9002质量保证体系。责任到人,实行目标管理,精心组织施工,确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标:
一、工期:确保±0.00以下工程量120天内完成规定的全部工程项目。
二、质量:单位工程质量达到优良标准,分部工程全部优良。争创深圳市优良样板工程。
三、安全:按海南省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌),严格按建设部一标三规范组织施工。
四、文明施工:严格按建设局的文件执行,达到文明样板工地标准。
五、团结协作:同建设单位、监理单位、质监单位、安监单位、设计单位等有关部门保持良好的合作关系,积极配合各单位的工作。
QTZ80型自升式塔式起重机1台,100KW对焊机一台,18—22K电焊机三台,压力电渣焊机四台,弯筋机切断机各一台,木模加工机械三套,560升砼搅拌机2台,插振八支,手振四部,手推车50部,水电安装专业用机二套。钢材及部份模板应提前进场加工制作,由于场地难以全部堆积,应根据工地的进度精密安排每天进货计划。
2.1.1测量准备
测量人员根据地下室施工图纸,平面控制网(依据规划局提供桩点测放,并经校核),施放出井点、地连墙位置线及开挖上下口线(随开挖分层测放)。
2.1.2施工人员必须证件齐全(含焊工、测量人员等特殊工种),并经经理部相关部门核实后方可施工。
2.1.5降水、护坡、土方施工人员及相关管理人员(含经理部相关人员)应在施工前仔细查阅图纸和方案,并把相关问题解决在施工前,作到施工中重点突出,心中有数。
2.1.6至少每周组织一次相关管理人员及施工人员(含测量人员、焊工等)学习有关业务知识(含安全、质量等),提高降水、护坡、土方施工整体实力。
序号 | 人员 | 所需人数 | 进场计划 |
1 | 降水施工人员 | 15 | 2009.1.10 |
2 | 土方施工人员 | 30 | 2009.1.9 |
3 | 自然放坡施工人员 | 10 | 2009.1.9 |
4 | 机动施工员 | 5 | 2009.1.9 |
5 | 钢筋工 | 40 | 2009.2.2 |
6 | 模板工 | 55 | 2009.2.25 |
7 | 砼工 | 25 | 2009.3.1 |
由于地质资料表明,本工程地下室基坑开挖的土方为杂填土、淤泥或建筑垃圾土,不满足基础土方回填的土质要求,且受工程施工场地所限,所有开挖的土方必须外运弃置,降水施工完成后,进行西侧土钉墙、东北侧护坡以及土方施工。
3.1.2降水井布置(见附图一):坑内布置10眼疏干井,在坑外布设5个观察井。在止水桩完成后基坑开挖前进行地下水疏干,降水约30个台班,使水位降到基坑底施工作业面以下0.5m,对于局部淤泥质土出露部位,管井疏干效果差,可采取盲沟排水到集水井位;对于电梯基础施工,坑中渗水用泥浆泵明排;在止水桩达到设计要求条件下,挖土到坑底时可陆续拆除疏干井,坑内少量渗水可通过盲沟和集水坑汇集。
3.1.3抽水泵选择
采用污水泵A 150mm进行降水(污水泵共15台)
3.1.4降水主要施工方法
1)总体工艺流程
基坑开挖过程中地下水的防治措施采用设置封闭式止水帷幕及坑内疏排的措施来处理,具体如下:
(1)止水帷幕:利用1排搅拌 桩形成截水帷幕,并穿透第4层淤泥质粉质粘土,进入第5层粉质粘土层,形成全封闭式止水体系,完全隔断坑外地下水向坑内的渗透。
(2)疏干降水井:因设置全封闭式止水帷幕,基坑开挖过程中坑外地下水的影响已消除,坑内土体中的孔隙积水可利用疏干井预先抽排,疏干井可视情况设置,应预成井,并在止水帷幕形成后开始疏干排水,降水井成形后开始抽水,每天下放水泵0.5米,控制降水深度和速度。
必要时可加设坑内临时集水坑,其大小建议采用1m×1m×1m。
对于局部超挖地段,可在超挖坑内临时设集水坑或浅井疏排水。
(3)排水沟:在基坑内侧地表处设置临时排水沟,集中排水,排水沟内面用水泥砂浆抹面,排水截面尺寸不小于0.3m×0.3m为宜,排水沟底部砼强度为C15。每隔15米设一个集水井,井内尺寸为0.5m×0.5m×0.5m。
(4)基坑外侧四周排水系统采用φ200PVC管和砖砌800*800*800集水井,用150mm离心清水泵把疏干降水井的水和基坑内排水沟的水统一抽排到砖砌2000*2000*1000mm的集水坑,经沉淀后用150mm离心清水泵排至南渡江。
(5) 由于地下室施工周期较长,为了防止雨水流入基坑,在基坑顶四周做封闭挡水坝,坝外做排水沟,并每隔60米设一集水井1000mm×1000mm×800mm(深),井底50mm厚C10混凝土垫层,井壁用240mm厚红砖砌筑
3.3土方施工
3.3.1基坑南、西侧:地下室外墙轴线到用地红线距离3.0~4.0m,无放坡空间。基坑北、东侧:北、东侧地下室外墙轴线到用地红线距离12.0~23.0m,有一定的放坡空间,放坡开挖。
其中位于3#住宅楼南侧和西侧处的基槽距离隔壁滨江温泉花园的围墙较近,而基坑实际开挖深度为2.400m,为防止下雨冲刷边坡,避免槽壁坍塌,创造一个具有一定强度、稳定的动土结构,采取挂钢筋网喷细石混凝土。
北侧电梯井位置实际开挖深度为8.950m,采取排桩+45度放坡+止水桩+挂钢筋网喷细石混凝土。
开挖:配合挂网捣筑砼施工,每步先开挖东西北三侧10m宽工作面,再自东向西整体开挖该层土方。南侧土方开挖线距地下连续墙施工面至少30m,放坡为1:1。开挖流程见下图,槽底留1000mm以上人工挖土。
3.3.2土方开挖,基坑总土方量约23500m3,本工程在市郊区,由于开挖后的土方较多,受施工场地所限,土方必须外运。施工条件不局限,但有桩间土方,难度大。每天的运土时间一般按8不时计算,从工作面和挖土的安全顺序安排,计划两部大斗挖土机,两部小斗挖土机,同时配合足够的工程车运土。其他工作尽量安排白天进行,土方外运计划每天完成1000 m3共需25天。
3.3.3卸土场及土方运输路线
基坑开挖土方前必须由甲方指定卸土场,施工单位组织机械调运基坑土方。
3.3.4现场准备
1)出口搭设拍土架子,每一辆车拍土后加盖帆布,保证土屑不得散落在马路上。
2)现场作冲洗池(带铁篦子)和沉淀池。
3)基坑四周及挖土操作面布置6-8个太阳灯。
4)测量人员随时撒线,保证开挖线尺寸与标高。
5)妥善处理好相关交通部门关系,并作好开工前的扰民工作。
3.3.5坡道土方收尾
坡道处土方收尾采用长臂挖土机进行挖除,装车运走。
3.4.4场地查勘与记录
施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录, 并照相存档。每次观测结果详细记入汇总表并绘制沉降与位移曲线。
3.4.5注意事项
每次观测由同一个人用同一种仪器、相同观测方法和线路进行观测。重点观测基坑西、南侧。
3.4.6土方开挖质量保证措施
1)土方施工设专人指挥,技术员进行书面交底。
2)挖土机司机必须要按照开挖灰线施工。
3)测量员随时测量,保证基底标高,槽底土壤不得扰动。
4)夜间施工有足够的照明。
(1)土方开挖前应准确放线。
(2)土方开挖首先将基坑四周建筑垃圾清理整平,有利于坡顶排水沟设置和坡顶交通。
(3)挖方应与桩锚支护施工密切结合,土方开挖应保证搅拌桩和注浆锚杆的合理养护时间。开挖时应分段分层开挖,每段开挖长度不宜大于20m,每层开挖深度不宜大于1.5m,不得超挖。
(4)合理安排开挖顺序,使基坑坡面暴露时间最短。每层可先开挖基坑边缘区土方,由场地中部运土作业平台后退至出土口外运,土方外运时应注意避免损坏排水沟等设施。
(5)施工方式:挖土方式采用岛式分层均衡开挖,先挖南、北壁及西壁,后挖东壁,东壁为车道及土方运输通道。一次挖土层高不应超过1.5m,开挖顺序应先周边再中间。
如发生质量问题,立即口头上报监理,并在4小时内递交有关质量问题的书面详细报告,包括时间、部位、细节描述、产生原因、处理的措施等。
开挖过程中,若局部存水,可以采用明排集中,用潜水泵抽到地面降水系统。基坑如有超挖部分以C15砼回填至设计标高。
4、钢筋工程施工方法
B20@1000,然后再绑扎上层钢筋如图 “钢筋支撑图”。
B20@1000
5 模板工程施工方法
5.2剪力墙、柱模
5.3模板的拆除
模板图一

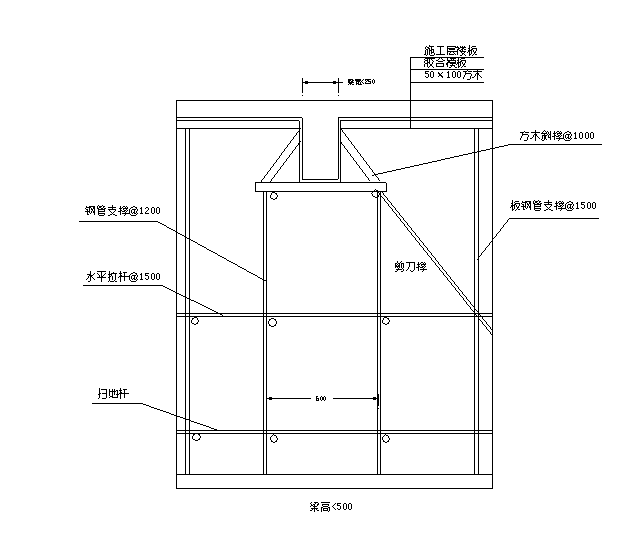

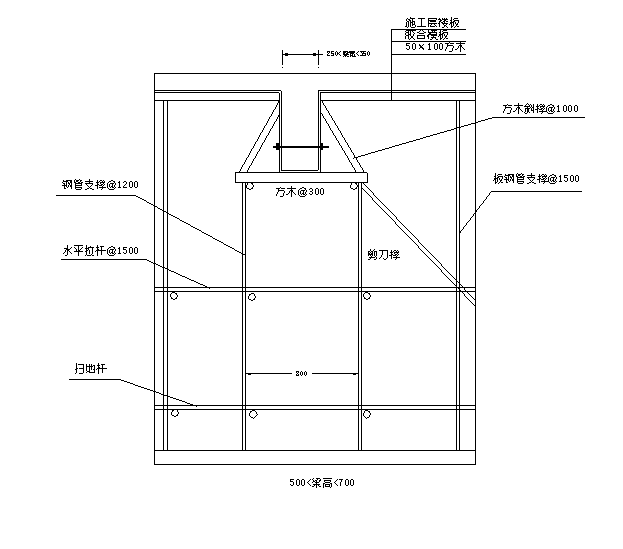

梁模板图
6混凝土工程施工
6.1 1、泵送工艺
6.2混凝土的浇筑
7、承台、地梁砖模
本工程的沟槽低于底板底面部分均设砖模。
承台、地梁、底板侧壁采用M5水泥砂浆砌MU10红砖代模,面批1:2.5水泥砂浆20mm厚。以C10垫层为底模。水泥砂浆收平后做防水层。
8、后浇带处理措施
地下室底板后浇带做法
地下室外墙后浇带做法
9、施工组织管理体系
总包项目部→基坑项目施工负责人→现场各生产技术、安全、质检管理人员→施工队长→施工人员
各岗位主要负责人名录
岗位责任 | 职务或职称 | 姓名 | 主要职责 |
项目经理 | 高级工程师 | 邹进安 | 负责全面工作 |
技术总负责 | 工程师 | 林昌藩 | 负责现场技术工作 |
现场技术负责 | 助理工程师 | 徐国璋 | 负责现场技术管理及施工 |
施工队长 | 工程师 | 韩诚定 | 负责施工组织、机械工、管理 |
质量监督 | 施工员 | 吴忠雄 | 检查各工序工种施工质量、喷锚施工 |
材料供应 | 材料员 | 吴奇清 | 负责各种材料采购供应 |
安全保卫 | 安全员 | 陈人卫 | 负责工地安全保卫 |
机修队 | 队长 | 刘永健 | 负责机械设备及维修 |
十、机械设备
设备名称 | 规格型号 | 单位 | 数量 | 备注 |
起重机 |
| 台 | 1 |
|
电焊机 | BX3-120 | 台 | 4 |
|
砂浆搅拌机 |
| 台 | 1 |
|
砼搅拌机 |
| 台 | 2 |
|
潜水泵 |
| 台 | 15 | 抽水 |
|
|
|
|
|
|
|
|
|
|
5、土方坍塌应急措施
(1)发生土方坍塌:
①立即疏散施工人员,保护好现场,将现场拉上安全警戒区域。
②向公司主管部门报告。
③制订排险措施,上报监理、业主。经报批后按方案实行事故处理。
(2)预防措施:健全组织机构,监测小组跟踪整个基础的施工监测,遇危险情况随时组织撤离。
(3)一旦发生坍塌:立即疏散施工人员,保护好现场,将现场拉上安全警戒区域。
(4)坍塌事故处理:组织人员配合有关单位,相关部门进行事故调查处理工作,及时做好恢复工作,确保项目工程工期和减少最小损失,同时做好有关技术资料的备案。并在事故发生24小时内向上级部门提交书面报告。
(5)其坑顶变形值超过监测报警值时应采取以下措施处理:
①在有条件卸载地段挖土卸荷。
②当出现险情时,立即回填土压脚或坑底打木桩+砂袋压脚。
(6)在坑壁转角处,采用槽钢或A159×5无缝钢管(距坑顶1.5米左右)设置1~2道水平支撑。
(7)出现渗漏水时,立即用水玻璃或膨胀性水泥封堵,必要时采用喷射砼封闭。
海口地区3~4月份年降雨量较大,且本工程地下室工程受雨面积较大,为满足季节性大降雨的要求,雨季来临时若排水不畅将影响本工程施工,如果通过新施工的排水管排放地下室基坑积水,不会增加城市污水处理设施的负担,且符合城市环保的要求。
综上所述,经公司项目部会议讨论结果,铺设Ø200排泄水管,以满足大降雨时基坑排水的需求,满足城市的环保要求,同时也确保本工程的计划工期的实现。
