第五节 模板工程
1. 模板的使用原则 30
1.1 大模板介绍 30
1.2 市政SZ系列模板 30
2. 模板的主要控制点 30
3. 模板施工顺序 31
3.1 总体顺序 31
3.2 各部位模板施工顺序： 31
4. 模板的施工 31
4.1 模板设计依据 31
4.2 垫层模板 32
4.3 模板拼装及支撑图 32
4.4 结构模板 33
5. 脚手架工程 34
5.1 构筑物脚手架施工 34
5.2 支撑架 34
1. 模板的使用原则
污水处理厂混凝土结构不同于一般混凝土工程，不仅要求混凝土达到其技术等级指标，而且要求其浇筑完成后，保持其颜色一致，混凝土表面平滑、顺直、美观，不得有错台、漏浆现象，尤其是其几何尺寸必须精确，以满足工艺设备精度要求，对模板本身要求较高。在本工程中将采用SZ系列钢模板、新设计标准型覆膜大模板以及异形模板，针对不同部位搭配组合使用。
1.1 覆膜大模板介绍
我公司在近几年中针对污水厂站工程，专门设计了新型的大模板，在本工程中，我们再次设计制作了大型覆膜模板，这种模板采用型钢作为刚性后背框架，框架上安装18mm厚的覆膜面板，加工成为一种大型模板。这种模板安拆方便、施工效率高，施工完的混凝土结构外表光洁、线形美观，对大型构筑物施工最为适合。我公司在北京市酒仙桥污水厂一期工程（日处理污水量20万吨）和清河污水处理厂一期工程（日处理污水量20万吨）施工中广泛采用大模板技术，不仅使污水厂站结构混凝土很好地体现了棱角分明、外美内实的特点，还使工程施工工期提前，受到相关单位的好评。目前我公司在施的昌平污水处理厂也使用的是大模板技术。
1.2 市政SZ系列模板
市政SZ系列模板是我公司于九十年代中期引进国外模板技术并进行改进的一种钢模板，并且通过多年的改进和完善，成为一个专用于混凝土构筑物施工的专用模板系列，能满足不同结构尺寸的要求。模板规格多样，有600×1200mm，450×900mm，450×1200mm，600×900mm等十几种，配以专门的SZ模板系列的支撑体系，能够依据不同的结构形式灵活的调整装配。我单位在承接的多项工程中，例如全国最大的污水工程高碑店污水厂（日处理污水100万吨）、北京市大兴污水厂（日处理污水10万吨）等充分的应用了这项技术并且非常好的完成了施工任务。
2. 模板的主要控制点
①保持模板平整、直顺；拼缝严密不漏浆，无错台现象；模板表面光洁无锈。
②模板及其支撑体系、刚度、强度安全可靠；在浇筑混凝土施工荷载作用下无超标变形，确保混凝土施工成形后几何尺寸准确。
③止水带模板保证止水带位置准确。
④侧墙与基础混凝土的施工缝无漏浆、“流泪”现象。
⑤模板拼装水平缝、垂直缝布置均匀，不影响混凝土外观效果。
⑥适应工期要求，能快速进行模板拼装及拆卸。
3. 模板施工顺序
3.1 总体顺序
垫层模板 → 基础模板 → 侧墙及挑檐(或顶板)模板
3.2 各部位模板施工顺序：
基础模板：(基础钢筋绑扎) → 周圈模板 → “踢克”(导向墙)模板
墙体模板：内侧模板 → (墙体钢筋) → 外侧模板 → 挑檐模板
4. 模板的施工
4.1 模板设计依据
考虑施工中采用内部振捣器，新浇筑的混凝土作用于模板的最大侧压力按以下二式计算，并取二式中较小值：
F=0.22γct0β1β2ν1/2
F=γcH
其中：
F——新浇筑混凝土对模板的最大侧压力（kN/m2）；
γc——混凝土的重力密度（kN/m3），在本次计算中取25kN/m3；
t0——新浇混凝土的初凝时间，采用t0=200/（T+15）计算；
T——混凝土的温度（℃），在本次计算中取20℃
β1——外加剂影响修正系数，不掺外加剂时取1.0；
β2——混凝土坍落度影响修正系数，110mm～150mm时取1.15；
ν——混凝土的浇筑速度（m/h），在本次计算中取2.5 m/h；
H——混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度
（m），在本次计算中取4.7m；
*计算过程
F=0.22γct0β1β2ν1/2
=0.22×25×200/（20+15）×1.0×1.15×2.51/2=57.15kN/m2
F=γcH=45×4.7=117.5kN/m2
*结论：
模板最大侧压力为：57.15kN/m2
可得出在进行模板设计时，保证每平方米模板可承受新浇筑混凝土对模板的57.15kN/m2侧面压力。事实表明，我公司设计的大模板完全可以承受此压力。
4.2 垫层模板
垫层设计厚度为100mm，现场需要尽可能一次大面积浇注出来，以提供更多的施工工作面，而且垫层面层的平整度要求较高，所以垫层模板要求拆卸快速，并且能够为施工提供一个好的基准参照面。

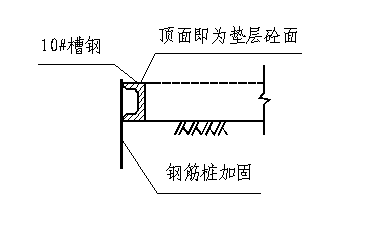

垫层混凝土模板采用10＃槽钢或方木，槽钢或方木在使用前进行调直整平。支模时，挂高程线，使槽钢或方木顶面即为要浇筑垫层顶面。
4.3 模板拼装及支撑图
由项目部工程科绘制出模板拼装及支撑图，经项目总工程师审核后照图施工。
每个构筑物针对其不同部位不同受力特点结合现场周边施工环境综合考虑，做到模板拼装合理简洁、简单实用，支撑体系稳固安全。
4.4 结构模板
4.4.1 模板使用前的准备工作
钢模板在使用前喷砂除锈，刷防水脱模剂，并定期进行整平。自制覆膜大模板每次使用前要进行修整，对于板面有较大损坏的模板要及时更换钢面板。
4.4.2 模板支搭
本工程主要构筑物进水泵房、旋流沉砂池、生物池、二沉池、清水池、膜反应池、贮泥池、滤池等。这些池体对混凝土的棱角、横竖边线要求很高，模板支搭大部分采用自制覆膜大模板，少量地方采用异型模板和木模板。模板必须适合结构物本身，做到外表美观。
模板支搭时使用市政“SZ”系列模板支撑体系。
所有隔墙水平工作缝设止水凹槽，凹槽上口宽60mm，下口宽30mm深60mm，该凹槽通过预埋梯形木条形成。
模板支搭完毕，经监理工程师检查安装好的模板并认可后，方可进行下道工序施工。
4.4.3 穿墙螺栓使用
模板支搭时，所有外墙一律采用外套φ20柔性塑料管的对拉螺栓，施工完毕将螺栓及塑料管取出，以利于更好地对外墙上的螺栓孔进行处理，防止渗水现象出现。
4.4.4 模板拆除
严格执行《给水排水构筑物施工及验收规范》的规定并经监理工程师批准后方可拆除。基本原则如下：
侧模板，应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除。
基础模板在混凝土浇筑完毕后1～2天后可拆除，冬施期以间做同条件试块来确定，并考虑气温变化影响。
大于8m的梁或板、悬臂长度大于2m的部位混凝土模板必须在混凝土强度达到设计强度的100%时拆除。
墙体模板在混凝土浇筑后24小时松动对拉螺栓外拉杆。
5. 脚手架工程
5.1 构筑物脚手架施工
构筑物池壁施工前，支搭脚手架，为施工创造工作面，脚手架选用WDJ碗扣型多功能脚手架。
座落于肥槽与基础顶面的脚手架采用双排架，脚手架内侧支搭距结构外墙皮450mm~500mm，架宽1200mm，其立杆间距1200mm~1800mm，横杆间距1200mm，脚手架底部设可调性支腿，支腿下垫50mm大板，同时用钉子将底座固紧，所垫大板宽度为200mm。
上述两种脚手架支搭时必须安装框架斜撑，并连续设置。脚手架上部应有高度不小于1m的护栏，护栏上设两道水平栏杆。
脚手架上的脚手板按要求铺设，不得有断板、腐朽板，不得铺探头板。随铺脚手板随用铅丝将之于脚手架绑牢，要求设挡脚板的地方必须设挡脚板。
上下脚手架的马道或梯子必须于脚手架连接牢固，并设置好护栏。马道必须设防滑木条。
5.2 支撑架
挑檐模板支撑架同样采用WDJ碗扣型多功能脚手架系统，采用双排架。架宽1200mm，其内侧立杆距结构墙皮450mm，立杆间距1200mm，横杆间距1200mm，立杆下部设可调支腿，上部加方木顶托。
挑檐模板支撑架使用SZ系列脚手架系统，采用双排架。一般情况下架宽1266mm，其内侧立杆距结构墙皮450mm，相邻立杆间距1266mm，上、下横杆间距1000mm，立杆下部设可调支腿，上部加铁制方木顶托。
