一、工程概况

1、本工程为开阳里一区4＃配套公建，结构形式为框架剪力结构，檐高33.55米，局部高度40.200米，±0.000米以下两层，地上8层（不含电梯间高出屋面部分），地上层高4.8米，3.5米两种，首层至3层层高为4.8米，4层至8层为3.5米，建筑面积：10404.6M2。

2、本工程采用双排扣件钢管式脚手架，沿建筑物四周搭设，其功能为：主体结构施工时，作为防护架子；局部脚手架作为外墙支模附助架子，以及堆放少量材料，装修时作为外装修脚手架，承载施工人员和装修材料，脚手架，脚手架承载能力为200kg/m2。

二、施工准备

1、手架材料选择：

u 钢管Ф48－51mm，壁厚3.5mm，立杆大横杆长度6m、4m、2m三种，小横杆长度1.5米，无压扁或裂纹。

u 扣件（十字扣件、旋转扣件、对接扣件）无脆裂，变形，滑丝、无严重锈蚀、弯曲。

u 脚手板采用5cm厚，4 m长，宽20－25cm，左右，使用黄花松板材。

2、脚手架搭设前,肥槽回填土必须按要求回填夯实（回填土为2∶8灰土,分层夯实厚度为25cm），回填完毕后，基底的高度高于外侧地面100，基底的表面进行平整，平整度控制在50以内，基底处理完毕后，沿里外立杆所在的位置纵向满铺50厚脚手板，作为立杆的底座。

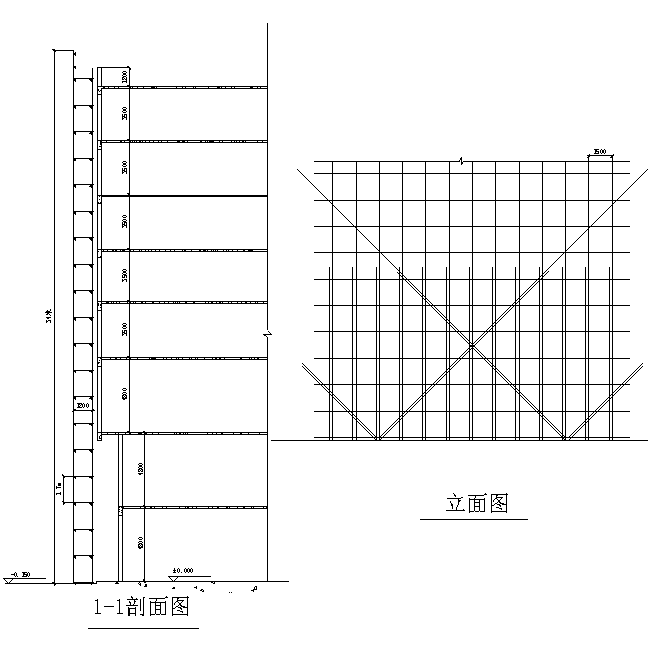

1、脚手架高度为34米，宽度为1.2米（立杆内侧净距）。脚手架

立杆纵向间距1.5米，脚手架高度10米以下设双立杆，大横杆间距1.7米，小横杆间距1.5米。

2、脚手架立杆接头对接，相邻两根立杆，接头错开不小于50 mm并不在同一步架内，同一步架内外，上下相邻的大横杆的接头错开，不在同步架和同一跨间内，其错开的水平距离不小于50cm。

3、剪刀撑设置由脚手架一端开始，沿纵向立杆每陋5－7根立杆设一组，脚手架高度10米以下剪刀撑沿双杆剪刀撑接头采用两个回转扣件，搭接，搭接长度不小于60 cm，与地面角度为45－60度，剪刀撑杆与立杆小横杆结点处均由扣件接连接。

4、脚手架其它各杆连接伸出端头不小于10 cm，以防止杆件滑脱。扣件螺丝拧紧适度，力矩控制在4—5Kg/m左右。

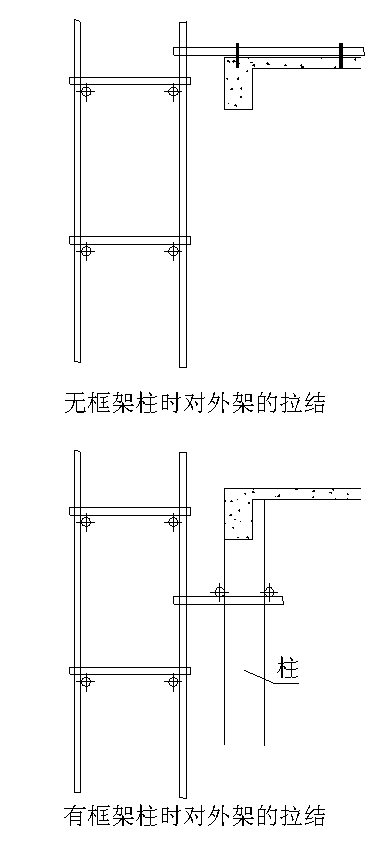

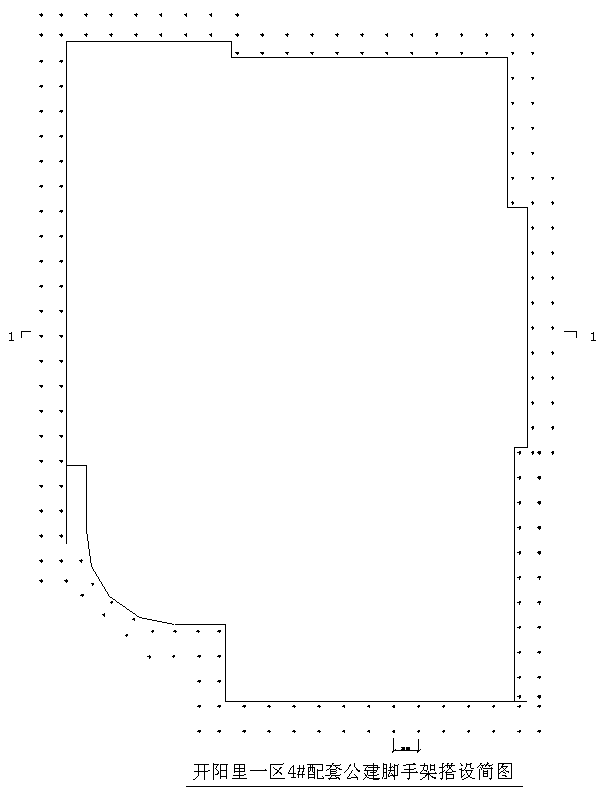

5、脚手架每层与结构拉结，拉结点水平距离(见脚用架平面图)，拉结点处结构砼设钢筋预埋件，结构与脚手架拉结材料采用Φ6钢筋，同时在拉结点处设可靠支顶，操作时保持各拉结点均匀。

6、脚手架立杆垂直度不大于立杆高度的1/300，大横杆在每一面脚手架范围内的纵向水平高低不大于5cm。

7、脚手架操作面满铺脚手板，设护身栏杆，脚手板距墙不大于20cm，脚手架对头连接时，探头板不大于20cm。

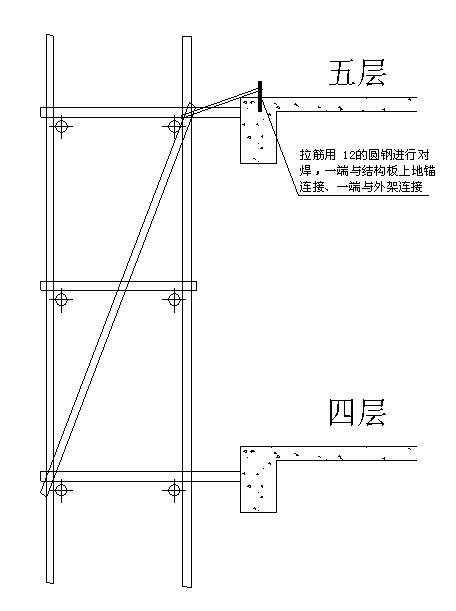

8、脚手架在20米以上高大架子应有卸荷措施，在地上五层采取卸荷措施，拉接时使用钢性材料拉接牢固。

楼层西侧搭设卸料平台架，西南侧脚手架内外排之间搭设之字形马道，马道坡度小于1：3。在西北侧预留出装修室外电梯位置。

1、设脚手架外纵横杆，内侧由下至上满挂密目安全网封严。

2、双排脚手架内首层标高处，沿内外大横杆设水平兜网，往上每隔不大于10米设水平兜网一道。

3、脚手板下设水平兜网一道，随脚手板升降。

1、拆除前必须全面检查脚手架扣件的连接、连接杆、支撑是否符合安全要求；清理脚手架上杂物及地面障碍物。

2、按先搭后拆、后搭先拆的原则，逐层由上而下进行拆除，严禁上下层同时作业。

3、所有连接杆随脚手架逐层拆除，严禁先将连接杆整层拆后再拆除脚手架；分段拆除高差不得大于2步架。

4、脚手架拆除至最下一根钢管高度时，要先搭临时斜撑加固，后拆连接杆。

5、各构配件卸下时集中运至地面，严禁抛扔，防止坠物砸人。

6、拆除脚手架时，地面应设围栏和警戒标志，并设专人看守，严禁一切非操作人员入内。

1、脚手架必须由专职（有上岗证）架子工进行搭设或拆除。

2、搭设脚手架时，架子工必须戴好安全带，安全帽，穿防滑鞋。

3、搭设或拆除脚手架时，楼四周划出警戒区，并设专人管理，防止钢管卡扣等下落砸人。

4、作业层的脚手架必须搭设高出作业面1.5m高的防护栏杆.

5、脚手架使用阶段应经常检查连接脚手架的扣件是否有松动、裂纹，若有应及时更换；脚手架使用过程中，脚手架与主体的连接点严禁拆除，并应经常检查连接点是否有松动，若有松动立刻进行加固。脚手架使用过程中，作业人员严禁向下抛仍物体，以防物体坠落砸人。
