三里河南区危改工程东二区塔台、住宅楼工程

CI策划方案

中建一局四公司三里河项目经理部

2000年7月25日

目 录

第一章、              外部形象设计              1

第二章、              场区内形象设计              4

第三章、              内业管理              11

设计依据：

【中建企业形象视觉识别规范手册】

【中建总公司施工现场CI达标细则】

【中建总公司“关于修改《中建总公司企业形象视觉识别规范手册施工现场分册》部分内容的通知】

【中建一局四公司CI手册】

【中建一局四公司员工行为规范】

【中建一局四公司三里河工程投标文件之现场CI策划书】

设计目的：

1.    永塑企业时代艺术品雕塑者之守诺有智的形象，光大企业追求卓越与奉献之精神。

2.    突出中建一局集团四公司企业形象，体现四公司的企业文化；

3.    提升项目经理部日常管理水平；

4.    增进企业团队合作精神；

5.    扩大对外宣传力度。

第1章、   外部形象设计

1、        工地大门

1#大门样式按中建总公司CI原则，采用有门楼式大门。大门高度为2m， 1#大门宽度为8m，2#、3#、4#大门宽度为6m。大门底色为白色，门正腰1m范围内为蓝色（中建蓝色，色标卡号为C100M50，本文中简称为蓝色），上面用白色黑体字书写“中国建筑”字样。

1#大门门垛采用[25槽钢对焊而成，槽钢门垛总长6.5m，槽钢上覆1mm厚钢板，槽钢地下埋深1m，用混凝土浇成0.8×0.8×1m的基础，门柱从地面起至2m为蓝色，以上为白色。

1#大门上设置1.5m高、10m长的灯箱一块。灯箱为蓝色，标志反白，字为白色。标志尺寸为1×1m，文字内容分为两排，上排为“中建一局集团”，下排为“承建三里河南区改建工程东二区塔台、住宅楼工程”。

在各大门旁各设一间警卫室。警卫室房屋由铝合金加工而成，每个面积0.81m2（0.9×0.9m），高度2.2m。门上悬挂门牌，样式参见办公室门牌；室内挂保卫责任制度图牌，样式等同于办公室图牌。

2#、3#、4#大门样式

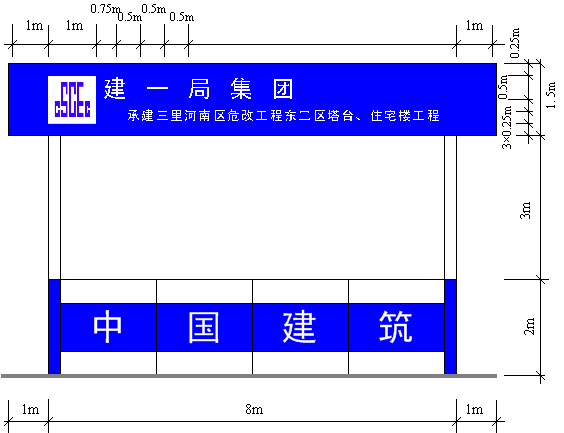

1#大门样式

2、        围墙

（1）    围墙材料

基础底部为500mm高，基础370mm宽砖墙埋深300mm，地上240mm宽砖墙200mm高，地上部分刷蓝漆。围墙用2m高压型钢板及钢骨架组合拼接而成。

（2）     围墙外貌

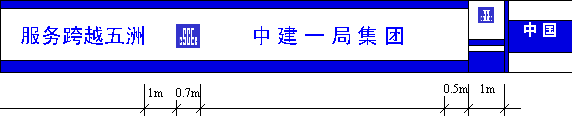

压型钢板上端200mm高、下端300mm高刷蓝漆，中间部分刷白漆。围墙两条标语之间用标识板分隔，西侧围墙上书写蓝色中建标志（0.7×0.7m）、黑体字“中建一局集团”、中建标志、“过程精品、质量重于泰山”和“中国建筑、服务跨越五洲”； 北侧围墙上书写蓝色中建标志（0.7×0.7m）、黑体字“中建一局集团”，中建标志及“中建一局集团承建三里河南区改建工程东二区塔台、住宅楼”，具体详见下图。

  间隔标识牌

西侧围墙样式

北侧围墙样式

3、        场外标语牌

在各个大门入口处立不锈钢的工程标识牌一块。样式详见下图。

街道小标语牌样式

工程标识牌样式

第2章、   场区内形象设计

1、       现场形象设计

1.    临时办公室立面根据总公司CI标准进行设计。整个立面的颜色分为白色和标准蓝色。蓝色的位置主要分布在女儿墙（沿四周30cm高），建筑的四角、门窗洞口位置（宽度10cm）、建筑的地坪位置（沿建筑四周，10cm高）。楼梯护栏为蓝色。在项目经理部办公室前面设置花坛，栽植月季。

2.    在西侧大门旁设立三根镀锌旗杆，旗杆间距1.2m，高度8m，从南向北依次悬挂司旗、国旗、业主旗。

3.    经理部办公区入口处设经理部名牌及办公室位置图牌各一块。经理部名牌为白色，蓝标、篮字，企业名称下方划一横线，横线下方为项目经理部名称，字为黑色。办公室位置图牌为白色，用黑色线条及黑色字体表示出各个办公室位置。

经理部名牌及办公室位置图牌

4.    对于旧楼，外墙按照总公司CI标准重新粉刷，所有已经破损的窗户、玻璃、纱扇进行更换。整个立面的颜色分为白色和标准蓝色。蓝色的位置分布在女儿墙（沿四周30cm高），建筑的四角（宽度10cm）、建筑的地坪位置（沿建筑四周，10cm高）。

5.    试验室外墙刷白色外墙涂料，并在建筑四个角刷宽150mm的宝石蓝色外墙涂料装饰线，门窗框均用宝石蓝色油漆涂刷。

6.    按照施工平面布置图在相应位置树立指示性标牌，使人一进入工地就有导向牌引导，标牌上表明办公区、生活区、模板堆放区、钢筋堆放区等内容。

7.    在大门口设置宣传栏，宣传栏为铝合金加推拉玻璃窗，里面设置两盏日光灯。玻璃窗里面张贴各种宣传材料及劳动竞赛评分一览表。宣传栏长4m、高1.8m，玻璃窗高1m。在南北两个区分别设置黑板报栏，板报栏长4m、高1.8m，分包自行管理各项指标及安全生产宣传等均在上面体现。

                         不锈钢指路牌

铝合金宣传栏

8.    在场区内设置限速5km的交通标志牌。消防栓井处设明显红色标识牌，尺寸为300×150mm。

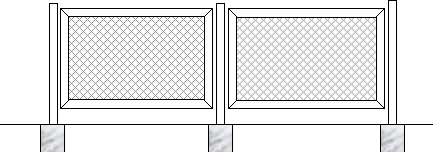

9.    办公区与生产区间采用钢板网分隔（形式见下图）。钢板网片规格2m×3m，连接立柱用∠50×50的角钢对焊成方柱，每根立杆长2.6m，埋地500mm，用C10混凝土浇筑固定，钢板网片与立柱采用焊接方式连接。在入口处悬挂安全提醒牌及防水镜子，规格1.2m×1.5m，供施工人员进入工地检查自身着装是否符合安全要求。

方钢柱2∠50×5

角钢框∠40×4

钢丝网（菱形）20×40

C10混凝土

钢板网隔断示意图

钢板网隔断主入口示意图

10.  办公室端墙的设计

在办公室端墙上书写蓝色黑体字“中建一局四公司质量方针：用我们的承诺和智慧雕塑时代的艺术品”。另一端墙上书写蓝色黑体字“提高全员质量意识，实施过程精品控制，创建用户满意工程”。

11.  场区硬化

除临建、绿化外，现场全部采用100mm厚C10混凝土浇筑，路面坡向围墙i=2‰，每隔20m在围墙砖基础露出地面部分设置排水洞口。临时办公车辆停车场地面采用种植砖铺设，按照交规划出车位，道路上划出车辆进出方向。

12.  主要CI标牌

场区南侧道路由西到东分别树立标准CI标牌12块。标志牌面朝东。标牌规格1.6m×2.4m，采用钢制结构；标志牌底色为白色，边框50mm宽范围内刷蓝色油漆，字体为仿宋体，字及线条均采用蓝色不干胶制作；标牌的固定方式采用钢管。标牌内容依据中建一局四公司CI手册规定。12块标语牌分别为：

（1）    中建一局四公司质量方针；

（2）    中建一局四公司简介；

（3）    三里河南区危改工程东二区塔台、住宅楼工程简介；

（4）    施工现场平面布置图；

（5）    安全生产管理制度；

（6）    现场质量管理制度；

（7）    消防保卫管理制度；

（8）    现场材料管理制度；

（9）    成品保护管理制度；

（10）    文明场容管理制度；

（11）    环境保护管理制度；

（12）    安全警示牌。

2、       主体立面形象设计

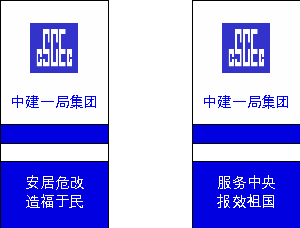

1.    为对外宣传我公司形象，也为争创长城杯需要，在主体施工至三层以上时，临街的一面要在外爬架上最高端张挂竖式条幅。4#楼北立面张挂的两条为“安居危改、造福于民”和“服务中央、报效祖国”，两条竖式条幅之间为青年突击队巨幅广告布。在3#楼西立面悬挂两条竖式条幅为“过程精品、质量重于泰山”和“中国建筑、服务跨越五洲”，条幅之间为印有司徽及“中建一局集团”字样的巨幅广告布。

2.    根据实际需要制作“争创北京市长城杯工程”、“争创北京市安全文明样板工地”、“欢迎北京市评委光临指导”、“掀起劳动竞赛高潮”、 “安全第一、预防为主”、“百日安全无事故”等诸多条幅以供使用。

3.    现场CI标志位置详见附图。

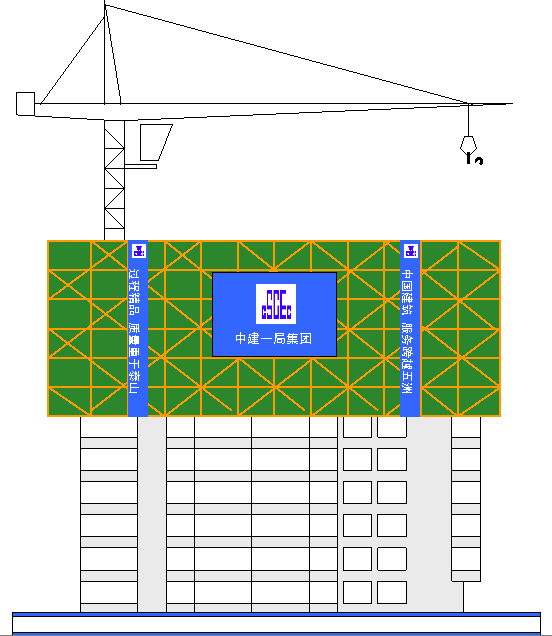

3#楼主体西立面形象

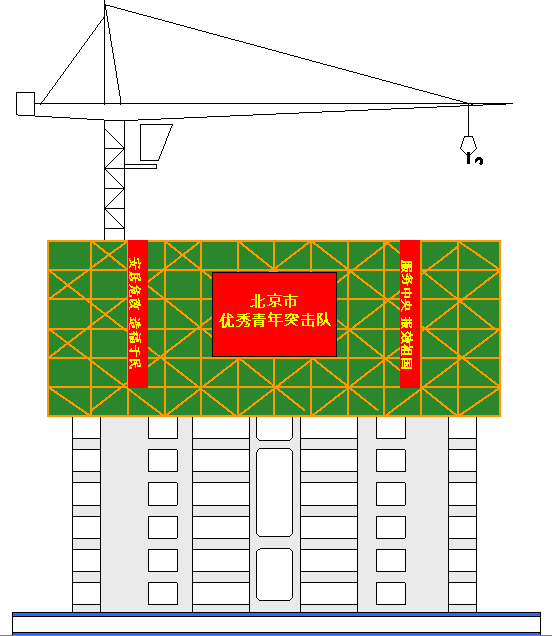

4#楼主体北立面形象

4.    架料和场内设备：进入现场的所有架料，除两端0.2米刷成蓝色，其它部分全部为桔黄色。所有电箱均涂刷成桔黄色，在左门上设置司徽及司名，右门上印制有电“  ”标志。

5.    塔吊标志：在配重臂上设置司徽灯箱和“中国建筑”标牌，每个字的尺寸为1.5m×1.5m。

6.    围墙、项目办公室应每隔半年或重大节日涂刷一次，保持外观整洁。

第3章、   内业管理

1、     员工着装：

1.    服装：项目全体人员一律着总公司标准的季节性工装，分为春秋装和夏装两款。

2.    安全帽：安全帽由公司安监部统一标准，物质公司配置，正面贴司徽。现场普通施工人员戴黄色安全帽；分包管理人员戴白色安全帽；项目经理部管理人员戴大红安全帽；专职安全监督人员戴绛红色安全帽；现场特殊工种操作人员戴蓝色安全帽。另准备红色安全帽40个，后部贴“宾客专用”字样，供检查参观人员使用，准备薄棉白手套若干副，每次检查时每位检查人员一副（一次性使用）。

3.    安全带：所有现场管理人员均配备安全带一条。

4.    胸卡：项目全体人员佩带公司统一制作的标准彩照胸卡（90×55mm），采用硬纸过塑。

2、     办公室的布置

1.    办公室内的布置为所有办公桌椅均面朝外，领导在进门右手方向办公。办公桌、椅一般规格：1.2×0.6×0.8米灰白色办公桌，椅子采用与办公桌配套的椅。项目经理、执行经理用大尺寸的办公桌，桌面设置国旗及总公司司旗各一面。 办公桌右上角距离桌边10cm处贴使用者姓名，为蓝底白字，大小为10×30mm。

2.    办公室门的侧上方悬挂办公室门牌，门牌为有机玻璃板，白板、蓝标、黑字。门牌尺寸为28×9cm，标志尺寸为4.5×4.5cm，字等同于标志。卫生间门牌上没有中建司徽。

办公室门牌

3.    办公室进门左手方向悬挂该办公室的岗位责任制度牌，制度牌为铝合金制成。制度牌底边距地1.2m、侧边距门0.4m。制度牌大小为0.4×0.6m。制度牌内容标题为红色字体，内容为蓝色字体，落款为蓝色司徽、黑色公司名称。

岗位责任制度图牌

4.    在经理办公室、小会议室内挂本工程效果图。书记办公室挂项目全家福照片。以上均为铝合金镜框。

5.    室内办公家具：文件柜根据部门设置；各部门的文件夹统一购置，并且在脊背中部打印蓝色司徽，增强感观效果。

3、     会议室

室内窗帘为蓝色，会议桌是一张木制椭圆形桌子，为淡黄色，上盖蓝色桌布一块，椅子采用布面淡黄色木椅。墙上挂公司历年代表性工程8幅照片；正面挂公司的质量方针和环境方针铝合金镜框各一块，尺寸0.6×0.4m。其中“质量方针”、“环境方针”为红色字体，内容字体为蓝色，右下方落款为蓝标、黑字。会议室设置活动黑板一块、总进度计划板一块。

4、     其它

1.    对外往来文件函件用纸、传真用纸，信封、请柬、礼仪用品均按照公司统一样式印制。工程在进行到±0.00、结构封顶、竣工以及长城杯检查等均需要制作专门的礼品。

2.    项目上所有方案、策划、制度、手册以及各种向业主、监理、公司报送的资料文件均作统一的封面设计。

3.    为了统一管理，所有进入现场的车辆均要向门卫出事停车卡，无停车卡只能将车停放在围墙外，并自行负责汽车的管理。停车卡样式如下：

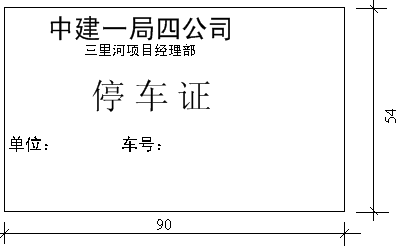

停车证样式

4.    为创造与业主之间的良好环境，本工程需制作1：100的建筑模型一个，放在小会议室展设。

5.    经常性的组织项目管理人员及分包施工人员学习，时刻保持场内人员生活工作行为的文明及全部标识的清洁完整，并按照《施工组织设计》进行阶段性的位置调整及更新。

5、     地面CI标志明细表
