施工组织设计

1.1 工程概况

1.1.1 工程简介

1.1.2 工程范围

星河国际大酒店智能化系统工程主要包括如下系统：

酒店楼宇智控系统

客房智能控制系统

楼层灯控系统

智能卡门锁系统

酒店管理软件

VOD系统

酒店安防系统

电视卫星接收系统

计算机网络系统

停车场系统

会议系统

酒店广播音乐系统

机房工程

周界防范系统

电子巡更系统

信息发布系统

点菜系统

空调计费系统

1.2 编制说明

1.2.1 编制目的

1.2.2 编制依据

l         《星河国际大酒店智能化系统项目招标文件》

l         星河国际大酒店智能化系统项目施工图纸

l         星河国际大酒店智能化系统项目设计方案

l         星河国际大酒店智能化系统项目工程量清单及投标报价表

l         星河国际大酒店智能化系统项目招标答疑纪要

l         德国GMP建筑设计公司、广州市设计院及霍尼威尔有限公司的设计资料相关选型产品设计手册

l         国家相关的法令、法规、标准及规范。

1.2.3 引用标准

l       《民用建筑电气设计规范》                           （JGJ/T16-92）

l       《建筑电气安装工程质量检验评定标准》                 （GB50306）

l       《建筑工程施工质量验收统一标准》                     （GB50300）

l       《火灾自动报警系统设计规范》                        （GBT16-88）

l       《智能建筑设计标准》                           （GB/T50314-2000）

l       《智能建筑工程质量验收规范》                   （GB50339－2003）

l       《安全防范工程程序与要求》                        （GA/T75-940）

l       《民用闭路监控电视系统工程技术规范》              （GB 50198-94）

l       《工业企业通信设计规范》                            （GBJ42－81）

l       《工业企业通信接地设计规范》                       （DBJ08-47-95）

l       《建筑与建筑群综合布线系统工程设计规范》       （GB/T50311-2000）

l       《建筑与建筑群综合布线系统工程验收规范》       （GB/T50312-2000）

l       《有线电视系统工程技术规范》                         (GB50200-94)

l       《城市住宅和办公楼电话通信设施验收规范》              （YD5048）

l       《电子计算机房设计规范》                         （GB50174-93）

l       《计算机场地技术条件》                             （GB2887-89）

l       《计算机场地安全条件》                            （GB9361-88）

l       《会议电视系统工程验收规范》                          （YD5033）

l       《程控电话交换设备安装工程验收规范》                  （YD5077）

l       《施工现场临时用电安全技术规范》                      （JGJ 46）

l       《计算机机房用活动地板技术条件》                   （GB6650-86）

l       《入侵探测器通用技术条件》                      （GB 10408.1-89）

l       《防盗报警控制器通用技术条件》                  （GB 10408.1-89）

l       《火灾自动报警系统施工与验收规范》               （GBJ50166-92）

l       《建筑防雷设计规范》                                （GB50057）

1.3 施工组织目标

1.3.1 施工进度目标

l         2006年 月 日之前完成主干线、管的敷设；

l         2006年  月 日之前设备安装完毕；

l         2006年 月 日之前各子系统调试完毕；

l         2006年  月 日之前系统集成开发完毕，开始整体调试；

l         2006年 月 日前整体竣工验收，并完成物业管理系统和网站的开发，进入试运行；

l         2006年 月 日之前整体总验收并交互业主使用。

工期起计时间为签订合同后10个日历天起计。暂定2006年  月  日。

1.3.2 质量管理目标

本工程质量达到合格标准，满足国务院第275号令《房屋建筑质量管理条例》的要求，满足国家颁发的（GB50300-200）《建筑工程质量验收统一标准》。整体工程确保不影响总承包方获得“广东省优良样板工程、争创鲁班奖”的质量标准。同时工程的设计、配置及质量满足国家智能建筑甲级标准，力争能评为甲级智能建筑。

1.3.3 安全施工目标

成立专业的安全机构，建立完整的安全管理体系，整个工程期间杜绝死亡及重伤及事故，轻伤事故不超过0.5%。

1.3.4 文明施工目标

通过对施工现场中的质量、安全防护、安全用电、机械设备、技术、消防保卫、场容、卫生、环保、材料等各方面的管理，创造良好的施工环境和施工秩序，全体职工遵纪守法，文明作业，树立良好的社会形象。

1.3.5 环境保护目标

采取有效措施，避免施工扰民，最大限度地减少对环境的污染。

第二章 施工进度计划与施工管理

2.1 施工前期准备

2.1.1 技术准备

技术准备是施工组织管理的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成工期延误和经济损失。根据本工程的规模和特点，我们重点从下述几个方面进行技术准备。

1）熟悉、审查施工图纸和有关的设计资料。

Ø         设计图纸是否完整、齐全，以及图纸的表述是否符合国家或区域的有关标准、规范的要求。

Ø         设计图纸与设计说明内容上是否一致，以及设计图纸与其各相关部分之间有无矛盾和错误。

Ø         设计图纸与建筑现场在平面尺寸、标高、管线排布等方面是否一致。

Ø         根据设计图纸中的材料、工艺、施工难度，检查现有施工技术水平和管理水平能否满足工期和质量要求，并制定相应措施。

2）图纸会审、二次深化设计报审。

图纸会审前，专业技术人员应认真阅读熟悉图纸的内容和要求，把疑点和问题整理出来，待设计院技术交底时，一并逐一解决。

施工图缺项增补和需要调整修改之处，需进行二次深化设计和补充设计。设计完毕交设计院或甲方监理单位预审，得到确定后才能正式分发使用。

图纸要进行会审。会审结果要形成纪要，由设计、建设、监理、施工单位四方签字，作为施工图补充文件存档。

编写有关技术文件、管理文件、质保文件、系统测试文件，作为施工组织设计的支持文件。

3）技术交底

技术交底包含设计交底及技术交底。技术交底应在设计单位、施工单位、设备供应单位之间及施工单位内部专业技术人员与施工负责人之间进行。

内容包括：设计要求、施工组织设计中的有关要求，工程所用材料、施工器具、设备性能参数、施工条件、施工顺序、施工方法（工艺）、预埋预留、相关工程质量标准、成品保护、验收评定标准、施工中安全注意事项等。

技术交底文件编写和交底记录要形成文件装入竣工技术档案中。

2.1.2 物资准备

根据本系统工程施工特点，我司投入本工程项目的主要机械设备具体详见下表：

2.1.3 现场准备

1) 落实施工用水用电

施工的用水用电是进场前期准备工作的重要环节。首先必须对各施工工程段的总用电量进行立体综合及估算，作出整体施工用电的计划报告，呈交业主水电管理部门审批，经有关部门协调，指定明确的施工用水、用电方案，提供给施工单位使用。平整施工现场，施工临时用水、电接驳到位。

向业主申请两个不小于60A单相表，把施工临时用电接驳到位。

需要提供施工临时用电量：10（KWH/小时）×12（小时/天）×270天

2) 施工区布置

施工区域的合理布置是施工组织的重要环节，其主要是通过立体的整体规划，平面的具体安排这两种基础手段，达到施工区域安排的合理化、程序化、系统化，有助于简化交叉施工的复杂关系或方便综合管理，实现文明施工。

施工区大约需要200 m2，在施工区内设置消防、保安设施，悬挂各种警示牌及规章制度。附施工平面布置图示意图，具体的等与业主协商后再细化布置图。

按照业主指定用地范围内布置、建造临时设施，为正式开工准备好生产、办公、生活和仓库等临时用房。

现场办公区：临时办公室、值班室等现场办公室，由我方负责配备照明、电话、电脑等办公设备，大约需要20m2左右。

作业区：各工种作业区，二次加工区、半成品临时堆放区、施工区等。

仓库：普通材料仓库、易燃易爆品专门仓库、机械工具仓库。

活动区：物质运输线路，人员交通线路等与总包单位协商解决。

休息区：拟租用土建工棚或其他附近临时建筑。现场只住少量保安人员，所有工人不住现场。

2.2 施工计划

2.2.1 进度计划

2.2.1.1 总体施工进度计划

详见下表：星河国际大酒店智能化系统项目总体施工计划

2.2.1.2 施工进度控制流程

2.2.2 资源需要量及供应

2.2.2.1 技术资源

公司经多年的施工，有一支具有丰富经验的技术队伍，能够为工程提供及时有效的技术支持。根据本工程的需要，可以随时抽调有关人员进入现场。公司设计部在本项目中，负责对原设计在施工中发现的问题，提出修改和完善建议。

2.2.2.2 物力资源

公司拥有专业维修工程车、施工工具、电脑多台，可根据本工程施工方案和进度计划，确定施工机具及设备的类型、数量和分期分批进场时间。

2.2.2.3 劳动力资源

注：本计划表是以每班八小时工作制为基础编制的。

2.3 施工管理

2.3.1 施工管理

工程施工是一种综合性很强的管理工作，关键在于它的协调和组织作用，也包含其他专业的管理内容，其主要内容如下：

（1）施工的进度管理

施工进度管理决定作整个施工期间施工人员组织、设备的供应，以及弱电工程与土建工程、装修工程的配合时机，通常必须通过建立工程进度表的方式来进行检查和管理。弱电施工进度表的建立是在施工顺序的基础上，其施工顺序主要包括以下几个阶段，即施工安装图设计（深化二次设计）、管线施工、设备（进货）验收、设备安装、调试、初开通和验收。

（2）施工界面管理

施工界面管理的中心内容是系统工程施工、机电设备安装工程施工和装修工程施工在其施工内容界面上的划分和协调，应及时解决各个工程在施工过程中的各种矛盾，调节施工中各个薄弱环节。一般通过每旬或每月的工程协调会的方式来进行管理，建立文件报告制度，以书面方式进行记录、修改以及协调措施的实施等。

（3）施工的组织管理

合理安排整个施工期间的工程管理人员、技术人员、安装工人和调试工程师的人数和这些人员进场时间，避免造成不必要的劳动力浪费，增加工人成本。这种管理需要与施工进度管理密切结合，分阶段组织强有力的施工队伍，保质保量地按时完成这个阶段的施工任务。

2.3.2 组织机构

组织机构设置的目的，是为了产生组织功能，实现工程项目管理的总目标。组织机构设置应遵循“因目标设事，因事设机构定编制，按编制设岗位定人员”原则。

组织机构设置还应考虑工程项目的规模及本公司的具体情况。

为了确保“星河国际大酒店智能化系统工程”质量优良，进度满足要求，我司成立一个由具有丰富工程设计、实施经验及工程项目管理经验的精干人员组成的“星河国际大酒店智能化系统工程”项目经理部（以下简称工程项目经理部），全面负责工程项目的设计、施工、管理和协调工作。

工程项目经理部机构见下图

2.3.3 各部门职责分工

l        项目经理

其职能为负责项目经理部的全面工作，组织协调部门之间、项目经理部与施工队之间的关系。负责对工程项目施工实行全过程的质量控制。

具有大型工程项目管理与实施经验、丰富的技术知识和良好的个人综合素质，负责组织本项目实施方案设计，以及现场组织、实施、协调和管理工作。对本工程的进度、质量、安全、经费、风险负责。

工程开工前根据工程特点组织项目部人员编制项目质量计划，确保制订的计划有可操作性。负责主持施工组织设计的编写工作，并组织实施。

依据施工任务安装进度，组织有关人员编制项目部劳动力使用计划，并报公司有关领导审批。

指派专人负责对项目施工过程标识监督、检查工作。

在工程正式开工前应就工程的施工组织和施工工艺向有关施工人技术人员交底(技术交底)。

如项目出现重大质量波动或质量要求的重大变化，负责上报公司的技术主管人员，参与评审和确定必要的措施，经公司审批后予以具体实施。

根据合同总工期的要求，组织编制工程总的进度计划，分阶段进度计划(年、季、月)每周召开一次协调会，检查完成情况并制定下周计划。

主持组织项目经理部每旬一次安全与文明施工管理自查工作。

在专项工程师主持下，组织项目有关人员对特殊工程，应编制专项质量计划的编制工作。

负责参与施工中不合格产生原因的调查、纠正和预防措施的实施。

对项目成品保护工作做出统一布置，安排具体人员采取措施。

工程验收合格移交时在竣工验收证明书上签字确认，办理工程正式移交。

组织项目有关人员参加公司组织的竣工工程质量回访，根据公司技术部门制定的保修措施，及时组织人员保修。

项目技术主管

主要职责是施工监督、技术指导、技术资料汇总。主要负责施工程序及工艺、技术管理、施工组织设计、施工质量审核等工作。

具有大型工程项目设计、实施经验，技术知识、技能全面，负责组织智能化工程技术方案及设计文件的编制及审核，协助项目经理全面负责工程的技术和管理，指导各分系统负责人开展有关技术工作。

具体负责对工程项目施工全过程的技术和质量控制工作。

严格贯彻执行国家的技术规程，施工规范、质量标准，确保工程施工质量达到合同要求。

参与施工组织设计的编写工作，主持其中的主要项目施工方案和施工质量保证措施的编写，参与质量计划的编写工作。

工程开工前，配合公司总工程师和项目经理，就施工工艺和质量保证措施向施工管理人员和生产班组全体人员作施工技术交底。

负责对施工中不合格产生原因的调查及纠正和预防措施的实施。对因设计问题引起的不合格应及时向设计单位提出问题，按图纸更改制定纠正措施。

负责就工程技术质量问题与业主监理、设计部门、质监部门进行日常联络。

参加竣工工程质量回访，根据业主反映的问题与制定相应的保修措施，并负责指导保修工作的实施。

保修工作完成后，负责填报保修反馈记录报公司售后服务经理审核。

工程施工主管

主要负责工程的施工组织调度，劳动力分配，材料需要量计划及施工进度控制。

具有大型工程项目管理与实施经验，协助项目经理负责现场组织、实施、协调和管理工作。侧重于现场项目施工的工作，并负责工程项目部驻现场期间的日常事务与行政工作。

质量安全主管

负责施工质量及材料质量检验、技术复核、质量验收、质量评定、质量资料的汇总及施工现场的安全动态管理。

要求熟悉工程的质量管理和系统的工程特点、技术特点以及产品特点，并熟悉相关技术执行标准与验收标准。负责协调相关工程技术人员对系统中安装调试的设备的检验与工程验收工作及施工现场的质量管理工作。

材料采购主管

负责工程材料采购供给。熟悉工程所需的产品特点以及采购流程，负责对供应商进行甄别和筛选，同时进行订货合同的谈判。

安全员

负责现场的安全管理工作，树立“安全第一，预防为主”的观点，通过加强工程施工现场的安全管理、检查，及时发现处理各种隐患，确保工程顺利实施，负责工程完工部分的保护工作。

文件资料员

要求具有文秘、资料管理方面的工作经验及责任心，负责信息（含资料）收集、整理、记录、归档、借阅等方面的管理工作以及和本项目有关的合同文件的收集、归档、借阅等管理。

第三章 施工方案

3.1 工程范围

本工程包括如下系统的安装和调试。

酒店楼宇智控系统

客房智能控制系统

楼层灯控系统

智能卡门锁系统

酒店管理软件

VOD系统

酒店安防系统

电视卫星接收系统

计算机网络系统

停车场系统

会议系统

酒店广播音乐系统

机房工程

周界防范系统

电子巡更系统

信息发布系统

点菜系统

空调计费系统

3.2 线路敷设及接地系统

本节的管线包括以上所有弱电系统管线的施工。

工程量如下：

BA系统                                          非屏蔽双绞线                                                        RVVP2*1.0

                                                        屏蔽双绞线                                                                      RVVPS2*1.0

安防系统                            同轴电缆                                                                      SYV75-5

                                                        通讯线缆                                                                      超五类4对双绞线

                                                        屏蔽电缆                                                                      RVVP.2*1.0

                                                        电缆                                                                                    RVV2*1.0

                                                                                                                                                          RVV2*1.5                                                                                                  广播系统                            音频线                                                                                    ZR-RVV2*2.5

3.2.1 施工工序

施工程序：编报材料计划 → 材料进场检验 → 支吊架加工、桥架、配管施工 → 管路清扫、线缆敷设 → 绞线、对线、线缆编号 → 线槽线缆测试 → 单项工程验收。

3.2.2 线路的敷设

3.2.2.1 线槽敷设及支架安装

1．线槽敷设

A、      强、弱电线槽分槽敷设，如需要敷设在同一线槽内，用金属板隔开。

B、       弱电系统中不同信号、不同电压等级的电缆分槽敷设。

广播、电话等电压等级较高的线用金属隔板与无屏蔽的信号线路隔开敷设或以单独的线槽、管敷，200V交流电源线路和连锁线路不与弱电的信号电缆(电线)同槽、同管敷设。

C、       火灾报警系统的线路按设计的要求单独使用专用线槽，其线槽的要求满足设计的规定。

D、      线槽安装位置符合施工图规定，左右偏差不超过50mm，水平偏差不超过2mm，垂直偏差不超过3mm。

E、       线槽直角时，其最小弯曲半径不小于槽内最粗电缆外径10倍。

F、       电缆或电线的总截面(包括外护层)不超过线槽截面积的40%，载流导线不超过30根。控制、信号或非载流导体的电缆或电线的总截面积不超过线槽截面的60%。

G、      线槽的直线长度超过50m时，采用热膨胀补偿措施。

H、      线槽接地，接缝处有连接线或跨接线。

I、         地面暗敷线槽制造长度一般为3m，超过6m加装分线盒。线槽出线口和分线盒必须与地面平齐。

2．支架的安装

A、    支架安装应根据建筑结构不同形式选用不同支架型式及固定方式，对于钢结构的建筑其支架安装按支架安装节点样图进行安装。

B、    支架不安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置；也不安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。

C、    电缆支架间距离宜为：当电缆水平敷设时为0.8－1.5m，垂直敷设时为1.0m。

D、    水平安装的线槽及保护管用的金属支架间距应满足设计图纸要求，如无明确规定，支架间距宜为1.5－2m；并在距下列部位0.2m处也应设置支架：拐弯处、终端处、接线盒，垂直安装时可适当增大间距。

3.2.2.2 电线管敷设

1．弯制保护管时，应符合下列规定；

A、   保护管的弯成角度不应小于90°；

B、   保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管的6倍；当穿铠装电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍；

C、   保护管弯曲处不应有凹陷、裂缝和明显的弯扁；

D、   单根保护管的直角弯不宜超过两个。

2．护管在遇下列情况之一时，中间应增设接线盒，接线盒的位置应便于穿线

A、   管长度每超过30m，无弯曲；

B、   管长度每超过20m，有一个弯曲；

C、   管长度每超过15m，有两个弯曲；

D、   管长度每超过8m，有三个弯曲。

3、金属保护管跨接应符合的规定：

A、   当配管采用镀锌管时，除设计明确规定外，管与管、管与金属盒连接后不必跨接。

B、   当配管采用镀锌管时，除设计明确要跨接时，明配管不应采用熔焊跨接，应采用设计指定的专用接地线卡跨接。

C、   焊接钢管可采用直径6mm圆钢跨接，搭接长度为圆钢直径6倍。

保护管内穿有大于或等于100V载流导体时，则保护管的连接应保证电气连接的连续性。

3.2.2.3 电线电缆的敷设

1．敷设电缆应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其它硬件体之间的磨擦；固定时，松紧应适度。

2．多芯电缆的弯曲半径，不应小于其直径的6倍。同轴电缆的弯曲半径，不小于其外径的10倍。

3．线缆槽敷设截面利用率≤60%，线缆穿管敷设利用率≤40%。

4．信号电缆(线)与电力电缆(线)交叉敷设时，宜成直角；当平行敷设时，其相间的距离应符合设计规定。

5．电缆沿支架在线槽内敷设时应在下列各处固定牢固：

1)当电缆倾斜坡度超过45°或垂直排列时，在每一个支架上；

2)当电缆倾斜坡度不超过45°且水平排列时，在每隔1－2个支架上；

3)在线路拐弯处和补偿余度两侧以及保护管两端的第一、二两个支架上；

4)在引入仪表盘(箱)前300－400mm处；

5)在引入接线盒及分线箱前150－300mm处；

6．明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于1.5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0.8m。

7．沟道内敷设时，应敷设在支架上或线槽内。当电缆进入建筑物后，电缆沟道应作密封处理。

8．弱电电缆与电力线平行或交叉敷设时，其间距不得小于0.3m。

3.2.2.4 光缆的敷设

1．敷设光缆前，应对光纤进行检查，光纤应无断点，其衰耗值应符合设计要求，核对光缆的长度，并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河、交通要道和其它障碍物；架空光缆的接头应设在杆旁1m以内。

2．敷设光缆时，其弯曲半径不应小于光缆外径20倍。光缆的牵引端头应作好技术处理；可采用牵引力自动控制性能的牵引机进行牵引。牵引力应加于加强芯上，其牵引力不应超过150kg；牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km；光缆接头的预留长度不应小于8m。

3．光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。确认没有损伤时，再进行接续。

4．管道敷设光缆时，无接头的光缆在直道上敷设应由人逐个经人孔同步牵引。预先作好接头的光缆，其接头部分不得在管道内穿行；光缆端头应用塑料胶带包扎好，并盘成圈放置在托架高处。

5．光缆的接续应由受过专门训的人员操作，接续时应采用光功率计或其它仪器进行监视，使接续损耗达到最小；接续后应做好接续保护，并安装好光缆接头护套。

6．光缆敷设后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。

7．在光缆的接续点和终端应作永久性标志。

8．开启式Ⅰ型光缆接头盒的埋式光缆和管道光缆开剥尺寸应符合国家规定。

9．半开启接头盒的光缆开剥尺寸。

3.2.2.5 线路测试与工程验收

1．电缆(电线)绝缘电阻的测试两端设备连接时，必须进行电缆(电线)绝缘电阻的测试，其测试结果必须符合规范要求。

2．电缆的接续

应由受过专门训的人员操作，接续时应采用光功率计或其它仪器进行监视，使接续损耗达到最小；接续后应做好接续保护，并安装好光缆接头护套。

3．光缆敷设后，现场检验应测试光纤衰减常数和光纤长度

1)衰减测试：宜采用光时域反射仪(OTDR)进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。

2)长度测试：要求对每根光纤进行测试，测试结果应一致。如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查，以判定是否有断纤现象存在。

4．综合布线的线缆测试

按GB/T50312—2000规范进行。

5．工程验收

1)电缆、电线、光缆、综合布线的敷设必须符合施工图的要求。

2)工程验收必须具备如下资料：

A)隐蔽工程验收报告；

B)质量检测和评定报告(线槽、保护管、线路敷设等)；

C)电缆、电线的绝缘电阻测试记录；

D)电缆、电线、光缆、综合布线的测试记录或报告。

3.2.3 接地系统

3.2.3.1 系统概述

1．弱电系统的接地除了特殊要求外，一般采用共同接地体的接地方式，其接地体以采用接地体为主，即利用基础钢筋、承台钢筋相连接作为自然接地体，框架柱钢筋与基础台钢筋焊接作引下线，再将楼板梁内钢筋与柱盘焊接，形成了具有极小电阻、极小引下阻抗、主体的和平面的等电位自然防雷网络框架。

2．智能建筑的接地要求

智能建筑的接地要求有防雷接地，工作接地、保护接地、屏蔽与防静电接地。

3．智能建筑的接地系统

智能建筑的接地系统通常采用TN—S系统。

4．智能建筑弱电接地系统应在弱电竖井内设有单独接地干线PE2，将每层弱电设备的保护接地和工作接地线与该接地系统相连。

3.2.3.2 接地干线的施工

应避免弱电系统的接地干线与强电的接地干线、中性线N接地混接，更不允许将TN—S系统中将N线与PE线接在一起再连接到接地极，即将N线、PE线、SE线混接，这不仅使接在N线上的弱电设备受到三相不平衡电流引起的电击或火灾，而且将会受到干扰而使弱电设备无法工作。

3.2.3.3 接地系统的测试

在接地装置安装完毕后，应测定接电阻的数值，以确定是否满足设计或有关规程的要求。接地电阻的测量主要是流散电阻(也称冲击接地电阻)测量。冲击接地电阻总是小于工频接地电阻。

测量接地电阻的方法有电流表—电压表法、电桥法、接地电阻测量仪等，目前都采用接地电阻测量仪，操作简单又方便。

使用接地电阻测量仪时，要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓。测量时首先将两根探针分别插入地中。使两接地极的距离为46m；然后用专用导线分别接至仪表相应的端钮上。

将仪表水平放置，查检检流计的指针是否指于中心线上，否则可用零位调整器将其调到指针指于中心线。

将“倍率标度”置于最大倍数，慢慢在转动发动机的摇把，同时旋动“测量标度盘”使检流计指针指于中心线。当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到120r/min以上，调整“测量标度盘”，使指针指于中心线上。

若“测量标度盘”的读数小于1时，应将倍率标度置于较小的倍数，再重新调整“测量标度盘”，以得到正确读数。用“测量标度盘”的读数乘以倍率标度的倍数，即为所测的接地电阻值。

防雷装置的接地电阻应考虑在雷雨季中的土壤干燥状态的影响，各地都规定有不同的季节系数。用所测的接地电阻乘以倍率标度的倍数，所得结果即为实测接地电阻值。

3.3 建筑设备监控系统

3.3.1 工程概述

1、中心设备包括：

系统主机                                                                                                  1台

BA系统操作软件                                                                      1套

打印机                                                                                                  1台

DDC开发接口软件                                                                      1套

网络控制器                                                                                    2台

8口RS232扩展板                                                                      1块

各种接口软件                                                                                    2套

2．控制设备：

DDC控制箱（含模块）                                                        1台

3．检测与执行设备：

流量计                                                                                                  2台

水温传感器                                                                                    8个

水流开关                                                                                                  12个

室外温度传感器                                                                      2个

水管压力传感器                                                                      8个

风温度传感器                                                                                    77个

调节式风阀执行器                                                                      24个

开关式风阀执行器                                                                      65个

3.3.2 系统设备安装

3.3.2.1 中央控制设备安装

1．中央控制及网络通信设备应在中央控制室的土建和装饰工程完工后安装。

2．设备及设备各构件间应连接紧密、牢固，安装用的紧固件应有防锈层。

3．设备在安装前应作检查，并应符合下列规定：

A、备外形完整，内外表面漆层完好。

B、设备外形尺寸、设备内主板及接线端口的型号及规格符合设计规定。

4．有底座设备的底座尺寸，应与设备相符，其直线允许偏差为每米1mm，当底座的总长超过5m时，全长允许偏差为5mm。

5．设备底座安装时，其上表面应保持水平，水平方向的倾斜度允许偏差为每米1mm，当底座的总长超过5m时，全长允许偏差为5mm。

6．中央控制及网络通信设备的安装符合下列规定：

A、   应垂直、平正、牢固；

B、   垂直度允许偏差为5mm。

C、   水平方向的倾斜度允许偏差为每米1mm；

D、   相邻设备顶部高度允许偏差为2mm；

E、    相邻设备接缝处平面度允许偏差为1mm；

F、    相邻设备接缝的间隙，不大于2mm；

G、   相邻设备连接超过五处时，平面度的最大允许偏差为5mm。

7．按系统设计图检查主机、网络控制设备、UPS、打印机、HUB集选器等设备之间的连接电缆型号，连接方式是否正确。尤其要检查其主机与DDC之间的通信线，要有备用线。

8．系统模拟显示屏，本系统中选用LED元件组成BAS模拟显示屏，对主要受控设备的控制、运行、报警状态进行监视，以有利于系统的运行管理。

3.3.2.2 主要输入设备安装

1．温、湿度传感器的安装

（1）温、湿度传感器的安装

1）温、湿度传感的安装位置

A）   不应安装在阳光直射的位置，远离有较强振动、电磁干扰的区域，其位置不能破坏建筑物外观的美观与完整性，室外型温、湿度传感器应有防风雨防护罩；

B）   应尽可能远离窗、门和出风口的位置，如无法避开，则与之距离不应小于2m；

C）   并列安装的传感器，距地高度应一致，高度差不应大于1mm，同一区域内高度差不应大于5mm。

2）    温度传感器至DDC之间的连接应符合设计要求，应尽量减少因接线引起的误差，对于镍温度传感器的接线电阻应小于3Ω，1kΩ铂温度传感器的接线总电阻应小于1Ω。

（2）风管式温、湿度传感器的安装（图2-2）

1）   传感器应安装在风速平稳，能反映风湿的位置。

2）   传感器的安装应在风管保温层完成后，安装在风管直管段或应避开风管死角的位置和蒸汽放空口位置。

3）   风管型温、湿度传感器应安装在便于调试、维修的地方。

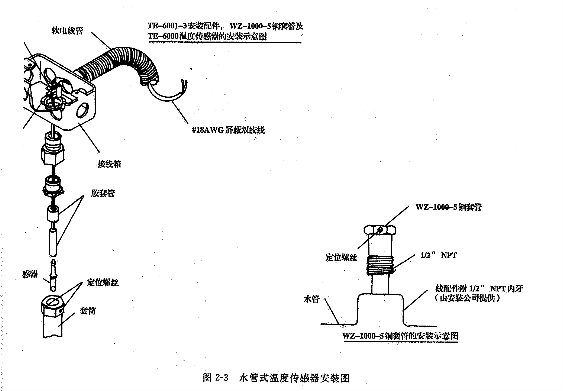

（3）水管温度传感器的安装（图2-3）

1）    水管温度传感器应在工艺管道预制与安装同时进行。

2）  水管湿度传感器的开也与焊接工作，必须在工艺管道的腐、衬里、吹扫和压力试验前运行。

3）  水管温度传感器的安装位置应在水流湿度变化灵敏和具有代表性的地方，不宜选择在阀门等阻力件附近和水流死角和振动较大的位置。

4）    水管型温度传感器的感温段大于管道口径的1/2时，可安装在管道的顶部，如感温段小于管道口径1/2时，应安装在管道的侧面或底部。

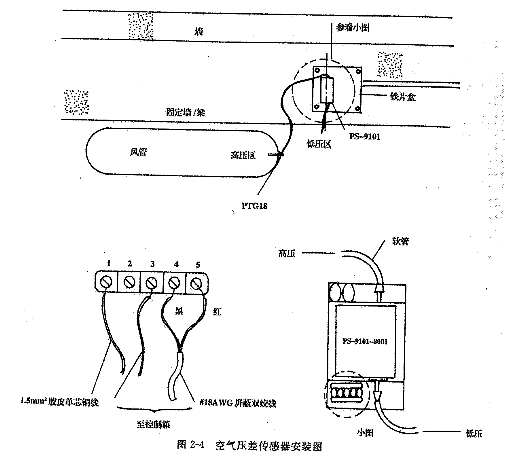

2．压力、压差传感器和压差开关的安装

(1)    传感器应安装在便于调试、维修的位置。

(2)    传感器应安装在温、湿度传感器的上游侧。

(3)    风管型压力、压差传感器应在风管保温层完成之前安装。

(4)    风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽空口的位置。

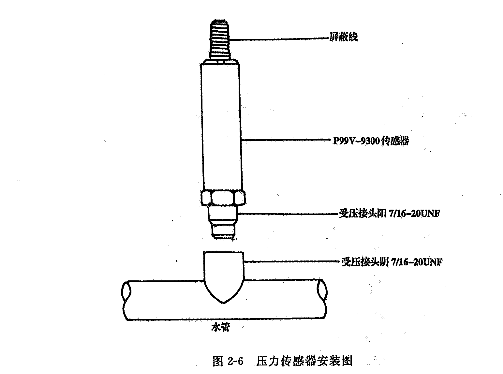

(5)    水管型蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力试验前进行。

(6)    水管型蒸汽型压力与压差传感器不宜安装在管道焊缝及其边缘处上开孔及焊接。

(7)    水管型、蒸汽型压力与压差传感器的直压段大于管道口径的2/3时，可安装在管道顶部，小于管道径2/3时，可安装在侧面或底部和水流流速稳定的位置，不宜选的阀门等阻力部件附近和水流流速死角及振动较大的位置。

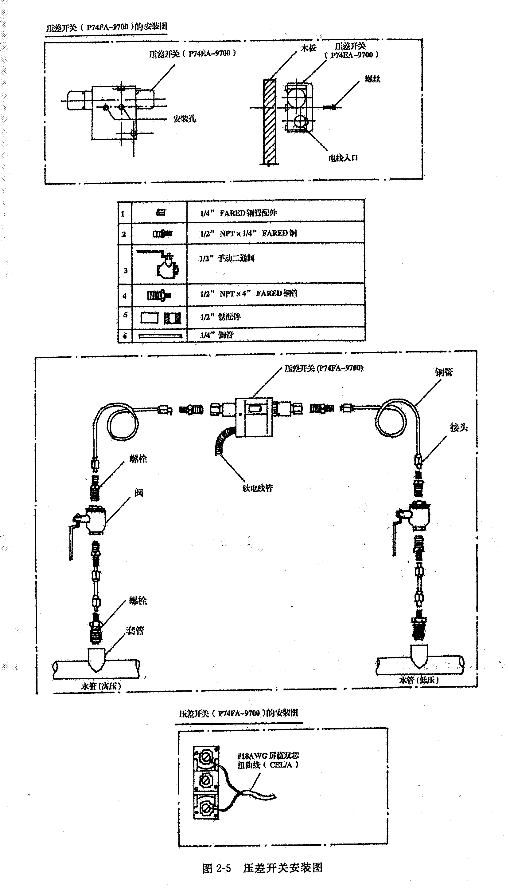

(8)    安装压差开关时，宜将薄膜处于垂直于平面的位置。

1)      风压压差开关安装离地高度不应小于0.5m。

2)      风压压差开关的安装应在风管保温层完成之后。

3)      风压压差开关应安装在便于调试、维修的地方。

4)      风压压差开关不应影响空调器本体的密封性。

5)      风压压差开关的线路应通过软管与压差开关连接。

6)      风压压差开关应避开蒸汽放空口。

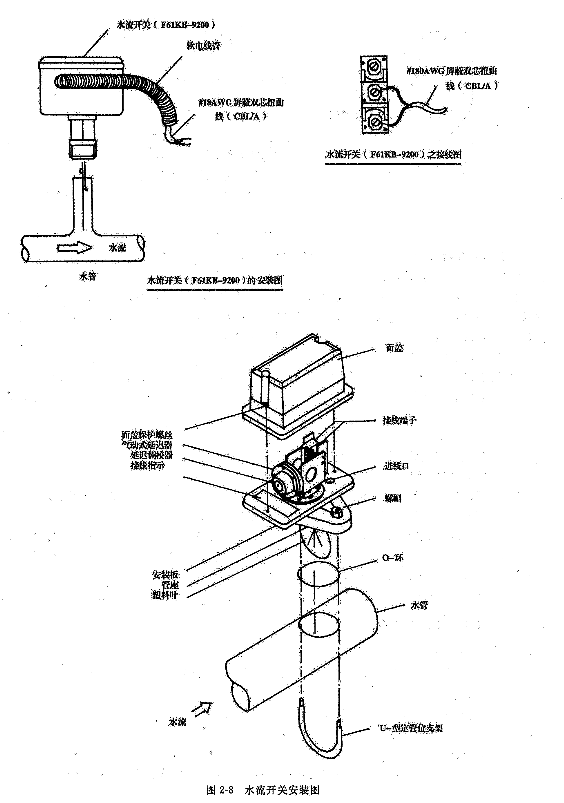

(9)    水流开关的安装（图2-8）

1）   水流开关的安装，应在工艺管道预制、安装的同时进行。

2）   水流开关的开孔与焊接工作，必须在工艺管道的防腐、衬里、吹扫和压力试验前进行。

3）   水流开关不宜安装在焊缝处，或在焊缝边缘上开孔及焊接处安装。

4）   水流开关应安装在水平管段上，不应安装在垂直管段上。

5）   水流开关应安装在便于调试、维修的地方。

3．流量传感器的安装

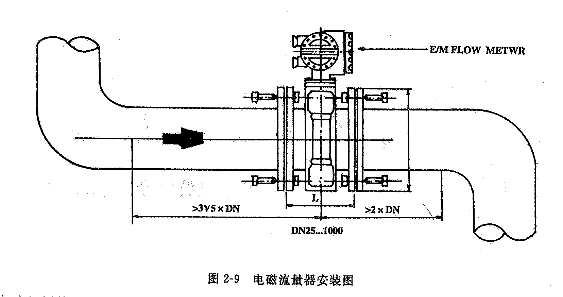

（1）磁流量计的安装（如图2-9所示）

电磁流量计是基于电磁感应定律而工作的流量测量仪表，它由检测和转换两个单元组成，被测介质的流量经检测单元变换成感应电势，然后经放大转换成4~20mA直流信号输出。

1） 电磁流量计应安装在避免有较强的交直流磁场或有剧烈振动的场所。

2） 流量计、被测介质及工艺管道三者之间应该连成等电位，并应接地。

3） 电磁流量计应设置在流量调节阀的上游，流量计的上游应有一定的直管段，长度为L＝10D（D为管径），下游段应有L＝4-5D的直管段。

4）  在垂直的工艺管道安装时，液体流向自下而上，以保证导管内充满被测液体或不致产生气泡，水平安装时必须使电极处在水平方向，以保证测量精度。

（2）流量传感器

1）      涡轮式流量传感器是一种速度式流量计，当流体渡过轮叶片时，叶片前后的差压产生的力推动涡轮叶片转动。在一定的流量范围内，管道中流体的容积流量与涡轮黑心速成正比，涡轮的黑心速通过检测线圈和磁电转换装置转换成对应频率的电脉冲信号。

2） 涡轮式流量传感器的安装

A、       涡轮式流量变送器应安装在便于维修并避免管道振动，避免强磁场及热辐射的场所。

B、    涡轮式流量传感器安装时要水平，流体的流动方向必须与传感器壳体上所示的流向标志一致。

如果没有标志，可按下列方向判断流向。

l     流体的进口端导流器比较尖，中间有圆孔。

l     流体的出口端导流器不尖，中间没有圆孔。

C、   当可能产生逆流时，流量变送器后面装设止逆阀，流量变送器应装在测压点上游，距测压点3.5~5.5D的位置，测温应设置在下游侧，距流量传感器6~8D的位置。

D、   流量传感器需要装在一定长度的直管上，以确保管道内流速平稳。流量传感器上游应留有10倍管径的直管，下游有5倍管径长度的直管上。若传感管前后的管道中安装有阀门、管道缩径、弯管等影响流量平稳的设备，则直管段的长度还需相应增加。

E、    信号的传输线宜采用屏蔽和有绝缘保护层的电缆，宜在DDC侧一点接地。

4．电量变送器的安装

(1)   电量变送器通常安装在监测设备（高低压开关柜）内或者在供配电设备附近装设一单独的电量变送器柜，将全部的变送器放在该柜内。然后将相应监测设备的CT、PT输出端通过电缆拉入电量变送器柜，并按设计和产品说明书提供的接线图接线，再将其对应的输出端接入DDC相应的监测端。

(2)   变送器接线时，严防其电压输入端短路和电流输入端开路。

(3)   必须注意变送器的输入、输出端的范围与设计和DDC所要求的信号相符。

5．其他输入设备的安装

（1）空气质量传感器的安装

1）  空气质量传感器应安装在便于调试、维修的地方。

2）  空气质量传感器应避开蒸汽放空口。

3）  探测气体比重轻的空气质量传感器应安装在风管或房间的上部，探测气体比重重的空气质量传感器应安装在风管或房间的下部。

（2）空气速度传感器的安装

1）   空气速度传感器应安装在便于调试、维修的地方。

2）   空气速度传感器的安装应在风管保温层完成之后。

3）   空气速度传感器应安装在风管的直管段，如不能安装在直管段，则应避开风管内通风死角的位置安装。

4）   空气速度传感器应避开蒸汽放空口。

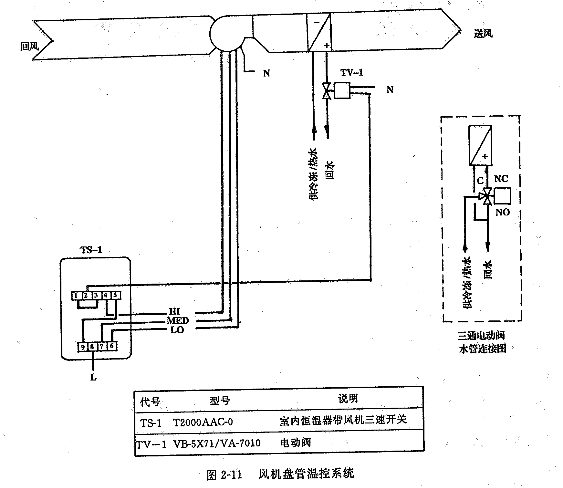

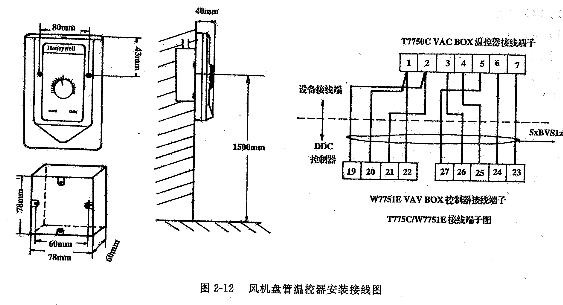

（3）风机盘管温控器、电动阀的安装（图2-12）

1）   温控开关与其他开关并列安装时，距地面高度应一致，高度差不应大于1mm，与其他开关安装于同一室内时，高度差不应大于5mm，温控开关外形尺寸与其他开关不一样时，以底边高度为准。

2）   电动阀阀体上箭头的指向应与水流方向一致。

3）   风机盘管电动阀应安装于风机盘管的回水管上。

4）   四管制风机盘管的冷热水管电动阀共用线应为零线。

5）   客房节能系统中风机盘管温控系统应与节能系统连接。

3.3.2.3 主要输出设备安装

1．电磁、电动调节阀的安装

1）   电磁阀阀体上箭头的指向应与水流方向一致。

2）   空调器的电磁阀旁一般应装有旁通管路。

3）   电磁阀的口径与管道通径不一致时，应采用渐缩管件，同时电磁阀口径一般不应低于管道口径二个等级。

4）   执行机构应固定牢固，操作手轮应处于便于操作的位置。

5）   执行机构的机械传动应灵活，无松动或卡涩现象。

6）   有阀位指示装置的电动阀，阀位指示装置应面向便于观察的位置。

7）   电磁阀安装前应按安装使用说明书的规定检查线圈与阀体间的电阻。

8）   如条件许可，电磁阀在安装前宜进行模拟动作和试压试验。

9）   电磁阀一般安装在回水管口。

10）    电磁阀在管道冲洗前，应完全打开。

1）  电动阀阀体上箭头的指向应与水流方面一致。

2）  空调器的电动阀旁一般应装有旁通管路。

3）  电动阀的口径与管道通径不一致时，应采用渐缩管件，同时电动阀口径一般不应低于管道口径两个等级满足设计要求。

4）  电动阀执行机构应固定牢固，手动操作机构应处于便于操作的位置。

5）  电动阀应垂直安装于水平管道上，尤其对大口径电动阀不能有倾斜。

6）  有阀位指示装置的电动阀，阀位指示装置应面向便于观察的位置。

7）  安装于室外的电动阀应加适当防晒、防雨措施。

8）  电磁阀在安装前宜进行模拟动作和试压试验。

9）  电磁阀一般安装在回水管口。

10）   电动阀在管道冲洗前，应完全打开，清除污物。

11）   检查电动阀门的驱动器，其行程、压力和最大关紧力（关阀的压力）必须满足设计和产品说明书的要求。

12） 检查电动调节阀的型号，材质必须符合设计要求，其阀体强度、阀芯泄漏试验必须满足产品说明书有关规定。

13） 电动调节阀安装时，应避免给调节阀带来附加压力，当调节阀安装在管道较长的地方时，应安装支架和采取避振措施。

14） 检查电动调节阀的输入电压、输出信号和接线方式，应符合产品说明书的要求。

2．电动风门驱动器的安装（图2.14）

(1)风阀控制器上的开闭箭头的指向应与风门开闭方向一致。

(2)风阀控制器与风阀门轴的连接应固定牢固。

(3)风阀的机械机构开闭应灵活，无松动或卡阻现象。

(4)风阀控制器安装后，风阀控制器的开闭指示位应与风阀实际状况一致，风阀控制器宜面向便于观察的位置。

(5)风阀控制器应与风阀门轴垂直安装，垂直角度不小于85°。

(6)风阀控制器安装前应按安装使用说明书的规定检查线圈、阀体间的电阻、供电电压、控制输入等符合设计和产品说明书的要求。

(7)风阀控制器在安装前宜进行模拟动作。

(8)风阀控制器的输出力矩与风阀所需的相配，符合设计要求。

3.3.3 系统的调试

3.3.3.1 系统调试概述

1.BA系统调试

1)BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。

2)BA系统的受控设备及其自身的系统不仅设备安装完毕，而且单体或自身系统的调试结束。同时其设备或系统的测试数据必须满足自身系统的工艺要求，如空调系统中的冷水机组其单机运行必须正常，而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。

3)检查BA系统与各系统的联动和住处舆及线路敷设等必须满足设计要求。

2.BA系统调试程序

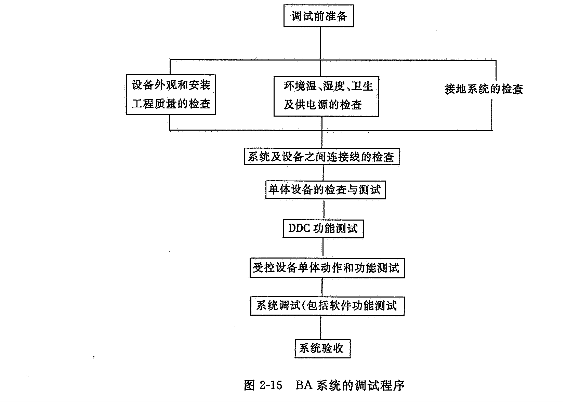

BA系统的调试通常按图2-15所示程序进行。

3.BA系统调试前的准备

1)图纸检查：调试前必须提供下列图纸和资料，作为BA系统调试的依据。

2)基本软件编程、组态、系统各个单元的逻辑与地址的的设定基本完成，包括图形制作、网张各结点的名称、地址与代号等。

3)负责调试的工程师必须熟悉本工程的全部图纸、资料及相关系统的工艺，并向参加调试人员进行技术交底。调试人员在负责调试的工程师的指导和组织下，按本规范和调试大纲要求完成本工程的调试工作。

4)设备外观和安装状况的检查

5)调试环境条件的检查。

本系统的调试环境、工业卫生要求（温度、湿度、防静电、电磁干扰等），应符合设备使用说明书规定，如无规定要满足如下条件：

主控设备宜设置在防静电的场所内，现场控制设备和线路敷设应避开电磁干扰源与干扰源与干扰源线路垂直交叉或采取防干扰措施。环境湿度：10%～85%相对湿度，并无结露现象。环境温度：0～40℃。

3.3.3.2 系统调试

3.3.3.2.1 设备与受控设备的单体调试

1.     DDC单体设备和点对点调试

(1)    设备外观和安装状况的检查。

(2)    DDC、I/O板、监控点元件(阀门、传感器、执行机构等)的硬件、接线的位置与该软件的软件地址名称、型号、状态图形符号组别、平面图形位置、端接点方式和标记，完全一致，检查主机或局域网之间的各设备之间通信是否正常。

(3)    使用笔记本电脑或现场检测器，在DDC与现场被监控设备之间以手控制方式，按本系统监控点设计要求，对数字量输入、输出和模拟量输入、输出进行测试，并将测试数据记录在表2-5中。

2.     数字量输入测试

(1)      信号电平的检查

A）  干接点输入：按设备说明书和设计要求确认其逻辑值；

B）  脉冲或累加信号：按设备说明书和设计要求确认其发生脉冲数一致，并符合设备说明书规定的最小频率、最小峰值电压、最小脉冲宽度；最大频率、最大峰值电压、最大脉冲宽度；

C）  电压或电流信号(有源与无源)：按设备说明书和设计要求进行确认。

(2)     动作试验：按上述不同信号的要求，用程序方式或手动方式对全部测点进行测试，并将测点之值填入表内。

(3)     特殊功能检查：按工程规定的功能进行检查，如数字量信号输入，正常、报警、线路、开路、线路短路的检测等。

3.     数字量输出测试

(1)        信号电平的检查

A）继电器开关量的输出ON/OFF，按设备说明书和设计要求确认其输出的规定的电压、电流范围和允许工作容量；

B）输出电压或电流开关特性检查，其电压或电流输出，必须符合设备使用书和设计要求。

(2)     动作试验

用程序方式或手动方式测试全部数字量输出，并记录其数值；观察受控设备的电气控制开关工作状态是否正常，如果受控单体受电试运行正常，则可以在受控设备正常受电情况下观察其受控设备运行是否正常。

(3)      特殊功能检查

按工程规定的功能进行检查，如按设计要求进行三态(快、慢、停)和间歇控制(1s、5s、10s)等的检查。

4.     模拟量输入测试

(1)    输入信号的检查

按设备说明书和设计要求确认其有源或无源的模拟量输入的类型、量和(容量)与设定值(设计值)是否符合，通常的传感器可按如下顺序进行检查和测试。

A）  湿度，压力、压差、传感器的检查与测试

a)      按产品说明的要求确认设备的电源电压、频率、温度、湿度、是否与实际相符；

b)        产品说明书的要求确认传感器的内外部连接线正确；

c)        据现场实际情况，按产品说明书的输入量程范围，接入模拟输入信号后在传感器端或DDC侧检查其输出信号，并经计算机确认是否与实际值相符。

B）  电量传感受器(电压、电流、频率、功率因数的检查与测试；

a)       按本节上述A）中a)进行检查；

b)       说明书的要求确认传感器的内外部连接线正确，严防电压型传感器的电压输入端短路和电流型传感器的输入端开路；

c)       根据实际情况，按产品说明书的输入量程范围分别在传感器的输出端或DDC侧检查其输出信号，并经计算确认是否与实际值相符。

     C）电磁流量传感器的检查与测试；

a)          按本节上述A）中a)进行检查；

b)          按产品说明书的要求，确认其内外部连接线正确；

c)          静态调整，将流量传感器安装于现场后(探头部分必须完全浸没于静止的水中)，在DDC侧测试其输出信号，如果信号值与零偏差较大，则按产品和系统要求进行自动校零；

d)         动态检查：模拟管道中的介质流量，然后在DDC侧测试其传感器的输出信号，经计算确认其是否与实际相符。

(2)    动作试验

用程序方式或手控方式对全部的AI测试点逐点进行扫描测试，并记录各测点的数值，确认其值是否与实际情况一致。

(3)    拟量输入精度测试

使用程序和手动方式测试其每一测试点，在其量程范围内读取三个测点(全量程的10%，50%，90%)，其测试精度要达到该设备使用说明书规定的要求。

(4)    殊功能检查

(5)    按设计要求进行检查

5.     模拟量输出测试

(1)      按设备使用说明书和设计要求确定其模拟量输出的类型、量程(容量)与设定值(设计值)是否符合，常用的各种驱动器可按如下顺序进行检查与测试。

各种风门、电动阀门驱动器的检查与测试；

A）              接产品说明书的要求确认设备的电源、电压、频率、温度、湿度、是否与实际相符；

B）   确认各种驱动器的内外部连接线是否正确；

C）   手动检查：首先将驱动器切换至手动档，然后转动手动摇柄，检查驱动器的行程是否在0%-100%范围内；

D）   在确认手动检查正确后，在现场按产品说明书要求，模拟其输入信号或者从DDC输出AO信号，确认其驱动器动作正常。

(2)   作试验

用程序方式或手控方式对全部的AO测试点逐点进行扫描测试，并记录各测点的数值，同时观察受控设备的工作状态和运行是否正常。

(3)   拟量输出精度的测试。

(4)   特殊功能检查：按工程规定的功能进行检查，如保持输出功能、事故安全功能等。

(5)   工程全部DO、DI、AO、AI点应根据监控点表或调试方案规定的监控点数量和要求。

6．DC功能测试

按产品设备说明书和本工程设计要求进行测试。

通常进行如下功能测试：

1)运行可靠性测试

抽检某一受控设备设定的监控程序，测试其受控设备的运行记录和状态。

A） 闭中央监控主机、数据网关(包括 主机至DDC之间的通信设备)，确认系统全部DDC及受控设备运行正常，重新开始后抽检部分DDC设备中受控设备的运行记录和状态，同时确认系统框图及其它图形均能自动恢复；

B） 关闭DDC电源后，确认DDC及受控设备运行正常，重新受电后确认DDC能自动检测受控设备的运行记录和状态并予以恢复；

C） DDC抗干扰测试：将一台干扰源设备(例如冲击电钻)接于DDC同一电源，干扰设备开机后观察DDC设备及其受控设备运行参数和状态运行是否正常。

2）DDC软件主要功能及其实时性测试

按产品说明书和调试大纲的要求进行测试。

A）DDC点对点控制

在DDC侧用笔记本电脑或现场检测器，或者在中央控制机侧手控一台控制设备，测定其被控设备运行状态返回信号的时间是否满足系统的设计要求。

B）在现场模拟一个报警信号，测定在CRT图面和触发蜂鸣器发出报警信号的时间必须满足系统设计要求。

C）在中央控制机画面开启一台空调机，测定电动阀门的开度数从0%-50%的时间。

3.3.3.2.2 空调系统单体设备的调试

1.  新风机(二管制)单体设备调试

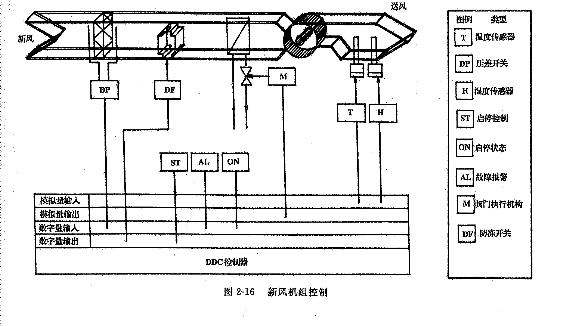

通常新风机组控制其基本功能，如图2-16所示。

1）  检查新风机控制柜的全部电气元器件有无损坏，内部与外部接线是否正确无误，严防强电电源串入DDC，如需24V/AC应确认接线正确，无短路故障。

2）  按监控点表要求，检查装新风机上的温、湿度传感器，电动阀、风阀、压差开关等设备的位置，接线是否正确和输入、输出信号类型、量程是否和设置相一致。

3）  手动位置，确认风机在非BA系统受控状态下已运行正常。

4）  确认DDC控制器和I/O模块的地址码设置是否正确。

5）  确认DDC送电并接通主电源开关，观察DDC控制器和各元件状态是否正常。

6）  用笔记本电脑或手提检测器按表2-5记录所有模拟量输入点送风温度和风压的量值，并核对其数值是否正确。记录所有开关量输入点(风压开关和防冻开关等)工作状态是否正常。强置所有开关量输出点开与关，确认相关的风机、风门、阀门等工作是否正常，强置所有模拟量输出点、输出信号，确认相关的电动阀(冷热水调节阀)的工作是否正常与位置调节是否跟随变化。

7）          启动新风机，新风阀门应联锁打开，送风温度调节控制应投入运行。

8）          模拟送风温度大于送风温度设定值(一般为3℃左右)，热水调节阀应逐渐减少，开度直至全部关闭(冬天工况)或者冷水阀逐渐加大开度直至全部打开(夏天工况)。模拟送风温度小于送风温度设定值(一般为3℃左右)，确认其冷热水阀运行工况与上述完全相反。

9）          需进行湿度调节，则模拟送风湿度小于送风设定值，加湿器应按预定要求投入工作，并且到使送风湿度趋于设定值。

10）      如新风机是变频调整或高、中、低三速控制时，应模拟变化风压测量值或其它工艺要求，确认风机转速能相应改变或切换到测量值稳定在设计值时，风机转速应稳定在某一点上，并按设计和产品说明书的要求记录30%、50%、90%风机速度相对应高、中、低三速相对应的风压或风量。

11）      停止新风机运转，则新风门、冷、热水调节阀门，加湿器等应回到全关闭位置。

12）      当新风机停止运转，应确认新风门、冷、热水调节、加湿器等应回到全关闭位置。

13）      确认按设计图纸产品供应商的技术资料、软件功能和调试大纲规定的其它功能和联锁、联动的要求。

14）      单体调试完成时，应按工艺和设计要求在系统中设定其送风温度、湿度和风压的初始状态。

15）      对于四管制新风机，可参照上述规定进行，但冷热水管的电动阀门的调节按设计工艺、调试大纲和产品供应商的技术要求进行确认。

2.      空气处理机(二管制)单体设备调试

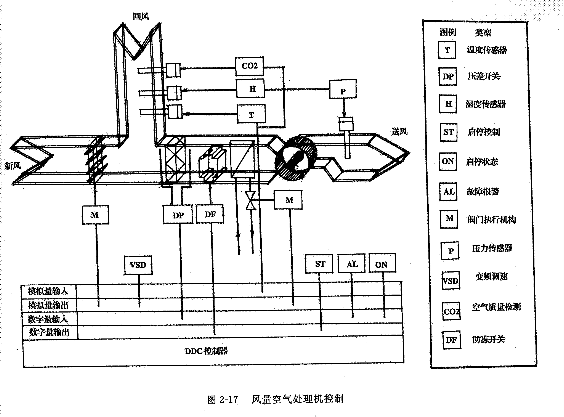

通常空气处理机其基本功能控制如图2-17所示。

1）  按“新风机(二管制)单体设备调试”中1)-6)子项的要求完成测试检查与确认。

2）  启动空调机时，新风门、回风风门、排风风门等应联锁打开，各种调节控制应投入工作。

3）  按“新风机(二管制)单体设备调试”中8)-10)的要求完成测试、检查与确认。

4）  空调机启动后，回风温度应跟回风温度设定的改变而变化，在经过一定时间后应能稳定在回风温度设定值的附近。如果回风温度跟踪设定值的速度太慢，可以适当提高PID调节的比例放大作用，如果系统稳定后，回风温度和设定值的偏差较大可以适当提高PID调节和积分作用。如果回风温度在设定值上下明显地作周期性波动，其偏差超过范围，则应先降低或取消微分作用，再降低比例放大作用，直到系统稳定为止。PID参数设置的原则是：道德保证系统稳定，其次满足其基本的精度要求，各项参数设置不宜过分，应避免系统振荡，并有一定余量。当系统经调试不能稳定时，应考虑有关的机械或电气装置中是否存在妨碍系统稳定的因素，应作仔细检查，排除这样的干扰。

5）  如果空调机是双环控制，内环以送风温度作为反馈值，外环以回风温度作为反馈值，以外环的调节控制输出作为内环的送风温度设定值。一般为内环为PI调节，不设置微分参数。

6）  空调机停止运转，新风机风门、排风门、回风门、冷热水调节阀、加湿器等应回到全关闭位置。

7）  确认按设计图纸、产品供应商的技术资料、软件和调试大纲规定的其它功能和联锁、联动程序控制的要求。

8）  变风量空调机的应按控制功能变频或分档变速的要求,确认空气处理机的风量、风压能随风机的速度而变化。当风压或风量稳定在设计值时，则风机速度应稳定在某一点上，并按设计和产品说明书要求记录30%、50%、90%风机速度进相对应的风压或风量(变频、调速)，分档变速时测量其相应的风压与风量。

9）  按“新风机(二管制)单体设备调试”中13)-14)子项的要求，完成测试检查和确认。

10）               如果需要应将模拟控制新风风门、排风风门、回风风门的开度限位设置满足空间工艺要求所提出的百分比。

3.      送排风机单体设备调试

(1)      按“新风机(二管制)单体设备调试”1)-6)子项要求完成测试检查与确认。

(2)      检查所有送排风机和相关空调设备，按系统设计要求确认其联锁、启/停控制是否正常运行。

(3)      按通风工艺要求用软件对各送排风量进行组态，确认设置参数是否正常，以确保风机能正常运行。

(4)      持室内相对室外有+20Pa通风要求(按设计要求)，先进行变风量新风机的风压控制调试，然后使其室内有一定的正压，进行变速排风机的调试。模拟变化大厦室内测量值，风机转速应能相应改变，当测量值大于设定值时，风机转速应减小，当测量值小于设定值时，风机转速应增大，当测量稳定在+20Pa时，风机转速应稳定在某一点上。

(5)      变频调速排风机启动后，大厦室内风压测量值应跟随风压设定值，改变而变化，当风压设定值固定，经过一定时间后测量值应能稳定在风压设定值的附近。如果测量值跟踪设定值的速度太慢，可以适当提高PID调节的比例放大的作用，如果系统稳定后，测量值和设定值的偏差较大，可以适当提高PID调节的积分作用。如果送风温度在设定值上下明显地作周期性波动，其偏差超过范围，则应先降低或取消微风分作用，再降低比例放大作用，直到系统稳定为止。PID参数设置的原则是：首先保证系统稳定，其次满足其基本的精确度，各项参数设置不宜过分，应避免系统振荡，并有一定余量。当系统经调试不能稳定时，应考虑有关的机械或电气装置中是否存在妨碍系统稳定的因素，应作仔细检查，排除这样的干扰。

4.     空调冷热源设备调试

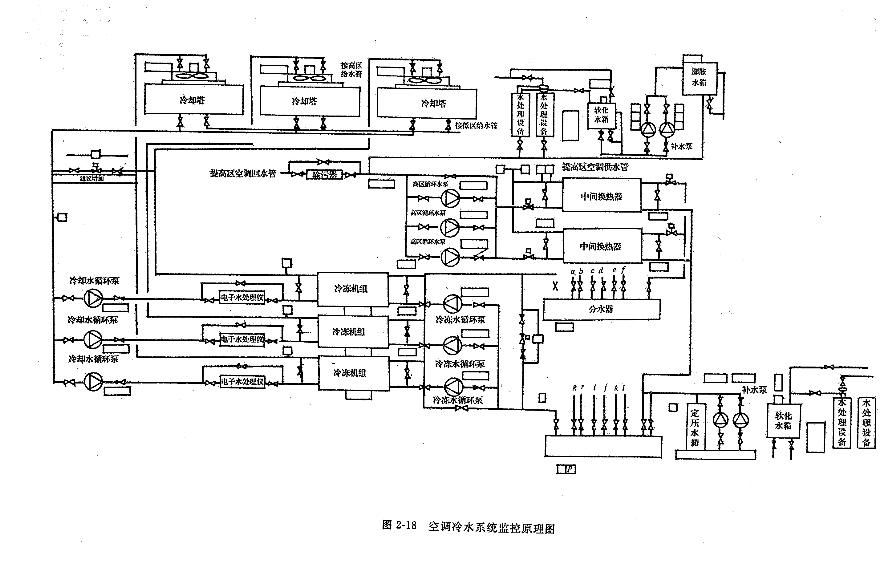

空调系统冷水机组的监控功能如图2-18所示。

热泵机组控制的监控功能如图2-19所示。

(1)        按“新风机(二管制)单体设备调试”1)-6)项的要求完成测试检查与确认。

(2)        按设计和产品技术说明书规定在确认主机、冷热水泵、冷却塔、风机、电动蝶阀等相关设备单独运行正常下，在DDC侧或主机检测该设备的全部AO、AI、DO、DI点确认其满足设计和监控点表的要求。启动自动控制方式，确认系统各设备按设计和工艺要求顺序投入运行和关闭自动退出运行两种方式。

(3)      增加或减少空调机运行台数，增加其冷热负荷，检验平衡管流量的方向和数值，确认能启动或停止冷热机组的台数，以满足负荷需要。

(4)      模拟一台设备故障停运，以致整个机组停运，检验系统是否自动启动一个预定的机组投入运行。

(5)      按设计和产品技术说明规定，模拟冷却水温度的变化，确认冷却水温度旁能控制和冷却塔高、低速控制的功能，并检查旁通阀动作方向是否正确。

5.     VAV末端装置单体调试

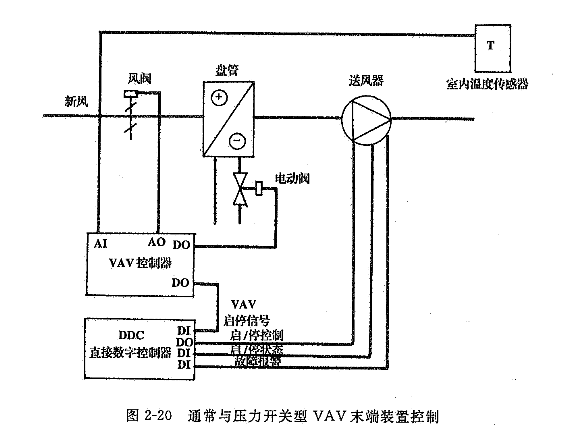

压力开关型VAV末端控制装置如图2-20所示。

1）    AV末端单体检测项目和要求应按设计和产品供应商说明书要求进行。

2）    VAV末端通常应进行如下检查与测试。

A）     设计图纸要求检查VAV末端、VAV控制器、传感器、阀门、风门等设备安装是否就位；VAV控制器电源、风门和阀门的电源是否正确。

B）     按设计图纸检查VAV控制器与VAV末端装置、上位机之间的连接线(包括各种传感器、阀门、风门等)是否正确。

C）     VAV控制器软件检查传感器、执行器工作是否正常。

D）    VAV控制器软件检查风机运行是否正常。

E）    测定并记录VAV末端一次风最大流量、最小流量及两次风流量是否满足设计要求。

F）    确认VAV控制器与上位机通信是否正常。

6.     风机盘管单体调试

1）      检查电动阀门和温度控制器安装和接线是否正确。

2）      确认风机和管路已处于正常运行状态。

3）    设置风机高、中、低三速和电动开关阀的状态，观察风机和阀门工作是否正常。

4）      操作温度控制器的温度设定按钮和模式设定按钮，风机盘管的电动阀应有的变化。

5）      如风机盘管控制器与DDC相连，则应检查主机对全部风机盘管的控制和监测功能包括设定值修改、温度控制调节和运行参数)。

7.     空调水二次泵及压差旁通调试

1）  “新风机(二管制)单体设备调试”1)-6)项的要求完成测试检查与确认。

2）  如果压差旁通阀门采用无位置反馈，则应做如下测试：

打开调节阀驱动器外罩，观察并记录阀门从全关至全开所需时间和全开到全关所需时间，取此两者较大者作为阀门“全行程时间”参数，输入DDC控制器输出点数据区。

3）  按照原理图和技术说明的内容，进行二次泵压差旁通控制的调试。先在负载侧全开一定数量调节阀，其流量应等于一台二次泵额定流量，接着启动一台二次泵运行，然后逐个关闭已开的调节阀，检验压差旁通阀门旁路。在上述过程中应同时观察压差测量什是否基本在设定值附近，否则应寻找不稳定的原因，并排除之。

4）  按照原理图和技术说明的内容，检验二次泵的台数控制程序，是否能c)按预定的要求运行。其中负载侧总流量先按设备工艺参数规定，这个数值可在经过一年的负载高峰期，获得实际峰值后，结合每台二次泵的负荷适当调整。在发生二次泵台数启/停切换时，应注意压差测量值也应基本稳定在设定稳定值附近，否则可适当调整压差旁通控制的PID参数，试验是否能缩小压差值的波动。

5）  检验系统具有这样的联锁功能：每当有一次机组在运行，二次泵台数控制便应同时投入运行，只要有二次泵在运行，压差旁通控制便应同时工作。

3.3.3.2.3 给排水系统单体设备的调试

1．  检查各类水泵的电气控制柜，是否按设计监控要求与DDC之间的接线正确，严防强电串入DDC。

2．  按监控点表的要求检查装于各类水箱、水池的水位传感器式水位开关，心脏温度传感器、水量传感器等设备的位置，接线应正确，其安装应符合本规范的要求。

3．  确认各类水泵等受控设备，在手动控制状态下，其设备运行应正常。

4．  在DDC侧主机或主机侧，按规定的要求检测该设备AO、AI、DO、DI点，确认其满足设计、监控点和联动连锁的要求。

3.3.3.2.4 变配电照明系统单体设备调试

1.   接线检查

(1)     按设计图纸和变送器接线要求，检查各变送器输入端与强电柜PT.CT接线是否正确和量程是否匹配(包括输入阻抗、电压、电流的量程范围)。检查变送器输出端与DDC接线是否正确和量和是否匹配。

(2)     强电柜与DDC通信方式检查：

(3)     按设计图纸和通信接口的要求，确认接线是否正确和数据通信协议、格式、传输方式、速率是否符合设计要求。

2.   系统监控点的测试

(1)    根据设计图纸和系统监控点表的要求，按本第三节1项中第3项规定的方式逐点进行测试。

(2)    模拟量输入信号的精度测试。

在变送器输出端测量其输出信号的数值，通过计算与主机CRT上显示数值的进行比较，其误差应满足设计和产品的技术要求。

(3)    在确认受BAS控制的照明配电箱设备运行正常情况下，启动顺序、时间或照度控制程序，按照明系统设计和监控要求，按顺序、时间程序或分区方式进行测试。

3.   电量计费测试

按系统设计的要求，启动电量计费测试程序，检查其输出打印报告的数据，用计算方式或用常规电度计量仪表进行比较，其测试数据应满足设计和计量要求。

4．柴油发电机运行工况的测试

1）    确认柴油发电机组及其相应配电柜运行正常。

2）    确认柴油发电机输出配电柜处于断开状态，严禁其输出电压拉入正常的供配电回路。

模拟启动柴油发电机组起动控制程序，按设计和监控点表的要求确认相应开关设备动作和运行工况正常。

3.3.3.2.5 电梯系统运行状态的监测

1．   设计和监控点表要求检查DDC与电梯控制柜及装于电梯内的读卡机之间的连接线或通信线，接连应正确，确认其相互之间的通信接口、数据传输、格式、传输速率等满足设计要求。

2．   在DDC侧或主机侧按规定的要求，检测电梯设备的全部监测点，确认其满足设计、监控点表和联动连锁的要求。

3.3.3.2.6 基本应用软件设定与确认

1．  认BAS系统图与实际运行设备一致

1） 按系统设计要求，确认BAS中主机、DDC、网络控制器、网关等设备运行及故障状态等。

2） 按监控点表的要求，确认BAS各子系统设备的传感器、阀门、执行器等运行状态、报警、控制方式等。

2．  确认BAS受控设备的平面图

1） 确认BAS受控设备的平面位置与实际位置一致。

2） 激活BAS受控设备的平面位置后，确认其监控点的状态、功能与监控点表的功能一致。

3） 确认在CRT主机侧对现场设备进行手动控制操作。

3.3.3.2.7 系统调试

1.  系统的接线检查

按系统设计图纸要求，检查主机与网络器、网关设备、DDC、系统外部设备(包括电源UPS、打印设备)、通信接口(包括与其它子系统)之间的连接、传输线型号规格是否正确。通信接口的通信协议、数据传输格式、速率等是否符合设计要求。

2.  系统通信检查

主机及其相应设备通电后，启动程序检查主机与本系统其它设备通信是否正常，确认系统内设备无故障。

3.  系统监控性能的测试

(1)    在主机侧按监控点表和调试大纲的要求，对本系统的DO、DI、AO、AI进行抽样测试，其抽样要求详见“1.5.2.7系统验收”。

(2)    系统有热备系统，则应确认其中一机处于人为故障状态下，确认其备份系统运行正常并检查运行参数不变，确认现场运行参数丢失。

(3)    按要求在主机侧对上述单机设备进行抽样测试，其抽样要求详见系统验收

4.  系统联动功能的测试

(1)    本系统与其它子系统采取硬连接方式联动，则按设计要求全部或分类对各监控点进行测试，并确认是功能满足设计要求。

(2)    本系统与其它子系统采取通信方式连接，则按系统集成的要求进行测试。

系统功能测试

3.3.4 系统的验收

3.3.4.1 系统验收程序

1．必须具备各种设计技术文档与资料。

2．提供工程质量隐蔽工程验收资料、工程施工记录和单体设备的测试记录、系统调试报告和运行记录与报告。

3．现场单体设备进行安装质量和性能抽查

(1)传感器抽检率为5%，小于10台100%抽查。

(2)执行器抽检率为5%，小于10台100%抽查。

(3)DDC抽检率为5%，小于10台100%抽查。

4．系统功能测试

(1)画面切换响应时间的测试。

(2)日报、月报、报警自动打印功能测试。

(3)各种图形、曲线显示功能测试。

(4)报警响应时间和画面响应时间的测试。

(5)数据采集的实时性测试。

(6)数据统计功能的测试。

(7)可行性测试。

5．DDC功能测试(10%台数抽捡，10台以下100%抽查。)

(1)模拟量信号精度测试。

(2)开关量信号测试。

(3)控制功能测试：

能源控制回路100%测试，其它回路10%测试。

(4)实时性能测试。

(5)可靠性测试。

6.系统维护功能测试。

3.3.4.2 检验合格评定

按调试大纲和参照有关规定进行评定。

1．单项合格判据

如果某一设备的一组被测项目中有一个测试结果不合格，则被测项目组为不合格。

(1)开关量输出点，控制指令发出后，设备执行动作符合中央管理工作站与操作员工作站功能测试和DDC功能测试。

(2)开关量输入点，设备状态发生变化，DDC站与中央操作中心的反应符合中央管理工作站与操作员工作站功能测试和DDC功能测试。

(3)模拟量输出点，控制指令发出后，设备执行动作符合中央管理工作站与操作员工作站功能测试和DDC功能测试。

(4)模拟量输入点，设备状态量发生变化，DDC站与中央操作中心的响应符合中央管理工作站与操作员工作站功能测试和DDC功能测试。

2．综合合格判据

(1)全部检测

对冷热源设备、变配电设备的BA系统监控项目必须全部检测。检测时允许不合格的项目进行整改修复。如果有一个控制项目因无法修复而不合格，则综合结论判不合格。与控制项目无关的监视项目不合格的数量超过相应总数的1%，则综合结论为不合格。

每一台中央管理工作站与操作员工作站的功能项目必须全部检测，检测时允许不合格项目进行整改修复。如果有一个控制项目因无法修复而不合格，则综合结论判不合格。与控制项目无关的监视项目不合格的数量超过相应总数的1%，则综合结论为不合格。

(2)抽样测试

除冷热源设备、变配电设备外，BA系统的监控项目可作抽样测试时，被测试点不合格比例不超过抽样数量的1%，则抽样测试的综合结论判合格。不合格点应尽量予以修复并重测合格。

若被抽样测试点不合格比例超过抽样数量的1%，则判一次抽样测试不合格，需再另外进行加倍抽样，若此时不合格比例不超过加倍抽样数量的1%，则抽样测试的综合结论判合格。若不合格比例超过加倍抽样数量的1%，则抽样测试判不合格。不合格点应尽量予以修复并需按中央管理工作站与操作员工作站功能测试和DDC功能测试进行全部测试，并按(2.1)进行综合的判定。BAS监控点测试记录如表2-5所示。

3.4 安全防范系统

3.4.1 工程概述

                            室外一体化快球                                          4台

                                                                      室内一体化快球                                          14台

                                                                      室内半球彩色摄像机                            192台

                                                                      电梯专用摄像机                                          13台

                                                                      视频模数转换器                                          233台

                                                                      视频服务器                                                        7台

                                                                      视频工作站                                                        10台

报警、门禁、巡更系统              双监探测器                                                        110个

                                                                                    手动报警器                                                        33个

                                                                                    门禁点（含读卡器、门磁、电锁）                            85个

                                                                                    系统管理软件                                          1套

                                                                                    主控制模块                                                        14块

停车场管理系统                                          一进一出                                                        1套

3.4.2 系统设备安装

3.4.2.1 防盗报警系统

1.入侵探测器的安装规定

1)各类入侵探测器的安装，应根据可选用产品的特性及警戒范围要求进行安装。

2)周界入侵探测器的安装，位置要对准，防区要交叉。室外入侵探测器的安装应符合产品使用要求和防护范围。

3)底座和支架应固定牢靠，其导线连接应采用可靠连接方式。

4)外接导线应留有适当的余量。

2.被动式红外报警器

被动式红外探测器根据现场探测模式，可直接安装在墙上、天花板上或墙角，其布置和安装如下：

1)选择安装位置时，应使报警器具有最大的警戒范围，使可能的入侵者都能处于红外警戒的光束范围之内。

2)要使入侵者的活动有利于横向穿越光束带区，这样可以提高探测灵敏度。因为探测器对横向切割(即垂直于)探测区方向的人体运动最敏感，故安装时应尽量利用这一特性达到最佳效果。

3)布置时要注意探测器的探测范围和水平视角。

4)为了防止误报警，不应将PIR探头对准任何温度会快速改变的物体，诸如电加热器、火炉、暖气、空调器的出风口、白炽灯等强光源以及受到阳光直射的门窗等热源，以免由于热气流的流动而引超误报警。同时也要注意PIR永远不能安装在某些热源(如暖气片、加热器热管道等)的上方或其附近，否则同样会产生误报警。警戒区内最好不要有空调或热源，如果无法避免热源，则应与热源保持至少1.5m以上的间隔距离。

5)警戒区内注意不要有高大的遮挡物遮挡和电风扇叶片的干扰，PIR不要安装在强电设备附近。

6)PIR的产品多数是壁挂式的，需安装在寺面或墙角。一般而言，墙角安装比墙面安装的感应效果好。安装高度为2-4m，通常为2-2.5m。

3.4.2.2 电视监控系统

1．摄像机的安装

（1）摄像机的安装应符合下列规定：

1)应满足监视目标视场范围要求，并具有防损伤、防破坏能力。安装的高度：室内距离地面尽可能不低于 2.5m；室外距离地面不低于 3.5m。

2)电梯厢内的摄像机应安装在电梯厢门左侧(或右侧)上角，并应能有效监视电梯厢内乘员。

（2）各类摄像机应保持牢固、绝缘隔离，注意防破坏。

（3）摄像机在安装前，应逐个通电检查和粗调。调整后焦面、电源同步等性能，在处于正常工作状态后方可安装。

（4）经功能检查、监视区域的观察和图像质量达标后方可固定。

（5）在高压带电的设备附近安装摄像机时，应遵守带设备的安全规定。

（6）摄像机信号导线和电源导线应分别引入，并用金属管保护，不影响摄像机的转动。

（7）摄像机配套装置(防护罩、支架、雨刷等设备)，安装时应灵活牢固。

（8）摄像机宜安装在监视目标附近不易受到外界损伤的地方，安装位置不应影响附近现场人员的工作和正常活动。安装高度室内以 2-2.5m为宜，室外以3.5-10m为宜。电梯轿厢内的摄像机应安装在电梯厢的顶部。摄像机的光轴与电梯厢的两个面壁成 45度角，并且与电梯天花板成 45 °俯角为宜。

2．云台、解码器的安装

（1）云台的安装应符合的规定

1)云台安装在支架上应牢固，转动时无晃动；

2)根据产品技术条件和设计要求，检查云台的转动角度范围、定准云台转动起点方向。

（2）解码器(箱)应安装在云台附近或吊顶内(但须有检修孔)。

（3）前端设备与控制装置的信号传输以及执行动作功能均是通过称之为解码器的硬件装置来实现的，解码器的主要功能有：

1)摄像机电源开关控制。

2)云台与镜头控制，用于对云台和变焦镜头的控制译码和电动驱动。

3)预置摄像控制，对旋转 355 °或 360 °云台，可以有若干预置位，提供编程用。

4)需与矩阵切换控制器或可编程序切换器配套使用。

5)一般多为 220V50Hz输入，6-12V/直流输出供聚集,变焦和改变光圈速度，另有电源输出供给云台，多为 24VAC/50Hz标准云台，驱动带有过零接通的固态继电器。

6)解码器宜安装在距离摄像机不远的现场，安装之外应不明显，以免影响建筑的美观。若需安装在吊顶内，吊顶应有足够的承重能力，并在邻近处有检修孔，以便函维修或拆装。

7)解码器(箱)应安装在去台附近或吊顶内(但须有检修孔)。

3.监视器的安装

监视器的安装应符合下列规定：

（1）监视器安装在固定的机架和机柜上，小屏幕监视器也可安装在控制台操作柜上。当安装在柜内时，应有通风散热措施，并注意电磁屏蔽；

（2）监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光照时，应有避光措施；

（3）监视器的外部可调节部分，应便于操作。

3.4.2.3 出入口控制系统

对建筑规模较大、多用户使用的商务办公(包括档案及机房)等，需对出入人员实行管理的，应采用出入口控制系统。其基本要求：

1．按照公共安全防范用途及管理需要，对建筑内的通行门、出入口通道、应急电梯、车库等设置出入口控制系统。目前多采用各种信息卡门禁系统，以及生物识别系统等。

2．系统应能对设防区域的位置、通行对象及通行时间等进行有效控制与识别，并设置优先等级，能将各种信息显示统计、存储、打印；对非有效进入及被劫进入应有异地报警响应。

3．系统应与消防系统联动，当火警报警时能迅速启动消防通道和安全门。

1)卡片出入口控制系统主要由读卡机，控制器，电控门锁，中央计算机，监控器，卡片等附加报警组成，其卡片有磁卡，集成电路卡，感应卡再加上数码,声音等特征的识别装置。

2)卡片门锁系统有在线和非在线两种。

3)读卡机(IC卡机、磁卡机、出票读卡机、验卡票机)的安全应符合下列规定：

A)应安装在平整、坚固的水泥墩上，保持水平，不能倾斜。

B)一般安装在室内，安装在室外时，应考虑防水措施及防撞装置。

C)读卡机与闸门机安装的中心间距一般为2.4-2.8m。

3.4.2.4 巡更管理系统

巡更系统施工过程中重点强调系统的联动性，主要关系到和火灾以及CCTV的联动。

巡更息信钮(开关)的安装

1)有线巡更信息开关或无线巡更信息按钮，应安装在各出入口或其它需要巡更的站点上，高度和位置按需设置。

2)安装应牢固、端正、户外应有防水措施。

3.4.2.5 停车场管理系统

1.      读卡机(IC卡机、磁卡机、出票读卡机、验卡票机)的安装规定:

1)应安装在平整、坚固的水泥墩上，保持水平，不能倾斜；

2)一般安装在室内，安装在室外时，应考虑防水措施及防撞装置；

3)读卡机与闸门机安装的中心间距一般为2.4～2.8m。

2.      感应线圈的安装规定

1)埋设深度距地表面不小于0.2m，长度不小于1.6m，宽度不小于0.9m。感应线圈至机箱处的线缆应采用金属管保护，并固定牢固；

2)应埋设在车道居中位置，并与读卡机、闸门机的中心间距保持0.9m左右。

3.      闸门机的安装规定

1)应安装在平整、坚固的水泥基墩上，保持水平，不能倾斜；

2)一般安装在室内，安装在室外时，应考虑防水措施及防撞装置；

3)闸门机与读卡机安装的中心间距一般为2.4～2.8m。

4.      信号指示器的安装规定

1)车位状况信号指示器应安装在车道出入口的明显位置，其底部离地面高度保持2.0～2.4m左右；

2)车位状况信号指示器一般安装在室内，安装在室外时，应考虑防水措施；

3)车位引导显示器应安装在车道中央上方，便于识别引导信号；其离地面高度保持2.0～2.4m左右；显示器的规格一般不小于长1.0m，宽0.3m。

3.4.2.6 安全防范系统监控室

1．安全防范系统主控室(监控室)宜设置在环境噪声较小的场所，其面积应根据设备容量大小而确定一般在20-45m2。门的宽度不应小于0.9m，高度不应小于2.1m。

2．监控室内的电缆、控制线的敷设设备设置地槽、线槽或采用活动地板，其线槽、地槽的宽度和高度应满足敷设电缆的容量和电缆弯曲半径的要求。

3．机架安装应竖直平衡，垂直偏差不得超过1‰，几个机架并排在一起，面板应在同一平面上，并与基准线平行前后偏差不得大于3mm，两个机中间缝隙不得大于3mm。

4．采用活动地板时，电缆在地板上可灵活布放，并应顺直无扭绞，在引入机架和控制台处还应该捆绑扎。

5．控制台的安装规定

(1)控制台位置应符合设计要求，应安放竖直，台面水平；

(2)台内接插件和设备接触应可靠、牢固，内部接线应符合设计要求，无扭曲脱落现象；

3.4.3 系统调试

3.4.3.1 一般规定

系统调试，应在建筑内部装修和系统施工结束后进行。

系统调试前，应具备设备平面布置图、接线图、安装图、系统图以及其它必要的技术文件。

调试负责人员必须由有资格的专业技术人员担任，所有调试人员应职责明确，按照调试要求进行。

3.4.3.2 调试前的准备

调试前应按设计要求查验设备的规格、型号、数量、备品备件等。

设备在通电前要注意供电的电压、极性、相位等。

检查系统的施工质量。对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。

检查系统线路，对于错线、开路、虚焊、短路等应进行处理。

3.4.3.3 调试

1．防盗报警系统

1）  检查探测器的安装角度、探测范围，并进行步行测试(步行指示灯测试后应关闭)，检查室外周界报警探测装置形成的警戒范围有无盲区。

2）  检查探测器独立防拆保护功能

3）  检查防盗报警控制器的自检功能、编程功能、布撤防及旁路功能以及报警发生时的声光显示与记录功能。

4）  当有报警 联动要求时，检查报警后对应的灯光、摄像机、录像机等相关设备的联动功能。

5）  对已建成区域性公共安全防范报警网络的地区，检查系统是否具备直接或间接联网的条件。

6）  检查系统与计算机集成系统的联网接口，以及该系统对防盗防入侵报警的集中管理和控制能力。

2．闭路监控系统

1）  系统摄像机监控的范围要达到公共安全防范的需要和设计要求，调整聚集和后靶面，使控制面、清晰度、灰度等级等达到系统技术指标。在调整时要注意有足够的照度和必要的逆光处理等。摄像机云台和镜头的遥控功能要能调整到应有的范围。要注意避免遥控延迟和机械冲击等不良现象；

2）  视频控制矩阵的调整，要调整操作程序的软件设置功能正常，切换功能正常，字符叠加功能正常，云台镜头遥控功能正常和其它功能正常；

3）  调整监视器、录像机、视频打印机、图像处理器、同步机、编码器、解码器等设备的工作正常，单机要确保系统达到相关指标(按照GB/50198、GB/T16571或GB/T16676等标准)；

4）  检查系统的技术指标是否符合GB/50198—94标准的相关规定；

5）  检查摄像机与镜头的配合、控制和功能部件(如云台、变焦、光圈及防护罩等)的技术状态是否合理、正常，是否有明显逆光现象；

6）  检查主机操作是否正常，并按正式设计方案达到相关功能要求；

7）  检查记录图像的回放质量是否达到可用图像的要求；

8）  检查图像显示画面上是否叠加标明摄像机位置、时间、日期等字符，电梯内图像画面是否叠加有楼层字符等显示标识，检查摄像机安装位置[要求安装在电梯厢门左(或右)侧上角]及其能否有效监视电梯乘员；所有显示是否稳定正常；

9）  检查系统与计算机集成系统的联网接口以及该系统对电视监控系统的集中管理和控制能力。

3．出入口控制系统

1）    读卡系统的调试一般用一组不同类型的卡(其中包括正常可用的卡、定时可用的卡、已超时不可用的卡、黑名单的卡、卡+密码、卡+防劫持码等)，对每台读卡机(含非接触式读卡机)进行判别和处理，工作正常；系统的开门、关门、提示、记忆、统计、打印等处理功能正常；

2）    其它识别系统(指纹、声纹、视网膜、掌纹和复合技术等识别系统)按产品技术说明书调试。

3）    检查采用各种鉴别方式的出入口控制系统工作是否正常，并按正式设计方案达到相关功能要求；

4）    每一次有效的进入，检查主机是否能储存进入人员的相关信息，对非有效进入及被胁迫是否进入有异地报警功能；

5）    检查由CPU或计算机控制的系统，是否具有时间、逻辑、区域、事件和级别分档等判别及处理功能；

6）    检查系统防劫、求助、紧急报警是否工作正常，是否具有异地声光报警与显示功能；

7）    检查系统与计算机集成系统的联网接口以及该系统对出入口控制系统的集中管理和控制能力。

4．巡更管理系统

1）    读卡式巡更系统要保证确定为巡更用的读卡机时正确无误，检查实时巡更是否和计划巡更相一致，若不一致能发出报警；

2）    采用巡更信息钮(开关)的信息正确无误，数据能及时收集、统计、打印；

3）    检查采用各种鉴别方式的出入口控制系统工作是否正常，并按正式设计方案达到相关功能要求；

4）    每一次有效有进入，检查主机是否能储存进入人员的相关信息，对非有效进入及被胁迫是否进入有异地报警功能；

5）    检查由CPU或计算机控制的系统，是否具有时间、逻辑、区域、事件和级别分档等判别及处理功能；

6）    系统防劫、求助、紧急报警是否工作正常，是否具有异地声光报警与显示功能；

7）    检查系统与计算机集成系统的联网接口以及该系统对出入口控制系统的集中管理和控制能力。

5．停车场管理系统

1）  检查感应线圈的位置和响应速度；

2）  检查和调试车库管理系统的车辆进入、分类收费、收费指示牌正确，导向指示正确，闸门机工作正常，进口出口车牌号复核或车型复核等功能；

3）  查读卡器正确刷卡后的响应速度；

4）  检查闸门的开放和关闭的动作时间。

5）  检查按不同建筑物要求而设置的不同管理方式的车库管理系统是否正常工作，通过计算机网络和视频监控及识别技术，是否能实现对车辆的进出行车信号指示、计费、保安等方面的综合管理；

6）  检查入口车道上各设备(自动发票机、验卡机、自动闸门机、车辆感应检测器、入口摄像机等)，以及各自完成IC卡的读/写、显示、自动闸门机起落控制、入口图像信息采集以及与收费主机的实时通信等功能；

7）  检查出口车道上各设备(读卡机、验卡机、自动闸门机、车辆感应检测器等)，以及各自完成IC卡的读/写、显示、自动闸门机起落控制以及与收费主机的实时通信等功能；

8）  检查收费管理处的设备(收费管理主机、收费显示屏、打印机、发/读卡机、通信设备等)，以及各自完成车道设备实时通信，车道设备的监视与控制，收费管理系统的参数设置、IC卡发售、挂失处理及数据收集、统计、汇总、报表打印等功能；

9）  检查系统与计算机集成系统的联网接口以及该系统对车库管理系统的集中管理和控制能力。

6．系统联动与功能集成

1）    调试硬件与软件至正常状态；

2）    各子系统的输入能在集成控制系统中实现输入；

3）    各子系统的输出能在集成控制系统中实现输出，其显示和记录能反映各子系统的相关关系；

4）    对具有集成功能的公共安全防范系统，应按照正式设计方案和有关标准进行检查。

3.4.4 系统验收

3.4.4.1 一般规定

公共安全防范工程的竣工验收，一般由公安行业主管部门会同建设单位组织安排，重点工程按规定由建设单位上级主管部门会同公安行业主管部门组织。工程的竣工验收由工程建设单位(含总承包单位、使用单位、监理单位)、设计施工单位、系统检测机构、公安行业主管部门及一定数量的专家组成的验收委员会(验收小组)共同进行。

3.4.4.2 验收条件

1．经初步设计方案论证通过，并根据论证意见，由建设单位和设计施工单位共同签署整改落实意见。

2．试运行——系统调试开通后应至少试运行一个月，重点工程为三个月，并做好试运行记录。建设单位根据试运行记录，写出试运行报告，其内容包括：系统运行状况，系统功能是否符合设计要求，故障及其排除状况等。

3．技术培训——在试运行期间设计施工单位应对有关人员进行技术培训，并提供有关设备、系统操作和日常维护的说明、方法等技术资料。

4．竣工——工程项目按设计任务书的规定内容全部建成，经试运行达到设计要求，并为建设单位认可，视为竣工。少数非主要项目未按规定全部建成，由建设单位和设计施工单位协商，对遗留问题有明确处理的办法，经试运行、并为建设单位认可后，也可视为竣工。工程竣工后，由设计施工单位写出竣工报告。其内容包括：工程概况、安装的主要设备、对照设计任务书或合同所完成的工程质量自我评估、维修服务条款等。

5．初验——工程竣工验收前，由建设单位组织设计施工单位根据设计任务或合同对工程进行初验，并写出初验报告。其内容包括：系统试运行情况、系统功能检验、质量主观评价、核对安装设备数量和型号等；参加初验的单位、人员应署名。

6．检测——在正式验收前，设计施工单位应向公安行业主管部门申请办理系统委托检测手续，并由公安行业主管部门向检测机构出具检测委托书。设计施工单位将检测委托书送检测机构，并附以下资料：

(1)系统试运行报告；

(2)工程竣工报告；

(3)工程初验报告；

(4)系统原理框图、平面布防图、器材设备清单；

3.4.4.3 验收资料

在正式验收前，向验收委员会(验收小组)提交下列验收图纸资料：

1、  工程设计任务书；

2、  工程合同；

3、  正式设计方案及图纸(系统原理框图、平面布防图及配置表，线槽管道布线图、中心控制室布置图、器材设备清单等)；

4、  系统试运行报告；

5、  工程竣工报告；

6、  工程初验报告；

7、  系统检测报告。

3.4.4.4 验收判据

技术验收质量是指：系统实施结果同正式设计方案要求的符合度；系统检测结果；现场复核检查结果。

施工验收质量是指：按附表三对设备安装质量的检查结果；明装管线质量检查结果；按附表二要求对隐蔽工程验收结果。

资料审查结果是指：结合附表四，对资料的正确性、规范性、完整性的审查结果。

3.4.4.5 工程验收

1．验收结论

经试运行和检测达到工程设计任务书或工程合同要求并符合相关标准，资料审查结果符合要求的判定为合格；在验收中出现个别项目达不到规定要求但不影响使用，并有整改措施，资料审查基本符合要求的判定为基本合格；验收中凡系统技术性能对照正式设计方案有较严重缺陷，不能满足工程设计任务书或合同要求，或者重要指标达不到相关标准规定、施工质量对照附表三和附表五有明显问题的、资料审查残缺不全，对照工程实际有明显差错或不规范的，判定为不合格。

2．验收合格或基本合格后，设计施工单位应根据验收结论写出整改落实措施，并经建设单位认可。

3．验收不合格的工程，应根据验收结论提出的问题，由设计施工单位抓紧整改后再进行验收；复验时适当提高不合格部分的抽样比例。

3.5 综合布线系统

3.5.1 系统概述

本系统共1105个信息点，水平布线全部采用超五类非屏蔽双绞线（UTP）。单口或双口RJ45标准模块和标准86面板。

数据干线为六芯50/125µm多模室内光缆。语音干线为五类25对非屏蔽大对数铜缆。

配线架全部采用19″机柜安装方式。水平部分语音点和数据点全部选用模块化快跳式配线架。主干部分语音选用110型配架，数据为机架安装式光纤配线箱。光纤接头选用ST光纤接头。

3.5.2 系统设备安装

3.5.2.1 设备安装的基本要求

1．设备安装工程范围

在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。

此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。

2．设备类型的特点

在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。

目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。

此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。连接用的插座插头都为RJ45型配套使用。因此，在安装方法上是基本一致的。

3．设备安装的基本要求

在综合布线系统工程中安装设备时，应按以下基本要求：

1）机架、设备的排列布置、安装位置和设备面向都应按设计要求，并符合实际测定后的机房平面布置图中的需要。

2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均应按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。如果设备不符合设计要求时，必须会同设计单位共同协商处理。

3）在安装施工前，必须对厂家提供的产品使用说明和安装施工资料熟悉掌握，了解其设备特点和施工要点，在安装施工过程中应根据其有关规定和要求执行，以保证设备安装工程质量良好。

4）在机架、设备安装施工前，如发现外包装不完整或设备外观存在严重缺陷，主要零配件数量不符合要求时，应对其作出详细记录，只有在确实证明整机完好，主要零配件数量齐全等前提下，才能将设备和机架安装。凡质量不合格的设备不应安装使用，主要零配件数量不符应等待妥善处理后，才能进行下步施工操作。

3.5.2.2 设备安装的具体要求

1.     机架设备安装的具体要求

机架、设备安装施工的具体要求一般有以下几点：

(1)    机架、设备安装完工后，其水平度和垂直度都必须符合生产厂家的规定，若厂家无规定时，要求机架和设备与地面垂直，其前后左右的垂直偏差度均不应大于3mm。

(2)    机架和设备上各种零部件不应缺少或碰坏，设备内不应留有线头等杂物，表面漆面如有损坏或脱落，应予以补漆，其颜色应与原来漆色协调一致。各种标志应统一、完整、清晰、醒目。

(3)    机架和设备必须安装牢固可靠，在有抗震要求时应根据设计规定或施工图中防震措施要求进行抗震加固。各种螺丝必须拧紧，无松支、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。

(4)    为便于施工和维护人员操作，机架和设备背面距离墙面应大于0.8m，以便人员施工维护和通行。相邻机架设备应靠近，同列机架和设备的机面应排列平齐。

(5)    建筑群配线架或建筑物配线架如采用双面配线架的落地安装方式时，应符合以下规定要求：

1)     如果缆线从配线架下面引上走线方式时，配线架的底座位置应与成端电缆的上线孔相对应，以利缆线平直引入架上。

2)     各个直列上下两端垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

3)     跳线环等装置牢固，其位置横竖上下、前后均应整齐水平直一致。

4)     接线端子应按电缆用途划分连接区域，以便连接，且应设置各种标志，以示区别。

5)     建筑群配线架或建筑物配线架如采用单面配线架的墙上安装方式时，要求墙壁必须坚固牢靠，能承受机架重量，其机架(柜)底距离地面宜为300-800mm，视具体情况取定。其接线端子应按电缆用途划分连接区域，以便连接，并设置标记，以示区别。

此外，在干线交接间中的楼层配线架，一般采用单面配线架或其它配线接续设备，其安装方式都为墙上安装，机架(柜)底边距地面宜为300-800mm，视具体情况决定。

6)     机架、设备、金属钢管和槽道的接地装置应符合设计和施工及验收标准规定要求，并保持良好的电气连接。所有与地线连接处应使用接地垫圈，垫圈尖角应对向铁件，刺破其涂层。只允许一次装好，不得将已装过的垫圈取下重复使用，以保证接地回路通畅无阻。

2.     连接硬件和信息插座安装的具体要求

综合布线系统中所用的连接硬件(如接线模块等)和信息插座都是重要的零部件，具有量大、面广、体积小、密集型、技术要求高等特点，其安装质量的优劣直接影响连接质量的好坏，也必然决定传输信息质量。因此，在安装施工中必须注意以下要求。

(1)    接续模块(又称接线模块)等连接硬件的型号、规格和数量，都必须与设备配套使用。根据用户需要配置，作到连接硬件正确安装、对号入座完整无缺，缆线连接区域划界分明，标志应完整、正确、齐全、清晰和醒目，以利维护管理。

(2)    接续模块等连接硬件要求安装牢固稳定，无松动现象，设备表面的面板应保持在一个水平面上，作到美观整齐、平直一致。

(3)    缆线与接续模块相接时，根据工艺要求，按标准剥除缆线的外护套长度，如是屏蔽电缆时，应将屏蔽层连接妥当，不应中断。利用接线工具将线对与接续模块卡接，同时，切除多余导线线头，并清理干净，以免发生线路障碍而影响通信质量。

(4)    综合布线系统的信息插座多种多样，既有安装在墙上的(其位置一般距地面30cm左右)；也有埋于地板上，且信息插座也因缆线接入对数不同分为单孔或双孔等。因此，安装施工方法也有区别。其具体要求如下：

1)             安装在地面上或活动地板上的地面信息插座，是由接线盒体和插座面板两部分组成。插座面板有直立式(可以倒下成平面)和水平式等几种；缆线连接固定在接线盒体内的装置上，接线盒体均埋在地面下，其盒盖面与地面齐平，可以开启，要求必须严密防水和防尘。在不使用时，插座面板与地面齐平，不得影响人们日常行动。

2)             安装在墙上的信息插座，其位置宜高出地面30cm左右。如房间地面采用活动地板时，装设位置离地面的高度，在上述距离应再加上活动地板内的净高尺寸。

3)             信息插座应有明显的标志，可以采用颜色、图形和文字符号来表示所接终端设备的类型，以便使用时区别，不致混淆。

3.5.3 电缆施工敷设

单幢智能化建筑的综合布线系统，一般只有建筑物主干布线子系统和水平布线子系统两个部分，其施工范围就只有两个部分。

建筑群主干布线子系统一般为室外敷设的干线线路，而其它两个子系统都属于室内敷设的通信线路，它们的安装施工现场和客观环境条件是截然不同的，因此，它们的安装方法与技术要求有较大的区别。一般说来，建筑群主干布线子系统的缆线敷设方式不同于室内通信线路，与本地线路网的电缆安装敷设方式基本一致，因为它们都是室外敷设的通信线路，其使用性质和工作特点基本相同，只是使用对象有所变化。所以在安装施工的技术和相应规格的器材方面与一般线路工程项目一致，可以互相参照使用。

3.5.3.1 建筑物主干布线子系统的电缆施工

建筑物主干线子系统的电缆施工范围，主要是从设备间到建筑物至各个楼层配线架之间的主干路由上所有缆线的施工。它的施工环境全部在室内，且在建筑中已有电缆竖井或专用房间等客观条件。因此，现场环境的施工条件较室外要好。建筑物主干布线子系统是所有综合布线系统中必有的组成部分，它与建筑和室内其它管线系统关系密切，因此，在安装施工中必须加强与有关单位协作配合，互相协调，以求建筑物主干布线子系统的所有缆线敷设和安装顺利进行，且有可靠的质量保证。

1.  建筑物主干布线子系统缆线敷设的基本要求

建筑物主干布线子系统的缆线条数较多，且路由集中，它是综合布线系统中的重要骨干线路。因此，在安装敷设前和整个施工过程中应注意以下几点基本要求，以保证敷设缆线的施工质量。

(1)    为了使施工顺利进行，在敷设缆线前，应在施工现场对设计文件和施工图纸进行核对，尤其是对主干路由中所采用的缆线型号、规格、程式、数量、起迄段落以及安装位置，要重点复核，如有疑问量，应及早与设计单位和主管建设的部门共同协商，予以研究解决，以免耽误工程开展，影响施工进度。

(2)    在敷设缆线前，应对已运到施工现场的各种缆线进行清点和复查。其内容有缆线的型号、规格、程式和数量。根据施工图纸要求、施工组织计划和工程现场条件等，将需要布放的缆线整理妥善，在其两端应贴有显著的标签。标签内容有缆线的用途和名称(也可用代号代替)、型号、规格、长度、起始端和终端地点等，标签上的字迹应清晰、端正和正确，以便按施工顺序、对号入座进行敷设施工。

(3)    为了减少缆线承受的拉力和避免在牵引过程中产生扭绞现象，在布放缆线前，应制作操作方便、结构简单的合格牵引端头和连接装置，把它装在缆线的牵引端。由于建筑物主干布线子系统的主干缆线一般长度为几十米，应以人工牵引方法为主。如为高层建筑其楼层较多，且缆线对数较大时，需采用机械牵引方式，这时应根据牵引缆线的长度、施工现场的环境条件和缆线允许的牵引张力等因素，选用集中牵引或分散牵引等方式，也可采用两者相结合的牵引方式，即除在一端集中机械牵引外，在中间楼层设置专人帮助牵引人工拉放，使缆线受力分散，既不损伤缆线，又可加快施工进度。但采用这种方式时必须统一指挥，加强联络、同步牵拉，且注意不要猛拉紧拽。

(4)    为了保证缆线本身不受损伤，在缆线敷设时，布放缆线的牵引力不宜过大，应小于缆线允许张力的80%，在牵引过程中为防止缆线被拖、蹭、刮、磨等损伤，应均匀设置吊挂或支承缆线的支点，吊挂或支承的支持物间距不应大于1.5m，或根据实际情况来定。

(5)    在缆线布放过程中，缆线不应产生扭绞或打圈等有可能影响缆线本身质量的现象。缆线布放后，应平直处于安全稳定的状态，不应有可能受到外界的挤压或遭受损伤而产生障碍隐患。

(6)    在智能化建筑内通信系统、计算机系统、楼宇设备自控系统、电视监控系统、广播与卫星电视系统和火灾报警系统等信号、控制及电源缆线，如在同一路由上敷设时，应采用金属电缆槽道或桥架，按系统分离布放，金属电缆槽道或桥架应有可靠的接地装置。各个系统缆线间的最小间距及接地装置都应符合设计要求，在施工时应统一安排，并互相配合敷设。

(7)    在建筑物主干布线子系统的缆线敷设时，需要相应的支承固定件和保护措施，这就是支撑保护方式。它对主干缆线的安全运行起着保证作用，它是极为重要的环节。为此，在智能化建筑内的电缆竖井和上升房中设有暗敷管路、槽道(包括桥架)等装置，以便敷设主干缆线。

2.  建筑物主干布线子系统的缆线敷设

建筑物主干布线子系统的主干缆线敷设是极为重要的施工项目，它对于综合布线系统的有效使用具有决定性作用。这里介绍在敷设缆线中的几个主要问题。

(1)电缆敷设的施工方式

目前，在建筑中的电缆竖井或上升房内敷设电缆有两种施工方式。一种是由建筑的高层向低层敷设，利用电缆本身自重的有利条件向下垂放的施工方式。另一种是由低层向高层敷设，将电缆向上牵引的施工方式。这两种施工方式虽然仅是敷设方向不同，但差别较大，向下垂放远比向上牵引简便、容易、减少劳动工时和劳力消耗，且加快施工进度；相反，向上牵引费时费工，困难较多。因此，通常采用向下垂放的施工方式，只有在电缆搬运到高层确有很大困难时，才采用由下向上牵引的施工方式。在电缆敷设施工时应注意以下几点：

1)向下垂放电缆的施工方式，应将电缆搬到建筑的顶层。电缆由高层向低层垂放，要求每个楼层有人引导下垂和观察敷设过程中的情况，及时解决敷设中的问题。

2)为了防止电缆洞孔或管孔的边缘不光滑，磨破电缆的外护套，应在洞孔中放置一个塑料保护槽，以便保护。

3)在向下垂放电缆的过程中，要求敷设的速度适中，不宜过快，使电缆从电缆盘中慢速放出下垂进入洞孔。各个楼层的施工人员都应将经过本楼层的电缆徐徐引导到下一个楼层的洞孔，直到电缆逐层布放到要求的楼层为止。并要在统一指挥下宣布敷设完毕后各个楼层的施工人员才将电缆绑扎固定。

4)如果各个楼层不是预留直径较小的洞孔，而是大的洞孔或通槽，这时不需使用保护装置，应采用滑车轮的装置，将它安装在建筑的顶层，用绳索固定在洞孔或槽口中央，然后电缆通过滑车轮向下垂放。

5)向上牵引电缆的施工方法一般采用电动牵引绞车，电动牵引绞车的型号和性能应根据牵引电缆的重量来选择。其施工顺序是由建筑的顶层下垂一条布放牵引拉绳，其强度应足以牵引电缆的所有重量(电缆长度为顶层到最底楼层)，将电缆牵引端与拉绳连接妥当。启动绞车，慢速将电缆逐层向上牵引，直到电缆引到顶层，电缆应预留一定长度，才停止绞车。此外，各个楼层必须采取加固措施将电缆绑扎牢固，以便连接。

6)电缆布放时应有一定冗余量，在交接间或设备间内，电缆预留长度一般为3 - 6m。主干电缆的最小曲率半径应至少是电缆外径的10倍，以便缆线的连接和今后维护检修时使用。

(2)电缆在电缆槽道或桥架上敷设和固定

综合布线系统的缆线常采用槽道或桥架敷设，尤其是电缆条数多而集中的干线通道的交接间内。在电缆槽道或桥架上敷设电缆时，应符合以下规定要求：

1)电缆在桥架或敞开式的槽道内敷设时，为了使电缆布置牢靠和美观整齐，应采取稳妥的固定绑扎措施。如是在水平装设的桥架内敷设，应在电缆的首端、尾端、转弯处及每间隔3-5m处进行固定；如是在垂直装设的桥架内敷设时，应在电缆的上端和每间隔1.5m处进行固定。具体固定方法有用专制的塑料电缆扎在桥架或敞开式槽道内的支架上。

2)电缆在封闭式的槽道内敷设时，要求在槽道内缆线均应平齐顺直，排列有序，尽量互相不重叠或不交叉，缆线在槽道内不应溢出，影响槽道盖盖合。在缆线进行出槽道的部们或转变处绑扎固定。如槽道是垂直装设时，槽道内的缆线应采取每间隔1.5m处将缆线固定绑扎在槽道内的支架上，以保持整齐美观。

在桥架槽道内的缆线绑扎固定时，应根据缆线的类型、缆径、缆线芯数分束绑扎，以示区别，也便于维护检查。例如4对对绞线对称电缆以24根为一束；25对或25对以上的主干对绞线对称电缆或光缆及信号电缆可分束捆扎。绑扎的间距不宜大于1.5m，绑扎间距应均匀一致，绑扎松紧适度。

3)在吊顶内利用吊顶支撑柱挂缆的安装敷设方式。由于它在吊顶内，每根支撑柱所辖范围不大，因此，缆线条线较少，可以附挂而不需设置槽道。这种安装敷设方式可以节省槽道的费用，但缆线布置易混乱，必须分束绑扎，以便管理和检修。在这种场合，所有缆线的外护套应具有阻燃性能，春选用要求应符合设计规定。

(3)电缆与其它管线的间距

在智能化建筑中设有各种管线系统，例如煤气、给水、污水、暖气、电气等管线，当它们在正常运行，且远离通信线路时，一般不会对通信线路造成危害。但是当发生故障和意外事故时，它们泄漏出来的液体、气体或电流或电流等就会对通信线路造成不同程度的危害，直接影响通信畅通或对通信设备损坏，后果难以预料。为此，作为综合布线系统的主要传输媒质的通信线路应尽量远离它们，在不得已时，要求有一定间距，以保证通信网络得以安全运行。对绞线对称电缆与电缆与电力线路的最小净距应下表所列。

对绞线对称电缆与电力线路最小净距

注：双方都在接地的槽道或钢管中敷设，且平等长度小于10m时，最小间距可为10mm。表中如对绞线对称电缆是极用屏蔽电缆时，最小净距可适当减小，但应符合设计要求。

对绞线对称电缆与其它管线的最小净距应符合下表的规定。

对绞线对称电缆与其它管线的最小净距

3.  水平布线子系统的电缆施工

水平布线子系统的缆线虽然是综合布线系统中的分支部分，但它具有面最广、量最大、具体情况多而复杂等特点，涉及的施工范围几乎遍及智能化建筑中所有角落。由于智能化建筑中的施工环境有所不同，其缆线的敷设方式也不一样，因此，在敷设缆线时，要结合施工现场的实际条件来考虑电缆施工方法。

由于在工程设计和施工图纸中对水平布线子系统的缆线建筑方式，不可能完全符合施工环境的实际要求，这是因为在建筑物内，各种管线设备和内部装修等各项工程施工中，必然会有所改变，使设计要求与现场具体情况产生差异或脱节，这是较普遍的现象。因此，就要求水平布线子系统的缆线施工，更要注意按实际情况来解决问题。

(1)缆线的各种敷设方式

目前，水平布线子系统的缆线建筑方式有预埋或明敷管路或槽道等几种这些装置又分别有在天花板(或吊顶)内、地板下和墙壁中以及它们3种混合组合式。现分别在下面叙述。

1)天花板或吊顶内的几种布线方法

在天花板或吊顶内的布线方法一般有以下两种方法，即装设槽道和不设槽道两种方法。

装设槽道布线方法是在天花板内(或吊顶内)，利用悬吊支撑物装置槽道或桥架，这种方法对吊顶会增加较大重量，电缆直接敷设在槽道中，缆线布置整齐有序，有利于施工和维护检修，也便于今后扩建或调整线路路。

不装设槽道布线方法是利用天花板内或吊顶内的支撑柱(如丁形钩、吊索等支撑物)，来支撑和固定缆线。这种方案不需装设槽道，它是适用于缆线条数较少的楼层，因电缆的重量较轻，可以减少吊顶所负担的重量，使吊顶的建筑结构简单，减少工程费用。

2)天花板或吊顶内布线的具体要求

在天花板或吊顶内布线时，应注意以下具体要求：

根据施工图纸要求，结合现场实际条件，确定在天花板或吊顶内的电缆路由。为此，应在现场将电缆路由经过的有关天花板或吊顶每块活动镶板(并有检查作用)推开，详细检查吊顶内的净空间距，有无影响敷设电缆的障碍，如有槽道或桥架装置，是否安装正确和牢固可靠，吊顶安装的稳定牢固程度等，如检查后，确未发现问题才能敷设缆线。

不论天花板或吊顶内是否装设槽道或桥架，电缆敷设尖采用人工牵引。单根大对数电缆可以直接牵引，不需拉绳；如果是多根小对数的缆线(如4对对绞线电缆)时，采取组成缆束，用拉强在天花板或吊顶内牵引敷设。如缆束长度较长、缆线根数多、重量较大，可在路由中间设计设置专人负责照料或帮助牵引，以减少牵引人力和可以防止电缆在牵引中受损。

为了防止距离较长的电缆在牵引过程中发生被磨、刮、蹭、拖等损伤，可在缆线进天花板的入口处和出口处以及中间增设保护措施和支承装置。

在牵引缆线时，牵引速度宜慢速，不宜猛拉紧拽，如发生缆线被障碍物绊住，应查明原因，排队障碍后再继续牵引，必要进，可将缆线拉回重新牵引。

水平布线子系统的缆线在天花板或吊顶内敷设后，需将缆线穿放在预埋墙壁或墙柱中的管路中，向下牵引至安装通信引出端(或称住处插座)的洞孔处。缆线根数较少，且线对数不多的情况可直接穿放，如果缆线根数较多，且采用牵引绳拉放到安装通信引出端处，以便连接，缆线在工人区处应适当预留长度，一般为0.3-0.6m。

3)地板下的布线方法

地板下的几种布线方法

目前，在综合布线系统中采有的地板下水平走线方法较多，有在地板下或楼板上的几种类型，这些类型的布线方法中除有原有建筑在楼板上面直接敷设导管布线方法不设地板外，其它类型的布线方法都是设有固定地板或活动地板。因此，这些布线都是比较隐蔽美观，安全方便，例如新建建筑主要有地板下预埋管路布线法、蜂窜状地板布线法和地面线槽布线法(线槽埋放在垫层中)，它们的管路或线槽，甚至利用地板结构都是在楼层的楼板中，与建筑同时建成的。此外，在新建或原有建筑的楼板上(固定或活动地板下)主要有地板下管道布线法和高架地板布线法。

由于上述各种布线方法各有其特点和要求。在施工前必须对它们充分了解其技术要求，施工难点，并拟订具体施工程序，尤其是工程中采用的由线方法。

在敷设缆线前应根据施工图纸要求，对采用的布线方法与现场实际进行校核，了解布线系统和缆线路由，对于预埋的管路和线槽必须核查有无可能施工的具体条件(如在预埋的管路和线槽中有无牵引线绳或铁丝)。

在原有建筑或没有预埋暗敷管呼或线槽的新建建筑中，在施工前应根据该建筑的图纸进行核查，主要是建筑的楼层刻度、楼板结构和内部各种管线系统的分布等内容，这些情况必须弄清，以便根据调查拟定采用相应的要板布线方法，例如在没有预埋管路和线槽的新建建筑时，可以结合其内部装修同步施工，利用装设活动地板或踢脚板等装饰条件敷设缆缆线。这样，可以便于敷设施工，又不影响建筑内部环境美观。

4)地板下布线的具体要求

在采用地板中预埋管路或线槽的布线方法和在楼层地板上面(固定或活动地板的下面)的布线方法时，都需注意以下具体要求，以保证布线质量，有利于今后使用和维护。

不论在楼板中或楼板上敷设的各种地板下布线方法，除选择缆线的路由应短捷平直、装设位置安全稳定以及安装附件结构简单外，更要便于今后维护检修和有利于扩建改建。

敷设缆线的路由和位置应尽量远离电力、给水和煤气等管线设施，以免遭受这些管线的危害而影响通信质量。为此，对于它们之间的最小净距与建筑主干布线子系统中的缆线要求相同。

在布线系统中有不少支撑和保护缆线的设施。这些支撑和保护方式是否适用，产品是否符合工程质量的要求，这些对于缆线敷设后的正常运行将起重要作用。为此，对于支撑保护缆线设施必须按照下面介绍的支撑保护方式的要求执行。

5)墙壁上的布线方式

在墙壁内预埋管路提供敷设水平布结的缆线是最佳的方案，它既美观隐蔽，又安全稳定，因此，它是墙壁内敷设的主要方式。

(2)水平布线子系统缆线敷设的有关规定和要求

水平布线子系统的是缆线过程和敷设后均应符合有关规定和要求。其主要内容如下：

为了便于维护检修以及今后使用，水平布线子系统的缆线布放后，应预留一定的冗余长度，以满足上述需要。为此，干线交接间或二次交接间的对绞线对称电缆预留长度每端一般为3-6m，工作区为.3-0.6m。如有特殊需要时，可以适当增加长度或按设计规定预留长度。

目前，对绞线对称电缆一般有缆芯屏蔽(又称总屏蔽)和线对屏蔽两种结构方式，通常情况时，主干对弱线对称电缆只采用缆芯屏蔽结构方式，水平布线则两种结构都有采用。由于屏蔽结构不同，电缆外径的粗细也有区别。为此，在屏蔽电缆敷设时，其曲度半径应根据屏蔽方式来考虑，一般如下要求：

非屏蔽的4对对绞线对称电缆敷设后弯曲时的曲率半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。

屏蔽结构的对绞线对称电缆的曲率半径应至少为电缆外径的6-10倍范围内取定。

在水平布线子系统的缆线敷设时，应注意牵引拉力不宜过大过猛，要求牵引拉力适宜、牵引的节奏缓和。对于电缆茧线为0.5mm线径、4对对绞线对称电缆时的牵引拉力应不超过110V，如电缆芯线为0.4mm线径的4对对绞线对称电缆时的牵引拉力应不超过70N。

4.  缆线的终端和连接

缆线的终端和连接是综合布线系统工程施工中极为重要的关键环节，它是整个系统工程不可缺少的组成部分，其施工范围包括建筑物主干布线子系统和水平布线子系统两部分。这里的缆线终端和连接是指综合布线系统中的铜芯导线电缆的终端和连接，不包括光缆的终端和连接，光缆的终端和连接将在下节中叙述。

建筑群主干布线子系统的主干缆线有彩和光缆或电缆，如为铜芯导线电缆时，其终端和连接，尤其是在建筑群配线架上的终端和连接安装施工，应按本节要求办理。在到外部分施工的管道电缆或直埋电缆的连接要求，与一般专业布线系统的电缆接续施工相同或相似。

(1)缆线的终端和连接的一般要求缆线的终端和连接的一般要求如下：

1)缆线的终端和连接虽然不像缆线安装敷设需要大量人力和材料，但是它的施工特点是工作量大而集中，精密程度和技术要求极高，因为缆线的终端和连接的施工质量优劣，对于综合布线系统工程政党运行，将起到关键性的作用，必须严格按照设计和施工的有关技术标准有及生产厂家的要求执行。

2)为了保证缆线的终端和连接质量，满足高速传输需要，综合布线系统室内部分的缆线终端和连接，都是通过配线接续设备或连接硬件(如插头和插座)是进行终端和连接，一般不采用缆线之间直接连接的方式，即缆线中闽应有接头。

3 )由于目前综合布线系统工程中所采用的配线接续设备和连接硬件，已有国内外和生产厂家提供产品，因厂商较多，其产品型号、规格品种、产品结构和连接方式都有些区别。因些，在安装施工前必须对生产厂家提供的配线接续设备和连接硬件以及有关附件等的安装手册，进行熟悉了解，充分掌握其技术特性和安装要求，以便顺利安装施工和能够确保工程质量符合要求。

4)缆线的终端和连接有两种，一种是配线接续设备(旭酏线架或配线柜等)，另一种是通信引出端(如信息插座)和其它附件(如插头或连接块)。上述不同的设备和器材，在终端和连接中会有所区别。因此，在安装施工前，必须检查和了解缆线两端的标志，明白其标志表示的色标和数字(有时称连接场)、色标顺序等进行缆线的终端和连接，不致发生颠倒或错接等现旬，避免 产生传输质量不良的后果。

5)在配线连接设备或连接硬件进行缆线终端连接时，必须严格执行施工安装操作规程，要求缆线必须捆扎妥善、布置有序，不应混乱无章，如采用卡接方式，必须牢固可靠接触良好，不应有松动等现象，留有发生障碍的隐患。

(2)缆线的终端和连接的安装施工

1)配线接续设备

综合布线系统的配线接续设备，主要是建筑群配线架(CK)、建筑物配线架(BD)和楼层配线架(FD)以及其它配线接续设备(如交接箱等)。在上述配线接续设备上终端连接时，应注意以下几点要求：

在缆线终端连接前，应首先整理缆线在设备上敷设状态，要求路径合理、布置整齐、缆线的曲率半径符合规定。所有缆线应用塑料扎带捆扎、松紧适宜，并固定在设备中的走线架上或线槽内，以防缆线不合理的移动或受到外力损伤。

按照缆线终端顺序，剥除每条缆线的外护套，在剥除缆线外护套时，必须符合以下规定，以保证施工质量。

①剥除缆线外护套必须采用专用工具施工操作，不得采用剪刀剪，以免操作不当损伤缆线的绝缘层，影响缆线的电气特性而合传输质量下降。

②应按规定剥除缆线的外护套长度，为了保持每对对绞线的扭绞状态不致变化，剥除外护套的长度不宜过长，根据缆线类别的不同有所区别，要求五类线的非扭绞长度不应大于13mm，三、四类线的非扭绞长度不应大于25mm。剥除缆线外护套的长度也不宜过短，应有足够的非扭绞长度，以便终端连接。

③当缆线剥除外护套后，要立即对非氯绞的导线进行整理，成对分组捆扎，以防线对分散错乱，尽量保持对与未除去外护套臆的状态一致，保证缆线的电气特性不变。

进行缆线终端连接时，必须按照规定要标施工操作。由于综合布线系统的配线接设备具有高密度等特点，目前，缆线的终端连接方法均采用卡接方法。在卡接时应注意以下几点：

①必须采用专制卡接工具进行卡接,卡接中的用力要适宜,不宜过猛,以免造成接续模块受损。

②应按照缆线的色标顺序进行弹簧端，不得混乱而产生线对颠倒或错接。如发生错误需要改接时，应用专用工具将导线从接线缝中拉出再按正确的顺序重新卡接，在拆除重新改接过程中要注意拉力不应过猛，以免损伤导线而形成断线。

③卡接导线后，应立即清除多余线头，不得在接续模块中留存，并要检查导线是否放准，有无变形或可疑之外，必要时需重新施工。

卡接接续方式是目前比较先进的连接技术，它具有接续速度快、连接质量好、施工简便和节约材料等优点。其接续过程是用接续的专用工具把导线压嵌入接续模块的接续簧片缝中，导线的绝缘层被簧片割开( 又称绝层位移)，露出导线金属导体，使嵌入接续簧片的两个接触面之间，由于簧片与导线形成一定的倾斜角度，使金属导体的表面除受接续簧片的正常回复力的压力外，同时还因簧片产生扭转力的作用，形成与外界空气隔绝的不暴露接触点。保证导线终端连接的电气接触永久性和机械连接完整性。由于这种卡接接续方式不需焊接、不用螺条，也不剥除导线的绝缘层，且不会因空气氧化和机械振动而发生腐蚀。所以连接牢固可靠，电气性能经久不变，使用效果较好。

综合布线系统的各种配线接续设备，是智能化建筑中的重要环节，如果在配线接续设备缆线终端连接施工中存在后患，将使综合布线系统难以发挥应有的作用，智能化建筑也将难以真正成为智能化而形成虚设。因此，在缆线终端连接后，必须对配线接续设备等进行全程测度，以便判定工程的施工质量，如有故障，应正确迅速地排除，以保证综合布线系统能正常运行。

2)通信引出端(信息插座)和其它附件

综合布线系统的各种终端连接硬件较多，其中主要是RJ45信息插座和插头，缆线在这些连接硬件终端连接时，应遵照以下规定。

目前综合布线系统所用的信息插座品种较多，但不论那个品种，其核心部件都是模块化插座孔和内部连接件。现以RJ45的信息插座和RJ插头为例，模块化插座孔采取整体锁定方式，内部连接件的簧片接触点采用镀金，因此，模块化插座孔使模块化插头与内部连接件的簧片保持可靠的电连接。当将插头继续插入，使插座孔与插头之间的接触面增大，产生最大抗拉拔强度，电连接得到进一步加强而接触可靠。为此，在安装施工前，必须对插座的内部连接件检查，做好固定线的连接，以保证电连接的完整无缺。如果连接不当，有可能增加链路衰减和近端串音等问题。

对绞线在信息插座(包括插头)上进行终端连接时，必须按缆线的色标、线对组成以及排列顺序进行卡接。如为RJ45系统的连接硬件，其色标和线对组成及排列顺序应按EIA/TIA T58A或T568B的规定办理。

对绞线对称电缆与RJ45信息插座采取卡接接续方式时，应按先近后远，先下后上的接续顺序进行卡接。如与接线模块卡接时，应按设计规定或生厂家要求进行施工操作。

当综合布线系统采用屏蔽电缆时，要求在安装施工中，将电缆屏蔽层与连接硬件终端处的屏蔽罩有可靠接触，一般是缆线屏蔽层与连接]硬件的屏蔽罩形成3600圆周的接触，它们之间的接触长度不宜小于10mm。

3)各类跳线的成端

在综合布线系统中各种配线架的设备上均有各种接续模块和连接附件。因此，在上述设备上需进行跳线(有时称跨接线)成端连接。其具体要求如下：

各类跳线(包括电缆)和接插硬件瞳必须接触良好，连接正确无误、标志清楚齐全。跳线选用的类型和品种均应符合系统设计要求。

各类跳线长度应符合设计要求，一般对绞线电缆的长度不应超过5m。

3.5.4 光缆施工敷设

1.光缆施工敷设的一般要求

(1)必须在施工前对光缆的端别予以判定并确定AB端，A端就是枢纽的方向，B端是用户一侧，甫设光缆的端别应方向一致，不得使端别排列混乱。

(2)根据运到施工现场的光缆情况，结合工程实际，合理配盘与光缆敷设顺序相结合，应充分利用光缆的盘长，施工中宜整盘敷设，以减少中间接头，不得任意切断光缆。管道光缆的接头位置应避开繁忙路口或有碍于人们工作和生活处，直埋光缆的接头位置宜安排在地势平坦和地基稳固地带。

(3)光纤的接续人员必须经过严格培训，取得合格才准上岗操作。光纤熔接机等贵重仪器和设备，应有专人负责使用、搬运和保管。

(4)在装卸光缆盘作业时，应使用叉车或吊车，如采用跳板时，应小心细致从车上滚卸，严禁将光缆盘从车上直接推落到地。在工地滚动光缆盘的方向，必须与光缆的盘绕方向(箭头方向)相反，其滚动距离规定在50m以内，当滚动距离大于50m时，应使用运输工具。在车上装运光缆盘时，应将光缆固定牢靠，不得歪斜和平放。在车辆运输车速宜缓慢，注意安全，防止发生事故。

(5)光缆如采用机械牵引时，牵引力应用拉力计监视，不得大于规定值。光缆盘转动速度应与光缆布放速度同步，要求牵引的最大速度为10m/min，并保持恒定。光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣、扭转或小圈。牵引过程中不得突然启动或停止，应互相照顾呼应，严禁硬拉猛拽，以免光纤受力过大而损害。在敷设光缆全过程中，应唯光缆外护套不受损伤，密封性能良好。

(6)光缆不论在建筑物内或建筑群间敷设，应单独占用管道管孔，如利用原有管道和铜习导线电缆合用时，应在管孔中穿放塑料子管，塑料子管的内径应为光缆外径的1.5倍，光缆在塑料子管中敷设，不应与铜习导线电缆合用同一管孔。在建筑物内光缆与其它弱电系统的缆线平行敷设时，应有一定间距分开敷设，并固定绑扎。

2.光缆的敷设

在综合布线系统中光缆敷设有建筑物内主干光缆和建筑群间主干光缆两种情况。

建筑物内主干光缆的敷设

建筑物内主干光缆敷设的基本要求与电缆敷设相似。光缆敷设的施工方式同也有两种，一种是由建筑的顶层向下垂直布放，另一种是由建筑的底层向上牵引，通常采用向下垂直布放的施工方式，只有整盘光缆搬到顶层有较大困难或有其它原因时，才采用由下向上牵引光缆的施工方式。具体施工方法的细节与电缆敷设相似。现将光缆敷设中需要注意的几点要求列在下面：

1)建筑物内主干布线子系统的光缆一般装在电缆竖井或上升房中，它是从设备间至各个楼层的交接间(或称接线间)之间敷设，成为建筑中的主要骨干线路和。为此，光缆应敷设在槽道内(或桥架)和走线架上，并应排列整齐，不庆溢出槽道或桥架。槽道(桥架)和走线架的安装位置应正确无误，安装牢固可靠。为了防止光缆下垂或脱落(尤其是光缆徒工直敷设段落)，在穿越每个楼层的槽道上、下端和中间，均应对光缆采取切实有效的固定装置，例如用尼龙绳索、塑料带捆扎或钢制卡子箍住，使光缆牢固稳定。

2)光缆敷设后，应细致检查，要求外护套完整无损，不得有压扁、扭伤、折痕和裂缝等缺陷。如出现异常，应及时检测，予以解决。如有缺陷或有断纤现象，应检修测试合格后才能允许使用。

3)光缆敷设后，要求敷设的预留长度必须符合设计要求，在设备端应预留5-10m，有特殊要求的场合，根据需要预留长度。光缆的曲率半径应符合规定，转弯的状态应有尽有圆顺，不得有死弯和折痕。

4)在建筑内同一路由上如有其它弱电系统的缆线或管线时，光缆与它们平行或交叉敷设，应有一定间距要分开敷设和固定，各种缆线间的最小净距应符合设计规定，也可参照电缆与其它管线的最小净距办理，以保证光缆安全运行。

5)光缆全部固定牢靠后，应将建筑内各个楼层光缆穿过的所有槽洞、管孔的空隙部分，先用油麻封堵材料堵塞密封，再加堵防火堵料等防火措施，以求防潮和防火效果。

3.光缆的接续和终端

(1)光缆连接的类型和施工内容

光缆连接是综合布线系统工程中极为重要的施工项目，按其连接类型可分为光缆接续和光缆终端两类。它们虽然都是光缆连接形成光通路，但有很大区别。光缆接续是光缆互相直接连接，中没有任何设备，它是固定接续；光缆终端是中间安装设备，例如光缆接线箱[(LIU)又称光纤互连装置、光缆接续箱]和光缆配线架[(LGX)又称光纤接线架]，光缆的两端分别终端连接在这些设备上，利用光纤跳线或连接器进行互连或交叉连接，形成完整的光通路，它是活动接续。因此，它们的施工内容和技术要求也各有其特点和规定，由于在任何一个综合布线系统中，如果采用光缆传输系统时，必然有上述两种光缆连接，在施工中必须按设计要求和有关操作规程进行，以保证光缆能下正常使用。

光缆接续的施工内容应包括光纤接续、铜导线、金属护层和加强芯的连接，接头损耗测量、接头套管(盒)的封合安装以及光缆接头的保护措施的安装等。上述施工内容均应按操作顺序顺次进行，以便确保施工质量。

光缆终端的施工内容一般不包括光缆终端设备的安装。主要是光缆本身弹簧端部分，通常是光缆布置(包括光缆终端的位置)、光纤整理和连接器的制作及插铜导线、金属护层和架强芯的终端和接地等施工内容。

由于目前国内外生产厂商提供的光缆终端设备在产品结构和连接方式上有所区别，其附件也有些不同。因此，在光缆终端的施工内容会有些差别，应根据选用的光缆终端设备和连接硬件的具体情况予以调整和变化，也不可能与上面叙述完全一致。

(2)光缆连接施工的一般要求

光缆不论采用什么建筑方式，在光缆接续和终端的施工前，都应注意以下的一般要求。

1)在光缆连接施工前，应核对光缆的规格及程式等，是否与设计要求相符，如有疑问时，必须查询清楚，确认正确无误才能施工。

2)对光缆的端别必须开头检验识别，要求必须符合规定。光缆端别的识别方法是面对光缆截面，由领示色光纤为首(领示色规定应根据生产厂家提供的产品说明书或有关标准规定)，按顺时针方向排列时为A端，相反为B端。如光缆中有铜导线组时，铜导线组端别识别方法应与光纤端别的识别规定一致。经核对光纤和铜导线的端别均正确无误后，应近顺序进行编线，并作好永性标记，以便施工和今后维修检查。

3)要对光缆的预留长度进行核实，应根据光缆接续和光缆终端位置比较合理的前提下，要求在光缆接续的两端和光缆终端设备的两侧，预留的光缆长度必须留足，以利于光缆接续或光缆弹簧对端。按规定预留在光终端设备两侧的光缆，可以预留在光终端设备机房或电缆进线室，视具体情况而定。预留光缆应选择安全位置，当处于易受外界损伤的段落时，应采取切实有效的保护措施(如穿管保护等)。

4)光缆接续或终端前，应检查光缆(在光缆接续时应检查光缆的两端—)的光纤和铜导线(如为光纤和铜导线组合光缆时)的质量，在确认合格后方可进行曲接续或终端。光纤质量主要是光纤衰减常数、光纤长度等；铜导线质量主要是电气特性等各项指标。

5)由于光缆接续和光缆终端都要求光比利时端面极为清洁光亮，以确保光纤连接后的传输特性良好。为此，对光缆连接时的所在环境，要求极高，必须整齐有序、清洁干净。在室内应是干燥无尘、温度适宜清洁干净的机房中；在屋外应在专用光缆按续作业车或工程车内，如因具体条件限制，也应在临时搭制的帐篷内进行施工操作，严禁在有粉尘的地方或毫无遮盖的露天进行作业。在光缆接续和终端过程中应特别注意防尘、防潮和防震。光缆各连接部位和工具及材料均应保持清洁干净，施工操作人员在施工作业过程中应穿工作服、戴工作帽，以确保连接质量和密封效果。对于采用填充材料的光缆，在光缆连接前，应采用专专制的清洁剂等材料去除填充物，并应擦洗干净、整洁，不得留有残污和遗渍，以免影响光缆的连接质量。在施工现场对光缆整理清洁过程中，严禁使用汽油等易燃剂料清洁，尤其在室内更不应使用，以防止发生火灾。

在室外的光缆接续工作时，如逢不适宜操作的风、雷、雨、雪等潮湿多尘的天气，必须立即停止施工，以名影响光纤接续质量。

在室外光缆接续应连续作业，以确保光纤接续质量良好，当日确实无法全部完成 光缆接头时，应采取切实有效的保护措施，不得使光缆内部受潮或受外力损伤。

6)光缆连接施工的全过程，都必须严格执行操作规程中规定的工艺要求。例如在切断光缆时，必须使用光缆切断器切断，严禁使用钢锯，以免拉伤光纤；严禁用刀片去作光纤的一次涂层，或用火焰法缆外护套时，应根据光缆接头套管的工艺尺寸要求开剥长度，不宜过长或过短，在剥除外护套过程中不应损伤光纤，以免留有后患。

7)光纤执着续的平均损耗、光缆接头套管(盒)的封合安装以及防护措施等都应符合设计文件中的要求，或有关标准的规定。

(3)光缆的接续

光缆的接续包含有光纤接续、铜导线(如光电组合光缆时)、金属护层和加强芯的连接、接头套管(盒)的封合安装等。在施工时庆分别按其操作规定和技术要求执行，具体内容如下所述。

1)光纤接续

目前晚纤接续有熔接法、粘接法和冷接法，一般采用熔接法。无论选用那种接续方法，为了降低连接损耗，在光纤接结的全部过程中应采取质量监视。具体监视可参见《电信网光纤数字传输系统工程施工及验收暂行技术规定》(YDJ44-89)中的规定，在光纤接续中应按以下要求。

(A)在光纤接续中应严格执行操作规程的要求，以确保光纤接续的质量。光纤接续采用熔接法。

(B)使用光纤熔接前，应严格遵守厂家提供的使用说明书及要求，每次熔接作业前，应将光纤熔接机的有关部位清洁干净。

(C)在光纤熔接前，必须将光纤羰面按要求切割，务必合格，才能将光纤进行熔接。在光纤接续时，应按两端光纤的排列顺序，一一对应接续，不得接错。

(D)在光纤接续的全过程，尤其是使用的光纤熔接机缺乏接续质量检验功能、或有检验功能但不能保证光纤接续质量时，应在接续过程中使用光时域反射仪(OTDR)进行监测，务必使光纤接续损耗符合规定要求(必要时，在光纤接续中每道工序完成后测量接续损耗)。

(E)熔接完成并测试合格后的光纤接续部位，应立即做增强保护措施。目前增强保护方法有热可缩管法，套管法和V型槽法，较常用的是热可缩管法，采用热可缩管加强法保护时，要求加强管引缩均匀，管中无气泡。

(F)光纤接续的全过程的光纤护套、涂层的去除、光纤端面切割制备、光纤熔接、热可缩管的加强保护等施工作业，应边疆完成，不得任意中断。使光纤边疆程序完整而正确实施，确保光纤接续质量优良。

(G)光纤全部连接完成后，应按下列要求将光纤接头固定和光纤余长收容盘放。

光纤接续应按顺序排列整齐、布置合理、并应将光纤接头固定，光纤接头部位应平直安排不应受力。

根据光缆接头套管(盒)的不同结构，按工艺要求钭接续后的光纤收容余长盘诱在骨架上，光纤的盘绕方向应一致，松紧适度 。

余长的光纤盘绕弯曲时的曲率半径应天于厂家规定的要求，一般收容的曲率半径不应小于40mm。光纤收容余长的长度不应小于 1.2m。

光纤盘留后，按顺序收容，不应有扭绞受压现象，应用海绵等缓冲材料压住光纤形成保护层，并移放放接头套管中。

光纤接续的两侧余长应贴上光纤芯的标记，以便今后栓测时备查。

光纤接续损耗值应符合设计要求和表中的规定

2)铜导线、金属护层和加强芯的连接

铜导线、金属护层和加强芯的连接应分别符合以下各自的技术要求。

(A)铜导线的连接

如光缆内有铜导线时，应按下要求：

铜导线的连接方法可采用绕接、焊接或接线子连接几种，有塑料绝缘层的铜导线应采用全塑电缆接线子接续。

铜导线线接续点距光缆接头中心10cm 左右，允许偏差±10mm。有几对铜导线时，可分两排接续。

对远供用的铜导线，在接续后应测试直流电阻、绝缘电阻和绝缘耐压强度等，并检查铜导线接续是否良好。

直埋光缆中的铜导线接续后，应测试直流电阻、绝缘电阻和绝缘耐压强度等，并要求符合国家标准有关通信电缆铜导线电性能的规定。

(B)金属护层和加强芯的连接

金属护层和加强芯的连接应按下列要求：

光缆接头两侧综合护套金属护层(一般为铝护层)在接头装置处应保持电气连通，并应按规定要求接地，或按设计要求处理。稆护层的连(引)线是在铝护层上沿光缆轴向开一个2.5cm的纵口，再拐900弯开1cm长，呈“L”状的口，将连接端头卡子与铝护层夹住并压接，再聚氯乙烯胶带绕包固定。

加强芯是根据需要长度截断后，再按工艺要求时连接。一般是将两侧加强芯(不论是金属或非金属材料)断开，再固定在金属接头套管(盒)上。加强芯连接方法和在接头盒上一样采用压接，要求牢固可靠，并互相绝缘。如是金属接头套管，在共外面应采热可缩管或塑料套管保护。

3)接头套管(盒)的封合和安装

光缆接头套管(盒)的封合安装，应符合以下要求：

(A)光缆接头套管的封合应按工艺要求进行。如为铅套管封焊时，应严格控制套管内的温度，封焊时应采取降温措施，要保证光纤被覆层不会受到过高温度的影响。

(B)光缆接头套管若采有热可缩套管时，加热顺序应由套管中间向两端依次进行烘烤，加热应均匀，热可缩管冷却后才能搬动，要求热可缩套管的外形圆整、表面美观、无烧焦等不良现象。

(C)光缆接续和封合全保完毕后，应测试和检查有无问题，并作记录备查。如需装地一引出时，注意安装工艺必须符合设计要求。

(D)管道光缆接头应放在人孔正上方的光缆接头托架上，光缆接头预留余缆应盘成“O”型圈紧贴人孔壁，用扎线捆扎在人孔铁架上固定，“O”型圈的曲率半径不得小于光缆直径的20倍。

(E)直埋光缆接头应平放于接坑中，其曲率半径不得小于我缆直径的20们。坑认错 (即光缆接头下面)应铺垫100mm细土或细砂，并平整踏实，接头上面应覆盖厚约200mm 的细土或细砂，然后在细土层上面覆盖混凝土盖板或完整的砖块，以保证光缆和光缆接头。

目前，国内外生产厂家生产的光缆接头盒品种较多，适用于管道、直埋和架空等室外各种场合，也有用于室内的。光缆接头盒的外形一般有平卧式和竖立式等多少多种，盒体结构是采用对半开启式机械压接密封，在使用过程中只需更换密封件，盒体即保重复使用。晚接头盒有直通(2个端口)和分支(4个端口)，如仅需3个端口，不用的端口可堵塞。盘留余纤的储纤盘有翻转式、翻转层叠式或旋转式(又称扇式)和抽屉式等多种。光缆接头盒容纳光纤可从2芯到96芯，甚至更多芯数。由于光缆接头盒型号、结构、容纳光纤的芯数等各有不同，其外形尺寸也不一样，这些光缆接头盒都应具有安装简单、实用可靠、适应性强等特点。在选用时，应根据光缆的芯数，光缆外径和光缆敷设方式以及使用的场合来考虑。

这些光缆接头盒由于安装方式的不同，其安装附件也有区别，例如在电杆上安装时，需配有钢箍、螺钉、光缆接头盒托架等安装软件。在管道人孔或手孔中以及直埋光缆接头坑内安装时，需配备光缆接头号盒外面的安装紧固件等附件。

(4)光缆的终端

1)光纤终端的连接方式

综合布线系统的光缆终端一般都在设备上或专制的终端盒，在设备上是利用其装设的连接硬件，如耦合器、适配器等器件，使光纤互相进行连接。终端盒则采用光缆尾纤与盒内的光纤连接器连接。这些光纤连接方式都是采用活动接续，分为光纤交叉连接(又称光纤跳接)和光纤互相连接(简称光纤互连，又称光纤对接)两种。现分别叙述其特点和具体情况。

(A)光纤交叉连接与铜导线电缆在建筑物配线架或交接箱上进行跳线是基本相似的，它是一种以允缆终端设备为中心，对线路和进行集中和管理的设施。上报是为了便于线路维护管理而考虑设置，既可简化光纤连接，又便于重新配置、新增或拆除线路等调整工作。在需要调整时，一向采用两端均装有连接器的光纤跳线或光纤跨接线，在终端设备上不安装 的耦合器、适配器或连接器面板进行插接、使终端在设备上的输入和输出 光缆互相连接，形成完整的光通路。这些光缆终端设备较多，有光缆配线架(LGX )、光缆接线箱(又称光缆连接盒、光缆端接架、光缆互连单元(LIU)和光缆终端盒 等多种类型和器种，它们的规格和敷设方式等来考虑 。

(B)光纤互相连接

光纤互相接简称光纤互连，又称光纤对接，它是综合布线系统中较常用的光纤连接方法，有时它也可作为线路管理使用。它的主要特点是直接将来自不同的光缆的光纤，例如分别是输入端和输出端的光纤；通过连接套箍互相连接，在中间不必通过光纤跳线或光纤跨接线连接。因此，在综合布线系统中如果不是考虑对线路进行经常性的调整工作时，当要求降低光能量的损耗，常常使用光纤互连模块，因为光纤互相连接的光能时损耗远比光纤交叉连按要小。这是由于光纤互相连接中光信号只通过一次插接性连接，而在光纤交叉连接中，光信号需要通过两次插接性连接，且有一段跳线或跨接线的损耗。但是应该说两者相比，各有其特点和用途，光纤交叉连接在使用时较为灵活，但它的光能量损耗会增加一倍。光纤互相连接是固定对应连接，灵活运用性差，但其光能量损耗较小，这两种连接方式应根据网络需要和设备配置来决定选用。

这两种连接方式所选用的连接硬件，均有用作插接连接器的光纤耦合器(如ST耦合器)、固定光纤耦合器的光纤连接器面板或嵌板等装置，以及其它附件。此外，还有识别线路的标志，这些都是再光纤终端处必须具备的元器件。具体数量的配置和安装方法因生产厂家的产品不同而有区别，在安装施工时必须加以熟悉和了解。

2)光缆终端的基本要求

光缆和光纤终端是综合布线系统工程的重要项目，必须符合以下基本要求。

在光缆终端的设备机房内，光缆和光缆终端接头的布置应合理有序，安装位置应安全稳定，其附近不应有可能损害它的外界设施，例如热源和易燃物质等。

为保证连接质量，从光揽终端接头引出的尾巴光缆或单芯光缆的光纤所带的连接器，应按设计要求和规定插入光纤配线架上的连接硬件中。如暂时不用的光纤连接器，可以不插接，单应在连接器插头端盖上塑料帽，以保证其清洁干净。

光纤在机架或设备内(如光纤连接盒)，应对光纤接续予以保护。光纤连接盒有固定和活动两种方式(如抽屉式、翻转式、层叠式和旋转式等)，不论在哪种储纤的装置中，光纤盘绕应有足够的空间，都应大于或符合规定的曲率半径，以保证光纤正常运行。

利用室外光缆中的光纤制作连接器时，其制作工艺要求应严格按照操作规程执行，光纤芯径与连接器接头的中心位置的同心度偏差，应达到以下要求(采用光显微镜或数字显微镜检查)：多模光纤同心度偏差应小于或等于3μm;单模光纤同心度偏差应小于或等于1μm。

此外，其连接的接续损耗也应达到规定指标。如上述两项不能达到规定指标，尤其是超过光纤接续损耗指标时，不得使用，应剪掉接续重新制作，务必合格才准使用。

所有的光纤接续处(包括光纤熔接或机械接续)都应有切实有效的保护措施，并要妥善固定牢靠。

光缆中的铜导线应分别引入业务盘或远供盘等进行终端连接。金属加强芯、金属屏蔽层(铝护层)以及金属铠装层均应按设计要求，采取接地或终端连接。要求必须检查和测试上述措施是否符合规定。

光纤跳线或光纤跨接线等的连接器，在插接入适配器或耦合器前，应用沾有试剂级的丙醇酒精的棉花签擦拭连接器插头和耦合器或适配器内部，进行清洁干净，才能插接。并要求耦合器的两端插入的ST连接器端面在其中间接触紧密。

3.5.5 系统测试

综合布线系统安装完毕后，应按《UTP测试标准》(TSB67)及《建筑与建筑群综合布线系统工程施工及验收规范》(CECS89：97)及《验证五类布线系统可支持千兆位应用的现场测试标准》提出的技术规范要求进行全面的系统测试，项目及其指标如下：

铜缆：应按主干及水平子系统分别进行测试，进行水平子系统的测试时，既要测基本链路的指标，也要测其信道指标。

铜缆的测试项目如下：

(1)连线图测试

(2)长度测试

(3)衰减测试

(4)近端串扰测试

(5)衰减串扰比(ACR)测试

必须对信息点进行100%的测试，测试指标要求如下：

连线图测试结果无反接、绕接、线对分离及其它接线错误。

长度测试结果基本链路长度小于94米，信道长度小于100米。

测试指标要求如下表

综合布线系统数据电缆必须满足或高于以下指标：

综合布线系统数据电缆连接设备必须满足或高于以下指标：

综合布线系统数据信道测试应满足或高于以下指标：

综合布线系统数据永久链路测试应满足或高于以下指标：

综合布线系统数据链路延迟和延迟偏移测试应满足或高于以下指标：
