第1章公司对本工程的承诺

第1节总承诺

我公司如能中标承建某市某河防洪治河工程低山二段，都将把本项目作为2002年重点工程加以对待，公司副总经理挂帅任项目经理，组建一个有丰富施工管理经验，有高度责任心的项目领导班子，组织一批技术精湛、施工经验丰富的施工队伍参加本工程施工，通过严谨而科学的施工组织设计，全面又系统的制度化管理，忠实履行合同，严格贯彻执行“质量第一、安全第一”的质量方针，坚持一流的工程质量，一流的文明施工、一流的安全措施、一流的服务态度，令业主满意，创精品奉献社会。

质量承诺:

工程质量总目标为“优良工程”，单位工程质量达到优良标准，分部工程全部优良。

按优良工程质量进行施工管理，严格按照国家颁发的《水利水电建设工程验收规程》和《堤防工程施工质量评定与验收规程》进行施工和验收。

第2节工期承诺

确保在招标文件要求的工期180天内完成招标规定的全部工程项目并力争再提前。公司将将于2002年10月15日开工，将于2003年4月12日完工（提前3日历天），我公司将充分发挥现有的管理优势，以业主利益为重，项目总工期绝不超过甲方下达的任务要求，绝不拖延；如果不能按期完工，我公司愿接受合同条款中有关罚则。

第3节安全、文明施工承诺

加强安全管理与教育：安全第一、预防为主。按广东省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部一标三规范组织施工。

我们将与建设方携手合作，共建文明工地，创造一个优美、整洁的施工环境，严格按建设局的文件执行，达到文明样板工地标准。

第4节管理承诺

按ISO9002系列标准规范项目管理，开发和使用先进施工工艺，利用国际流行的P3项目管理软件作为本工程的核心管理工具，同建设单位、监理单位、质监单位、安监单位、设计单位等有关部门建立良好的合作关系，严密组织，精心操作，确保工程项目优质、低耗、安全、文明、高速完成。

第5节工程资金承诺

我公司资金实力雄厚，如能中标，愿意接受招标文件中规定的工程资金付款方式，在施工过程中，我单位保证不因资金问题而延误工期，若因资金不足而延误工期，我单位接受合同条款中有关罚则，直至无条件退场。

第2章编制说明

第1节编制依据

深圳市龙岗河防洪治河工程低山二段有关施工招标文件，深圳市龙岗河防洪治河工程低山二段有关图纸设计及资料。

现行的水利水电工程施工与验收规范、规程和标准，深圳市以及广东省有关建筑工程质量和安全的规定。

我公司ISO9002质量保证体系的有关文件，我公司现有施工力量和技术装备情况和我公司在其他类似工程施工中总结的经验。

我公司合作技术力量和行业资源、专业厂商、材料供应商。

根据本工程特点、勘察现场所了解的具体情况和施工环境、施工条件分析。

第2节编写原则

坚决遵照招标文件各项标准和条款要求。

认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律，严格执行施工程序和合同规定的工程竣工工期，严格遵守设计规范、施工规范和验收标准。

采用流水交叉施工方法和网络计划技术组织有节奏、均衡和连续施工；坚持先进性、科学性、经济性与实事求是相结合。

坚持“质量第一，安全第一”，在安全生产的原则下，推行ISO9000标准化管理和实行安全生产责任制；坚持对施工过程严密监控、动静结合、科学管理的原则。

实行项目法管理，通过对劳力、设备、材料、资金、技术方案和信息的优化处置，实现造价、工期、质量目标效果。

实行施工、设计和建设单位三结合，做好施工部署，一切忠实业主，一切听从业主：言必行，行必成，标书中的承诺将是东深工程公司（以下简称投标人或本承建商）明天忠实不渝的行动准则。

贯彻“勤俭节约”的方针，合理布置好施工现场，组织好文明施工。

充分利用现有机械设备，扩大机械化施工范围，减轻劳动强度，提高劳动生产率；使用计算机辅助工程项目实现质量、工期和造价的控制。

积极利用新技术、新工艺、新材料，科学地确定施工方案。

第3节编制说明

在认真、全面系统地阅读招标文件的基础上，深刻领会和贯彻业主意图及业主对承建商的各项要求。

在认真采集信息和收集编标资料的基础上，针对本工程特点，并结合本承包商多年来在同类或类似工程中的施工实践，本着求是的科学态度和忠实业主、服务业主的宗旨，编制本工程投标书。

编写本投标书不仅是为了投标评标的需要，而且也将是施工生产的重要依据。为此，承建商在编制标书的指导思想上及中标后的施工实践中，都将积极推广和运用新材料、新技术、新工艺、新成果；统筹兼顾，科学管理，坚持“业主至上，质量第一”的服务宗旨；向业主呈交一份优秀的答卷。

本投标者真诚期望在公平、公正、择优竞争原则基础上—举获胜中标，为新会水利事业的进一步发展做出始终不懈的努力和应有的积极贡献。

本投标书各章、节为一有机的整体，互为联系、互为依存、互为解释、互为补充，标书中各章的标题仅起提示和引导作用。

业主要求本投标单位提供补充资料，澄清或解释某些问题，本投标单位将坚决按照业主的要求以书面或答辩的形式及时提供。

为保证本文件在施工中得以实行，参与本文件编写的人员均为施工班组人员，保证“现在写到”将在“以后做到”。

本施工组织设计作为投标文件之一呈报业主，如若中标，我司将以本文件作为指导施工的法律文件，并在业主、设计方、监理方的指导下进一步规范、完善执行。

第3章工程概况

第1节自然环境

1、工程概况

某市某区某河防洪治河工程低山二段，位于某市某区某镇低山村。工程桩号为0+909.37～2+156.43。本招标段设计见图纸，工地所在区地震烈度为七度，基础地质情况见工程地质资料和有关设计文件。工程防洪设计标准为百年一遇，工程等级为三等，相应的堤防工程及河上交叉建筑物均按三级建筑物设计。施工导流的洪水标准为枯水期五年一遇。

主要工程量一览表

2、水文、地质质料

水文资料

某河属明显的雨源型河流，其径流量、流量、洪峰与降雨量密切相关，雨季雨量约占全年雨量的80％，降水强度大，暴雨多，易造成流域性洪涝灾害，干旱季节雨量小，沿岸工厂、企业较多，生产、生活污水大部分未经处理直接排放于河内，造成河水严重污染，水呈灰黑色，水质差。地下水类型主要为第四系松散堆积物孔隙水，次为基岩裂隙水，主要接受大气降雨补给。

工程地质

本段全长2136.43m，河流流向由东向西，再转向北流入油坑口段，其形态呈“U”字型，河流面宽46～180m，沙洲发育，河流的南岸和东岸地形高于北岸和西岸，河流的北岸和西岸地形平坦开阔，地势平缓，高程以28.0～32.0m为主，种植蔬菜，少量工厂为主，河流南岸和东岸以丘陵山地地形地貌，南岸厂区为主。

根据钻探揭露，从上至下为人工填土（Q4s）、第四系冲积层（Q4al）、石炭系下统大塘阶测水段下段（C1dca）和燕山期第三期侵入体（r52（3）），现叙述如下：

人工填主（Q4s）

浅黄色、褐黄色、紫色等，主要为素填土：粉质粘土、粘土、粉砂、砂砾石夹碎石块等，可～硬塑，结构松散，主要分布于本段的两头，层厚0.8～4.5m，底板标高变化在23.90～29.80m之间，在ZK4和ZK88进行标准贯入试2次，击数5～13击。

第四系冲积层（Q4al），本层可分为三层，从上而下：

① 粉质粘土

含粉土、粉砂，褐黄～褐灰色，局部间夹粗砂、砾石、土质松散，粘性弱，易碎，渗水性强，本层分布于河流的左岸，16个钻孔均有揭露，厚度2.50～7.20m，底板标高变化在18.70～26.80m之间，该层采取原状土样7件，标准贯入试验7次，击数4－17击。

② 粉砂

浅黄～褐黄色，含粘土，蔬松、岩芯易碎，可塑，稍湿～饱和，见于ZK100、ZK95和ZK8号孔，厚1.80～2.50m，底板标高变化在24.30～26.72m之间，现场标贯试验1次，击数7击。

③ 主要为砾砂卵石

局部为粗砂砾，细、中、粗砂，含砾粘土，以灰白～褐黄色为主，砾石含量25～50％，次园，含水饱和，中密～密实，本层分布广泛，有19个钻孔见此层，层厚1.90～9.20m，层底标高变化在14.00～25.47m之间，采取原状样14件，现场标贯试16次，锤击数7～18击。

石炭系下统大塘阶测水段下段全风化砂岩（C1dca）

紫红～浅黄色、灰白色，顶部受风化呈质软，间夹砂质页岩，成分为石英，下部较硬、致密，岩芯呈柱状、块状，本层分布广泛，有17个钻孔见此层，层厚大于2.50m以上，现场标贯试9次，钴孔触探5次，标贯锤击数为5～16击。

燕山三期侵入体（r52（3））全风化花岗岩

紫红色、浅黄色、灰白色，见黑色班点状，长石、云母已风化呈粘土状，含石英砾，可～硬塑，中密～密实，岩芯呈柱状，手捏易碎，此层分布本段下游部位，9个钻孔有揭露，现场标贯试验4次，锤击数为13～28击，终孔触探2次。

第2节施工条件

本工程位于深圳市龙岗区，对外交通方便，材料均通过公路运至施工现场，施工现场临时道路需重新修筑。

施工用的石料除部分可利用开挖石料外，可在附近石料场购买后运至工地，砂料可在附近砂场购买，其余材料可在当地市场购买，风化土和粘土料在指定料场取土。各标段的施工道路尽量错开，减少相互干扰。

施工用电可就近从附近城镇电网接取：施工用水可就近抽龙岗河水或自来水解决。

各堤段施工场地较开阔，障碍不多，易于布置工棚和仓库以及材料堆场等。施工现场的“三通一平”由承包人负责。

第3节主要施工规范

在施工过程中，材料、设备、施工工艺和工程质量的检验和验收应符合国家和行业颁布的现行有效版本技术标准和规程规范规定的技术要求，以及省市有关指示。

当合同技术条款的内容与所引用的标准和规程规范的规定有矛盾时，以合同技术条款的规定或监理人指示为准。

本工程执行的技术标准和规程、规范工程执行（不限于）：

SL260—98《堤防工程施工规范》；

SL52—93《水利水电工程施工测量规范》；

SL/T225—98《水利水电工程土工合成材料应用技术规范》；

SD223—1999《水利水电建设工程验收规程》；

SL239—1999《堤防工程施工质量评定与验收规程》；

SL176—96《水利水电工程施工质量评定规程（试行）》；

SDJ249—88《水利水电基本建设单元工程质量等级评定标准》；

SD128—87《土工试验规程》；

GB175—92《混凝土结构工程施工及验收规程》；

SDJ207—82《水工混凝土施工规范》；

GB50204—92《混凝土结构工程施工及验收规程》；

GB50164—92《混凝土质量控制标准》；

GB1499—87《热轧钢筋》；

GBJ—6389《混凝土强度检验评定标准》；

JGJ63—89《混凝土拌和用水标准》；

JGJ18—96《钢筋焊接及验收规范》。

第4章施工组织管理与机构

第1节施工组织管理机构设置

我公司将组建一个专业结构合理、施工经验丰富的项目经理部。基层作业班组也有一批经验符合本工程要求、敢于打硬仗的施工班组长和工人。从组织上形成求真务实、团结协作的一体化管理网络体系。

项目经理部领导设置：

项目经理1人，主管本工程全面工作，对工程进度、工程质量、施工安全、文明施工和成本负责；

项目技术负责人1人，主管工程技术、深化设计、施工质量、施工安全等工作；

施工过程中，项目经理部将以项目法施工为核心，以优质、高速、安全、文明为主轴，不断优化生产诸要素、加强动态管理，科学组织、精心施工，大力推广先进施工技术，有效推选全面质量管理，坚持质量、安全两个保证体系，在创优质、安全、文明的条件下，确保各分区、各阶段工期控制目标，最终确保合同工期的实现与提前完成。

其项目管理机构形式如下：

工程施工组织管理机构图

第2节计划投入本合同的人员组成

1、拟投入本合同主要管理人员

拟投入本合同主要施工管理人员表

2、拟投入本工程有职称的技术人员

拟投入本工程有职称的技术人员名单

3、拟投入本工程五级以上技工人员名单

拟投入本工程五级以上技工人员名单

第3节项目主要管理人员施工简历

项目经理简历表

技术总负责人施工简历

主要人员简历表

主要人员简历表

主要人员简历表

主要人员简历表

主要人员简历表

主要人员简历表

第4节各部门主要管理职责

项目经理职责

对该工程实施全面管理，贯彻实施公司质量方针，全面负责本工程的施工任务，对下达的各项经济技术指标全面负责。

认真执行公司的各项决定和规章制度，确定现场管理机构的组成并配备人员，明确有关人员的职责，组织项目经理部开展工作。

及时、适当地做出项目管理决策，包括人事任免决策、重大技术组织措施决策、财务工作决策、资源调配决策、进度决策、合同签订决策及变更决策，对合同执行进行严格管理。

协调好与建设单位、设计单位、监理单位和地方主管部门等各方面的关系。

深入施工现场及时解决施工中出现的问题，确保工程质量。

技术负责人职责

全面负责工程上的技术问题处理，负责技术部、质安部领导工作。

开展技术咨询、搞好技术培训。不断加强本部人员的质量意识和安全意识的训练，提高技术业务素质。

组织图纸会审，技术交底，负责办理设计修改和技术变更核定手续。

建立工程施工档案资料积累制度，准确、真实、及时地编制各种报表。负责工程技术档案资料的收集、整理、保管工作。

负责开展创优工程组织、检查、督促和初评工作，领导技术革新、合理化建议活动。

施工部职责

在工程项目经理的领导下，负责班组的全面施工工作。制定各项计划、负责具体实施。

参加技术交底，指导施工操作人员施工，解决相关技术问题。

做好工点施工人员的调度，施工质量的控制及质量自检、互检的工作。

负责现场施工安全工作及文明施工具体事项检查落实工作。

认真落实本班组生产计划和施工任务，组织和安排好班组的生产，高产、优质、降耗、安全地完成生产任务。

技术部职责

在现场技术负责人的指导下，负责本工程项目的施工技术工作，做好施工方案的研究和落实、技术交底和施工图纸管理。组织班组进行生产，合理使用劳动力，按照各项计划完成任务。

学习、熟悉施工图纸，提出修改意见，并参加会审工作，组织工人按图施工。

参加研究、编制施工组织设计，降低成本及落实计划。指导材料质量配合比、施工操作等。

做好施工准备工作，排除生产操作中的障碍，为班组创造施工条件。

认真消除事故隐患，发生工伤事故要立即上报，保护现场，参加调查处理。

质安部职责

经常进行“保证安全生产，提高工程质量”的教育，掌握班组质量安全动态，搞好安全质量管理，实现安全生产“五无”，提高施工质量。

认真执行上级颁发的有关安全质量管理规定，协助施工员严格贯彻施工验收规范、规程和质量检验评定标准、安全管理评分标准。

对所监督的工程进行经常性的检查，及时发现问题，予以纠正，对出现的质量安全问题，视其情节轻重，有权责令返工整改或暂停施工，并越级上报。

负责落实“三检”制和分部工程质量评定，按照工艺操作规程和质量标准，帮助班组开展自检、互检。

贯彻执行有关安全技术规范劳动保护法规。进行工伤事故统计，分析和报告，参加工伤事故的调查和处理。

合同部职责

严格按照工程承包合同，及时检查合同的执行情况，将合同的执行情况及时向项目经理反应和通知各专业部门及各施工班组。

负责审查施工图纸是否符合招标图纸的内容，及时将变更的内容和变更可能对工程质量、进度和投资的影响向监理工程师单位汇报。

负责审核工程质量和进度是否符合合同要求，对符合合同要求的项目，负责具体的工程计量，并向监理工程师申请计量。

负责对监理工程师批准的工程量的汇总，并按照合同进行单价的套用和分析，并向监理工程师申请支付。

负责合同变更的落实和处理，在保证工程质量和进度的前提下，做到和监理工程师友好协商，满足合同的要求。

材料设备部职责

负责对业主提供物资的验收、储存、标识记录工作，对不合格物资进行隔离、储存、标识并向工程项目经理报告，及时处理；

负责对工地的施工机械的保管、发放和维修保养工作；

建立工地的材料和施工机械的台账，做到账物相符，保存好材料和机械的验收、维修和发放的记录；

负责工地的仓库防火、防盗、防潮、防变质等工作；

办公室职责

负责本工程施工人员管理工作，合理配置现场施工管理人员和劳动力，满足本工程人员需求。

做好现场财务管理工作，满足工程施工资金需求。

做好后勤保卫工作，做到安全文明施工。

第5章工程总体布置

第1节施工平面布置

1、平面布置原则

若我公司中标承建该工程，将根据本工程特点，工程总平面布置采用如下原则：

因地制宜，合理布置、集中管理，便于施工生产管理和生活安排。

不占或少占民用土地。

尽可能减少对周围居民的影响。

2、施工营地平面布置

由于本工程左岸空地较多，可以整平之后，进行施工区、生活区及工厂区的布置，生活区污水必须经过处理才能进行排放。

左右两岸均需设材料堆放场和砂浆搅拌系统。

施工现场相关设施建筑面积一览表

施工平面的详细布置见附图。

3、交通道路布置

对外交通道路

工程所在地位于深圳市龙岗区，现有市政公路可直达工地现场，对外交通极为方便。

场内临时施工道路

左右两岸沿线均设临时施工道路，并在桩号为1+665.00桩号设跨河临时道路连接两岸公路，跨河临时道路通过在江中预埋4根直径为2.0米的预制管，再填筑级配料形成路面，其余路面为泥结石路面，路宽均为4.0米。

本工程施工区域的施工临时道路要满足下列要求：

在施工期间负责管理、维修和养护道路。

修建道路应做好路基和路面的排水设施，进行洒水除尘，以使施工作业产生的扬尘公害减少至最低程度。

4、土（石）料场、弃碴场规划

1土（石）料场规划

确保所取材料符合工程设计质量要求，在施工前将土料送有关质量检测部门进行土壤分析，合格后方最终确定采用，在施工过程中亦注意做抽检工作，不合格的土料坚决不上堤。

所选料场能提供足够的数量，并具有满足进度要求的开挖工作面；

有比较便利的交通条件，并尽量可能减少运输距离，以降低造价；

在山体开挖时做到分层开采，挖除表面腐植土和不合格的土类，按土质的类别保留边坡，防止山体塌方。

本工程部分开挖石方可作为浆砌石护岸所用石方，不够部分在附近石料场购买。

料场生产时，我公司按规定做好料场排水设施的建设，防止水土流失；完工后，料场开挖面恢复植被。

2弃土场规划

弃土多为表土、腐植土、河道内开挖土方以及淤泥流砂，数量较多；根据施工现场地形地貌，我公司拟选择附近低洼地带或业主指定的弃土区作为弃土场，洼地填平后作耕地加以利用。弃土场选定后，报请监理机构批准。

表土和弃土堆弃时妥善处理，防止混入利用料中。

第2节水、电供应和施工照明

施工用水

本工程的施工地点都是在河道边，施工用水可就地取材，直接采用潜水泵从河水中抽取供施工之用，方便可靠。因施工管理需要，有生活福利区和施工工厂区，布置在低山村附近，它们的生活用水可直接采用自来水。

混凝土拌和主要采用河水，还可利用生活用水继续供水，保证混凝土拌和工作的继续，不影响工程的施工。在施工期间，选有经验的技术人员带领供水小组，负责施工区域和生活区供水及其设施的管理和维修工作。

考虑到生活区的干净卫生，整个区的生活污水和地面雨水采用暗埋混凝土管方式。施工工厂区及生活区污水必须经过处理后才能排入河流。

施工用电

根据《施工现场临时用电安全技术规范》中的有关规定，本工程施工现场临时用电采用架空电线配电线路的类型，架空电线由砼电杆（间距为25米设一支，逢转角设一支）敷设，采用电源中性点直接接地、工作零线与保护线分开，保护零线作重复接地的三相五线制。我方负责所有施工区和生活区的发电、输电线路及其全部配电装置和功率补偿装置的设计、施工、采购、安装、调试、管理和维修。我方将与当地供电部门协商就近搭接市电，电力不足部分采用柴油发电机发电补充。

施工工区用电采用水泥电杆架空线路，三相五线制供电。在施工区域沿线，每隔200米处设一个户外电箱。在生活区和施工工厂区，室内照明线路和动力线路分开布置，各自独立由一个总开关控制。小区配电采用树干式配电和水泥电杆街码配线。以应急需。

施工照明

根据施工现场电源输出端，我方负责所有施工区其全部配电装置和功率补偿装置的设计、施工、采购、安装、调试、管理和维修。施工现场，照明线路和动力线路分开布置，各自独立由一个总开关控制。另外，为了防止停电而影响正常施工和生活，专设备用电源，采用柴油发电机发电，以应急需。

在本工程施工期间，我方应负责设计、施工、采购、安装、管理和维修所有施工作业区的照明线路和照明设施。各区的最低照明度应符合下表规定来设计。

施工工厂区室外照明，各自分别集中控制，采用自整流高压汞灯，防水弯灯灯具。施工工厂区室内照明，按不同的照度要求和工作要求配置，在现场确定灯具的选型。

局部移动照明，采用特殊变压器低压供电(一般36V)，确保照明用电安全。

第3节通讯系统

在工程开工前，我方将与当地邮电部门协商，解决通向施工现场的通信线路和现场的邮电服务设施，在工地现场办公室安装程控电话一台，作为工地内部和对外通讯联系中心，对外通讯条件良好。施工期间我方部门经理以上，人手一台手提电话，施工员以上，人手一台BB机及与工地现场办公室直接联系的对讲机，使施工调度方便快捷。

第4节平面布置统一管理

项目经理部以施工平面为依据；随时掌握现场动态，经常进行检查、监督管理。未经批准，任何单位均不得在现场占用场地(包括停车)；不得在现场搭盖建筑物、构筑物，不得任意挖土或弃土，不得任意改移或拆除任何动力管线；不得任意挖开道路面和路基断绝交通；不得破坏水沟，堵塞排水管道；不得直接向临近区域排泄积水或废水。

所有临时设施必须按照施工平面图规划要求办，按质量标准办，不能够马虎凑合，降低标准。

施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。

运输及交通车辆要求按指定的道路进出停放，进场的大宗材料、构件、设备、机具要在规定进场时间和装卸作业期限完成，并在规定时间存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序。

砂石、钢筋、模板及其它经常性大宗施工材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。

特殊情况下，确需临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状。

对整个现场的布置和保持，管理人员要经常督促检查，并落到实处。施工临时设施使用结束后要负责及时拆除、清理恢复原状，达到人离场净。

第6章施工计划和各项施工准备

第1节施工总进度计划及工期控制

1、施工进度计划编制原则

严格执行基本建设程序，遵守国家法律、法令和有关规程规范。按招标文件规定的施工期间内完成本标段的所有施工任务。

力求缩短工程建设周期，对控制工程总工期的施工段和关键项目等应重点研究，采取有效的技术和安全措施。

按流水施工原则，各项目施工程序前后兼顾、衔接合理、干扰少、施工均衡。

采用平均先进指标，对复杂地基或受洪水制约的工程，宜适当留有余地。

在保证工程质量与施工总工期的前提下，充分发挥投资效益。

2、施工总进度计划横道图、网络图

各标段施工进度计划横道图及网络图见附页。

3、保证施工进度的措施

本工程一定要按照招标文件规定的时间内完成所有施工任务并具备投产能力。我公司将在保证质量和安全的基础上，确保施工进度，以总进度网络为依据，按不同施工阶段、不同专业工种分解为不同的进度分目标，以各项技术、管理措施为保证手段进行施工全过程的动态控制。

1进度的调控管理

按施工阶段分解，突出控制节点。

以关键线路和次关键线路为线索，以网络计划中心起止里程碑为控制点，在不同施工阶段确定重点控制对象，制定施工细则。达到保证控制节点的实现。

按施工单位分解，明确分部目标。

以总进度网络为依据，明确各个单位的分包目标，通过合同责任书落实分包责任，以分头实现各自的分部目标来确保总目标的实现。

按专业工种分解，确定交接时间。

在不同专业和不同工种的任务之间，要进行综合平衡，并强调相互间的衔接配合，确定相互交接的日期，强化工期的严肃性，保证工程进度不在本工序造成延误。通过对各道工序完成的质量与时间的控制达到保证各分部工程进度的实现。

按总进度网络计划的时间要求，将施工总进度计划分解为季度、月度和旬期进度计划。

由于建设方原因或不可抗力等因素造成施工进度滞后的，我们将按合同规定顺延工期，但我方将采取一切必要的措施（包括加大资源的投入）抢工期，力争把失去的时间夺回来。

2进度管理体系

职责划分

工作制度

每周项目部召开2次进度协调会议，解决进度实施中所遇到的各种问题及各实体公司的协调问题。

每周由项目经理会同甲方及监理公司召开专业间的协调会议，并形成会议纪要。

合同措施

经济措施

动态管理措施

3保证进度的技术措施

熟悉图纸。在开工前，组织有关技术人员认真学习设计图纸，通过图纸会审，对图纸不明确的地方及时征询设计人员的意见，从而达到熟悉图纸的目的。

以总进度计划为依据，编制四个阶段的结构进度计划、专业工程施工计划、装修工程计划。统筹安排各专业工种的交替施工，同时也作为控制分包工程进度、检查工地工作的依据。

项目编制计划与安排工作时，要有预见性，力求把阻碍进度的各种因素消除在发生之前。

要求各工序严格按施工计划安排施工，对个别工序实际完成时间超出计划要求时，属非关键工序的要利用网络计划中的自由时差及时调整总体计划，属关键线路的需调整其它关键工序的计划时间，总之，务必要按拟定工期完成本工程。

进行施工技术交底和各工序工期交底，并落实责任到人。不但要有按期完成的要求，而且要有超前的意识，能比原计划提前一天完成，就等于给后来的配合单位多一天的工作时间，对整体工程依期完成有很大帮助。

在计划安排上分轻重缓急。第一施工段为计划的关键路，这样有利于施工人员的安排和施工机械的合理使用。

对工程的多个协作单位加强联系沟通，每周组织一次现场协调会，明确每一阶段的施工工期，提出配合要求，及时协调土建与各协作单位的关系。

根据施工计划和现场实际施工进度，提前做好各类施工机械、各种材料和施工人员的进场计划，使各种人、机、物的进场有序，忙而不乱。

加强现场施工机械的维修保养，储备机械的易损件，同时组织机械的急修队，对施工机出现的故障及时维修，保证施工机械的正常使用。

对施工的每一个工序严格自检，实行三级检查制度，即班组自检、班组之间交接检和质安员复检，把好质量关，减少返工现象。

4人、财、物计划和投入

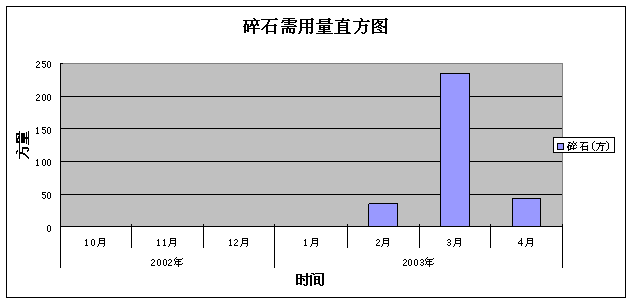

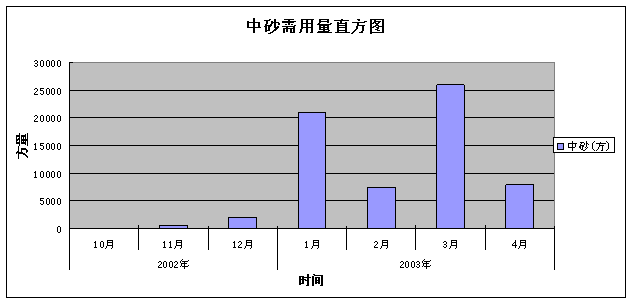

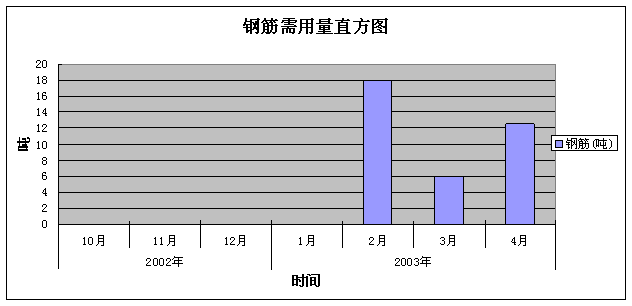

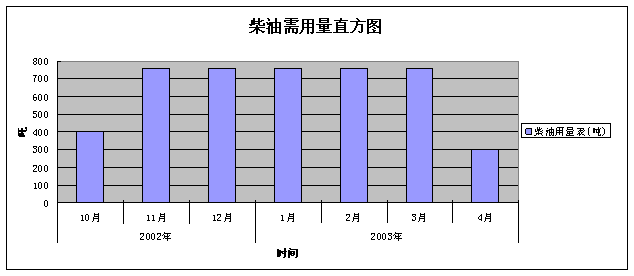

根据施工图纸编制工程预算，并进行工料分析，然后按土建工程的施工进度计划编制相应的劳动力计划、材料计划、机械设备计划、资金计划等。

劳动力保证措施

劳动力除了保证数量外，还要保证劳动力的质量，工程施工中拟选用技术熟练的技术工人进场施工，入场前应进行严格的培训和考核工作，考核不合格人员严禁进场施工。

材料保证供应措施

开工前确定材料供应商，通过调查，确认材料商的供应能力，并预先做好材料进场工作，做好材料计划，物资材料计划应明确物资材料的采购计划和进场时间等。现场的物资材料的储备要充分，特别是遇节假日，必须提前对物资材料进行准备，确保现场施工正常进行。使材料提前进场，对于特殊材料要提前做好定货工作，材料款及时到位，材料员负责材料的采购、检验、保证不合格品不进入施工现场。

机械设备保证措施

机械设备同样要保质保量，机械设备计划制定后，要认真落实，在进场前要对机械设备进行维护、保养和试运转工作，保证机械设备正常运行。

选择性能优良的施工机械设备，合理布置，保证各种物质材料的加工运输及时到位，使现场施工按正常的施工程序进行，为施工进度作好可靠保证。

资金保证措施

本工程被我公司列为重点项目，从领导到项目部都高度重视该项目，在项目资金管理上，明确专款专用，不允许出现挪用现象，项目部每月根据工程进度计划报表，编制资金计划报业主提请拨进度款，进度款到位后由工程指挥部领导负责工程款的分配。分配原则：首先保证材料购货款和人工工资，设备维修费用等，保证项目施工正常进行，在前期开工阶段我公司将投入部分资金来启动项目。项目设财务部门，可直接与业主财务机构对接。

4、利用              P3软件控制施工进度

P3软件在项目管理中发挥着重作用，微机编制的施工进度网络图，使人材物的管理更先进，不同工种的配合更协调，从而使工期计划更科学、更合理。

在工程开工前，预排总体进度计划；在施工过程中，每周统计现场实际形象进度完成情况，并与电脑预排的进度计划进行对比，找出超前完成的工作项目和滞后完成的工作项目，分析原因，及时对各种生产资源要素进行调整平衡，保证各项工作均按计划实施。

1我公司使用P3软件状况

我公司于1998年开始推广使用P3软件，公司主要技术骨干均参加了培训，并均合格成绩。

我公司于1999年在各主要施工项目使用，特别是在东江-深圳供水改造工程中起到极其重要作用，在工程开工之前开始就用P3做计划，计划做到切实可行，输入人力、材料、机械资源等进行统一管理，同时做到各部门分工明确，人员职责清晰，待到工程施工，整体进度井然有序，局部根据具体情况做了一些调整，在施工过程中，积累了经验，加深了了解，使公司管理制度更趋完善，并极大提高公司的工作效率。

由于该软件可与现行流行预算软件进行数据交换，使得计划与实际进一步紧密结合，管理更科学。

本软件的应用已成为本公司项目管理优势，P3已充分利用到施工管理方方面面，其中包括合同、计划、进度、成本、资源安排等。

2P3软件的主要功能

P3能同时优化、计划和管理多个工程：

多个工程是指企业同时有多个在建工程，或者一个大型复杂的工程划分为多个标段工程。P3考虑了各种可能的情况，使用户轻松控制和协调多个工程。主工程和子工程的层次管理、工程间的关系处理、多用户共享同一工程数据、远程工程的计划进度通过电子邮件下达和上报等，都是P3的独到之处。

P3能有效控制大型、复杂工程项目

P3能处理大时间跨度，复杂和多日历的工程。能处理多达10万多条工序的项目，支持无限资源，提供多个目标基准计划作为对比依据。

采用网络图和横道图，使用简单、直观，切能表达工序或项目之间复杂的逻辑关系；

能反映工程项目的关键路径及其变化情况，以便管理人员能够有的放矢，对处在关键线路上的工序进行重点控制；

可反映各工序的时间、资源和费用，从而可对工程的时间进度、资源和费用进行全面管理和控制，不仅可实现项目法人的控制目标(工期最短，费用最低)，同时也可使承包单位的成本目标得到控制(施工成本最低、利润最大)；

P3利用资源直方图和资源表格来标出潜在的资源冲突问题，然后用资源平衡来解决这些问题；

P3利用费用科目对费用进行管理，用户可以轻而易举地与自己的会计系统交换数据。用户可以在任意一级科目上建立预算并跟踪本期实际费用和累计实际费用，同时还可预测后续费用。

P3允许用户尝试不同的施工方案，进行方案分析选择；

可以实现进度计划的优化；

可根据工程进展情况对未来做出快速、准确的预测；

通过工作分解结构对工程数据进行结构化组织，使与工程有关的每一个人都能洞悉工程；

强大的作业分类码功能，可以非常方便地按用户要求组织作业数据，能及时地从任意角度来审阅工程进展；以目标计划为基础，对实际施工进行跟踪和动态控制，从而可快速发现实际进度和目标进度中各工序之间的差异，并协助项目管理人员分析原因和选用合适解决措施。

P3能以多彩、丰富的形式报告工程进展:

P3提供150多个可自定义的报告和图形，可用简明的行报表和矩阵报表、交叉报表和自定义报表生成器来分析复杂的工程。利用作业分类码、自定义数据项、预算和差值数据与基  于布尔逻辑的过滤器一起使用来选取作业。用户可用28种语言来显示和打印视图报表。同时可将设计说明、图纸、电子报表、字处理软件、扫描的图片，以及数据放到报表和工程中；

P3能通过电子邮件传递信息

P3可以与Microsoft Mail及其他与VIM或MAPI兼容的电子邮件系统联合使用，将你的工程信息发送到全球的任何一个地点，同时也能接受其他用户发送的数据。用户可将电子邮件地址嵌入到工程中，并自动发给对方，如要从本地或远程的施工作业队接受更新数据，可以通过电子邮件自动传送／采集工程信息，而对方不一定也要安装P3。

P3可连接企业信息系统，能与大量软件进行数据交换

P3数据可与企业信息管理系统进行融合。P3的开放式体系结构允许用户选择最好的方法与企业数据库挂接。P3的输入输出功能可直接与dBase，Lotus交换数据。通过ODBC，P3可与Windows各种程序进行数据交换，RA可利用开发工具

3利用P3软件进行项目管理的程序

利用P3软件进行项目的进度和投资管理，贯穿工程建设实施的全过程，主要包括编制计划、实施跟踪、比较分析、优化预测等几个阶段，其基本程序是：

编制计划

编制一个合适的进度费用计划是进行项目管理的基础，通过编制进度计划，对各个项目或工序在时间上、空间上和资源利用上进行协调和平衡，以便进度计划与资源投入数量和施工单位的生产能力相适应、与各个项目在实现的时间次序相适应，并将综合平衡和协调后的进度作为目标进度计划。

实施跟踪，更新计划

在工程实施过程中，进行工程信息资料的收集、整理和汇总根据实际进展情况定期对进度费用计划进行更新，以反映工程实际情况。

与工程目标计划进行比较

将更新的进度费用与目标进度费用进行比较，可以发现实际工与目标计划之间的偏差，并分析出现偏差的原因。

优化改善，预测分析

针对实际施工与目标计划之间的偏差，分析偏差对工程工期和投资的影响；当偏差达到一定程度时，可能危及工程工期和投资总目标的实现，就必须采取措施对剩余工程进行优化调整，提出改善方案，纠正偏差。并根据实际情况和采取的措施修改目标计划，预测工程的工期和投资目标。

利用P3管理控制工程的进度

按照工程管理的经验和惯例，并根据本工程的实际情况，利用P3进行进度计划的管理时，拟采用三级进度计划体系：

标段总工程进度计划：标段工程的实施进度计划，即标段工程的 施工进度计划。由公司技术部根据其承包范围、指挥部进度计划的框架和工期要求制定并报监理工程师批准的实施计划，其工作内容需详细、具体，各项施工活动之间的逻辑关系及相互之间的制约关系则更需紧密，并伴随着始终指引工程施工进展方向的关键线路。为了更好地完成施工任务，工地在项目法人设立的控制点和里程碑目标的基础上，分解为更多的小控制点和里程碑目标。

月施工进度计划：公司在总施工进度计划中提取当月所指定的工作项目和工作内容，并结合工程施工现场的客观条件，将本月应完成的内容更进一步地细化、分解，月施工作业进度计划应体现本月内施工活动的重点和应达到的计划目标，以便从中期目标上把握工程的进度，使生产活动有标、有步骤、有条不紊地向前推进，避免盲目施工。

周作业进度计划：工地的各个专业施工队根据月施工作业进度计划中所指定的工作范围、工作内容更进一步地细化、分解到每一张施工图或设备安装上，并落实到相关的施工班组，直接指导施工现场的生产活动。

采用这样的进度计划分级管理制度，用P3软件做成人们熟悉的网络图或横道图，形象地展现工程施工的计划情况，指导施工管理活动，而且P3更重要的功能是对整个工程建设施工中进度计划的执行情况进行动态跟踪和适时地调整和控制，并和目标计划相比较，及时地向工程管理人员提示下一步的工作重点。这一点在下面还要详述。

4利用P3管理控制工程的资源和费用

资源管理

所谓工程项目的资源，不仅仅包括进行工程项目作业过程中直接使用的设备、材料等，是指—切在工程项目运作过程中其价值逐渐直接或间接转移到永久工程上的一切内容，主要包括施工设备、材料、人员、工程量等。它是完成工程项目所必须的，也是预测施工强度、制作作业进度报告的基础，更是进行工期分析、方案选择的前提。

进行资源管理的第一步是定义资源，包括资源代码、说明、有效限量、费用、对进度的影响等，然后对作业分配资源，最后分析资源用量，进行资源平衡。

2）、费用管理

费用是资源向工程转移过程中价值流动的体现，用来跟踪资源和作业的费用，是制作费用报表的基础。进行费用管理，首先要做出费用类别和费用科目：

关于费用的管理，直接和标段工程的投标报价及单价分析和初步设计概算相关。

3）、利用P3软件编制工程的进度和投资计划

在此介绍采用P3软件编制本工程的进度和投资计划，并介绍如何审查施工进度计划。

进度计划的编制

建立统一的工程编码系统

工程结构分解

作业分类码

作业识别码

工程资源分解

关于资源的管理，直接和标段工程的承包单位的施工计划和初步设计的施工组织设计相关。

工程费用分解

关于费用的管理，直接和标段工程的承包单位的投标报价的单价分析和初步设计概算相关。

对工程项目进行分解;

建立工程日历数据字典;

加载工序之间的逻辑关系;

在对项目工程量和单位劳动生产率分析的基础上，估计工序施工历时，加载工作工期;

加载资源;

加载合同管理所需的信息;

验证计划的可行性和可操作性;

项目方案优化;

审查方案;

第2节各项施工准备工作

1、技术准备工作

若本公司一旦中标，该工程的项目班子应会同本公司技术、设备部门与业主、监理等单位进行现场的移交、配合等协商。施工、技术部门和施工员负责现场轴线、标高的复核、签认。资料员负责将已完成的分项工程资料接收、归档为日后竣工资料的收集做好一切准备。

组织人员进场。在签订进场协议后立即组织进场，按施工管理架构配备有关人员，建立具有施工经验、工作效率高的工地项目班子，确保工程管理质量。

测量放线。根据业主提供的轴线控制点进行复测，经监理本企业复核后正式放线。平面主轴线网放出后，需经项目部进行复核，才能正式使用，如发现轴线与设计图有出入，必须请业主、设计、监理本企业解决后才能开始施工。

按施工要求及场地条件配置施工机械，施工前提早插入施工机械安装调试工作。

根据会审后的施工图纸编制工程施工组织设计，经本企业有关部门审批后，报监理、业主批准后开工。

由本公司总工牵头，施工组、技术组、合同组等部门组织进行技术、合同、安全交底。关键工序需编制专门的单项施工方案。特别是在施工前必须同设备安装单位就相互之间的配合要求及双方的责任，予以明确及理顺，以保证土建与安装工程的相互协调和配合，减少相互间的扯皮。

2、生产准备工作

要取得业主配合,及时办理施工许可证及施工标牌、夜间施工许可证。

根据施工总平面布置，并布置施工机具和材料的堆放场地。

按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后应依手续办理验收并备案待查。

进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，特殊材料和设计指定的材料尽早落实货源，及时组织进场，并提前进行原材料检验工作和砼及砂浆的试配。

组织人员进行安全生产教育和技术交底，各部门制定工作计划和作业细则，保证开工前所有准备工作一切准备就绪。

3、建筑物拆迁、征地、青苗砍伐

在开工前应做好征地、建筑物拆迁、青苗砍伐的方案及临时道路的施工措施。如本企业中标，我项目部将制定详细的征地、建筑物拆迁、青苗砍伐施工方案，并现场派专人配合建设方负责此项工作。

我项目部将按有关青苗砍伐、建筑物拆迁、征地的法定法规及建设方的有关工程规定制定详细的补偿施工方案与保护措施。

我项目部项目副经理将全力配合甲方负责青苗砍伐、建筑物拆迁、征地的工作。

青苗砍伐、建筑物拆迁、征地应按工程的需要分段进行，并严格按照有关规定进行补偿和保护。受国家保护的稀有种植物应进行移种保护；拆迁及砍伐的废料应及时处理。

青苗砍伐、建筑物拆迁、征地的工作应做到保证主体工程的顺利开工及施工的顺利的进行，不得因青苗砍伐、建筑物拆迁、征地的工作进展而延误整个工程的竣工。

在处理征地和建筑物拆迁过程中，如遇到钉子户、钉子树时，本企业将协助业主，如业主的要求不能满足钉子户要求时，一定限度内本企业将给予一定的补助。

4、劳动力、物资、机械设备准备

1施工人员及劳动力组织

本工程施工组织机构采用项目经理责任制，按本工程施工组织方案及工期计划安排，及时组织劳动力进场，确保劳动力的素质能满足工程质量的需要。项目管理机制的完善，能组织足够的和熟练的施工班组，为按计划完成工程施工进度提供了保障的条件，使该工程施工速度和质量得到保证。

劳动力准备计划表

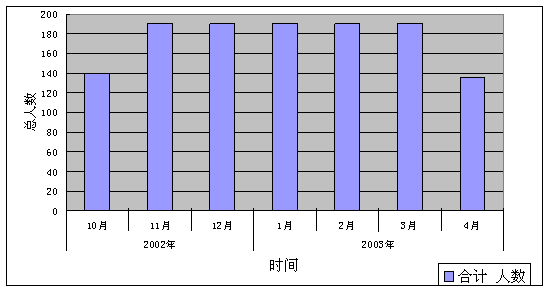

劳动力需用量直方图

2施工主要机械的投入

主要现场施工机具使用计划表：

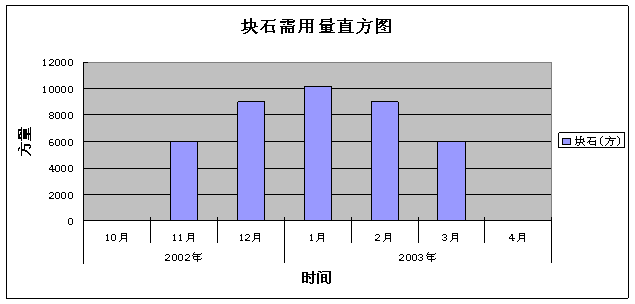

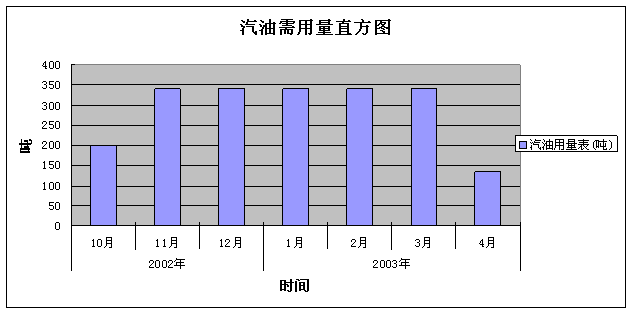

3材料、物资供应计划

主 要 材 料 计 划 表

第7章主要项目施工方案

第1节现场施工测量

1、建立施工控制网

我公司以监理工程师提供的测量基准点（线）为基准，设置施工控制网。设置时应遵循先整体后局部的工作程序进行。

施工控制网点的测量，应进行闭合误差校核，误差值在1／5000内，可按比例修正，超出允许误差值时，应复测。

使用经伟仪测设施工控制网点网时，测量应不少于一个测回(往返测为一个测回)；建立施工平面控制网使用钢尺量度时，应将钢尺两端尽可能保持在同一水平高度后方可进行尺量。

统一的施工控制网点，水准点，及建(构)筑物的主轴线等控制点标志、应设置牢固、稳定，不下沉、不变位，并用混凝土包护，重点的标志和环境保护需要，可加设护栏围护。

护岸工程基线相对于邻近基本控制点，平面位置允许误差±50mm，高程允许误差±30mm。护岸断面放样、立模、填筑轮廓设立的架样，其测点相对设计的限期误差，平面为±50mm，高程为±30mm。堤轴线点为±30mm，高程负值不得连续出现，并不得超过总测点的30%。测量的成果报送监理工程师审核。

2、高程控制

我公司根据监理工程师提供的测量基准点（线），用水准仪准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置，应牢固稳定，不下沉，不变形。

高程的引测应进行往返一个测回，其闭合误差值不得大于Ⅱ等n1/2的值(n为引测站数)，闭合误差值在允许范围内，可按水平距离相应修正；高程允许误差不得大于±30mm。

3、建(构)筑物轴线的定位及标定

根据总平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。测量由主轴线交点处开始，测量(丈量)各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核准确，方可把轴线延伸到建筑物外的轴线桩、龙门架及邻近建(构)筑物上。护岸工程基线相对于邻近基本控制点，平面位置允许误差不得大于±30~50mm。

分画轴线开间尺寸，应用总长度尺寸进行复核，尽量减少分画尺寸积累误差。

延伸轴线标志的轴线桩、龙门架应设在距离开挖基坑上坡边1~1.5m以外，轴线标志应标画出各纵横轴线代号。

延伸轴线标志标画的轴线桩、龙门架及建(构)筑物应牢固、稳定、可靠和便于监控。

4、测量放样

为给计量支付提供依据，合同内支付的各单项工程的纵剖面、横剖面、轴线及开口线，对上述项目，监理工程师与我方施工前进行联合测量，

单位工程的测量放样、收方：每一单位工程施工前，应在现场放出建筑物的轴线、轮廓线，开挖时的开口线，及时收方，每月支付前测量收方完成的实物工程量，以测量成果为准。

开口线在现场标出，坡度控制以在开口线上每50M和地形变化大的地方安设坡度尺，指导开挖，以免超挖和欠挖二次修坡。

浆砌石挡墙、模板及钢筋以测量来控制，以保证建筑物设计尺寸。

第2节施工导流方案

1、施工说明

本章规定适用于下列工程项目包括(但不限于)：

深圳市龙岗河防洪治河工程施工二段施工用的临时围堰；

围堰的安全渡汛和防护工程；

基坑排水；

围堰拆除。

我公司负责向监理工程师提交本工程施工导流工程详细施工方案文件，其中包括导流布置图、河道过流断面图、防护措施和安全渡汛等。上述文件在经我公司项目经理签字后，报送监理工程师审批。

由于本工程河道右侧地势较高，可利用河流左侧进行导流，因此先施工右岸护坡，沿设计河道轴线设纵向围堰，本工程两端设横向围堰，每隔50～100米分割基坑。河道施工围堰主要采用粘土填筑，迎水面铺一层彩条布，围堰堰顶宽2.0m，迎水面（外坡）1：1.5、背水面坡度1：0.5，因本工程围堰在10月下旬施工，河流正处理枯水期，土围堰顶高程高出五年一遇枯水期高程0.5米，当施工水位超高时，可采用在围堰顶用砂包做成子围堰，此时围堰高度为水位以上一定的安全高度。

左右两岸共用纵向围堰，在左岸横向围堰拆除之后，修筑右岸横向围堰，因左右两岸开挖量较小，因此围堰土料利用外运土料，土料质量必须符合填筑要求。

我公司对施工围堰布置的任何修改均应经监理工程师批准。我公司对施工围堰布置的修改必须遵守以下原则：

不降低合同规定的施工导流洪水标准和建筑物安全渡汛的标准；

不改变永久建筑物布置型式和主要尺寸及高程；

不降低围堰和原渠道过流的设计标准；

2、围堰施工

1施工流程

围堰施工流程图

2施工方法

测量放样

根据移交的测量基准点、基线和水准点设置控制网，使用坡度尺控制内外边坡度，放出围堰轴线。与监理工程师进行施工前的联合测量，以便计量支付。

围堰的填筑

围堰填筑按照国标《GDJ201-83》规定执行。

本标段的土围堰和土围堰顶部的砂袋围堰，左右岸围堰均一次施工完毕，并按50~100m一段设横向筑堤分割基坑，进行抽排水作业，分段施工，确保河堤的施工进度。

土围堰的填筑

土方开挖工作面配备1m3挖掘机、5或8T自卸汽车运土填筑水面以下围堰；水上部分围堰因堰顶宽度为2.0m，因此水上部分采用小型翻斗车（1T）进行填筑，小型夯实机进行夯实。工作面道路因地布置一般坡不超过9%。

围堰填筑水下部分一次填出低水面，形成堰体，围堰水上部分应分层填筑，每层土厚20～30CM，采用人工整平，小型打夯机夯实。迎水面采用人工铺彩条布。

土围堰顶砂袋围堰的填筑

当施工水位超过土围堰顶时，在围堰顶采用砂包做子围堰，围堰砂方采用机械开挖并运至施工现场，采用人工装土入编织袋，并人工搬运至围堰填筑位置。

采用人工码筑土袋围堰，控制好围堰轴线。围堰水上部分应分层施工，围堰迎水面抛撒粘土，确保围堰密实，具有良好的挡水性。

闭气排水

围堰合龙后，即可根据基坑水量选用潜水泵组织抽水，同时在游围堰迎水面可抛粘土减少围堰体及基础的渗漏，抽排水过程若发现有集中漏水，还需堵漏。此外，由于施工活动，造成基础渗水、积水的水质较差，为加强环境保护，防止水污染扩散，施工时，先将基坑水抽到沉淀池内，经池内沉淀达到水质排放标准后，才能排放。

围堰拆除

水位以下的主体工程施工完成，并经验收合格，然后及时拆除围堰。可用反铲挖掘机开挖、自卸车运至渣场。

3、施工排水

1施工排水措施

我公司将对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送工程师审批。

施工区内冲沟、山洪和地下水的引排措施；

施工排水系统的布置图；

施工排水设备配置计划。

2基坑排水

负责围堰截流闭气后基坑水的排除(包括围堰过水后基坑水的重新排除)，以及基坑内永久工程建筑物施工所需的经常性排水(包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等)。

负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、维修和运行，保证排水设备的持续运行，必要时应配置应急的备用设备和设施(包括备用电源)  以避免施工场地造成积水而影响工程正常施工。

4、安全渡汛

施工期内遭遇不可预测的自然灾害或发生超标准洪水时，我公司应按监理工程师的指示，采取紧急措施，进行防洪防灾的抢险工作。安全渡汛防护措施详见有关章节。

第3节土石方开挖工程

1、施工说明

从地质资料看，本工程除土方开挖之外，还存在部分砂岩和花岗岩开挖，龙岗河防洪治河工程低山二段土方开挖工程主要是河道土石方开挖、河道内淤泥流砂开挖以及护岸边坡修整。其中河道土方开挖方量为37830.0m3，淤泥流砂为56117.0m3，石方开挖为14605.0m3，左右部分边坡开挖修整土方9238.2 m3。土方开挖主要采用机械开挖与人工辅助进行分项开挖；首先用人工清理开挖场地，清理范围包括表土清挖，料场、弃渣场、临时工程等施工用地的地表清理；再用推土机进行推土集渣，装载机或挖土机挖装，自卸汽车运土；人工进行辅助施工。石方开挖主要采用爆破开挖，反铲挖掘机装载，自卸汽车运至弃渣场，可利用石料堆至临时材料堆放场。

2、土方开挖施工

1施工流程

土方开挖施工流程图

2施工方法

取土料场土方采挖

料场土方开挖先开挖表层弃土层，再采取梯段式分层开挖方法开采，由推土机推土集料、挖土机挖装，自卸汽车运土，开挖面形成梯段状，分层向内推进。

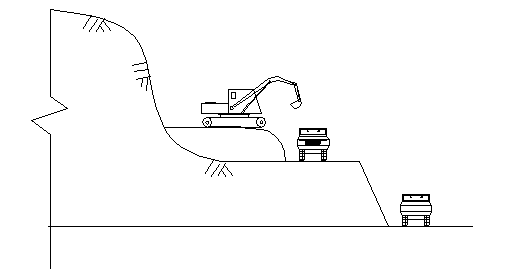

土料场阶梯式开挖取土方法示意图

河道和岸坡土方开挖

河道和岸坡土方开挖分层次进行，先开挖表层弃土层、后开挖河道和岸坡土方。土方开挖施工按照各分项工程分块进行施工作业。

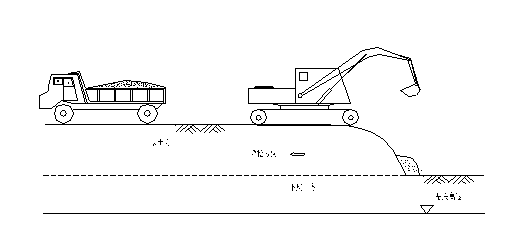

土方分层开挖示意图

土方开挖施工方法

施工测量

根据确定的控制点及基线进行构造物基础开挖边线，开挖区开挖轮廓线等测量放样，严格按照有关规范和技术要求施测，力争放样定位准确，并随时根据工程需要进行复测，保证测量成果误差控制在规定的精度要求以内。对已测好的开挖边线做好标志，放样后对轮廓设立样架，以便于实施开挖，控制开挖坡比。

认真保护好测量基本控制点，护岸挡墙基线的永久埋桩，标架和水准点，使之容易进入和通视，并避免测量网点的缺失或损坏。

近基本控制点，平面位置允许误差±50MM，高程允许误差±30MM。护岸挡墙轴线点为±30MM，高程负值不得连续出现，并不得超过总测点的30%。测量的成果报送监理工程师审核。

表层土方进行分块开挖，施工方法：首先采用人工对表层土及淤泥进行清理，然后用推土机推土集渣，1.7m3装载机或1m3挖土机挖装，5t和15t自卸汽车运土；无用料(表土、弃土等)运至经监理机构批准的渣场堆弃；弃渣不乱堆乱放，不污染环境；弃渣场做好挡土、排水沟等设施，防止水土流失。

河道和岸坡土方开挖在表层土清理完毕后，按规划好的作业面筑区布置施工机械和其他设施，并考虑土方填筑量的平衡，经监理机构批准后开工。

土方挖运分块进行，土方开挖采取分层剥离的方式，先上层、后下层，上层土方开挖完成后形成一个新的开挖作业平台，施工面加宽，并减轻下层土方开挖的施工难度，增强施工效率。开挖采用挖机进行倒退式左右开挖施工。

各层土方开挖后，新的开挖作业平台四周做好排水沟排水，平台面须修整成自然排水坡地状，防止积水或坡面被冲刷。

基坑排水措施

在基坑开挖边线设100cm长×100cm宽×80cm深的集水井，集水井四周堆砂袋护壁，集水井底铺30cm厚碎石护底，每个集水井布设两台4〞泥浆泵，其中一台备用。

3、石方开挖施工

1施工流程

石方开挖施工流程图

2施工方法

本工程石方主要是砂岩和花岗岩，总方量为14605.0 m3，石方开挖主要采用爆破法进行，对风化破碎严重、胶结不紧的岩石采用推土机松动后，直接用挖掘机、装载机挖装。

爆破安全要求

爆破材料的采购、运输、保管、领用、回收等必须明确专人负责，制订专项管理措施。

爆破材料的领用，必须由总工程师或质安部负责人签字，专人负责领取、回收，回收后交炸药库保管人员保管。

爆破作业由具有爆破作业操作证的人员进行，严格按照经监理工程师批复的爆破设计和爆破作业程序进行施工。

施爆前，明确划分警戒范围并实施警戒，由安全人员持红旗站岗进行警戒，爆破警戒系统采取预报（撤离）、爆破、解除三种警报信号形式。

边坡开挖采取光面爆破或预裂爆破，边坡半孔残留率达到80%以上，紧邻边坡部位的爆孔采用缓冲爆破孔，装药量较前排主爆孔减少1/3～2/3。

为确保山体稳定及周围建筑物安全，爆破振速控制在允许范围内，并根据实际情况采取相应防护措施。
