第1章工程概况与主要工程量

第1节工程概况

某电厂位于某市城南约3Km 的耒水河对岸，为一坑口电厂，原设计规划容量1000MW。一期工程已建成两台200MW 燃煤发电机组，翻车机室、部分输煤皮带栈桥及循环水泵房等都已按能满足再扩建两台300MW 机组需要设计建成。

本期工程是省内第一个利用世行贷款进行工程建设的电力基建项目，其资金来源分国内资金部分和世界银行贷款部分，其中国内资金部分由某某某 公司负责筹措和国内融资，世界银行贷款部分将用于汽机岛、锅炉岛、仪控岛和除灰岛的设备采购。在工程建设管理上全面推行项目法人负责制、招标投标制、工程监理制和合同管理制。

该工程建设由某某某某某公司总承包， 汽机岛、锅炉岛、仪控岛、除灰岛通过国际招投标分别由某电气集团、某联合体、某某某某 等公司负责设计、设备供货、材料供应等工作，由某某某 勘测设计院设计公用部分（BOP 部分）及总承包商与各岛商及其相互之间的协调工作，某某某 公司和某公司负责土建施工，我公司负责主体及公用系统安装工程施工及调试，

某某监理咨询公司负责工程监理。本工程总工期要求从浇第一罐混凝土到#3、#4 机组完成168h 试运，共计24 个月。

1.1.1 工程建设依据

1.1.1.1 国家计划发展委员会文件计基础[1999]449号《关于利用世行贷款建设某某电厂二期扩建工程可行性研究报告的批复》。

1.1.1.2 电力部电力规划设计总院电规土水[1998]7号文《关于印发某某电厂二期工程可行性研究报告审查意见的通知》。

1.1.1.3 电力工业部电力规划设计总院电规发[1997]102号《关于发送某某电厂二期工程可行性研究报告审查会议纪要的通知》。

1.1.1.4 电力工业部电力规划设计总院电规机[1997]25号文《关于发送某某电厂二期工程补充可研报告审查会议纪要的函》。

1.1.1.5 电力规划设计总院电规机[1998]27号《关于某某电力二期工程机、炉岛标书的审查意见》。

1.1.1.6 国家环境保护局环发[1997]482号《关于某某电厂二期扩建工程环境影响报告书审批意见的复函》。

1.1.1.7 国家电力公司电力规划设计总院《关于某某电厂二期工程（2×300MW） 初步设计的审查会议纪要》。

1.1.2 厂址特点及自然环境

1.1.2.1 厂址自然条件

某电厂位于某市区以南约3Km 耒水弯曲段右岸的新河村和鹿歧村。厂址南、北、西三面环水，东为农田、丘陵和群山。厂址地势南高北低，属平缓的小丘陵地带。自然地面标高75m～115m（ 黄海高程，下同），由Ⅱ级阶地及Ⅳ级阶地组成，呈阶地丘陵地貌景观。原始地形为阶地丘陵，最高115.0m，由于长期的侵蚀，河谷较发育，地面标高一般在75.0m 以上，整个厂区相对高差40m 左右。一期工程已对建设场地作了一次性开挖平整，呈阶梯布置，一期主厂房区标高85.8m，电除尘器场地96.0m，烟窗场地101.0m，煤场为98.5m。

1.1.2.2 厂区工程地质条件

该地区构造比较简单，属相对稳定地块，区域内无孕震构造，根据1990 年我国地震烈度区划图的划分，地震基本烈度为小于6 度地震区.主厂房地段可利用强风化粉砂岩作为地基的主要持力层，烟窗地段利用中等风化泥质粉砂岩作为桩基的主要持力层，干煤棚地段利用卵石层作为地基的主要持力层，升压站、净化站、废水处理站区利用下部冲积粉质粘土作为地基主要持力层。

1.1.2.3 水文气象条件     厂址P ＝1% 洪水位：84.11m     取水口P=97% 设计枯水位：73.1m 气 温：最高40.0℃，最低 –7.7℃，平均18.0℃。 湿 度：年平均相对湿度81%     降雨量：全年平均1646.5mm。 气 压：全年平均1005.5HPa。 风 速：最大18.0m/S，平均2.1m/s

1.1.2.4 当地施工条件

电厂位于某市区，距株洲市、衡阳市、郴州市均只有一两个小时的车程，施工协作条件较好，公司株洲本部可提供施工时所需要的大部分大型施工机具和机械加工力能，另外两市也具备相当的机械加工力能。公司在某二期施工现场设置机修厂，满足现场冷作及小型零件的机加工需要。

第2节主要工程量及系统简介

1.2.1 设备安装工程项目

1.2.1.1 主要设备 锅 炉：选用某集团生产的B&WB-1025/17.2-M 型“W”火焰燃烧锅炉；

某电厂二期2×300MW 机组安装工程《施工组织总设计》

汽轮机：选用某电气集团提供的亚临界、中间再热、双缸两排汽、单轴、冷凝式汽轮机

组，型号为N300-16.7（170）/537/537-7。 发电机：选用某电气集团提供的QFSN-300-2 型水氢氢冷发电机 主变压器：保定变压器厂SFP10-370000/220 型变压器。

1.2.1.2 热力系统 主蒸汽系统：锅炉过热器出口至汽轮机进口采用1-1-2 型。 再热蒸汽系统：自汽机高压缸出口至锅炉再热器入口，然后接至汽轮机采用的是

2-1-2-1-2 制。 主给水系统：采用1 台容量50%电动给水泵和两台50%汽动给水泵，高压加热器采用大旁路系统。 回热系统：为“三高、四低、一除氧”八级回热加热系统。凝结水采用单级泵系统和中

压凝结水精处理装置，设二台100m3补充水箱，低压加热器凝结水采用小旁路系统。 汽机旁路系统：采用容量为30%的高、低压串联旁路系统。 厂用蒸汽系统：每机设一台0.8～1.3MPa，300～ 350℃的厂用蒸汽联箱，互为备用，并

与一期工程的系统连接，作为本期的启动汽源。 抽真空系统：采用水环式真空泵。

1.2.1.3 燃烧制粉系统 采用双进双出钢球磨煤机正压直吹式送粉系统，每台炉选用4 台BBD3854 型双进双出钢球磨煤机。

燃烧系统采用三分仓空气预热器，正压冷一次风系统，每台炉配备2 台容量为50%BMCR 的送风机，一次风机及引风机，静电除尘。

1.2.1.4 除灰、渣系统

除灰系统以2×300MW 机组作为一个独立单元设计，采用灰渣分除，灰经负压气力输送系统收集至灰库，高浓度制浆后水力输送至灰场，灰场排水大部分回收，灰库留有干灰综合利用出口。渣经沉渣池脱水后用汽车运至渣用户或灰场。

1.2.1.5 化学水处理系统 本期工程只增加部分设备和对某些部分加以适当改造。 离子交换器进水由一级过滤水改为二级过滤水；扩建2×65t/H 一级除盐装置，增加一台混床，一台Ф2000 阳树脂清洗罐，一台2000m3除盐水箱，拟增加50m3酸碱贮槽和10m3酸碱贮槽各一台。将凝结水精处理、锅炉补给水按程控设计，化学废水处理按部分远动设计。凝结水精处理采用单元制系统，每机一组，含两台Ф2200 中压体外再生混床，再生装置两机共用一套。 设独立的化学废水综合处理装置一套。 增加10m3/h 电解制氢装置一套。

1.2.1.6 供水系统 循环水采用直流供水，江边泵房土建部分已按1200MW 容量建成，只需进行设备安装，新建供、排水管沟及导流堤。循环进水管采用Φ2440×12及Φ1840×10的钢管。

水力除灰采用灰渣分除，除灰渣用水采用经处理后的回收水，用循环排水补充。工业水处理站内设泵房一座，反应沉淀池两座，清水池四座。生活消防给水系统中增加高压消防水泵2 台，并改建、扩建一部分配套管网和增设主厂房内消防设施，对部分设备和特殊部位相应配置水喷雾、泡沫或气体灭火装置。生活污水排入氧化塘。工业用水只通过絮凝沉淀处理即可，其化学用水须再经过过滤处理后送至各用水点。

1.2.1.7 电气系统

某电厂二期工程2×300MW 机组以220KV 电压等级接入系统，电气主接线采用双母线双分段带专用旁路母线接线方式。出线三回路，两回至松柏，一回至某Ⅱ（至湘东）。220KV配电装置采用双列中型布置，二期工程加分段共11 个间隔。变压器布置于主厂房A 列柱外，发电机与主变之间的连接母线与厂用分支母线均采用全链式离相封闭母线。高压厂变低压侧及启动/备用变低压侧均采用共箱封闭母线与6KV 厂用电相连。

1.2.1.8 热工控制系统

采用机、炉、电集中的单元控制方式，设置一个集中控制室。采用分散式控制系统（DCS）， 大部分辅助控制系统纳入DCS， 除灰除渣（包括干除灰、电除尘）采用顺序控制系统。一般不再设常规仪表，全厂设火灾报警控制系统。

1.2.2 主要工程量

主要安装工程工程量详见下表

LYSSB1.2.2 主要安装工程工程量表

第2章施工进度管理与资源配备

第1节施工进度管理

2.1.1 总则

本工程在施工进度管理上将严格按照公司提出的要求，充分利用P3 软件等先进的管理手段，对工程进行全方位、全过程的控制与管理。

2.1.2 P3进度管理

2.1.2.1 工程进度计划的管理层次 整个工程分为三级网络进度计划： 一级网络进度计划——业主与总监理工程师控制性计划 二级网络进度计划——项目部编制的分标段详细施工总进度计划 三级网络进度计划——专业公司执行性计划

2.1.2.2 各级网络进度计划的编制及职责

二级网络进度计划——项目部根据业主的一级网络进度计划编制，要求表明施工总进度的要求，反映项目部对所承担的项目内容的总体安排以及项目部为满足施工进度要求而要求业主、监理以及其它承包商提供的条件。此计划经监理与业主批准后即为分标段的总体目标进度计划。

三级网络进度计划——项目部所辖专业公司根据二级网络计划进一步分解、细化，以适应专业公司的进度管理，并能作为监理工程师评价进度的依据。此计划经项目部批准后，作为专业公司的进度计划。

2.1.2.3 网络进度计划的管理流程

二级网络在总公司与业主签订合同后45 天内编制完成，并报监理审批。项目部应在开工后15 天内，先报送初期90 天计划，供监理审批，此初期90 天计划，今后应能并入后续送报的二级网络。

项目部所属各专业公司，每月的24 日向项目部报送下月的进度计划，审批后作为各专业公司下月的进度计划。同时，还必须将上月计划的完成情况及进度报告和下月预定的进度计划报项目部。

2.1.2.4 进度计划及进度报告的上报形式

进度计划及进度报告均采用电子文档，通过局域网或Email 方式上报。上报的进度计划采用P3 3.1 版制作的工程备份文件。

进度报告中本期完成的情况应有相应的工程备份中本期完成情况作支撑。项目部每月24 日向总公司提供一份当月进度报告和下月的进度计划。

2.1.2.5 目标计划的更新与现行进度的更新

在项目实施中二级网络计划作为各标段控制性目标计划，如无重大工程事件，不得随意变动。如若变动，特别是里程碑点的变动，必须经业主和监理同意并审批后方可更改。项目部所属各专业公司三级网络进度计划的更新要求及时准确，做到当天完成的工作，第二天安排工作时能及时的体现。三级网络进度计划的更改必须报请项目部同意后方能进行改动。

2.1.3 关键路径控制点

（里程碑）LYSSB2.1.3 某电厂二期安装工程二级网络里程碑工期

2.1.4 影响进度的主要问题及采取的措施

2.1.4.1 本工程采用分岛招标的形式，由于种种原因，锅炉岛设备合同生效较晚，合同中设备交货进度与省公司确定的一级网络进度存在矛盾，特别是#3 机部分受热面设备及电缆桥架

等到货较晚，因此，本工程设备的催交及施工准备的充分性将显得尤为重要。

2.1.4.2 由于本工程的特殊性，特别是锅炉岛商为三方联合体组成，涉外部分较多，届时与岛商关于设备、资料及技术等方面的分岐将不可避免，工程中索赔与反索赔的情况必将影响工程进度。因此，施工前各级管理人员应对熟悉各种合同、协议特别重视，资料管理部门应对工程原始资料的积累保存特别重视，这样，一旦出现涉外纠纷时将有利于问题的尽早解决。

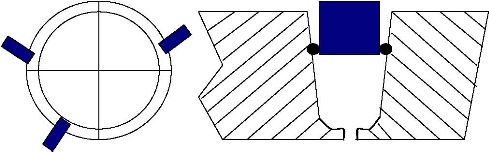

2.1.4.3 新技术、新工艺、新材料、新设备的广泛采用（如“W” 火焰炉、双进双出球磨机、P91 材料、全钢结构主厂房等）也是本工程的特点之一。因此做好P91 焊接技术的研究、“W” 火焰炉、双进双出钢球磨煤机安装收资及技术方案的编制等同样对工程进度有着较大的影响。

2.1.4.4 由于本工程的特殊性，图纸资料等工程文件来源多，流通渠道复杂，因此本工程图纸资料的交付是否及时将对本工程进展产生很大影响。为此，在本工程前期，技术人员及资料员要高度重视这个问题并及早介入，积极主动与各岛商联系沟通。

2.1.5《某 电厂二期工程二级网络图》LYSST-01

第2节综合资源配备计划

2.2.1 主要机具设备配置计划表

2.2.2 劳动力配备计划

LYSSB2.2.1 主要机具设备一览表

2.2.2 某电二期安装工程2×300MW 机组安装劳动力计划表

2.2.2 某电二期安装工程2×300MW 机组安装劳动力计划曲线图

人数

时间

2.2.3 通讯、信息管理设施配置计划

LYSSB2.2.3 通讯、信息管理设施配置计划

2.2.4 图纸交付计划见附表一

2.2.5 设备到货计划见附表二

第3节材料及非标的供应

2.3.1 材料供应

2.3.1.1 概念

针对某二期工程实际特点，为确保材料供应的准确性首先明确三个概念，以便各专业公司在提备料计划时切实注意：

1）装置性材料是指在设备安装中使用，不改变材料原来的形状，成为安装产品组成部分的材料，亦即施工设计图材料表中列出的材料。

2）消耗材料是指在设备安装使用中，消失或者改变其原来形态，不构成产品的组成材

料，亦即施工设计图材料表中未列出而安装又必须需要的材料。 3）施工措施用料是指为了施工的方便或安全而搭设的一种工作平台之类的所需的非装置性材料。

2.3.1.2 物资部供货范围

按合同要求主要抓好岛主返包的消耗材料供应、返包的以及我公司独自承包的岛外外围部分的材料供应。

1）按公司物资部和项目物资部《物资采购供应管理范围》划分原则，严格实施物资的采购供应。

2）按照消耗材料定点采购供应原则，在定点供应的范围内，采取“合适的质量，价格最优的原则组织材料的供应（定点采购点的确定，由项目部、项目物资部、质保部共同实地考察确定）。

2.3.1.3 职责

1）物资部负责材料的归口管理（批量在3 万元以上的由公司物资部统一采购）。

2）各专业公司（厂、处、中心）负责材料需用计划的提交、材料领用后的保管工作。

2.3.1.4 岛商委托消耗材料管理流程

2.3.1.5 岛商委托消耗材料管理流程

注：单台机组一次性提出，分批采购，但焊材、油漆可分批提出。

2.3.2 非标供应

根据已签订的锅炉供货合同要求以及以后可能会签订的返包合同要求，及时掌握合同信息，不管是我方承担的BOP 部分工程还是厂商返包的工程非标加工，除按照材料供应施工组织设计的要求提出需用计划外，依据公司机修和综合工厂的加工能力，按照先工地机修，后公司机修、综合工厂；先系统内，后系统外及先本地企业，后外地企业的原则，在保证质量的前提下，以企业经济效益为唯一选择标准来安排委托加工；价格的核定：内委部分（全公司内部单位）按计划价由计划部审定；外委部分按公司管理标准进行招投标确定。

2.3.2.1 非标供应计划

1）根据火电施工的特点，加工配制专业主要是配合安装施工，其施工进度主要依据各专业公司安装需要来组织，因此，各专业公司在委托加工配制时，应同时提出具体的供货时间。

2）按施工工期编制加工配制计划如下表

2.3.2.1 加工配制计划

2.3.2.2 非标内委加工管理办法

1）各专业公司在整理《非标准件汇总表》时，根据修造厂现场生产能力划分为内委和外委两部分，详细参见《修造厂现场生产能力一览表》。

2）各专业公司提交的非标件内、外委清册，由工程部组织修造厂统一审查，进一步核定内、外委范围。

3）非标委托定稿会议后，各专业公司根据定稿结果重新编制非标内委和外委计划，注明交货时间，送工程部，报项目部总工签字后，由工程部统一发送各专业公司。

4）非标不得成套委托，对于能购买的标准件，不需加工的原材料性构件及自己具备加工能力的零星件等，不应列入委托范围。

5） 所有成批的内委加工清册，应是整套设计图纸（包括新增加及较大的设计修改图纸）会审时提出，经工程、计划及修造厂会签后，由修造厂备料、领料。其他增加非标由各专业公司以工作联系单的形式，经修造厂会签后送料加工制作，所有内委加工清册及工作联系通知单应有修造厂的签字方为有效。

6）内委加工项目，除资料室能提供设计图纸外，其他一概由委托方提供，一式两份交修造厂。 7） 六道非标确因安装需要，需冷作组合的应在委托时注明。

8）修造厂应建立一整套的《内委非标加工制作、验收领用台帐》，完善非标件管理程序。

9）各类非标加工制作件依据《火电施工质量检验及评定标准》加工配制篇要求进行质量验收，委托方、质保部执行第二级验收，机加工制作件，委托方在领用时，签字即完成验收。

2.3.2.3 岛商现场零星委托加工非标件管理程序

2.3.2.4 现场加工配制方案

1） 循环水管等采用流水线作业，纵焊缝用手工焊接，环形焊缝用悬臂式埋弧焊机焊接，考虑焊接变形。

2）烟、风、煤、粉管道采用拼接钢板下料制作，根据现场安装位置确定制作长度，考虑运输及吊装变形。

3） 除盐水箱等大型罐类容器采用就地风压顶升加工方法制作，可避免运输带来的困难。

2.3.2.5 电力设备修造厂现场生产能力一览表

注：冷作加工材质不限。

2.3.2.6 某电力设备修造厂机具设备一览表
