4测量工程

第一章施工测量

第一节特点与难点

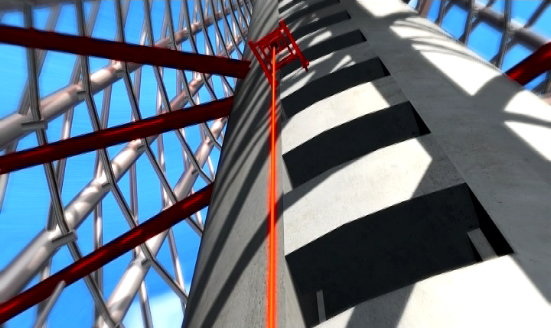

图2.1.1.1 测量示意图

第二节观测与结果评定的依据

国家标准《工程测量规范》（GB50026-）；

国家标准《国家一、二等水准测量规范》（GB12897-）；

国家行业标准《建筑物变形测量规程》（JGJ/T 8-）；

国家行业标准《全球定位系统城市测量技术规程》（CJJ73-）；

国家标准《建筑地基基础设计规范》（GBJ7-）；

国家标准《钢结构工程施工质量验收规范》（GB50205-）；

国家行业标准《建筑基坑支护技术规程》（JGJ120-）；

国家行业标准《建筑地基基础工程施工质量验收规范》（GB50202-）。

建设单位提供的施工图纸及相应文件中相应条款的规定。

建设单位提供的施工现场的测量控制桩点及数据。

2）各专业施工安装所需的测量要求。

第三节测量准备工作

3.1 测量人员准备

3.2 测量仪器与器具

表2.1.3.1 本工程主要测量仪器的配备一览表

名称	规格型号	单位	数量	说明
TOPCON HiPer GPS系统	静态测量 3mm±0.5ppm	套	1	基准控制网的建立和定期复验；楼层控制网的传递测量和复验；提供具有独立性和稳定性要求的控制网布设，适合进行独立、无累积误差、不受干扰的测量
徕卡TCRA1201智能全站仪	1"有棱镜2mm+2ppmD 无棱镜3mm+2ppmD（测程500m）	套	2	上部结构的变形监测；控制网主轴线和钢结构等重要部位测设、校核；工程基准的传递与复验；场区平面控制网的测设。
徕卡TC1201全站仪	1″ 2mm+2ppmD	套	3	控制网测设、校核；钢结构安装；坐标放样；测距；三角高程测量；验线
徕卡TC1202全站仪	2″ 2mm+2ppmD	套	1	基坑边坡、护坡桩等变形观测；竣工测量
TCA2003	0.5″ 1mm+1ppmD	套	2	横向位移观测、垂直度观测、日照变形观测和压缩变形观测
电子经纬仪	2″	台	4	角度测量；次要轴线的竖向传递；
徕卡DNA03精密数字水准仪	±0.3mm/km（铟钢尺）	套	1	控制点的高程引测；复验控制标高；沉降观测基准引测；基础沉降观测。
徕卡DNA10数字水准仪	±0.9mm/km（铟钢尺）	套	2	重要部位高程测量；钢结构高程测量；验测、复测标高
普通水准仪	±1.5mm/km	台	6	高程传递
激光铅直仪	1/200000	台	4	重要轴线的竖向投测
激光铅直仪	1/40000	台	2	轴线的竖向投测
激光平面仪	10″,150m	台	2	水平面控制
手持测距仪	Pro4a	台	2	特殊部位的测距
计算机	便携式	台	2	数据处理，数据库管理，软件平台（内业和外业）

3.3 测量基准复测

第四节测量控制网的布置

4.1 平面测量控制网的布置

0.4～1.0公里的范围内，内控点在核芯筒施工范围内。

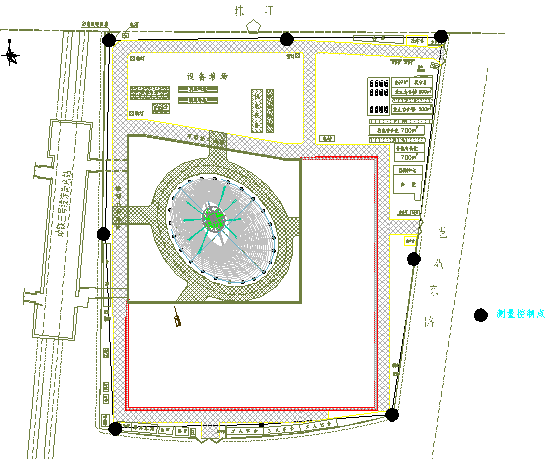

图2.1.4.1 首级测量平面控制点布置图

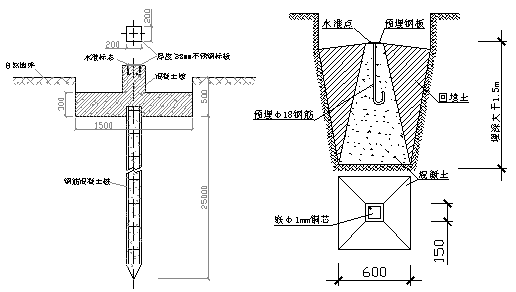

8～12m的混凝土桩，上面浇注混凝土观测墩。为了提高平面控制的精度，减少对中误差，方便施工放样，墩面埋设强制对中基盘，与仪器基座用中心螺丝连接。考虑墩标的稳定性，尽量建立较低的观测墩。观测墩高度初步设计为1.5～3m之间。同时，为便于测量机器人（精密全站仪）的检测和应用，点与点之间应尽可能通视。

表2.1.4.1 首级平面控制网技术参数表

观测时段长度（小时）	24
观测时段数	2
截止高度角（度）	10
采样间隔（秒）	30
最少卫星数（颗）	≥4
有效卫星总数（颗）	≥20
每颗卫星连续观测时间（分）	≥30
GDOP	≤6
