Ø 为了保持工地及其周围环境的清洁卫生，在施工期间所产生的施工垃圾和生活垃圾将每隔三天搬离施工现场，直至工完料清交付使用。
Ø 渣土的清理手续将在建设单位的协助下，及时进行办理和外运渣土。
Ø 在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。
Ø 成立现场排水系统日常维修班组，专人负责、定期检查和清除排水沟以及沉淀池中积存物，确保排水沟畅通。
Ø 逢雨季、汛期增加潜水泵，提高排水流量、流速，确保排水畅通、迅速。
Ø 雨季、汛期成立防汛抗台工作小组，做到人员到位、职责分明、防汛抗台物质储备充裕。
Ø 夜间施工照明主要利用场内镝灯照明，另配小太阳灯局部辅助照明。
Ø 场地四周设置灯架照明。
Ø 混凝土核芯筒上下施工楼梯间设36V低压照明，确保施工期间上下照明的需要。
Ø 为了保持工地及其周围环境的清洁卫生，每天安排专人清理清扫现场的施工道路，保持整洁有序的施工场地。
Ø 在施工期间所产生的施工垃圾和生活垃圾分类集中归堆，将每隔三天清离施工现场，直至工完料清交付使用。
Ø 多余渣土的清理手续将在业主的协助下，及时进行办理和外运渣土。
Ø 在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。

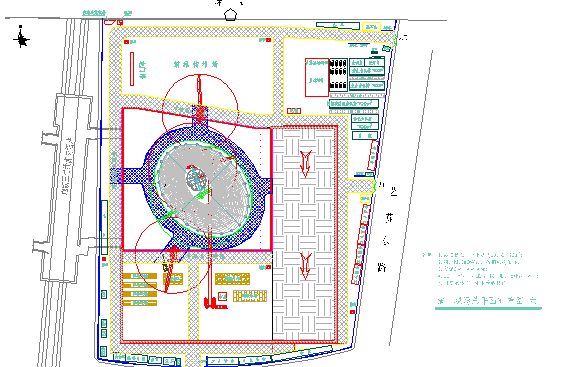

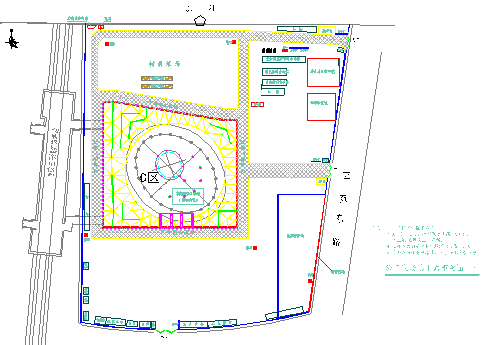

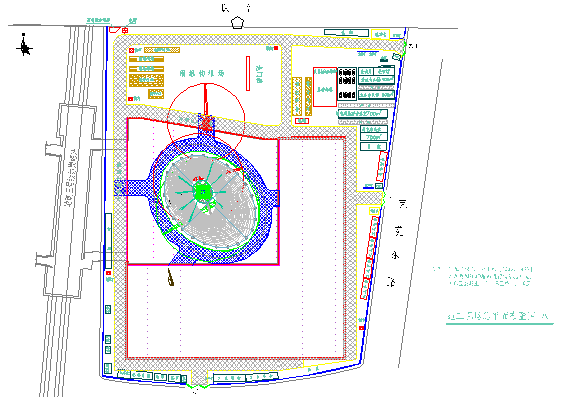

第二节 分阶段施工场布图
图5.8.2.1 方案一施工场布图一
5.8.2.3 方案一施工场布图三
图5.8.2.4 方案一施工场布图四
图5.8.2.5 方案一施工场布图五
图5.8.2.6 方案一施工场布图六
图5.8.2.7 方案一施工场布图七
图5.8.2.8 方案一施工场布图八
图5.8.2.9 方案一施工场布图九
图5.8.2.10 方案一施工场布图十
图5.8.2.11 方案一施工场布图十一
图5.8.2.12 方案二施工场布图一
图5.8.2.13 方案二施工场布图二
1)计算
1=K1∑(Q1×N1×K2)/(8×3600)
×1.1)/28800=32.08L/s
1 — 生产用水量；
1— 最大台班工程量（估算）；
1 — 各工种工段施工用水定额；
1—未考虑到的用水量修正系数；取1.10
2 — 每班用水不均衡系数； 取1.5
2)计算
2= K1∑(Q2×N2×K3)/(8×3600)=0.03 L/s
2 — 施工机械用水量；
Q2 — 同一种机械的台数（估算）；
N2 — 该种机械的台班用水定额；
K3 — 施工机械的用水不均衡系数；取2.0
1 — 未考虑到的用水量修正系数。取1.1
3)计算
3=P1×N3×K4/(t×8×3600)=1800×50×1.4/(28800×3)=1.46L/s
1 —施工现场高峰期人数估算(1800)
3 —现场生活用水定额；取50L
4 —每日用水不均衡系数；取1.4
—工作台班；取3
4）计算
20 L/s
1+ q2+ q3=32.08+0.03+1.46=33.57L/s＞(q4=20 L/s)
14.1L/s
取20L/s（与消防用水相当）
p×v×1000）]1/2=[4×33.57/（3.14×2×1000）]1/2 =0.107m
Ø 雨水系统：
Ø 污水系统：
，接至化粪池。总体预留接管考虑办公区及生活区污水排放。

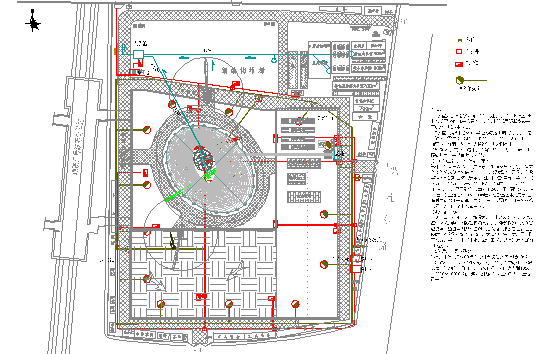

Ø 给水系统
室外管线布置
施工建筑内消防给水布置
P16层；第二部分：P16～ P28层；第三部分：P28～ P46层；第四部分：P46～P65层；第五部分：P65～ P88层。在设置蓄水箱的部位临时管路增加一路备用管路，考虑停泵时利用高区的蓄水箱可以由上至下区域供水。每层施工用水由施工单位从预留的供水点再自行接致施工用水点。
| 水泵扬程（单位m） | 水箱 | ||||||
序号 | 层楼 | 层高 | 相对层高差 | 泵扬程 | 水箱设置参考 | |||
1 | B2 | -10 | 94.8 | 124.8 | 考虑利用消防水池蓄水 | |||
2 | P16 | 84.8 | 62.4 | 92.4 | 增加临时蓄水箱16m3 | |||
3 | P28 | 147.2 | 93.6 | 122 | 考虑利用中间蓄水箱 | |||
4 | P46 | 240.8 | 98.8 | 130.4 | 增加临时蓄水箱16 m3 | |||
5 | P65 | 339.6 | 104 | 149.6 | 考虑利用中蓄水箱 | |||
6 | P85 | 443.6 |
|
| 考虑利用消防水池蓄水 | |||
|
|
|
|
|
| |||
水泵及压力罐选型 | ||||||||
序号 | 层数 | 增压主泵(一用一备) | 压力罐 | |||||
|
| 泵数量（台） | 扬程（m） | 流量 |
| |||
1 | B2 | 2 | 124.8 | 20L/s | 500L | |||
2 | P16 | 2 | 92.4 | 20L/s | 500L | |||
3 | P28 | 2 | 122 | 20L/s | 500L | |||
4 | P46 | 2（中间增压） | 130.4 | 20L/s | 500L | |||
5 | P65 | 2 | 149.6 | 20L/s | 500L | |||
3 按60 m3水箱考虑，现场利用位于地下室的消防蓄水池可以满足整个施工条件下的消防水储量。
Ø 主要材料设备分布表
临时消防给水用主设备 | |||||||||||||||||||
序号 | 层数 | 层高（m） | 增压主泵(一用一备) | 压力罐 | 水箱 | ||||||||||||||
|
|
| 泵数量 | 扬程（m） | 流量 |
| 水箱设置参考 | ||||||||||||
1 | B2 | -10 | 2 | 124.8 | 20L/s | 500L | 1个考虑利用消防水池 | ||||||||||||
2 | P16 | 84.8 | 2 | 92.4 | 20L/s | 500L | 2(2*2*1.5)考虑增加中蓄水箱（自制钢板焊接） | ||||||||||||
3 | P28 | 147.2 | 2 | 122 | 20L/s | 500L | 1个考虑利用中蓄水箱 | ||||||||||||
4 | P46 | 240.8 | 2（中间增压） | 130.4 | 20L/s | 500L | 2(2*2*1.5)考虑增加中蓄水箱（自制钢板焊接） | ||||||||||||
5 | P65 | 339.6 | 2 | 149.6 | 20L/s | 500L | 1个考虑利用中蓄水箱 | ||||||||||||
主要材料汇总表（1） | |||||||||||||||||||
| 电视塔内部 | ||||||||||||||||||
序号 | 名称 | 数量 | 单位 | 备注 | |||||||||||||||
1 | 洗手池 | 28 | 个 |
| |||||||||||||||
2 | 蹲便器 | 56 | 个 |
| |||||||||||||||
3 | 小便斗 | 28 | 个 |
| |||||||||||||||
4 | 水泵 | 10 | 台 | 配套阀门及仪表 | |||||||||||||||
5 | 水箱 | 4 | 个 | 每个8 m3，配套相应浮球阀及仪表。 | |||||||||||||||
6 | 消火栓 | 88 | 个 | 配备相应控制阀门及减压孔板 | |||||||||||||||
|
|
|
|
| |||||||||||||||
主要材料汇总表（2） | |||||||||||||||||||
| 电视塔外部场地 | ||||||||||||||||||
序号 | 内容 | 数量 | 单位 | 备注 | |||||||||||||||
1 | 室外消火栓 | 13 | 只 | 根据现场实际安排 | |||||||||||||||
2 | 污水井 | 2 | 只 | 估算 | |||||||||||||||
3 | 雨水井 | 5 | 只 | 估算 | |||||||||||||||
4 | 化粪池 | 1 | 个 | 160 m3 | |||||||||||||||
5 | 沉淀池 | 2 | 个 | 临时设置部分 | |||||||||||||||
6 | 雨水提升泵 | 4 | 只 | 估算 | |||||||||||||||
7 | 闸阀DN150 | 2 | 只 | 市政进水处 | |||||||||||||||
8 | 水表DN150 | 1 | 只 | 市政进水处 | |||||||||||||||
9 | 地下室提升泵 | 8 | 只 | 估算 | |||||||||||||||
10 | 冲洗池 | 1 | 座 | 临时设置部分 | |||||||||||||||
11 | 水箱 | 1 | 座 | 20 m3（初期场地用水及生活用水） | |||||||||||||||
主要材料汇总表（3） | |||||||||||||||||||
| 主要管道管材（估算） | ||||||||||||||||||
序号 | 内容 | 数量 | 单位 | 备注 | |||||||||||||||
1 | DN65无缝管 | 190 | m | 消防给水 | |||||||||||||||
2 | DN100无缝管 | 260 | m | 消防给水 | |||||||||||||||
3 | DN150无缝管 | 1800 | m | 消防给水、楼层内排水 | |||||||||||||||
4 | DN200UPVC管 | 300 | m | 场地废水污水 | |||||||||||||||
5 | DN350UPVC管 | 60 | m | 场地雨水 | |||||||||||||||
Ø 按消防局要求，消火栓配25m水龙带1条。
Ø 执行动火证制度，每个动火部位由施工队伍配专职看火员，并自带消防水桶和灭火器一个。
Ø 现场配灭火斧、灭火铲各8把，灭火捅16个。
Ø 每个办公室配灭火器1支；木工房、库房配灭火器2支，其余部位按区域配备配灭火器。
Ø 施工用水管网设专人总负责，并派工人值班巡查，要求值班人员有责任心及安全防火意识，并熟悉整个管网的控制。
Ø 场水电工巡查管网时要随身携带常用维修工具，发现管网渗水时，必须立即维修，保证施工用水。
Ø 定期检测水泵运转并做好记录，做好水泵的保养维护，发现问题及时处理。
Ø 消防设施管理，安装好的消火栓及消防箱器材禁止任何人随意开启及搬运。
Ø 每处消防设施悬挂醒目标志牌，消火栓水龙带应卷好放整齐，同水枪放置在消防箱内备用。
Ø 平时做好消防设施的维护、检查，发现问题及时汇报、整改、更换，以保证消防器材的良好使用功能。
Ø 充分利用水资源，节约用水，珍惜用水。
Ø 在地下－10m处设置增压泵，并利用消防水池蓄水；
Ø 在84.8m处设置增压泵，并增加两个中蓄水箱蓄水；
Ø 在147.2m处设置增压泵，并利用中蓄水箱蓄水；
Ø 在240.8m处设置增压泵，并增加两个中蓄水箱蓄水；
Ø 在339.6m处设置增压泵，考虑利用中蓄水箱；
Ø 在443.6m处考虑利用消防水池蓄水，在低区停泵阶段向下部区域供水。
KW柴油发电机组,作为施工应急备用电源。
×SH (以下均相同)。
以下均相同)。
(以下均相同)。
(4) 桩基供电的计算电流：(经核算Pjs为736.09 KW，计算表见施工用电负荷计算表)
Ijs＝Pjs/（1.732×UC×COSφ）
＝794.3 KW /（1.732×380V×0.6）
=736.09 KW /395=1864A
(5) 设置400A回路饋线电缆5路，封闭式配电柜5台，采用VV-1kV全塑电缆3×240＋2×120 mm2 。每台配电柜进线400A刀开关，出线空气开关300A、200A、100A各1只。
2、大底板供电区域一级配电：
(1) 经计算该区域计算功率Pjs为325.63 KW (计算表见施工用电负荷计算表)
(2) 该区域供电电流计算：
Ijs＝Pjs/（1.732×UC×COSφ）
＝325.63KW/395=824A
(3) 设置400A回路饋线3路，封闭式配电柜3台，采用VV-1KV全塑电缆3×240＋2×120 mm2 。每台配电柜进线400A刀开关，出线空气开关300A、200A、100A各1只。
168m以下作为一个供电区域：
KW (同时考虑±0.00面的施工用电，计算表见施工用电负荷计算表)
2 。每台配电柜进线400A刀开关，出线空气开关300A、200A、100A各1只。
KW (同时考虑±0.00面的施工用电，计算表见施工用电负荷计算表)
2 。每台配电柜进线400A刀开关，出线空气开关300A、200A、100A各1只。
KW (同时考虑±0.00面的施工用电，计算表见施工用电负荷计算表)
2。每台配电柜进线400A刀开关，出线空气开关300A、200A、100A各1只。
1、桩基供电区域设备机械用电负荷表
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
电焊机
AX5-500
16
台
25
三相
0.5
0.8
17.68
135.76
2
潜水泵
WQ-2
10
台
5.5
三相
0.3
0.7
3.01
12.65
3
钢筋切断机
KQ-40
2
台
13
三相
0.3
0.7
7.12
5.98
4
碳刨
4
台
30
三相
0.3
0.7
16.43
27.61
5
回旋钻机
ZSD300/210
2
套
210
三相
1
1
210.00
252.00
6
回旋钻机
QJ251-1
1
只
95
三相
1
1
95.00
57.00
7
砼振动机
φ50-70
20
台
1.1
单相
0.5
0.7
0.78
6.53
8
平板振动机
10
台
0.5
单相
0.5
0.7
0.35
1.48
9
龙门吊
1
台
150
三相
1
1
150.00
90.00
10
回旋钻机
GW20
4
台
55
三相
0.5
0.8
38.89
74.67
11
烘筒
2
台
10
三相
0.6
1
1.00
1.20
12
空压机
4
台
7.5
三相
0.6
1
5.81
13.94
13
反循环装置
BX-180
7
台
22
三相
0.6
0.8
17.04
57.26
14
合计
736.09
2、大底板供电区域设备机械用电负荷表（施工阶段）
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
电焊机
AX5-500
12
台
25
三相
0.5
0.8
17.68
101.82
2
空压机
4
台
7.5
三相
0.6
1
5.81
13.94
3
钢筋切断机
KQ-40
2
台
13
三相
0.3
1
7.12
8.54
4
圆锯
2
台
5.5
三相
0.3
0.8
3.01
2.89
5
镝灯
24
套
1
单相
1
1
1.00
14.40
6
潜水泵
WQ-2
10
台
1
三相
1
1
1.00
6.00
7
砼振动机
φ50-70
55
台
1.1
单相
0.5
0.8
0.78
20.53
8
平板振动机
10
台
0.5
单相
0.5
0.8
0.35
1.70
9
龙门吊
1
台
150
三相
1
1
150.00
90.00
10
烘筒
2
台
10
三相
0.6
1
1.00
1.20
11
布料机
2
台
60
三相
0.6
1
46.48
55.77
12
蛙式夯土机
HW-20
2
台
1.5
三相
0.5
0.8
1.06
1.02
13
灰浆搅拌机
HJ1-325
6
台
3.5
三相
0.6
0.8
2.71
7.81
14
合计
325.63
3、±0.00供电区域设备机械用电负荷表
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
砼固定泵
HBT90CH-2135D
2
台
546
三相
0.6
0.5
422.93
253.76
2
栓钉机
3
只
80
三相
0.5
0.66
56.57
67.20
3
灰浆搅拌机
HJ1-325
4
台
3.5
三相
0.6
0.6
2.71
3.90
4
电焊机
AX5-500
8
台
25
三相
0.5
0.6
17.68
50.91
5
调频高速升降机
SCD320GS
4
台
66
三相
1
0.8
66.00
126.72
6
钢筋切断机
KQ-40
2
台
13
三相
0.3
0.8
7.12
6.84
7
龙门吊
1
台
150
三相
1
1
150.00
90.00
8
烘筒
2
台
10
三相
0.6
1
1.00
1.20
9
布料机
2
台
30
三相
0.6
0.8
23.24
22.31
10
合计
622.84
4、168m以下作为供电区域内机施、土建、安装、装饰等供电区域设备机械用电负荷表
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
电焊机
AX5-500
60
台
25
三相
0.5
0.4
17.68
254.56
2
镝灯
24
套
1
单相
1
1
1.00
14.40
3
碘钨灯
12
只
1
单相
1
1
1.00
7.20
4
砼振动机
φ50-70
20
台
1.1
单相
0.5
0.66
2.33
18.45
5
平板振动机
6
台
0.5
单相
0.5
0.66
1.06
2.52
6
电动卷扬机
A5-5t
4
台
11
三相
0.5
0.6
7.78
11.20
7
电动卷扬机
A3-3t
6
台
7.5
三相
0.5
0.6
5.30
11.46
8
电动套丝机
DN15~50
8
台
3.7
三相
0.6
0.6
2.87
8.25
9
电动套丝机
DN65~150
6
台
7.5
三相
0.6
0.6
5.81
12.55
10
焊接电加热用电
共1000KW
1000
三相
0.8
0.6
894.43
894.43
11
12
合计
1235.02
5、标高168m至标高334.4m供电区域内机施、土建、安装、装饰等供电区域设备机械用电负荷表
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
电焊机
AX5-500
50
台
25
三相
0.5
0.4
17.68
212.13
2
镝灯
20
套
1
单相
1
1
1.00
12.00
3
碘钨灯
10
只
1
单相
1
1
1.00
6.00
4
砼振动机
φ50-70
20
台
1.1
单相
0.5
0.66
2.33
18.45
5
平板振动机
6
台
0.5
单相
0.5
0.66
1.06
2.52
6
电动卷扬机
A5-5t
4
台
11
三相
0.5
0.6
7.78
11.20
7
电动卷扬机
A3-3t
6
台
7.5
三相
0.5
0.6
5.30
11.46
8
电动套丝机
DN15~50
8
台
3.7
三相
0.6
0.6
2.87
8.25
9
电动套丝机
DN65~150
6
台
7.5
三相
0.6
0.6
5.81
12.55
10
焊接电加热用电
共1000KW
1000
三相
0.8
0.6
894.43
894.43
11
合计
1188.99
6、标高334.4m至标高459.2m供电区域内机施、土建、安装、装饰等供电区域设备机械用电负荷表
序号
设备名称
型号
数量
单位
用电功率Kw
用电相数
暂载率ε％
同时系数Kc
折算三相负荷Kw cosφ取0.6
计算功率Kw
1
电焊机
AX5-500
42
台
25
三相
0.5
0.4
17.68
178.19
2
镝灯
20
套
1
单相
1
1
1.00
12.00
3
碘钨灯
10
只
1
单相
1
1
1.00
6.00
4
砼振动机
φ50-70
20
台
1.1
单相
0.5
0.66
2.33
18.45
5
平板振动机
6
台
0.5
单相
0.5
0.66
1.06
2.52
6
电动卷扬机
A5-5t
4
台
11
三相
0.5
0.6
7.78
11.20
7
电动卷扬机
A3-3t
5
台
7.5
三相
0.5
0.6
5.30
9.55
8
电动套丝机
DN15~50
6
台
3.7
三相
0.6
0.6
2.87
6.19
9
电动套丝机
DN65~150
5
台
7.5
三相
0.6
0.6
5.81
10.46
10
焊接电加热用电
共800KW
800
三相
0.8
0.6
715.54
715.54
12
合计
970.10
制作方法如下图所示：
避雷针制作方法示意图
图5.8.4.4 核心区域施工阶段临时水电布置
4.6 安全技术措施
设置高度（m）
设置数量
（套）
设置位置
＋542
1
发射塔钢结构部位
＋459
4
＋355
4
＋246
4
＋168
4
另在位于核芯筒的两台塔吊上自带一套施工用航空障碍灯。
1）地理位置
6.2.1场内交通组织规划
1）出入口设置
2）现场道路规划
3）车辆临时停放场地
4）车辆冲洗设备
6.2.2建立运输保障体系
6.3.1施工塔吊布置
6.3.2施工电梯布置
图5.8.6.2 通道立面布置
图5.8.6.3 通道平面布置
图5.8.6.4 布置于临时支撑上部的通道
图5.8.6.5 布置于核芯筒周边墙体的通 图5.8.6.6 布置于钢结构环梁上的通道
6.3.3 混凝土泵送系统布置
1）地下结构施工阶段
2）上部结构施工阶段
图5.8.6.7 泵送系统立面布置图
图5.8.6.8 泵送系统平面布置图，32m以下部分钢管用汽车泵辅助浇筑
Ø 钢结构运输过程中，对钢构件质量的影响，如钢构件变形以及焊缝质量变化等。
Ø 钢构件运输过程中运输安全。
Ø 运输能力对工期影响。
Ø 工厂钢构件加工与现场钢构件拼焊、吊装工艺搭接。
Ø 运输成本。
图5.8.6.9 广州新电视塔周围交通表
Ø
运输路线：
Ø 限高：4.5m；限宽4.0m；限时：24小时可通行。
Ø 运输线路
Ø 限高：4.5m；限宽4.0m；限时：24小时可通行。
Ø
运输线路
Ø
Ø 限高：4.5m；限宽4.0m；限时：24小时可通行。
9.5
用 途 | 面 积（平方米） | 位 置 | 需用时间 |
业主办公室 | 1800 | 东北侧 | 2006.5.1 |
总包及监理办公室 | 700 | 东北侧 | 2006.5.1 |
分包办公室 | 700 | 东北侧 | 2006.5.1 |
食堂 | 320 | 东侧 | 2006.5.1 |
厕所及浴室 | 100 | 南侧 | 2006.5.1 |
文化福利及公用事业 | 550 | 东北侧 | 2006.5.1 |
仓库 | 250 | 西侧 | 2006.5.1 |
场地绿化 | 330 | 东侧 | 2006.6.1 |
工人宿舍 | 1300 | 南侧（东侧） | 2006.5.1 |
北侧堆场（含B区） | 约6600 | 北侧 | 2006.9.1 |
东南侧堆场（含B区） | 约7500 | 东北侧 | 2006.11.1 |
南侧堆场（含B区） | 约9000 | 南侧 | 2006.11.1 |
临时道路 | 9700 | 根据实际进度确定 | 2006.5.1 |
其他 | 250 | 根据实际工况确定 | 根据实际进度确定 |
合 计 | 39100 |
|
|
注：1.投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。
2.若本表不够，可加附页。
说明：以上为建筑面积，业主办公室按答疑文件为1700m2，再增设100m2的文化用房。
