第一章 工程概况

一、工程概况

工程名称：某大学体育中心工程

建设单位：某大学

设计单位：广州市承总设计院

结构类型：框架结构

建筑面积：44364平方米

现场施工条件：具备施工条件

施工用水、用电：已接至施工现场

工程承包范围：设计图纸以内的土建、屋盖、装饰、水电设备安装与调

试、区内设施配套工程施工总承包。

质量目标：江西省优良工程，争创鲁班奖

要求施工工期：业主要求施工工期为398日历天,计划工期395天。

二、工程规模

本次工程招标范围包括：某大学体育中心工程包括体育馆、体育场和游泳馆三个单体工程。

本工程总建筑面积约44364平方米，包括体育馆、体育场和游泳馆三部分：体育馆建筑面积15039平方米，大跨度结构采用柔性轻钢屋面系统，基础采用钻孔灌注桩基础，混凝土桁架支撑屋面系统，内部框架结构；体育场工程建筑面积9713平方米，观众席16556座，采用钻孔扩底灌注桩基础，框架结构，看台上部张拉膜结构；游泳馆工程建筑面积19612平方米，框架剪力墙结构，屋面预应力大板。

（一）体育馆工程

体育馆工程平面尺寸68.000米×128.000米，内部为框架结构，外部采用混凝土绗架支撑钢结构网架形式。属于大跨度结构，首层建筑功能为：

篮球场、乒乓球室、健美操训练馆、健身房、更衣室、休息室、配电、空调机房以及管理用房。二层建筑功能为：手球场、卫生间、观众席等，建筑总高度22.500米。

（二）体育场工程

体育场工程平面尺寸280.600米×173.000米，中部为体育赛场，看台采用框架结构，上部为张拉膜罩蓬，遮盖面积约10，000平方米，采用钢绗架支撑。看台下部建筑空间功能为：小卖部、休息室、贵宾休息室、体操练习室等，建筑高度24余米。

（三）游泳馆工程

游泳馆工程采用框架剪力墙结构，平面尺寸187.000米×48米，分为游泳池和跳水池两部分，采用预应力结构梁板，框架梁采用有粘结预应力结构，大板采用无粘结预应力。建筑高度约17米。

三、建筑概况

（一）体育馆建筑概况

（二）体育场建筑概况

（三）游泳馆建筑概况

四、结构概况

（一）体育馆结构概况

（二）体育场结构概况

（三）游泳馆结构概况

五、电气概况

（一）游泳馆电气工程概况

1、供电系统：

本工程高压系统采用环网开关柜，两个电源引自不同的高压开关房。低压系统设两台630KVA变压器，电房设于首层，该电房为高压柜、低压柜、变压器共用，本工程发电机电源作为消防、比赛场地照明用电、发电机电源又体育场发电机房穿地管线引来，消防控制室、消防设备、计时、计分、显示屏控制电源均市电/发电双回路供电，并在末端自动切断。

2、低压配电系统

低压配电电压为380/220V，系统接地形式采用TN-S系统。低压线采用三相五线或者三线电缆。所有配、用电设备不带电金属部分，插座接地均与PE线连接，所有普通插座回路均设30mA；漏电开关保护人体安全，楼层插界箱设置0.3A漏电开关防电器火灾。

3、线路敷设：

低压干线电缆水平段采用电缆桥架敷设，垂直段采用梯形桥架敷设，桥架、线槽穿楼板、电房、防火分区时预留的洞均用防火材料封赌。

4、建筑防雷：

本建筑物按二类防雷设计。防雷接闪器沿女儿墙、水池天面四周明敷避雷带，利用屋面混凝土楼板内的主筋做≤10M×10M或12M×8M的避雷网网格，利用外围柱内二根通长焊接的主筋做接地引下线，其间距不大于18米，利用基础内钢筋网做自然接地体，利用基础钢筋网内的二根主筋将各引下线相焊接，形成接地网。

5、消防报警：

采用编码智能总线式报警系统，消防报警联络线穿管埋地引至校区消防中心，

电源线采用ZR-BV-2×2.5mm2导线

报警及通信线采用ZR-RVS-2×1.0mm2和NR-BV-2×1.5mm2导线。

（二）体育场电气工程概况

1、供电系统：

本工程高压系统采用环网供电，两路高压电源电源引自不同的高压开关房。低压系统设两台630KVA变压器，为保证电压稳定，保证主照明之高功率金卤灯正常工作，变压器采用有载调压型。本工程设一台500KVA自动启动的柴油发电机作为备用电源，该发电机与体育馆、游泳管共用，但不可以与之同时使用。

2、低压配电系统

低压配电电压为380/220V，系统接地形式采用TN-S系统。低压线采用三相五线或者三线电缆。所有配、用电设备不带电金属部分，插座接地均与PE线连接，所有普通插座回路均设30mA；漏电开关保护人体安全，楼层插界箱设置0.3A漏电开关防电器火灾。

3、照明设计：

场地主照明采用四塔式灯塔照明，灯塔布置于看台四角顶部边缘，塔身高37米。

4、建筑防雷：

本建筑物按二类防雷设计。防雷接闪器载灯塔上设置S6.60型提前放电避雷针，沿看台女儿墙及显示屏顶明敷避雷带，做≤10M×10M或12M×8M的避雷网网格，利用灯塔柱内二根通长焊接的主筋做接地引下线，其间距不大于18米，利用基础内钢筋网做自然接地体，利用基础钢筋网内的二根主筋将各引下线相焊接，形成接地网。

（三）体育馆电气工程概况

1、供电系统：

本工程高压系统采用环网供电，低压系统设一台630KVA变压器（1B），供空调动力用电，为保持电压稳定，保证达功率金卤灯正常工作，变压器采用有载调压型。本工程重要负荷的备用电源由体育馆一台500KVA自动启动的柴油发电机引来，发电电源在1B低压母线与市电进行切换。

2、低压配电系统

低压配电电压为380/220V，系统接地形式采用TN-S系统。低压线Δ接线采用三相四线制电缆，其余采用三相五线制或者单相三线电缆。所有配、用电设备不带电金属部分，插座接地均与PE线连接，所有普通插座回路均设30mA；漏电开关保护人体安全，楼层插界箱设置0.3A漏电开关防电器火灾。

3、线路敷设：

低压干线电缆水平段采用电缆桥架敷设，垂直段采用梯形桥架敷设，桥架、线槽穿楼板、电房、防火分区时预留的洞均用防火材料封赌。

4、建筑防雷：

本建筑物按二类防雷设计。

5、消防报警：

采用编码智能总线式报警系统，消防报警联络线穿管埋地引至校区消防中心。

六、给排水概况

（一）游泳馆给排水工程概况

1、室内给水系统：

给水管道：ABS管，热熔连接。热水管道：铜管，钎焊连接。

2、室内排水

自流排水管：PVC-U管，粘接。压力排水管：无缝钢管，法兰连接。

3、室内消防

该工程自动喷淋系统火灾危险等级为中级危险，管道采用镀锌钢管，直径小于100mm，丝扣连接。直径大于100mm法兰连接。

4、室外给水：

给水管道：ABS管，热熔连接。

5、室外排水：

室外排水管道钢筋混凝土管，承插接口。

6、室外消防：

管径大于100mm采用球墨铸铁给水管，石棉水泥接口或者橡胶接口，小于100mm的采用普压给水铸铁管。

（二）体育场给排水工程概况

1、室内给水系统：

给水管道：ABS管，热熔连接。热水管道：铜管，钎焊连接。

2、室内排水

自流排水管：PVC-U管，粘接。压力排水管：无缝钢管，法兰连接。

3、室内消防

该工程自动喷淋系统火灾危险等级为中级危险，管道采用镀锌钢管，直径小于100mm，丝扣连接。直径大于100mm法兰连接。

发电机房采用固定式七氟丙烷灭火器。

4、室外给水：

给水管道：ABS管，热熔连接。

5、室外排水：

室外排水管道钢筋混凝土管，承插接口。

6、室外消防：

管径大于100mm采用球墨铸铁给水管，石棉水泥接口或者橡胶接口，小于100mm的采用普压给水铸铁管。

（三）体育馆给排水工程概况

1、室内给水系统：

给水管道：DN<50采用PPR管，热熔连接；DN>50采用钢丝网骨架复合塑料管，热熔连接。热水管道：铜管，钎焊连接。

2、室内排水

自流排水管：PVC-U管，粘接。压力排水管：无缝钢管，法兰连接。

3、室内消防

该工程自动喷淋系统火灾危险等级为中级危险，管道采用镀锌钢管，直径小于100mm，丝扣连接。直径大于100mm法兰连接。

4、室外给水：

给水管道：ABS管，热熔连接。

5、室外排水：

室外排水管道钢筋混凝土管，承插接口。

6、室外消防：

管径大于100mm采用球墨铸铁给水管，石棉水泥接口或者橡胶接口，小于100mm的采用普压给水铸铁管。

七、空调、通风概况

游泳馆：

风管：采用镀锌钢板制作，地下室通风兼排烟风管采用玻璃纤维氯氧镁水泥制作。

水管、风机盘管连接管、紫铜管、金属软管，喇叭口，管螺纹接口，其余管材采用无缝钢管，冲压弯头，螺旋电焊管，焊接弯头，焊接接口。

体育场：

体育场东西入口公共部分采用风冷热泵型空调机，控制中心夏季冷负荷共计：Qc=499Kw

风管：采用镀锌钢板制作，地下室通风兼排烟风管采用玻璃纤维氯氧镁水泥制作。

水管、风机盘管连接管、紫铜管、金属软管，喇叭口，管螺纹接口，其余管材采用无缝钢管，冲压弯头，螺旋电焊管，焊接弯头，焊接接口。

体育馆：

采用RSW-370-2水冷螺干式冷水机组制冷，水系统采用闭式双管系统。方形逆流冷却塔，吊顶型柜式空调机组。

八、质量要求

              质量标准：江西省优良工程，并要争创鲁班奖工程。

九、现场条件

一）现场情况：

（1）地理位置：

工程位于江西省南昌市南昌大学前湖校区校园内。

（2）施工用水：

现场根据甲方提供的供供水接驳点，布置供水管线。

（3）施工临时用电：

现场根据甲方提供的供供电接驳点，布置供电管线。

十、工程的特点、重点、难点分析

（2）游泳馆部份楼面及屋面采用预应力混凝土结构，施工技术要求高。

（3）体育馆采用巨型混凝土绗架支撑柔性钢结构网架。

（4）体育场采用钢绗架支撑膜结构罩蓬。

（5）三个工程都存在大跨度结构，并且采用的结构形式不同。

（6）本工程楼面结构标高均存在错层，标高根据不同的部位而不同，施工难度较大。

（二）施工重点：

由于本工程所含三个单体工程，施工时，如何进行施工组织管理，如何在确保工程质量的前提下，降低工程成本，确保工程工期，是本工程的施工重点。

本工程的场地分散成三块，而施工现场的能够搭设临建的位置较多，如何合理的进行平面布置，是本工程的又一施工重点。

二、体育馆工程特点、重点及难点分析：

一）工程特点：

体育馆采用巨型混凝土绗架支撑体系，屋面采用柔性钢结构网架，建筑高度不大，但是跨度很大。

二）施工重点：

1、巨型绗架砼浇灌质量及施工组织管理是本工程施工的重点之一。

2、轻钢结构网架吊装施工是本工程施工重点。

3、网架的防雷焊接及接地焊接质量，是本工程安装质量控制重点。

4、网架安装轴线定位要求精度高，其施工测量放线是施工重点之一。

5、绗架混凝土添加剂是本工程控制的重点。

三）难点分析：

1、巨型绗架支模施工是本工程的难点。

2、网架高空拼装定位是本工程的难点。

3、大体积混凝土浇筑水化热的控制是本工程的难点。

4、混凝土绗架钢筋量绑扎是本工程的难点。

5、如何协调各施工队伍之间的分工协作是本工程的难点

6、工期较为紧张，如何在工期允许的时间内保质保量的完成业主所交付的任务是本工程的维点。

三、游泳馆特点、重点及难点分析：

游泳馆平面分成两个区域，跳水池和游泳池，并采用了无粘结预应力板和有粘结预应力梁的结构形式处理大跨度结构，游泳馆的水池面积很大，游泳池为标准游泳池。跳水池深度达5米。

二）施工重点：

1、两个水池砼浇灌质量及施工组织管理是本工程施工的重点之一。

2、预应力混凝土结构施工是本工程施工重点。

3、屋面防雷焊接及接地焊接质量，是本工程安装质量控制重点。

4、标准游泳池底采用无梁楼板，柱冒的施工是本工程的重点。

5、预应力混凝土结构预应力钢筋的分批张拉的是本工程的重点。

三）难点分析：

1、屋面高支模的施工是本工程的难点。

2、水池防水的施工及其防水混凝土的浇筑是本工程的难点。

3、轴线控制是本工程的难点。

4、游泳池、跳水池的循环水处理系统施工本工程的难点。

5、如何协调各施工队伍之间的分工协作是本工程的难点

6、工期较为紧张，如何在工期允许的时间内保质保量的完成业主所交付的任务是本工程的维点。

四、体育场特点、重点及难点分析：

一）工程特点：

体育场主体结构是主席台附近的建筑，其主体为框架剪力墙结构，但是上部的罩蓬是钢绗架支撑的膜结构。

二）施工重点：

1、钢绗架的吊装质量及施工组织管理是本工程施工的重点之一。

2、膜结构的张拉施工是本工程施工重点。

3、钢绗架防雷焊接及接地焊接质量，是本工程安装质量控制重点。

三）难点分析：

1、张拉膜屋面结构施工是本工程的难点。

2、钢绗架吊装定位是本工程的难点。

3、轴线控制是本工程的难点。

十一、编制依据

以南昌大学体育馆、体育场和游泳馆工程施工图纸及结合现场行的施工规范及南昌市建筑工程行业有关规定进行编写。

第二章 项目管理机构及总承包管理一览表

一、项目管理班子一览表（见附页）

二、项目经理及项目负责人简历（见附页）

三、公司及项目组织管理机构、项目职责分工

（一）项目组织机构：

（二）项目经理部是本项目实施的管理者。

在该工程施工中，我司将按项目管理的原理，组织工程施工与管理，实行项目经理负责制，项目班子在公司的直接监督与控制下，履行工程施工的权利和义务。项目管理机构由项目领导层、专业管理层和劳务层组成。工地管理组织及人员编制见附页。

（三）项目经理部的组成、分工及各职能部门的权限

1、项目经理：负责项目部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责、分管行政组和安全组。

2、项目总工：对整个工程的质量、技术负全面责任。

3、项目副经理：是项目经理的助手，负责项目施工中的各项生产工作，对进度、质量、安全负直接责任，分管施工组和材料组。

4、 技术负责人：分土建及安装技术负责人。主要负责项目施工中的全部技术管理、质量控制和安全监督工作，分管技术组和质检组。

5、施工组：负责定额核算、计划统计和预决算的编制工作；负责施工现场平面管理、施工调度及内外协调；负责施工测量、放线，负责机械设备管理和安全管理工作。

6、技术组：负责施工组织设计、专项施工方案和技术交底卡的编制；负责钢筋翻样、木工放样，构配件加工订货和现场施工技术问题的处理；负责发放施工图纸、设计变更和有关技术文件；负责做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。

7、质检组：由质量管理工程师总负责，负责整个工程质量监督。下设质检员，在质量管理工程师的监督之下，进行质量检查，进行分部分项工程的自检评定，开展全面质量管理和 QC 小组的活动。

8、安全组：由安全管理工程师总负责，负责整个工程安全监督。下设安全员，在安全管理工程师的监督之下，进行安全检查，做好经常性的安全生产宣传工作，贯彻“安全第一、预防为主”的方针，组织日常的安全生产检查、监督工作，帮助班组消除事故隐患，促进安全生产。

9、材料组：负责编制材料进场计划，根据施工进度分批组织材料供应；负责材料的发放和物资保管。

10、实验组：由实验工程师负责。进行材料的检验、化验、抽检，提供有关材料的技术文件。

11、行政组：负责政治宣传、职工教育、生活后勤、安全保卫、环境卫生、文明施工及接待工作。

12、财务组：负责本工程的财务核算。

承蒙业主信任，诚邀我公司参加“某大学体育中心工程”的投标，如果我司有幸中标该工程，我司将按照招标文件的要求，对招标范围内工程，我司决不分包，全部自行负责施工，对业主要求配合的单位，我司完全负责配合各分包的单位的各项工作，。

   为此，我司成立“某大学体育中心工程”项目经理部，全面负责承包范围内的工程施工管理及履行总包责任。

   对于总包责任的履行，我司主要从两个方面来实现：

一是，通过施工现场内部施工各方的相互协调配合来实现。由于我司负责施工主体结构及砌体等工程，这部分是整个工程的骨架，其施工对整个工程的质量、进度等起着至关重要的作用，因此我司通过加强承包范围内工程的施工管理，尽量创造施工作业面，为分单位创造条件，同时为分包单位提供垂直运输工具等配合其施工；并且要求分包单位在我局总体施工部署指导下有条不紊地进行其各自的施工，凡事从大局出发，从整个工程的施工利益出发，从业主的利益出发，与我局紧密配合，团结一致 ，为高速、优质、安全、文明完成整个工程的施工任务这一共同目标而努力。

二是，通过我司与参加该工程项目建设的其它各方面包括业主、设计单位、监理单位等的合作，以及与地方政府各主管部门包括质监站、建委、城监部门、环卫部门等的配合协作，和与施工现场周围的各社会团体组织、企事业单位、居民等建立良好的社会关系，保证有良好的外部条件和施工氛围来实现。

五、与业主与监理的配合

一、总则

“业主满意”是我司的宗旨，某大学体育中心工程项目经理部全体人员应树立“业主是上帝”的思想观念，把业主期的工期和工程质量作为核心，为业主建造一流的建筑产品，让业主满意。

二、施工进度控制

1、施工进度计划

我司将按照与业主签定的总工期及工期控制点组织施工，并根据业主的要求，及时上报工期总计划、月计划以及周计划。

2、施工进度计划实施

我司将按照拟定的进度计划组织施工，按照工期计划我司将投入充足的人力、材料、资金、施工机械及施工机具来确保施工进度计划的实现。

3、施工进度计划的检查

按照施工进度计划的安排情况，对施工进度计划进行检查。

4、施工进度计划的调整

我司根据施工的实际情况，进行施工进度计划的调整，计划的调整以不影响工期控制点及总工期为前提。

若业主因需要而要求加快施工进度时，我司可视情况需要安排加班或增加资源投入量，尽可能满足业主要求。

三、质量控制

1、施工工艺控制

（1）我司将来格按照施工图纸及技术规范的要求进行施工。

（2）需使用的材料，应事先进行试验工作，确定出施工用配合比或工艺参数，并在施工中严格按照配合比和工艺参数进行施工；

（3）砼施工前应根据设计要求的混凝土性能进行混凝土试拌，当强度、坍落度、凝结时间、抗渗能等指标可以满足设计要求时，该施工配合比方能用于施工；

六、与设计的配合

1、在各种隐蔽验收时要及时通短设计单位，让设计单位对我司在施工过程中的质量有一个明显的监督作用。

2、对由于施工中需要作变更处理的部位要即时的反馈给设计单位，在设计单位提交正式的交更通短单位后，才能施工。

3、在施工时对于需等强度代换的钢筋需经过设计同意后方可施工。

4、对施工图纸中有不清楚的地方在图纸会审中要全面的提出，使设计单位能够尽早的给予答复。

5、对施工中重要部位的墙上开洞或梁上开洞要通短设计单位进行受力较核方可组织施工

6、对于大跨度梁或高支模要进行施工中力学校核，同时将施工校核的力学数据提交给设计院，让其进行校核才施工。

七、施工现场内施工各方面互相协调配合措施

一、总包责任方的主要协调措施

1、施工电梯

各分包单位应每一周以书面方式向总包责任方提供其下一周每体建筑的材料运输量，以便于总包责任方合理调配安排各施工电梯的运输工作。

2、塔吊

a、塔吊未拆除前时，总包责任方应主动了解各分包单位物资、设备、构件的重量、吊装时间，以便于合理安排塔吊工作量，充分利用塔吊的吊运、周转能力，及时将各分包单位的物资、设备、构件运往所在楼层。

b、塔吊拆除后，各分包单位若要吊运物资、构件，总包责任方应帮助各分包单位共同协商，考虑合适的吊装方案。

3、施工脚手架

在施工脚手架尚未拆除前，总包责任方有义务为各分包单位提供施工脚手架。

在施工脚手架拆后，分包单位若要求总包责任方帮助搭设脚手架应在一周前以书面形式向总包单位提出申请，以便于提前调配脚手材料进场搭设。

4、施工场地

各分包单位进场施工前，应向总包责任方提供其施工及构件堆放所需场地面积，部位，以便于总包责任方合理安排施工场地。对于临建设置由总包责任方统一规划，统一布置，各分包单位必须遵守总包责任方对现场场容场貌的管理，不得私自乱搭临建。

5、施工道路

总包方有义务合理安排各分包单位的施工顺序、设备、材料进场时间、车辆流量控制，以确保现场施工道路畅通。

6、施工用水

总包责任方在每个施工层开设供水龙头，以便于各分包单位用水方便。

总包责任方有义务为分包单位提供高压水泵，高压水泵有专人和管理。

总包责任方在各楼层均安设分电箱，以确保各分保单位用电方便。

7、垃圾清理

各分包单位应做好各自的落手清理工作，做到工完料尽场地清，废弃物与垃圾的处理按总包责任方的要求集中到指定地点统一处理。

第三章  施工准备

第一节  技术准备

1、由公司生产技术部门协助项目经理部有关人员认真学习图纸，熟悉理解图纸和设计意图，组织图纸进行自审、会审，准确掌握施工图纸细节和施工质量标准，明确工艺流程。中标接到图纸后应在3天内组织会审，会审采用分部、分项进行。力争将问题在图纸会审中解决。

2、由公司生产技术部门配合项目经理部认真编制本工程的施工组织设计，在投标方案的基础上补充和健全施工方案，明确施工操作要点，对可能出现问题的部位和工序，提出针对性措施，为工程的施工生产作出指导。组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

附表1：作业指导书编制计划附表1：作业指导书编制计划

附表2：质量通病防治工艺卡编制计划

3、组织施工人员学习质量体系和验收规范，围绕本工程公司的质量目标—江西省优良工程，争创鲁班奖，进一步全面掌握建筑工程质量检评标准，掌握确保合格工程的质量标准和质量控制。

4、根据施工图、预算定额、施工组织设计、施工定额投标文件等重新编制或复核回标施工预算，以便为施工作业计划编制、施工任务单的下达和限额领料单的签发提供可靠的依据。

第二节 现场准备

1、现场勘查

① 查勘现场，熟悉场地地质和水文勘察资料，根据监理、业主和规划部门移交的控制坐标和水准点，按建筑物总平面要求，在工程施工区域设置测量控制网，并采取防破坏保护措施，做好控制基线、轴线和水平基准点的校核和签证，确保施工质量。

② 对施工用水、用电、排水等要调查，其中包括水源、水量、压力，接管地点；供电能力、线路距离；排水砂井位置、排水的流向等。编制施工用水、用电的施工方案，并按方案的要求进行水、电布置。

2、施工队伍准备

① 从公司建立的劳务市场中选择高素质的施工班组，根据施工组织设计中的施工程序和施工总进度计划要求，确定各阶段劳动力的需用量。

② 为进场工人作准备，对工人进行技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想。使施工班组明确有关任务、质量、技术、安全、进度等要求。遵守有关施工和安全的技术法规和地方治安法规。

③ 做好后勤工作安排，做好临时设施的建设为进场工人解决食、住、医、工作问题，以便进场人员能够进场后迅速投入施工，充分调动职工的生产积极性。

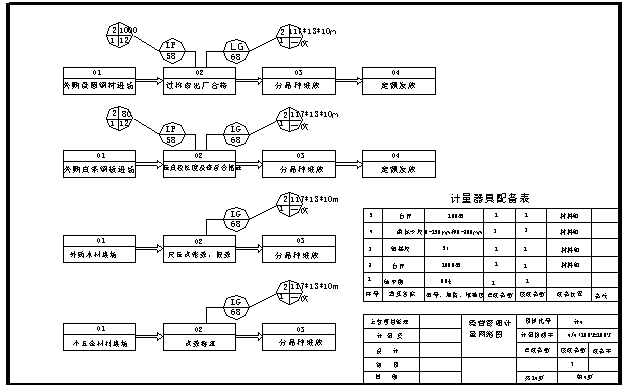

3、材料进场准备

① 根据施工组织设计中的施工进度控制计划和施工预算中的工料分析，做好备料、供料工作，做好材料的进场计划。

② 根据施工总平面布置要求，确定和修建仓库和堆放场地，并做好保管工作。

4、施工机械设备

按施工组织设计中确定的施工方法，为需进场安装的塔吊、施工人货梯、混凝土搅拌机、混凝土泵、砂浆机等机械设备作进场准备工作。

第三节 消防准备

1、在库房、办公室、宿舍等有消防要求的位置要挂泡沫灭火器。同时要做对施工人员进行消防知识讲座，培养他们的消防意识及消防观念。

2、要重要防火区要挂防火标识牌。

3、在工地四周每隔60m的位置设消火栓一个。

第四节 机械设备一览表

土建工程主要施工机械及检测设备计划

给排水、空调通风

第五节 材料进场计划

一、体育场工程

二、体育馆工程

三、游泳馆工程

第六节 劳动力计划及动态图

第四章 工程总体部署

第一节  工程管理目标

工程管理目标将是如何能够在整个施工管理中真正实现以ISO9002贯标体系中的以项目法为基础的全面过程控制和目标管理。

第二节  对招标文件主要条件的确认

1.质量目标：

本工程规定的质量目标为江西省优良工程，我公司如若中标，将确保本工程达到江西省优良工程，并且力争创鲁班奖。

2.工期目标：

本工程业主要求工期为398天，我司如若中标，将按照甲乙双方合同规定的开工日期按时开工，并确保在395个日历天内完成本工程招标文件规定的全部工作内容。

3、文明施工

我们严格按照《南昌市安全文明施工管理标准》执行实施。

4、安全.

严格遵守国家、部、江西省颁布的安全生产有关规定，强化安全管理与教育，严格执行国家、省、市有关防火、施工安全规定。本工程的安全目标为：杜绝重大安全事故，将轻伤频率控制在0.1%以下。

5.社会效益目标：

杜绝质量投诉，各方评价良好、满意。

6、承包方式：

根据招标文件提供的本招标工程施工图及施工说明、相关资料及说明，按招标文件规定的范围、内容和要求，采用固定单价包干形式，由我公司包材料、包施工、包质量、包工期、包安全进行承包。

7、工程施工技术要求：

（1）严格按照设计院提供的施工图和设计说明进行施工；

（2）严格按照上述施工图、设计说明中明确要采用的国家的、部颁发的、地方的施工技术规范、规程和标准施工；

（3）执行国家、部颁的其它有关施工规范及行业标准；

8、保修期：

本招标工程的保修期参照国家现行建筑工程保修有关规定的保修规定的保修期限实行。保修期自竣工验收合格之日起计，在保修期内因质量问题而造成的返修，其费用由我司负责。

第三节  施工区段及施工流水段划分

一、施工区段的划分的原则

对于地面以下工程，以分部分项工程交结施工先后的逻辑关系的原则来进行施工阶段的划分。对于地面以上的工程，由于在平面、立面分部分项工程间相互交叉作业较多，以施工先后为原则，同时结合招标工程的范围来划分。

二、施工阶段的划分

按建筑物基础及结构情况将体育馆工程、体育场工程、游泳馆工程各划分为如下六个主要施工阶段：

第一阶段为桩基础施工阶段，此阶段桩基础工程量较大，如何合理调配钻孔桩机是本阶段的关键所在，为了合理的组织桩基础的施工，我司在桩基础施工前要编制专门的作业指导书及桩基础施工行走路线方案。

第二阶段基础地梁承台，承台施工阶段，此阶段的重点是基础的测量放线及承台地梁标高和承台大体积混凝土施工水化热的控制，在此阶段基承台混凝土水化热控制是重中之重。

第三阶段为主体施工阶段，主体结构施工阶段主要为模板、钢筋、砼的施工质量控制。特别是体育馆巨型混凝土绗架的钢筋绑扎，结构混凝土、后浇带砼浇筑及游泳馆楼屋面预应力筋的张拉施工。其中高支模施工及园柱、异形柱的施工也是本阶段的施工难点所在。如何合理的组织流水施工是本阶段的重点所在。同时，砌砖、内粉饰、门窗、水电消防安装同时插入该阶段的施工，而且隐蔽工程较多，所以本阶段是决定本工程工期的施工关键。

第四阶段为屋面工程施工阶段。本工程的三个单体工程屋面分别采用了预应力、张拉膜、钢网架结构，均是高难度施工工艺，特别是游泳馆的预应力结构，梁板分别采用先张有粘结和先张无粘结预应力混凝土，施工组织特别重要。

第五阶段为水电安装及粗装修工程施工阶段。本工程有大量水电、消防及设备预埋件，包括一般水电安装、高低压配电、变压器安装及消防安装等，技术要求非常高。水电安装与装饰施工很容易发生碰撞，其交叉作业情况较多，故其协调施工将是本阶段的重点。

第六阶段为外排栅的撤除及室外场区工程施工阶段，此施工阶段外排栅拆除时的安全性比较重要，因本工程的层数不高，所以安全问题往往被人们忽视，在此阶段，我们要牢记一句话：越安全的地方越危险。我司要求在整个外排栅撤除的过程中，始终保持专人监督，并要求工人在整个操作过程中，工序的次序相当重要，一定要严格按工序的自身规律来拆除，千万不要为了快而违章操作。

四、施工区的划分：

由于本工程包括三个单体工程：体育馆、体育场和游泳池工程，具体施工时，三个单体工程可按三个施工区分别组织平行施工。

五、施工流水段的划分

本次招标工程包括体育馆、体育场和游泳馆三个单体工程，而且每个单体结构复杂，工程量大。故平面上按各个单体工程划分施工区的同时，在每个施工区内划分施工段，形成平行与流水相结合的施工方式，不但可以大大的缩短工期，而且可以最大程度的减少投入，使工程顺利进行。

体育馆工程于6-7轴设计有后浇带，可根据后浇带的位置划分为两个施工段，组织流水施工；游泳馆工程则以11-12轴及20-1/20轴间的变形缝为界，划分为三个施工段，分别组织流水作业，体育场工程于G-3～H-3、H-2～G-2、E-1～F-1、F-4～E-4轴间设计有后浇带，可根据后浇带划分为四个施工段。各单体工程施工段的具体划分位置详施工分区图。

（一）游泳馆施工区段的划分

（二）体育场施工区段的划分

（三）体育馆施工区段的划分

第四节 施工顺序及流程

一、±0.00以下阶段施工流程

二、±0.00以上阶段施工流程

三、安装工程施工流程

1、给、排水、消防安装顺序

2、电气安装工程

四、室内装修工程

五、各分项工程施工流程图

1、承台施工工艺流程图

2、模板工程施工工艺流程图

3、钢筋工程施工工艺流程

4、砌砖工程施工工艺流程

5、混凝土工程施工工艺流程

6、主体结构施工工艺流程

第五章  施工现场总平面管理

第一节 施工平面布置

一、 总体规划

根据本工程建设场地特点，施工场地分成三个区段。建设期间生活临建设施利用甲方提供用地内搭设，临建总体布局及建设标准与现场文明施工规划相协调。如业主方有要求，可共同规划建设。对业主提出的特殊要求可在费用协商后实施。其施工总平面布置图见附页。

二、搭设原则

施工场地布置须考虑下述施工设施的合理布置：临时生产设施、施工用材料堆放场地、施工场地的水平运输和垂直运输，临时生活设施，施工临时道路、施工用水电管路和施工场地排水等。具体的布置原则为：

1、适应各施工阶段的生产需要，利于施工作业。

2、临时设施位置不占用室外道路、停车场的施工面。

3、交通运输畅顺，尽量减少材料的二次运输。

4、避免或减少对周围环境和市政设施的影响。

5、符合安全生产要求，利于创造一个整洁文明的施工环境。

6、遵循节约原则，降低生产成本。

工地围蔽

根据关于文明施工的规定，所有施工工地均须加设2m高的施工围蔽，使其与外界隔离。砖墙外加白灰粉饰。

三、工地出入口

本工程包括三个单体工程，具体施工时，作为一个标段工程，进行整体围蔽施工，并根据需要及施工方便，设置一个出入口，出入口按照有关要求设专用洗车槽。

四、施工用水、电

本工程的施工用水、用电接驳点已接至施工现场，实际施工时，可根据业主提供的供水管作为供水水源，沿施工场地周边布置施工用水管路，每隔20-30m设一个供水点，施工用电根据甲方提供的接驳点布置输电线，并保证施工用电的安全，线路明确合理。

五、场地硬化与排水

游泳馆、体育馆施工场地边沿采用C15素混凝土硬化地面，体育场考虑到中部运动场的因素，拟取其中部分作为材料堆场，原则上不硬化中部运动场，以便于将来体育场的施工。在各个施工区域内，沿施工场地周边布置布置排水沟，在场地内设集水井。施工废水经沉淀后排入市政管网。

第二节 施工平面管理

一、平面管理原则

（一）平面管理总原则

   在工程实施前，制定详细的大型机具使用，进退计划，主材及周转材料生产、加工、堆放、运输计划，以及各工种施工队伍退场调整计划。同时，制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。

（二）平面管理计划的确定

施工平面科学管理的关键是科学的规划及周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场，垂直运输，布设网络计划，以确保工程进度，充分、均衡的利用平面为目标，制定出拟合实际情况的平面管理实施计划。施工时将该计划输入电脑，进行动态调控管理。

（三）平面管理计划的实施

根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。计划执行中，不定期召开调度会，经充分协调研究后，发布计划调整书。经理部负责组织阶段性的和不定期的检查监督，确保平面计划的实施。

地上结构施工重点保证项目：垂直运输安全管理；料具置场点有序的调整、管理；材料、机械进退场，使用的科学调度；施工作业工人区域化管理。

二、平面管理办法

1、施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施，按平面分片包干管理措施进行管理。

2、施工现场设置“五牌一图”：即公司质量方针、工程概况、施工进度计划、文明施工分片包干区、质量管理机械、安全生产责任制、施工总平面布置图。

3、按照总体规划要求做好平面布置，主要包括：

现场施工临建布置：⑴项目部办公室；（2）职工宿舍；（2）现场食堂、浴厕布置；（3）材料堆放场地及材料仓库布置；（4）现场配电房布置；（5）现场排水、排污布置。

施工现场要加强场容管理，做到整齐、干净、节约、安全，力求均衡生产。调配好工种的穿插，使劳动力资源发挥最大的效率。特别是本工程的体育馆、体育场和游泳馆工程处于三个相对较远的区域，平面分散增加了管理的难度，应给予足够的重视、

4、施工现场切实做到工完场清，施工垃圾要集中堆放，及时清运，以保持场容的整洁。

5、办公区、钢筋堆放场地、场外生活区参见文明施工有关规定。

三、施工平面布置详见施工总平面图

第六章  主要分项工程施工方法及技术措施

第一节 施工测量放线

一、本工程所需的主要测量仪器及其用途

主要测量仪器及用途

以上所列的主要测量仪器，在使用过程中需注意：

1、定期到市计量检定站，经检定、校准，合格后方可使用；

2、测量仪器、工具定期清洁保养，经纬仪、水准仪按检定规程规定，在其检定周期内，每季度要对仪器主要轴线进行校核，保证观测精度；

3、测量仪器定员使用，不得随意使用，严防损坏。

二、  校核场地平面控制网和水准点

在施工现场中，根据施工需要，从甲方提供已确定无误的基点上，引测出方便施工的定位点。绘制好测量控制图、表。标明定位点坐标、方位角、高程及与施工工程的关系。施测的成果填入控制成果表中，以便施工使用。根据土木工程的特点，考虑采用坐标网与方格网结合的方法控制为好。按甲方提供基点，合理的补设坐标点，使之成为多边形的控制网。在根据甲方提供的基点坐标，设置轴线控制点，以主轴线两端设点，使之成为方格网。方格网与方格网闭合。坐标点设置要通视平回，离施工现场有一定距离，不易碰动的地方为宜。轴线控制点因施工需要，设置于四周混凝土地面上。

设置牢固而不易破坏的标志，作为测量点，并根据与坐标网有关系数据，计算出各点坐标，以利定位在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。

三、 建筑标高、轴线控制

（一）、工程轴线和标高控制

根据建设单位提供的建筑轴线控制基点，建立施工现场的工程轴线和标高的控制网。

1、工程标高的控制采用水准仪从测量水准点（基点）引入标高，并在所建建筑物外围设立固定标高控制点，以引测建筑物的各层标高。

标高施测法，主要是用钢尺沿结构外墙、边柱等向上竖直立测量，一般高程引测至少要由3处向上引测，以便相互校核和适应分段施工需要，引测步骤是：

1、先用水准仪根据两个栋号水准点，在各向上引测处准确测出启始标高线(一般多测＋1.000m标高线)；

2、用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线，各层的标高线均应由各处的起始标高线直接量取。高差超过一整钢尺时，应在该层精确测定第二条起始标高线。

3、将水准仪安置至施工层，校测由下面传递上来的各条水平线，误差在5mm以内。在各层抄平时，应后视两条水平线以做校核；

4、观测时，做到前后视线等长；由水平线向上或向下量高差时，所用钢尺应经过检验,量高差时，尺身铅直，要进行尺长改正和温度改正。

5、工程轴线的控制：采用经纬仪进行轴线施测，并在每条控制轴线的两端，离开建筑物一定距离的位置设立固定标记，作为施工观测和复核交接使用。

6、本工程共设置三个施工区，根据施工面积的大小，每个区设置不同数量的测量控制点。

7、由于工程平面面积较大，在测量控制时实行全场地闭合控制，避免单独测量产生大的误差。

四、建筑物竖向控制

采用经纬仪进行垂直测量，其垂直度容许误差不超过H／1000，总偏差不超过30mm。

量线：

根据对量线精度的不同要求，分别采用悬线锤、平水尺和钢尺，每一跨距应在钢尺不同分划处读数，同时计算各个读数的误差，是否符合有关规定的要求。在回测中要校对往测读数，如不符合要求，则应重测。

垂直传递投点的仪器、工具：

以控制网为依据，采用吊线坠法逐层向上引测，这是比较经济，简单又直观、准确的方法。垂直传递投点15Kg线坠进行，利用线坠引测铅直线，将每座的四个控制点垂直投测到各层楼面。

为保证垂直施测的准确度，每三层或者10米高差就使用DZJ3激光垂准仪行检查复测比较，保证垂直度控制。在投测时，用对讲机上下联络。

控制点的分段确定与各段的投测：

层间垂直度测量偏差不应超过±3mm，建筑物全高垂直度测量偏差不应超过3H/10000和15mm。

电梯垂直控制：

建筑电梯井道常出现墙体垂直度偏移过大，扭曲和爆板现象，为避免电梯井出现这些通病，施工上首先要控制好平面轴线网，而关键是控制电梯井壁、门洞的墨线控制，从而控制好整个井道的墨线，达到控制垂直度满足规范要求。

每个电梯井采用独立轴线网控制其垂直度，在电梯井内四壁各设一条传递轴线。每隔5层复核一次，层层传递。

电梯井壁模板安装完毕后，施工员复核无误方可浇筑混凝土。垂直度控制层间偏差小于8mm，全高偏差小于H/1000和30mm。

电梯井门洞墨线层层传递，控制偏移。每层钢筋位置要进行校正，为防止竖向钢筋位移，电梯井垂直钢筋应在楼面上焊一水平箍筋，箍筋与模板之间保护层为15mm，用混凝土垫块来确保尺寸的准确。

电梯井道壁按剪力墙做法设穿墙螺栓拉固，防止爆板现象。

测量注意事项：

测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘、水准管，以减少竖轴不铅直的误差。

轴线的延长桩点要准确，标志要明显，并妥善保护好。向上投测轴线时，以首层轴线为准，避免逐层上投误差的积累。

取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直，横轴和横轴不垂直竖轴的误差影响。

大铁垂球的几何形体要规正、不偏斜，吊线本身要平衡。

在每次投测中，上下两人要配合默契，取线左、线右投测的平均位置。每次施测时应由专人操作及记录。

五、沉降观测

本工程在每一施工阶段及使用过程中均应对建筑物做沉降观测记录。

观测中一定保证“定人、定仪、定时”，同时确保每次观测前对使用仪器进行检核，以免影响观测结果。各观测日期、数据均记录完整，并绘制成图表存档，观测中如发现异常情况时，立即通知设计单位。

观测的对照点不得少于两个，并采用闭合法，测量精度采用二级水准，采用S2水准仪，观测方法采用一等水准测量。

观测点布置、做法按照设计及规范要求进行。对观测点要严加保护，不得损坏。

第二节 钻成孔灌注桩施工

1、钻孔桩施工工艺流程

2. 钻孔准备

⑴ 平整桩基范围内的场地。

⑵ 埋设钢护筒，护筒比桩径大15～20cm。护筒沉落后，周边用粘土回填夯实。护筒下沉时要核对桩轴线，保证与护筒中心一致，护筒高出地面30cm。

3. 废浆处理

（1）泥浆钻进时，使用多级振动筛和旋流除砂器或其他除渣装置进行机械除砂清渣，并分别存放在泥浆池和废浆池中。

（2）经常清理沉淀池和循环沟槽中的沉渣，并及时用汽车外运出场。

（3）废浆废渣处理:废渣用汽车外运至指定的堆放地。现场可将废浆集中于废浆池，待其沉淀脱水后再外运，或用特制的泥浆罐车将泥浆及时清运到指定地点排放。

4、土洞溶洞处理

（1）裂隙溶洞极易造成孔内泥浆大量漏失，使上部土层桩孔护壁非常困难，引起孔壁垮塌，成孔失败。

（2）土、溶洞充填物多为软-流塑状的粘性土，极易垮入桩孔内，造成埋钻、垮孔等事故。

（3）由于土、溶洞的空间分布形态很难有清晰、准确资料，仅靠超前孔资料难以满足桩孔穿越空洞时的施工安全、可靠、连续、稳定之要求。

（4）基岩岩面起伏变化大，溶蚀严重，溶沟溶槽发育，土洞与溶洞距离相对较近，使桩孔穿越土层进入基岩时，容易发生桩孔偏斜，垂直度超标的质量事故。若遇少量特别高大的土、溶洞时，一般都会产生偏斜现象。

（5）土洞的规模、形状变化大，且分布形态不清，施工时易出现土洞进一步垮塌，甚至造成地面塌陷。

（6）溶洞顶板灰岩较薄，冲击成孔时，顶板突然冲穿后，容易造成冲钻头脱落孔内事故。

（7）土、溶洞及裂隙富含地下水，成孔施工时，除了泥浆随可能的地下水流动而漏失外，亦有可能在施工时遇到孔内涌水、突水，破坏泥浆护壁，导致垮孔。

   针对成孔施工难点，采取“分区分类，先易后难，综合治理”的技术对策，制订相应的施工技术方案如下：

（8）利用先进的高新技术——“跨孔CT探测技术”，对场地土、溶洞的空间的分布，裂隙与溶蚀带的分布，基岩岩面形态作进一步的精确探测，以便全面准确掌握整个工程场地土、溶洞等复杂地层的发育分布情况。在此基础上，按土溶洞的空间分布范围大小和深度进行分区分灰归纳，并针对不同情况，采取相应的施工技术措施，做到有的放矢。尤其是部分处在地层特别复杂的桩孔，实行单孔施工设计，一孔一策，以保证施工顺利成功。

（9）根据CT探测和超前孔及勘探孔资料，对不漏失，且高度小于3m的土、溶洞，可利用超前孔预先压注掺入水泥的浓稠泥浆予以充填（水泥:粘土=1:4），对土洞及溶洞充填物进行预处理，使之在桩孔穿越时能保持孔壁稳定。

（10）对会产生泥浆漏失，高度小于3m的溶洞，当钻过洞顶板后，提钻向孔内投入造浆效果好的粘土或水泥粘土球充填，并填至超过洞顶2-3m后，再下入钻具小参数钻进成孔，将填入的粘土或粘土球挤向孔壁。

（11）对高度 3-5m的土、溶洞且漏失量不大时，采用下入局部钢护筒运行封闭隔离的办法。钢护筒采用8-10mm的钢板卷制，以满足强度和刚度的要求。钢护筒每节长2-2.5m，孔口电焊接长或在地面一次按所需长度焊接制作，整体吊放入孔。在钻过洞底板1.0-1.5m后，将带有护筒靴的钢护筒吊放入孔内座实，再投入水泥粘土拌合物（水泥、粘土=55:45）对护筒的底口进行封堵，上口封堵后修整成喇叭口状，避免起下钻时，钻头挂碰护筒上口（如下图示）。

上部桩孔直径D，比护筒外径大100-120mm，以保证护筒入孔顺畅。下部桩孔直径D为直径为设计桩径。钢护筒内径与桩孔直径相同，钢护筒在灌注砼后不起拔。

漏失量较大或全漏失时，向孔内大量投入装满粘土的编织袋，同时投入大量片石，然后下入冲击钻头冲捣，直至形成孔壁，并使漏失量显著减少，孔内泥浆能护住孔壁为止。

（12）对高度大于5的土、溶洞，采取分别治理的办法。即穿过土洞后，大量投入粘土袋和片石，将土洞填至足以形成人造孔壁。对溶洞则在钻至洞顶板0.5-1.0m后停钻，在上部桩孔内下入钢护筒进行全封闭隔离。钢护筒采用10-12mm钢板卷制，用振动锤振动打入，下到预定位置后，进行清孔，清除下钢护筒时落入孔内的渣土，然后用水泥粘上砂浆对护筒底口进行钻孔，揭穿溶洞顶板，保持钻头垂直放到溶洞底板，穿过底板1.0-1.2m停钻半起钻，向孔内大量投入粘土袋和片石，并不断冲挤，形成人造孔壁，恢复钻孔施工至终孔标高。灌注混凝土成桩。后利用振动锤起拔钢护筒。

（13）对存有大量地下水的溶洞，当桩孔穿过出现大量涌水时，可使用水下不分散混凝土，加粘土袋及片石，投入洞内堆积起来，通过水下不分散混凝土的胶结凝固作用，形成具有一定强度的孔壁，同时亦能起到良好的压住涌水、隔断水流的作用。

（14）土溶洞粘土充填物大量垮入孔内时，向孔内投入Na2CO3或Na（OH）,对垮入的充填物进行水化处理，经钻头搅制转化成护壁泥浆后，经循环排至孔外。需要指出的是，遇有大量充填物垮入孔内时，不可强行抽捞，否则充填物会越垮越多，导致桩孔被充填物埋没。

（15）在溶洞、溶槽、石笋、石牙等溶蚀现象严重，起伏面大的基岩面上施工，为保证桩孔的垂直度，在钻至基岩以上0.3-0.5m时，提钻向孔内投入直径为20-30cm的片石加粘土，回填至岩面以上2-3m后再进行冲击钻进。

（16）对裂隙溶蚀发育区段，如果漏失严重，可在泥浆中掺入惰性堵漏材料（如木屑、谷壳等），及含有快速堵水化学材料的水泥粘土球或粘土袋，边投边钻冲，将上述堵漏材料挤填入裂隙或溶蚀带中，起到封堵漏失的作用。

（17）在复杂地层成孔施工时，采用多工艺组合施工法，以简化工序，缩短成孔时间，提高桩孔施工质量。

5、清孔

桩孔达到设计要求后，即进行孔底清孔作业。

（1）泵吸反循环清孔。采用泵吸反循环钻进桩孔，在达到设计孔深位置后停止回转钻具并将钻头提离孔底50-80mm，持续进行泵吸反循环直到符合规范规定和设计要求。清孔时送入孔内的冲洗液不得少于砂石泵的排量，防止冲洗液补给量不足，孔内水位下降导致垮孔。砂石泵出水阀的开口应根据情况适时调整，以免泵吸量过大导致吸垮孔壁。返回孔内的冲洗液比重不大于1.08。

采用其他工艺钻进的桩孔，在终孔后，移开钻机，采用专门的泵吸反循环清孔接头，将密封的混凝土灌注导管下入孔内，导管底口距孔底50-80mm，顶部接上清孔接头，启动砂浆泵，进行泵吸反循清孔，达到要求后卸去清孔接头，将导管提离孔底400-500cm，准备混凝土灌注。

（2）压风机清孔。压风机清孔的主要设备、机具包括空压机、出水管、送风管、气水混合器等，空压机选用风量为6-9m3/min,风压0.7mpa，出水管直径Φ800，送风管直径25mm,出水管端加工成锯齿状。风管的下入深度以混合器至水位高度为孔之比的0.55-0.65来确定。管路系统的连接必须密封良好，无漏气，漏水现象，出水管的下水深度以出水管底距沉渣面300~400mm为重。

开始送风时，先向孔内供比重1.05的干净泥浆。停止清孔时，应先关气后断泥浆，以防止水头损失造成坍孔。送风量从小到大，风压稍大于孔底水头压力；当孔底沉渣较厚、块度较大，或沉淀板结时，适当加大送风量并摇动出水管，以利排渣。随着钻渣的排出，孔底沉渣减少，出水管应适时跟进以保持管底口与沉渣面的距离为300-400mm。孔径较大时应经常摆动出水管，但不得撞击孔壁或钢筋笼。

（3）二次清孔。桩孔第一次清孔后，经历下钢筋笼和混凝土灌注导管等工序，中间停顿时间较长。因此，在混凝土灌注前，应再次测定孔底沉渣厚度，如果沉渣超标（设计要求为20mm），则需进行二次清孔。清孔方法采用泵吸反循环清孔。

（4）本工程有数量众多的桩孔处于土、溶洞及溶蚀发育区。由于成孔施工采取了专门的护壁措施，因此，在清孔时要特别注意清孔操作，严格控制泵吸反循环的排量或送风量，保持孔内水头高度。如埋管过深，起拔困难时，不得强行起拔，可采用中等泵吸流量120-140m3/时），边泵吸边上下抽动清孔管，直至拔起至孔内垮塌物面以上50-60cm，然后边向孔循环高粘度、高比重泥浆护壁，边清除孔内垮塌物，直到桩孔恢复正常，清底符合要求为止。

6、成孔

    ⑴ 钻孔机具详见《主要机械使用表》。钻孔就位前，对各项准备工作进行检查。钻机就位后，用枕木作机座，要使底座和顶端平稳，保证在钻进和运行中不产生位移、倾斜和沉陷，否则及时找出原因，及时处理。

    ⑵ 钻机就位施钻时，将钻机底盘调成水平状态，当钻头吊入护筒开始钻下第一钻时，应小心使锥尖对准设计中心，然后盖上封口板，卡上推钳，试转数圈。

    ⑶ 开钻时，在桩孔内投入一定数量的粘土及相应的水，钻机不进尺空转，利用钻头搅制泥浆，搅拌后抽至循环池泥浆的相对密度为1.05～1.20，待循环池及桩孔全部储够该桩泥浆后，先启动泥浆泵和转盘，后进行进尺钻进，慢速钻进，待导向部份全部进入土层后，方可全速钻进。

    ⑷ 在钻进过程中，进尺的快慢根据土质情况来控制，并经常对钻孔泥浆的相对密度和粘度等检查观察，在粘性土及含砂率小的泥岩中，宜用中等转速稀泥浆（相对密度为1.05～1.20）钻进，在砂性土及含砂率高的地层中，宜用低转慢速、大泵量、稠泥浆（相对密度为1.20～1.45）钻进。确保泥浆护壁的相应厚度和质量。

    ⑸ 钻进成孔过程中，经常捞取钻渣，观察土层的变化，以及时调整泥浆的稠度，确定是否增加或减少转速，在岩土层变化处均捞取渣样，判明土层，并记入记录表中。

⑹ 施工作业分班连续进行，施工过程一气呵成，不在中途停顿，如确因故须停止钻进时，将钻头停放在孔底不超过12小时，以免被泥浆埋住钻头。

⑺ 及时详细填写钻孔施工记录，交接班时，交代钻进情况及下一班应注意事项。

质量要求：

钻孔的孔径不小于设计规定。护筒要求耐用，内部无突出物，护筒直径大于桩径设计直径30cm左右。桩孔位置符合设计要求，其允许偏差为：双向轴线±5cm ，桩孔垂直度1/100桩长。

3）终孔及清孔：

钻孔桩施工时密切注意土层的变化，当发现岩芯的承载力等于或大于设计的桩尖持力层的承载力要求时，通知监理及设计人员到现场磋商研究，确定能否提高终孔标高。当孔深已达到设计标高，但岩芯的承载力仍未达到设计要求时，则仍继续钻孔并同时会知监理及设计人员，变更该孔的终孔标高。

成孔工序验收合格后，进行第一次清孔工序的施工。清孔采用换浆法施工，即钻孔完成后，提起钻锥至底约20cm，继续旋转，然后以相对密度较低的泥浆压入，逐步把钻孔内浮悬的钻渣和相对密度较大的泥浆换出，换至孔内泥浆的相对密度低于1.2以下为止。在清孔排渣时，保持孔内水头，防止坍孔。

质量要求：

桩孔深度符合设计要求。清孔满足设计及施工规范要求。

7、钢筋骨架的制作与安装

⑴ 钢筋采用现场加工。

⑵ 按施工的实际桩长来决定钢筋的开料，依桩的长短及运输的能力来确定分段制作的长度。

⑶ 依设计图纸的规定，先制定相应的加劲筋，然后按规定的根数布置主筋，每隔2m设立一道的加劲筋，加强筋下垫以枕木，枕木必须铺设在平整的场地上，排列好后将主筋按规定间距焊死在加劲筋上，这样便可以保证钢筋笼骨架的顺直，再依设计规定的间距烧焊箍筋，电焊时应注意使用相应性能的焊条，保证焊接强度。

⑷ 成孔验收第一次清孔后，利用吊车将骨架吊入桩孔，钢筋骨架分段制作，每下完一节后用钢筒或方木固位，再用吊车吊住另一节进行驳接，段间驳接采用电弧焊焊接，焊缝长度单面不小于10d，双面焊不小于5d，焊缝厚度应按规范要求，特别注意钢筋笼同一截面内焊接接头不得大于50%。在骨料外侧绑砂浆垫块以保证保护层的厚度。吊放钢筋骨架入桩孔时，均匀下落，保证骨架居中，并切勿碰撞孔壁，以免造成孔壁坍落。

⑸ 骨架落到设计标高后，将其校正在桩中心位置并固定。

质量要求：

钢筋的品种和质量、焊条的牌号和性能应符合设计及施工有关标准的规定。

钢筋的加工、骨架的制作应符合设计及施工有关标准的规定。

8、水下混凝土灌注

⑴ 导管吊装前试拼，接口连接严密牢固，若接口胶垫有破损，更换后使用。同时检查拼装后的垂直情况，根据桩孔的总长，确定导管的拼装长度。使用前，进行水密试验，试验时的水压大于井口内水深至1.5倍的压力，当导管通过水密试验认为接头密贴，不漏水，导管壁也不漏水，方能作为灌注水下砼之用。吊装时，导管应位于井口中央，并在灌注前进行升降试验。

⑵ 导管吊放完毕，在导管口加封带管的铁板，往导管内加灌高压水，使沉淀在孔底的沉渣漂流。

    ⑶ 复核孔底标高，检查沉渣的厚度，判断是否达到设计要求及满足灌注要求。满足要求后，经现场监理工程师签证后，方可灌注砼。

    ⑷ 为保证工期，桩基采用现场集中搅拌站生产砼。

    ⑸ 砼施工时，先由实验室作好理论配合比，在灌注水下砼时做施工配合比的调整，在灌注过程中如遇下雨也要及时做施工配合比的调整。检查砼坍落度在18～22cm范围内为宜，确定砼可以使用后，在导管上端连接砼漏斗，开始灌注时，应在漏斗下口设置沙袋，或木球在其下铺设一块较大于导管10 cm见方的塑料薄膜紧贴漏斗口的，以防砼盛在漏斗时未剪断吊住砂袋铁丝前水泥砂浆渗入导管内形成砂袋或木球下不去而开盘灌注失败。当漏斗箱内储足了首批灌注的砼数量时，剪断吊住沙袋的铁丝，使砼突然落下，待漏斗内砼徐徐下落快完毕前既放吊斗内砼接上，以加大第一次进入孔内砼数量，确保了导管有足够的埋置深度，迅速落至孔底并把导管裹住，此时可说水下砼开盘成功。

    ⑹ 在灌注过程中，灌注应连续进行，并边灌注边缓慢提升导管，其提升速度要比砼上升速度慢。使砼经常处于流动状态，导管底埋置于混凝土内的深度以2～4m为宜，或导管中混凝土落不下去时，可将导管提升。提升速度不能过快，提升后导管的埋深不小于1m。提升导管时先将顶上漏斗挪开，然后垂直提升导管，拆去顶上一节后再接上漏斗，继续灌注砼。提升导管要保持导管垂直及居中，不使倾侧和牵动钢筋骨架。

    ⑺ 井孔内砼面位置的探测，采用锤重不小于4kg的锥形探测锤探测。砼灌注到桩顶上部5m以内时，不再提升导管，待灌注至规定标高一次提升导管，拔管采用慢提及反插。提升导管时特别要测量计算准确导管的埋深，千万不能将导管提出砼面而造成灌注中断。

    ⑻ 灌注过程中有短时间停歇时，经常起动导管，使混凝土保持足够的流动性。

⑼ 在灌注过程中，将井孔内溢出的泥浆引流至沉淀池再流入过滤池以便下一根桩施钻时重复使用。如不适用也要流入适当地点处理，防止污染环境及校园路面。

⑽在灌注过程中，特别要注意钢筋笼上浮的现象出现，因此事前要将钢筋笼固定好在孔口上，上浮出现时应减少导管埋深减缓砼灌注速度。

    ⑾ 灌注时随机抽取较有代表性的砼做抗压试件，灌注完成后及时清洗灌注工具及清除部分表面混凝土浆层，待终凝后再凿砼桩头到砼新鲜面（不小于80cm）。

    ⑿ 桩基质量的检测以小动测为主，并按有关规范规定的根数作钻取芯样方法进行检测。

第三节  承台及基础梁施工

一、基础施工顺序

其施工工序为：承台土方开挖→修整基坑→浇筑承台垫层→支承台侧模→扎承台钢筋→浇承台混凝土→地梁土方开挖→扎地梁钢筋→支地梁模板→浇地梁混凝土。

二、土方开挖

采用机械开挖为主，人工开挖为辅，考虑承台需要模板安装，故基坑、基槽宽度按设计尺寸，每边增加工作面300mm开挖，同时要求放坡，以防塌方。

土方开挖时，不要一直挖到底，要预留100-200mm深土层，以防基坑超挖。

排水降水措施，当基坑处于地下水位以下，施工时，要做好排水降水工作，为下道工序的施工创造条件。

施工遇到地下水时，在基坑四周设置一条200*300的明沟，且于基坑的转角处设置300*300*500的体积水坑，配备潜水泵排水，确保基坑无积水，以利继续开挖到设计标高。同时，为防止基坑上部的水流入基坑，在基坑口的四周设明沟或挡土，以防雨水或积水流入。

土方开挖后，须及时申报建设单位并会同设计单位到现场，对基坑土质进行查验，确定满足设计要求后，再进行下一工序施工。

本工程基本上不存在深大基坑，所以在基坑支护方面采用两边放坡开挖的施工方法。放坡系数为1:1，必要时坡面上堆垒砂包。

三、砼垫层施工

基底先抄平、夯实，然后用水准仪测定标高，并打上钢筋标志控制砼垫层标高和平整度。砼垫层采用现场搅拌，人力斗车运输到基坑、槽浇捣。

四、承台、地梁模板安装

在承台、地梁垫层施工完毕后，开始安装模板。模板采用九夹板，局部用木板拼补。模板安装前要将钢模清洗干净，涂好脱模剂。模板安装完毕，要仔细检查，校核模板的轴线、几何尺寸及支承强度和稳定性，使之符合验收规范要求。承台、地梁模板拆除在捣砼24小时后进行，以不缺棱掉角，不粘模为准。

五、承台、地梁钢筋制安

钢筋加工制作，是在现场统一进行，现场安装，钢筋抽料单须经公司技术负责人审定以后开始下料。钢筋断料，加工制作应由专职人员负责，且随时抽样检测，将偏差控制在规范允许范围内。制作好的钢筋按构件，分部位绑扎好，并挂好标志牌，堆放好。

钢筋安装前应先对照图纸将钢筋的规格、数量运至所需的部位，并及时清理好基底，然后开始安装。

地梁钢筋安装顺序，先主梁后次梁，特别强调，地梁与地梁相交处，应仔细处理好主、次梁钢筋的位置关系，确保结构的合理。同时预插柱筋，并绑扎牢固。

安装完毕后，要进行自检，合格后及时垫层预制高标号水泥砂浆垫块（30*30*20mm），以控制钢筋保护层厚度。然后及时会同建设单位、监理工程师进行验收，并办理好隐蔽工程验收签证。

六、承台、地梁砼浇筑

当钢筋验收合格后，方可进行基础、地梁砼浇捣。

为防止基坑裸露时间过长而塌方，柱基宜安装完一批，验收一批，落捣一批。地梁浇捣时须连续施工，施工间隙不超过2小时，当必须超过两小时以上时，应按施工缝处理。

砼的振捣要密实，地梁、基础采用插入式振动器，振动时要做到“快插慢抽”，以防止砼出现分层离析现象及振动棒位出现空洞现象。地梁及基础需分层浇捣，每层厚度大约300mm，在振捣上一层时，应插入下一层50mm左右，使上下层之间的接合严密。振捣时插点排列要均匀，且距离不大于振动棒直径的1.5倍。振捣时间以表面出现浮浆，且砼不再下沉为佳。

砼试件取样按照规范要求：每工作台班不少于1组。当每个台班超过100m3,每100m3不少于1组。砼施工完毕，派专人及时养护，养护时间不少于7昼夜。

七、施工缝的处理方法

浇捣施工缝前，应先对施工缝进行处理。先将施工缝侧的浮砼凿除，并用清水冲冼干净。然后用纯水浆涂刷一次，再用比砼强度高一等级的水泥砂浆捣贴在施工缝处，最后再浇捣砼。浇捣完毕后，及时进行养护。

八、承台大体积混凝土施工

承台厚度扣除底板厚度在1000mm及以上者先行分层浇筑至底板底，并在水平加插ф12短钢筋，其余与底板砼一次性浇筑。本工程体育馆采用混凝土绗架支撑钢网架屋面，承台高度达1400mm，其中更有部分承台高达1700mm，必须采用分层浇筑，由下至上在基底上2.2m和底板底处设水平施工缝，加插竖向ф12短筋，并设橡胶止水带止水。减低水化热措施：采用低热水泥和添加剂降低水灰比。浇筑在高度分段的范围内，每段内采用斜向分层施工，每层厚度控制在400～500mm。采用蓄水保温保护，蓄水厚度经计算和测温确定。测温采用温度检测仪，直读各测温点的实际温度。

第四节 水池施工

本工程的游泳馆工程包括了两个大型水池：游泳池和跳水池，最深达5米，防水成为水池工程的关键，根据工程实际情况，切实加强水池工程质量的控制，特别是水池混凝土浇筑的控制。

一、水池模板工程

池壁、柱模板

池壁、柱钢筋、模板要严格按弹出的柱、池壁位置墨线进行安装，池壁柱先绑扎钢筋后装模板。

池壁模板安装除立竖板、横板、竖档、横枋、斜撑外，内池壁设置φ14对拉螺栓，外池壁则设置中间加钢板止水环的φ12穿池壁螺栓，模板拆除后将螺栓两端凸出部位切除，且凿至凹入10～20mm, 再用防水砂浆补平。柱模要求边线通直, 每隔500mm设置φ14对拉螺栓。设置斜撑要保证柱、池壁垂直，并控制好轴线，使其垂直度偏差不大于+3mm，轴线位移不超过5mm。柱、池壁模板底脚要设200*200mm清扫口，以清除杂物。

管道穿过池壁时，预先安装防水翼环套管，避免日后打洞。

外池壁在底板以上500mm处留设施工缝，安装300mm宽厚3mm的钢板止水带。

外池壁模板的拆除必须在外池壁砼浇完三天之后进行。

顶板模板采用18厚建筑胶合板，垂直支撑采用门式脚手架，架间设剪力撑，架顶排布托方（愣木）、钢筋梁承受荷载。

模板固定

模板固定不得采用螺栓杆或铁丝对穿，以免在混凝土构筑物上造成引水通路。固定模板用的螺栓穿过防水混凝土结构时，采取下列止水措施：

在螺栓或套管上加焊止水环，止水环必须满焊，环数符合设计要求，模板表面平整，拼缝严密，吸水性水，结构坚固。

二、水池钢筋工程

钢筋的抽料、加工严格按图纸要求进行，钢筋抽料单经工程技术负责人审定后开始下料。钢筋断料、加工制作由专职人员负责，且随时抽样检测，将偏差控制在规范允许范围内。成型钢筋制作后由专人及时进行验收、整理、按编号规格分类堆放，并作好标志。堆放场地要干燥，钢筋由木块或木枋垫起离地10～15cm。为减少材料的二次搬运，钢筋的堆放要与现场施工顺序相配合。

钢筋安装前先对照图纸将钢筋的规格、数量运至所需部位，及时清理好基底，然后开始安装。

底板的钢筋施工，原则上按照先低后高，先复杂后简单的顺序。

底板钢筋是在垫层完成后进行，最下层钢筋按设计垫水泥砂浆垫块作保护层。

板钢筋网相交点都绑扎铁丝，支撑钢筋与上下层钢筋点焊，以防滑脱造成钢筋变形。

绑扎底板钢筋时，也将所有伸入底板的侧池壁、柱钢筋同时绑扎，钢筋接头长度，按焊接要求留设，池壁、柱钢筋用拉条、支撑加固，避免歪斜。

钢筋定位：

在绑扎完上部底板筋后，在垫层上铺设马凳，保持钢筋上下间距。马凳采用Φ20钢筋制作，铺设纵横向间距均为1000mm。

池壁、柱插筋可在底板面筋上点焊固定，最好在柱根部增加一个定位箍，点焊固定。池壁筋在底部增加通长定位钢筋或插筋侧加设斜架立筋。

钢筋的焊接接头在现场随机抽取进行试验，每200个头抽取3个作为拉伸试验，试验合格后方能申请隐蔽验收。

安装完毕后，进行自检，合格后及时预制高标号水泥砂浆垫块，以控制钢筋保护层厚度。然后及时会同建设单位、监理工程师进行验收，并办理好隐蔽工程验收签证。

钢筋接头方式详见结构施工部分。

三、水池防水混凝土浇筑技术

混凝土浇筑基本要求

防水混凝土工程质量的优劣，不仅取决于材料质量及其配合比，而且取决于施工质量。因此，对施工中主要环节，如混凝土运输、浇筑、振捣、养护等严加控制，按规范规定进行施工。同时必须事先做好充分准备。首先确定最佳施工方案，做好技术交底，明确岗位责任。对原材料要认真检验并妥善保管。做好试配，选定配合比，做好排水和降低地下水位工作。

防水混凝土浇筑

浇筑前，将模板内部清理干净，用水湿润模板。浇筑时，入模自由高度超过1.5m，必须用串筒、溜槽或溜管等辅助工具将混凝土送入，以防离析和造成石子滚落零积，影响质量。

防水混凝土连续浇筑，不留或少留施工缝。

防水混凝土振捣

混凝土采用机械振捣。振捣棒的操作要做到“快插慢拨”，在振捣过程中，宜将振捣棒上下震动，振捣时要尽量避免碰撞钢筋、管道、预埋件等。在钢筋间距较密的部位采用Φ25直径震动棒，每振捣完一段，随即用铁锹摊平拍实。每点振捣时间以10-30s为宜，视混凝土表面呈水平，不再显著下降，不再出现气泡，表面泛出灰浆为准。

掺入适量的水泥膨胀剂，使混凝土得到补偿收缩，减少混凝土的收缩应力。

采用真空吸水泵吸混凝土表面浮浆，有利于迅速提高混凝土早期硬化强度，达到尽量缩短工期的目的。

防水混凝土的养护

防水混凝土的养护对其抗渗性能影响极大，特别是早期湿润养护。防水混凝土的水泥用量较大，相应混凝土的收缩性也大，养护不好，极易开裂，降低抗渗能力。拆模过早，等于养护不良，也会导致同样结果。因此，当混凝土进入终凝（约浇灌后4-6h）覆盖并浇水养护，养护不少于14d。

四、拆模

防水混凝土不宜过早拆模。拆模时防水混凝土的强度必须超过超过设计强度的70%，防水混凝土表面温度与周围气温之差不得超过15℃，以防混凝土表面出现裂缝。

第五节 主体结构分项工程施工方法

（一）模板工程

本工程模板施工主要采用九夹板、钢木组合支撑体系。为保证质量和施工进度，全部配备新模板，以备周转之用。

1、柱模

本工程柱采用九夹板，按构件断面尺寸以大面包小面现场配制安装，支撑采用φ48钢管支撑，加50×100mm断面木枋作木楞，木楞间距300-400mm，φ48钢管做柱箍，间距600mm，为防止模板中部变形，需另在柱截面较宽的方向以间距约500mm穿φ12对拉螺栓。

其施工顺序为：钢筋绑扎→模板拼装→加对拉螺杆→柱箍固定→混凝土浇筑→养护→拆模→吊上一层使用。

模板安装好后必须按图纸钻好预留构造梁插筋孔及插入φ6(L＝200)外露80mm长的直筋作为拉墙筋的预埋筋。

2、园柱模板的施工

圆柱采用定型钢模板。

园柱均采用钢框钢板面，钢框采用600mm×6mm角钢、钢板3mm厚，园柱模分2只半园双拼，

辅楼圆柱采用定型钢模板。

园柱均采用钢框钢板面，钢框采用600mm×6mm角钢、钢板3mm厚，园柱模分2只半园双拼，

3、梁模

采用九夹板，自身固定为木垫枋和钢筋背杠。在已浇筑的混凝土上弹出轴线、梁位置，并在柱、墙上弹出水平线。按设计标高调整支顶的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的1-2‰，主次梁交接时，先主梁起拱，后次梁起拱。悬臂梁均需在悬臂端起拱6‰.

支顶在楼层高度4.5m以下时，应设二道水平拉杆和剪刀撑。

梁侧模板根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。

梁高超过750mm时，梁侧模板要加穿梁螺栓加固，间距@600。

对于结构中的弧形线条，可采用先配模板安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀锌铁皮，然后将配好的各小段模板运至现场拼在一起，并与其它模板合并加固。

4、高支模

本工程游泳馆的高台跳水台、体育馆屋顶梁板属于高支模，采用门式架支撑体系。

A、梁模板

（a）梁底模和侧模采用18厚夹板，支撑系统采用100×100的木枋、门式脚手架。

（b）支撑系统采用门式脚手架@600，两层木枋，上层木枋为100×100@310,底层为100×100@1200木枋。

  （c）设ф48钢管纵横扫地杆一道。第二、三层门式脚手架设ф48钢管纵横水平拉杆一道。

  （d）设剪刀撑，保证整个支撑体系的稳定性。

  （e）梁高高于800mm，设一道ф12@500梁对拉螺栓。

   Ｂ、楼板模板

（a）楼板底模采用18厚夹板，支撑系统采用80×80的木枋、门式脚手架。

（b）设ф48钢管纵横扫地杆一道。第二、三层门式脚手架设ф48钢管纵横水平拉杆一道。

   （c）设剪刀撑，保证整个支撑体系的稳定性。

跨度L>8m的肋承梁，应按施工规范起拱，起拱高度符合设计要求和施工规范的要求。主次梁交接时，先主梁起拱，后次梁起拱；当梁高>700时，梁侧模板中间加螺栓ф12@1000加固。为了保证拆模板不影响砼质量，做七天混凝土抗压试件送检验部门检验，并与楼面同条件养护，当梁跨度<8m的经试验室试压达到设计强度的75%、梁跨度≥8m的达到设计强度的100%后方可拆除模板，。

一般楼层高度>3.5m、跨度≥6的支模体系，应进行专项施工方案设计，所以，待工程实际施工前，将提供详细的高支模体系施工方案设计。

为了保证拆模板不影响砼质量，严格建立拆除模板混凝土抗压试验，在同等条件下，砼强度等级达到设计要求，将试验报告送监理公司和设计单位，经过同意方可拆除支模体系。

在砼施工期间，派专职木工观察模板支撑体系是否变形，发生支模体系变形，立即通知施工人员，停止砼浇筑，对模板支撑体系进行加固处理。

5、弧形梁模板：

弧形梁施工应在底模板上弹出墨线，横向龙骨需放样用钢管特制成弧形，模板采用窄直边板制作，施工时应先安装内面模板，用弧形龙骨将内模固定成弧形并每隔600mm安装一度穿墙螺栓。内模安装完接着安装钢筋，再安装外模，根据内模调整外模的角度和宽度，必要时梁面采用卡口板，以保证梁体弧度符合要求

6、高大梁支模设计

本工程的体育馆、体育场和游泳馆均为大型公共建筑，其中的高大梁很多，体育馆的巨型绗架梁更是采用了2465×1500的大截面，而且是120米长的连续梁，支模设计非常重要。

A）支顶架设计与计算

采用双立管架支顶。立杆底部先按上述方法处理后再加垫木板以分散荷载。

     (A)支撑体系计算

    三维立体钢管格构是空间结构，为简化计算，并基本接近实际受力状态，按平面构件体系作力学计算，计算中末考虑横向杆件的作用，但为加强横向杆件联结，确保整个支架的横向稳定，在空间体系设斜撑，大大提高了单管承载力的安全储备。

a、钢管几何特征的计算

    采用外径为48mm，壁厚3.5mm的钢管，钢管正截面An=489mm2，立杆长细比入=0.634µ1.h

        式中µ1-----计算长度系数

            h---立杆步距

b、钢管所能承受的压力计算

N=KA*KH*f*(P*φ*An)

式中NW--钢管所能承受的压力

     KA--与立杆截面有关的调整系数，立杆为单杆时取0.85

     KH--高度调整系数，取0·8

     f--钢材抗压强度设计值，取210/mm'

     φ--格构式压杆整体稳定性系数

     An—钢管截面积(mm2)

c、单根立杆承压能力

NW=KA*KH*f*φ*An=0.85*0.8*489*0.812*210=56.7KN,

d、梁板模板支架计算

a)、对于截面尺寸 2465×1500的梁:

        砼自重:

        q1=2465×1500x2.7=10.2(t)

        钢结构及钢筋自重折合 q2=1.1[14.7*0.02*1+2*0.04*400*1]*7.8=2.8(t)

        模板及方木自重:

       q3=0.65(t)

        施工荷载:

        q4=0.3(t)

        则设计总荷载:

       q=1.4x(ql+q2+q3+q4)

         =1.4x(10.2+2.8+0.65+0.3)=20(t)

设立杆间距d，那么每根立杆受力qd≦5.67t

则 d≦1.79，取1.5米。

b).楼板下立杆艾撑:

采用单杆支顶:

砼自重:(以单位受压1m为计算单元)
        q1=1.OxO.2x2.7=0.54 (t)

        模板及方木自重q=0.65

        施工荷载:q=0.3

则设计总荷载

        q=1.4x(q1+q2+q3)

         =4x(0.54+0.65+0.3)=2.086(t)

设立杆间距d，那么每根立杆受力qd2≤5.67t

则d2≤2.79

d≤1.65，为安全起见取间距为1.Om。

综上所述，一般梁及楼板立杆单杆间距10OOmm，大梁立杆双杆间距取500mm。

E.支撑架高度计算

根据《建筑施工安全技术手册》

      H=[KA*φ*An*f-1.3(1.2NG2+1.4NQ)]/1.2 NG2*h

          Hmax≤H/[l+H/l00]

           式中，h一支架步距

          KA--与立杆截面有关的调整系数      An-钢管正截面积

      f--钢管抗压强度设计值取2lON/mm'

      NG1--立杆的重所产生的轴力

      NG2--模板、梁板自重筹生的的轴力

      NQ--施工荷载所产生的轴力

      KA*φ*An*f=0.85*0.812*489*910=70876.64N

      NG2=((5.5+0.84)*1.2*10O0=7608N

      NG1=0.431*1000=431N

      NQ=(10+1.5)*112*1000=13800

H=[70876.64-1.3(1.2*7608+1.4*13800)]/(1.2*431)*1200

=33892.16/(1.2*431)*1200=78.64m,

Hmax=78.64/(1+78.62/1OO)=43.93m

    而实际为5m左右，故本支撑体系安全系数达到了80%，可靠性完全满足要求。

(7)施工万法及安全措施

    大梁下用双钢管支顶，楼板下用单管支顶，由于大梁太重，需按设计图设置

[160(140)主次龙骨，上再铺@400mm木仿100*100代龙骨，大梁底模板用双层松

木板，大梁侧模板及楼板底模板用20厚的胶合板。

    支架工作平台的搭设:利用上述脚手架满铺钢脚手板作为支架工作平台，平

台四周绑设安全护拦2m高，护拦及脚手板下满挂绿色密目安全网。

     该支撑体系为扣件式空间桁架，刚度介于刚性结构与铰结构之间，将扣件连接处按铰节点计算偏于安全。对进场的钢管、扣件进行全面检查，对有弯曲、凹陷、裂纹的钢管严禁使用。在整个施工过程中，共设置5个观测点，随时观测支撑杆的变形，控制支撑杆最大变形为10mm。支撑系统施工完后，要对扣件进行检查，确保施工安全。

6、剪力墙施工

剪力墙模板：模板支设必须牢固，严密，决不允许在浇筑砼时发生涨模和漏浆现象。

壁模板安装前复核基层上的模板控制线，在主筋上做好找平层控制标高，然后在基层上做30mm厚砂浆找平层，对柱模在基底部弹出垂直于拼缝的十字控制线，且模板拼装前板面涂刷脱模剂，清除结构内的垃圾。模板间的接缝加设海绵填充。

模板安装时先装内模后装外模，在模板处预埋50×50×25的木介子，

并用限位介子固定好以保证墙体厚度。拆模板后凿去木介子，将螺栓头割平凹坑，再用同一品种的水泥砂浆补平。

要加强拼缝、节点处的模板处理，虽然节点处模板面积虽小，但处理相对复杂，对外观影响极大。模板的四边应涂刷封边防水漆，防止混凝土浆水浸泡；相邻板缝粘贴8cm宽PVC防水胶带，以防止混凝土浆外溢。在模板阴角处和模板脚处理设高压缩性海绵，避免漏浆。

7、楼板模板

根据模板的排列图架设支柱和龙骨。支柱与龙骨的间距应根据楼板的混凝土重量与施工荷载的大小，在模板设计中确定。一般支柱间距为800-1200，大龙骨间距为600-1200，小龙骨间距为400-600。支柱排列要考虑设置施工通道。

拉通线调节支柱的高度，将大龙骨找平，架设小龙骨。

铺模板时可从四周铺起，在中间收口。若为压旁时，角位模板应通线钉固。

楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面应清扫干净。

楼板模板安装完成后，用沥青油毡或胶纸拼缝。

8、楼梯支模采用全封闭支模体系，如下图：

9、电梯井操作平台及筒模施工：

现场组装筒模时张开状态

收拢筒模四角，刷脱模剂，准备吊装

通过预留孔现场组装电梯井操作平台，调节高度及水平

绑扎墙体钢筋，支模板，插入穿墙螺栓，预留预埋，吊入筒模

张开筒模四角，上紧穿墙螺栓，现浇墙体

拆除墙模，收紧墙模四角，使筒模脱离墙体

筒模吊离井筒，清理筒模，刷脱模剂，准备再次装吊

起吊电梯井操作平台

电梯井操作平台支脚自动弹入预留孔，调节平台高度及水平

打预留孔进入下一层施工

10、模板的拆除

1、柱模板及梁侧模必须在平台、梁混凝土浇筑48h后方可拆除。

2、b≤2.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的50％时方可拆除；2.0<b≤8.0m之间的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的75％时方可拆除；b>8.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的100％时方可拆除(即28天后)；如果上一层的梁板混凝土未施工，则该层的梁板底模拆除后应加支撑回顶。

3、跨度≤8.0m的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的75％时方可拆除；跨度>8.0m的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的100％时方可拆除(即28天后)。

4、所有悬挑构件均须在混凝土试块常规养护达到设计混凝土强度标准值的100％时方可拆除(即28天后)底模。

5、已经拆除模板及其支撑的结构，在混凝土达到设计强度以后，才允许承受计算荷载，施工中严禁堆放过量的建筑材料。

（二）钢筋工程

1、钢筋制作

钢筋加工制作时，要将钢筋加工下料表与设计图复核，检查下料表是否有误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。

施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计、施工规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。

钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。

钢筋调直可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5％。

钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，昼减少和缩短钢筋短头，以节约钢材。

钢筋弯钩或弯曲：

钢筋弯钩

钢筋弯钩有三种形式，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩，外皮延伸，轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。

钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

弯起钢筋

弯起钢筋中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。

箍筋

箍筋的末端应作弯钩，弯钩形式为135°，10d长度。箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。

钢筋下料长度应根据构件尺寸、混凝土保护层厚度、钢筋弯曲调整值和弯钩增加长度等规定综合考虑。

直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度

弯起钢筋下料长度＝直段长度＋斜弯长度－弯曲调整值＋弯钩增加长度

箍筋下料长度＝箍筋内周长＋箍筋调整值＋弯钩增加长度

2、钢筋焊接

钢筋焊接采用电弧焊

电弧焊机的选用：

本工程采用电弧焊工艺焊接钢筋时，电弧焊机拟选用AX-320-1型直流焊机及BX1-400-1、BX1-315交流焊机。

搭接电弧焊工艺

（a）施焊前，钢筋的装配与定位应符合：钢筋的预弯和安装，应保证两钢筋的轴线在一直线

（b）施焊时，引弧应在搭接钢筋的一端开始，收弧应在搭接钢筋端头上，弧坑应填满。多层施焊时，第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。

（c）钢筋接头采用搭接焊时，焊缝长度不应小于搭接长度，焊缝高度h≥0.3d，并不得小于4mm；焊缝宽度b≥0.7d，并不得小于10mm。钢筋与钢板接头采用搭接焊时，焊缝高度h≥0.35d，并不得小于6mm；焊缝宽度b≥0.5d，并不得小于8mm。

搭接电弧焊注意事项

（a）焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

（b）根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条直径和焊接电流，保证焊缝与钢筋熔合良好。

（c）焊接过程中及时清渣，焊缝表面光滑平整，加强焊缝应平缓过渡，弧坑应填满。

3、钢筋绑扎与安装

钢筋绑扎前要认真对照设计图纸确定方向尺寸，钢筋交叉部位，应按有利于结构的原则进行交叉排列，梁与柱相交处，柱箍筋应预先穿好，再穿梁主筋，以保证梁高范围内柱箍筋的加密，满足抗震要求。

钢筋绑扎时，Æ14以上钢筋用20#绑扎丝，Æ14以下用22#绑扎丝进行绑扎，并严格按结构设计及有关施工验收规范进行施工。

钢筋搭接采用绑扎搭接时，应注意搭接部位在受压区，柱筋搭接应在柱高1/3～2/3范围内进行。各部位钢筋的搭接及锚固长度根据砼标号不同各异。

钢筋保护层，梁、板底筋用1:2水泥砂浆预制垫块支垫，柱、墙侧面用带扎丝的1:2水泥砂浆预制垫块支垫，楼板上层钢筋采用Æ12马凳筋支撑，间距双向@1.0m，地下结构底板施工时面筋采用Æ20马凳筋双向@1.0m支撑。

（三）混凝土工程

本工程地上结构混凝土采用泵送运输，泵送混凝土除应满足设计强度外，还必须具有可泵性，即在泵管内易于流动、不泌水、不离析，并且摩阻力较少。为此对混凝土原料的质量，必须严格要求，所有材料均应有化验报告，出厂报告和及格证。

1、混凝土泵的布置

泵机在施工现场的布置，根据建筑物的轮廓形状、混凝土分段流水工程量的分布情况、周围条件、地形和交通情况等决定。

2、管道敷设

泵机敷设注意事项：

泵机出口要有一定长度的地面水平管，然后再接90°弯头，转向垂直输送。这段水平长度不宜小于泵送高度1/3－1/4。如受场地限制，不宜在水平面上变换方向，须作90°转向时，宜用曲率半径大于1m以上的大弯头，尽量减少压力损失。

泵机出口的基本口径宜取150mm或175mm，必须接一个过渡接头（或锥形管）。

地面水平管道上装一个截止阀（逆流阀），最好为液压阀门，距泵送机5m左右为宜。

地面水平管可用支架支垫。因为排除堵管及清洗时，部分管道拆除较方便，故不必固定过牢。

转向垂直走向的90°弯头，必须用曲率半径为1m以上的大弯头。并用螺栓牢固地固定在混凝土结构的预留位置上，由埋设铁件固定或设一个专用底座，并撑以木楔。弯头转弯半径外侧受流态混凝土的冲刷，极易磨损，及时补焊。

垂直管道要用预埋件紧固在混凝土结构上，每间隔3m设一个紧固卡。垂直管可沿外墙或外柱铺设。原则上以不影响下道工序施工为准。

每当一层楼层浇筑完毕，即可拆卸施工面层上敷设的水平管道，然后将管道转移上一层楼层模板上。由于水平管道随着施工楼层的升高泵送压力越来越弱，故管道在高层楼面上只需木块作简单支架，使其高度高出楼面钢筋即可，不必采取其它固定措施。

楼层水平管道的布置，要便于在混凝土浇筑后，能跟随拆除。

施工楼层上的水平管道布置越短越好，最好水要超过20m，若超过20m，则要采取措施，要楼层垂直泵送混凝土转向水平方向的接口附近，铺一块薄钢板，相当于一个临时管道拆卸点。

3、施工要点

本工程地上结构砼采用泵送，泵机操作人员应进行严格培训，经考试取得合格证者方准上岗操作。

泵送前检查泵机的转向阀门是否密封良好，其间隙保持在允许范围内，使水泥浆的回流降到最低限度，当检查发现超偏差时，用耐焊条补焊。

泵送前，先用水湿润整个管道，而后送入水泥浆或水泥砂浆，使输送管壁处于滑润状态，再开始泵送混凝土。

混凝土应保持连续供应，确保泵送连续进行，尽可能防止停歇，若无法连续供料，宁可放慢泵送速度，以保证连续泵送。

要泵送时，应每2小时换一次水洗槽里的水并检查泵缸的行程，如有变化应时调整。

泵送结束后，要及时进行管道清洗。

4、防止堵管的措施

将水平管道堵塞部分拆开，一面清除水平管道内的物料，一面从此点泵送出料，临时由手推车进行水平布料。

混凝土的质量检查要求

混凝土进入施工现场，应派出质量检查员到场检查砼的质量情况；混凝土搅拌车出站前，每部车都必须经质量检查员检查和易性合格才能签证放行。坍落度抽检每车一次；混凝土整车容重检查每一配合比每天不少于1次；现场取样时，应以搅拌车卸料1/4后至3/4前的混凝土为代表。混凝土取样、试件制作、养护均应由供需双方共同签证认可；搅拌车卸料前不得出现离析和初凝现象。拌料后至卸料前时间间隔小于2小时，否则搅拌车内混凝土不能用于主体结构。

混凝土的浇筑

1）浇筑的一般要求

（a）浇筑前应对模板浇水湿润，墙、柱模板的清扫口应在清除杂物及积水后再封闭；

（b）混凝土下落的自由倾落高度不得超过2m，如超过2m时必须采取加串筒措施；

（c）浇筑竖向结构混凝土时，如浇筑高度超过3m时，应采用串筒、导管、溜槽或在模板侧面开门子洞；

（d）浇筑混凝土时应分段分层进行，每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分长度的1.25倍，最大不超过50cm，平板振动器的分层厚度为200mm；

（e）使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动间距不大于振动棒作用半径的1.5倍(一般为300～400mm)。振捣上一层时应插入下层混凝土面50mm，以消除两层间的接缝。平板振动器的移动间距应能保证振动器挟板覆盖已振实部分边缘；

（f）浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2h应按施工缝处理；

（g）浇筑混凝土时应派专人经学观察模板．钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇筑，并应在已浇筑的混凝土初凝前个整完毕。

2)框架混凝土浇筑

（a）柱子浇筑宜在梁板模板安装后，钢筋未绑扎前进行，以便利用梁板模作为浇筑柱混凝土操作平台用。

（b）柱浇筑前：底部填以5-10cm厚与浇筑混凝土内砂桨同标号砂浆，以免根部产生不密实现象，浇筑时应分层浇筑，每层厚度不得大于500cm，柱高超过了3m时，在柱侧开不小于30cm高的浇注孔装上斜溜槽分段浇筑，每段高度不得超过2m。

（c）浇筑后将洞封实，并用柱箍箍牢，柱混凝土一次浇筑完毕，如需留置施工缝应留在主梁底10cm处。

（d）在浇筑立柱时，为避免混凝土浇筑至一高度后，由于积大量浆水而可能产生混凝土强度不均匀现象，宜在浇筑到适当高度时，适量减小混凝土的坍落度。

（e）当浇筑柱梁及主次梁交叉处的混凝土时，一般钢筋较密集，特别是上部负筋又粗又多，因此既要防止混凝土下料困难，要注意挡住石子下不去。必要时这－部分可改用细石混凝土进行浇筑，与此同时，振捣棒头可改用片式并辅以人工捣固配合。

（f）混凝土浇筑过程中，要保证混凝土保护层厚度及钢筋位置的正确性，不得踏跺钢筋，移动预埋件和预留孔洞的原来位置，如发现偏差和位移，应及时校正。

混凝土的养护

1) 混凝土浇筑完毕后，应在12h以内加以覆盖，并浇水养护；

2) 混凝土浇水养护日期，掺用缓凝剂或有抗渗要求的混凝土不得少于14天，在混凝土强度达到1.2MPa之前，不得在其上踩踏或施工振动。柱、墙带模养护2天以上，拆模后，应继续浇水养护；

3) 每日浇水次数应能保持混凝土处于足够的润湿状态。

后浇带施工

本工程体育馆工程在结构设计时设计了后浇带，施工时，后浇带要按设计要求留设，接缝用快易收口网收口。混凝土应在其两侧混凝土浇筑完毕，并间隔两个月后才可浇筑。浇筑前，应将接缝表面清洗干净，保持湿润并刷水泥净浆。浇筑后浇带用的混凝土，应优先选用补偿收缩混凝土，其强度等级应与两侧混凝土相同。后浇带部位使用膨胀混凝土后，由于钢筋及两侧先浇混凝土的限制，使缝内混凝土膨胀不仅提高了混凝土本身的密实性，而且增强了同两侧先浇混凝土的嵌固作用，使新旧混凝土之间紧密结合，不致在交接面产生缝隙，达到防水的要求。

后浇带混凝土的施工温度应低于两侧混凝土施工时的温度，而且宜选择在气温较低的季节施工。这是因为若施工季节气温高于两侧混凝土施工时的气温，则此时两侧混凝土正处于体积膨胀状态，即使后浇混凝土浇筑密实，但气温下降后，先浇和后浇的混凝土同时产生体积收缩，仍会发生缝隙，导致接缝处的抗渗性大大降低。

5、防水混凝土施工

本工程游泳馆工程有两个大型水池：游泳池和跳水池，混凝土抗渗等级达到S8级，跳水池水深达到5米，对水池的防水要求极高，而且标准游泳池池底为无梁楼板结构，厚度大，施工难度极高，所以要求在防水混凝土施工这一环节要严肃对待，把好质量关。

   （一）施工准备

    A、 钢筋、模板上道工序完成，办理隐检、预检手续。注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。特别是管道或预埋件穿过处是否已做好防水处理。木模板提前浇水湿润，并将落在模板内的杂物清理干净。

    B、根据施工方案，做好技术交底。

    C、根据设计要求，承台砼需采用抗硫酸盐水泥，水灰比0.4，铝酸三钙含量<3%，所以对砼供应高需提出特殊要求，材料需经检验，由试验室试配提出混凝土配合比，试配的抗渗等级应按设计要求提高0.2MPA。

    D、游泳池和跳水池防水砼强度等级为C30，抗渗等级为S8，为保证质量，其坍落度要求在5～10cm内。

（二）施工方法

    1、工艺流程：；

作业准备—混凝土搅拌—运输—混凝土浇筑—养护

    2、运输：混凝土运输供应保持连续均衡，间隔不应超过1.5H，夏季或运距较远可适当掺入缓凝剂，一般掺入2.5-3%木钙为宜。运输后如出现离析，浇筑前进行二次拌合。

    3、混凝土浇筑：应连续浇筑。

A、   本工程抗渗砼量很大，池底板为无梁楼盖。

B、   墙体水平施工缝留在底板表面不小于500mm的墙壁体上，墙体上

有孔洞，施工缝距孔洞边缘不宜少于300mm，施工缝形式宜用凸缝，并设止水带。

C、   在施工缝上浇筑混凝土前，应将混凝土表面凿毛，清除杂物，冲

净并湿润，再铺一层2-3CM厚水泥砂浆（即配合经去掉石子）或同一配合比的减石子混凝土，浇筑第一步其高度为40CM，以后每步浇筑50-60CM，严格按施工方案的顺序浇筑。混凝土由高处自由倾落不应大于2M，如高度超过3M，要用串槽下落。

D、   应用机械振捣，保证混凝土密实，振捣砼时间一般以10S为宜，

不应漏振或过振，振捣延续时间应使混凝土表面浮浆无气泡，不下沉为止。铺灰的振捣应选择对称位置开始，防止模板走动，结构断面较小钢筋密集的部位严格按分层浇筑、分层振捣的要求操作，浇筑到最上层表面，必须用木抹找平，使表面密实平整。

    养护：常温（20-25℃）浇筑后6-10H须覆盖浇水养护，要保持混凝土表面湿润，养护不少于14D。

（三）质量保证措施

    1、严禁在混凝土内任意加水，严格控制水灰比，水灰比过大将影响防水剂补偿收缩混凝土的膨胀率，直接影响及减少收缩缝的效果。

    2、细部构造处理是防水的薄弱环节，施工前应审核图纸，特殊部位如变形缝、施工缝、穿墙管、预埋件等细部小心处理。

    3、游泳馆防水工程必须由防水专业队施工，其技术负责人及班组长必须持有上岗证书。施工完毕，及时整理施工技术资料，交总包归档。地下室防水工程保修期三年，出现渗漏要负责维修。

    4、穿墙管预埋带有止水环的套管，应在浇筑混凝土前预埋固定，止水环周围混凝土要细心振捣密实，防止漏振，主管与套管按设计要求用防水密封膏封严。

    （四）质量跟踪

本工序施工时应做好以下质量记录，以便实施质量跟踪管理。

    1、材料（水泥、砂、石、外加剂等）的出厂质量证明书、试验报告。

    2、混凝土试块试验报告（包括抗压及抗渗试块）。

    3、隐检记录。

    4、设计变更及洽商记录。

    5、分项工程质量检验评定。

6、其它技术文件。

第六节 网架结构施工

一、材料的选用：

材料设计要求所有钢材和焊接材料等，应具有相对应的出厂合格证，并经抽样检验及格报监理审批。

钢梁、柱、檀条及支撑钢材采用符合规定的Q235钢制作；

焊条采用E43xx型的焊条，其中地脚螺栓焊条E50XX。

钢结构主要机械设备清单

二、施工工艺文件目录

根据中华人民共和国国家标准、规程和规范：①《钢结构工程施工及验收规范》（GB50205－95）、②《钢结构工程质量检验评定标准》（GB50221－95）、以及中华人民共和国行业标准、规程和规范：③《建筑钢结构焊接规程》（JGJ81－91）为依据并结合公司实际情况编制如下工艺文件：

《钢料进厂管理条例》；

《钢材炉批号登记与检验规程》；

《钢材下料工艺规程》；

《钢材切割工艺规程》；

《钢材零件加工工艺规程》；

《构件安装技术要求》；

《钢管柱制作工艺规程》；

《钢柱制作工艺要求》；

《普通工字型横梁制作工艺要求》

《工字型蜂窝横梁制作要求》；

《焊接施工工艺》；

《钻孔工艺要求》；

《焊接工艺评定及焊接试验项目》；

《装运工艺要求》；

《构件矫正工艺规程》；

《检验大纲及报验项目》。

三、施工准备

钢结构设计、制造、安装及土建单位的分工图纸设计单位；

按照施工单位提出的机械设备能力，确定单元结构构件的划分；

对制造、安装单位进行钢结构设计图的技术交底工作；

对钢结构图纸的技术变更提出书面资料；

绘制钢结构竣工图。

钢结构制造厂
