一、编制依据

1.1 北京儿童医院改扩建工程合同                                  表1-1

1.2 北京儿童医院改扩建工程施工图纸                         表1-2

1.3 北京儿童医院改扩建工程应用的主要规程、规范             表1-3

1.4 北京儿童医院改扩建工程应用的主要图集                   表1-4

1.5 北京儿童医院改扩建工程应用的主要标准                   表1-5

1.6 北京儿童医院改扩建工程应用的主要法规                   表1-6

1.7 其它                                                  表1-7

二、工程概况

2.1 总体简介：                                             表2-1

2.2、建筑简介：                                                 表2-2

2.3 结构设计概况                                               表2-3

2.4 专业设计概况：

                                                               表2-4

2.5工程特点与难点

● 工程的重要性：本工程是北京市2000年五十项重点工程，2001年六十项重点工程，是北京市儿童医院群体改扩建的重点。

● 业主对工程工期的要求：该工程工期目标为2002年5月30日以前竣工，如何通过人、机、料的投入，进行科学的策划、组织、管理，使工程按照业主的要求完成是本工程十分重要的内容。

● 施工质量标准高：工程的结构质量目标为北京市“结构长城杯”，整体工程质量目标为北京市“优质工程”，争创北京市优质工程“长城杯”。

● 两个冬期及一个雨期的影响：施工总工期内逢两个冬期、一个雨期。其中基础工程施工在冬期，上部结构施工、外装饰工程工在雨期，总图施工在冬期，因此合理的安排和组织是项目管理中的重中之重。

              ● 特殊的地理位置：本工程位于市中心，施工位置在原医院内部，西侧与原门诊综合楼相连，东南部紧邻急救中心，周围建筑物密集，施工现场形成不了环行道路，文明施工、环境保护、扰民控制、现场安全以及组织交通运输和材料设备进出场要求十分严格。★

● 地下层高：地下二层结构层高5.26m，地下一层结构层高3.75m。给模板施工和混凝土施工带来很大的难度。★

● 底板混凝土：底板混凝土的施工质量关系到结构的抗渗、防水质量能否达到要求，须加强管理和监测，以避免底板混凝土出现收缩裂缝而影响混凝土的防水质量。★

● 外墙装饰复杂：根据建筑设计要求，外墙装饰由玻璃幕墙、涂料、石材和外墙砖组成，不同材料的分界线比较多，需加强前期工作准备。★

● 本工程建筑造型较为复杂：平面为“Ｕ型”，在工期紧张的情况下，各专业工种立体交叉作业多，需要加强施工组织和调度。

● 新材料、新工艺、新技术的应用：如冷轧扭钢筋、玻璃幕墙、干挂石材的施工。

● 外围交通的影响：医院门诊每天接近3500人，高峰时达到4000人，人流、车流拥挤；二环路交通流量大、堵塞严重，这将给材料、混凝土、设备的运输带来影响。解决外围交通不利的影响是工程施工的重要工作。

● 特殊的使用功能：本工程除众多的常规性用房外，还包括特殊的各类实验室、医用专业库房、核磁共振用房、大小演播室、声控室、舞台等，而且墙体结构变化较多、楼内功能分区较多，鉴于医院的特殊性对材料环保标准和档次的确定以及施工工艺提出了更高的要求。

● 特殊的机电要求：本工程除常规的机电专业外，尤为重要的是体现现代化医院的特殊机电工程和建筑物智能化弱电系统，对特殊机电工程尤其是智能化弱电系统的二次设计、系统功能和设备材料标准档次的确定和现场安装工艺等提出了很高的要求。

三、施工部署

3.1施工组织

● 项目施工组织系统：

项目经理部由公司总部授权管理，按照企业项目管理模式—GB/T19001--ISO9001标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制。

项目经理部按照我公司颁布的《项目管理手册》、《质量保证手册》、《CI工作手册》、《项目技术管理手册》、《项目质量管理手册》、《项目安全管理手册》、《项目成本管理手册》执行。

职能分工及职责：见施工组织设计最后的附表1。项目管理体系及职能图见后附表2。根据管理体系图，项目经理部建立岗位责任制，明确分工职责，落实施工责任，各岗位各行其职。

3.2工程任务划分

● 各单位负责范围                                            表3-1

● 工程物资设备采购划分                                      表3-2

● 总包单位与分包单位的关系：                                表3-3

工程使用大型设备情况：                                          表3-4

3.3施工部署原则

本工程单位工程量大、结构质量、装修标准高，总工期只有592天，工期非常紧张。为了保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，应该考虑到各方面的影响因素，充分酝酿机械、人力、资源、时间、空间的总体布局。

● 在时间上的部署原则——季节施工的考虑：

根据总施工进度的安排，基础结构施工在4月底出地面，回填土同步进行，保证外架按时同步搭设；

主体结构在9月15日前封顶；外立面的玻璃幕墙、铝合金窗、外墙贴砖、涂料在进入冬期施工之前完成，保证密封胶体的施工质量；

为了确保冬期施工之前室内通暖，总图施工在冬期施工之前完成，并调试完毕。

● 在空间上的部署原则——立体交叉施工的考虑：

              为了贯彻空间占满时间连续，均衡协调有节奏，力所能及留有余地的原则，保证工程按照总控计划完成，需要采用主体和二次维护结构、主体和安装、主体和装修、安装和装修的立体交叉施工。为了使上部结构正在施工而下部的二次维护结构、安装、装修插入施工，需要将结构分三次验收。结构验收的详细时间详见表3-5

                                         表3-5

● 总施工顺序上的部署原则：

按照先地下，后地上；先结构，后围护；先主体，后装修；先土建，后机电的总施工顺序原则进行部署。

● 在资源上的部署原则——机械设备的投入：

根据施工工程量和现场实际条件投入机械设备。结构施工期间在基坑内设置一台70m臂的C7050B型塔吊。为了降低塔吊使用负荷，混凝土浇筑采用拖式输送泵完成。装修施工期间安装2台双笼电梯。

3.4工程施工总进度控制计划

根据业主要求的本工程的关门工期：2002年5月30日。因此，为了保证各分部、分项工程均有相对充裕的时间保证工程施工和施工质量，编制工程施工进度总控计划时，要确立各阶段的目标时间，阶段目标时间不能更改。施工设备、资金、劳动力在满足阶段目标的前提下进行配备。

● 施工阶段目标控制计划：                                   表3-6

              ● 施工总控进度计划表（见附表3）

3.5 施工组织协调

工程施工过程是通过业主、设计、监理、总包、分包、供应商等多家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全、降低成本的关键之一。因此，为了保证这些目标的实现，制定以下制度，确保将各方的工作组织协调好。

● 制定图纸会审、图纸交底制度：

在正式施工之前，项目经理部工程部、技术部和机电部的人员核对图纸，参加由业主组织的图纸会审、图纸交底会，会中确定的内容形成第一份设计补充文件。确保工程顺利开始。

由总包方及时组织二次设计方对施工方的设计图纸细化。

● 建立周例会制度：

在每周的固定时间召开由监理主持，业主、设计、总包参与的周例会，会中商讨一周的工程施工和配合情况，解决问题。若遇到急需解决的事情，可以立即找业主、监理、设计商讨解决。

● 制定专题讨论会议制度：

遇到较大问题时，业主、设计、监理、总包坐到一起，商讨解决。此专题讨论会不定时召开。

● 制定考察制度：

我公司是ISO9002体系认证企业，根据ISO9002体系管理要求，项目的分包、分供方要三家以上参与竞争，因此，制定考察制度，组织业主、监理共同对主要分包、分供方进行考察，经过综合评比，最终选定合格、满意的分包、分供方。

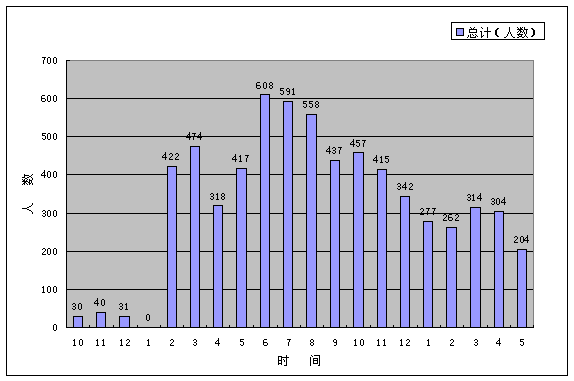

3.6主要劳动力计划

劳动力计划表：见附表4

劳动力动态管理图：

四、总体施工布置

● 根据基础、结构、装修三个阶段施工不同的特点安排总体施工部署：

1） 基础施工阶段：

在基础施工阶段，最棘手的问题是场地狭小，因此，在保证工期和质量的前提下如何增加现场施工使用面积是非常重要的。基坑护坡形式的选择是决定是否占用更多的使用面积的关键。通过对比，土钉喷锚护坡施工工艺以其占用面积小（只放1:0.15的坡）、施工速度快（土方和护坡同步交叉施工）、施工成本低、施工工艺比较成熟,当选为本工程的护坡首选方案（西侧与老门诊楼衔接处采用护坡桩加喷锚方案）。

为了保证施工的顺利进行，需要在施工现场附近租赁第二场地，用于施工人员的住宿场地。

本工程是框架-剪力墙结构，主体的剪力墙比较少，因此，基础结构工程的混凝土在整个工程中占的比率比较大，为了保证基础结构墙体的清水混凝土效果，地下结构墙体模板采用中型组合钢模板体系。

基础结构工程量大、墙体高，并且局部阶段处于冬期施工期内，因此，在施工时间安排上，基础结构施工时间适当长一些，这样有益于保证基础结构的施工质量。

保证主体结构开始插入施工时间，也就是保证了主体结构按期封顶的时间。因此，在施工部署上，将有上部结构的施工段作为先期完成基础结构施工的流水段。到±0.00封顶的区域放在最后一个流水段施工。

回填土工程要与基础施工保持同步，以保证地上结构外架搭设的时间要求和地下一层的结构施工。

2） 主体施工阶段：

主体施工阶段结构形式简单，有4个月左右的时间，平均10天左右完成一层即可。

主体建筑造型是局部阶梯型，B01层内缩一次，8层内缩一次。

首层至八层是上部结构施工单层面积最大的部分，因此施工时间相对上部结构其它层用时长一些。在施工安排上予以充分考虑。

每年的6月10日~7月10日是国家规定的高考复习时间，22：00点钟~次日6：00点钟禁止施工。主体结构施工5层~8层的施工期正好处于这个阶段，因此，在施工进度安排上要考虑这个影响。

为了保证总体进度计划按时完成，室内粗装修和外墙装饰提前插入施工。外墙装饰提前插入部分主要是装饰的安装龙骨，这同时要求外围结构偏差符合龙骨提前插入要求（幕墙施工单位向土建施工单位提供结构偏差要求）。

主体结构施工的外操作架设计时考虑砌筑和外装饰幕墙的施工要求。

3）装修施工阶段：

项目经理部与业主签订的装修承包范围为室内普通装修、外墙和屋面工程。但是项目经理部要对业主的总工期负责。

二次维护结构待结构验收和该部分的“结构长城杯”检查完毕后，立即插入施工。

由于机电、设备施工和室内精装修密切相关，因此，为了保证总体工程按期完成，要求业主大力协助配合，业主所确定的内容要符合经理部提出的施工进度计划、材料确认计划、设备进场计划，并要求业主控制其指定分包、分供方按照总控计划完成。

根据经理部负责的装修施工范围，现场需要布置砂浆搅拌机搅拌砌筑和抹灰砂浆。

● 安排施工的时候，应充分考虑高考期间、节假日对工程的影响。

五、施工准备

5.1 技术准备

● 专项施工方案编制计划：                                 表5-1

● 试验工作计划：                                         表5-2

● 样板、样板间计划：                                     表5-3

● 科研开发计划：                                           表5-4

●坐标点的引入：项目经理部进场时，勘察院已经将建筑的轴线桩引入施工现场，在土方开挖前，项目经理部委托四公司测量公司将轴线桩引到现场四周固定的房屋墙面上，作为施工轴线的投测点。并且将城市水准点引入现场，标注在周围永久建筑物上，代号分别为BM1、BM2、BM3，以此水准点控制工程的标高。BM1、BM2、BM3的绝对标高分别为：47.189、47.783、47.549。

● 土方开挖、土钉喷锚护坡施工方案：详见第5章主要施工方法中有关土方开挖和土钉喷锚护坡施工内容及《基坑支护及土方专项方案》。

5.2 生产准备

现场临电负荷：（具体临电布置详见《临电施工方案》）

          表5-5

根据上表：现场临电总容量401.5kw，业主需提供的总供电容量400KVA满足要求。

● 临水设计：具体详见（《临水施工方案》）

1）室外消火栓给水系统：

本系统的设置旨在保护施工现场、主体建筑低层部分及邻近建筑物。根据本工程施工现场地域狭小、现场内没有足够通畅的消防环形通道，一旦发生火灾，有些区域消防车根本无法到达，故设计采用临时高压消防给水系统。拟设临时消防泵，平时管网内的水压为市政水压，仅能满足施工生产用水的需要，不能满足消防需要，一旦发生火灾，立即启动消防水泵，临时加压使管网内的流量和水压达到消防要求。本工程室外消火栓系统用水量为20L/S。

本设计沿土建开挖线外围成环形敷设室外消火栓系统给水主管，环管各处按用水点需要预留甩口，并按不小于60 m的间距布置室外地下式消火栓，消火栓规格为SX100－1.6，为节约工程投资，设计室外消防与室内消防合用一台水泵，室外给水环管与室内消防及生产用水管之间设阀门，该阀门平时常闭，当着火须启动室外消火栓时立即打开。

2）室内消防及生产给水系统

室内消火栓用水量设计为15L/S。设临时泵房，将市政来水加压后送至主楼内。加压泵采用两台，一台为生产用水加压泵，一台为临时消防泵，互做备用。消防泵可满足室内消防及室外消防用。

本方案设计一根DN100竖管供主楼施工及消防用，竖管隔层设室内消火栓，并预留甩口，以供施工用水。室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带。

● 现场平面布置：

1） 现场施工条件：

              A、业主在现场的东北角有一台400KVA的变压器，负责现场施工的用电。现场施工用电总柜从变压器引入。400KVA可以满足现场施工用电的要求。

B、业主提供在主楼的南北两侧有两个水表井，作为现场临水的水源，水源的水管为Ф100，可以满足施工用水要求。

c、总包进场前，现场内的障碍物已经被清除，具备了施工条件。

D、建筑红线内面积约5439m2，基坑面积约3884m2，除掉现场临设占用的面积后，剩余面积已经很少，尤其是回填土完成之前，现场只能设置一些简单的加工设备，用于零星材料的加工制作。成规模的材料要寻找可以集中加工的场地和加工厂完成。

E、现场东侧有一个市政下水口，现场内的雨水和需要排掉的施工用水将从这个下水口排入市政管线。为了保证排入市政管线的水符合要求，现场内地面全部硬化处理，保证排入市政管线的水不带有泥沙。

2) 现场施工现场平面布置：

A、基础施工期间施工现场平面布置：

①现场大门的布置：由于现场条件所限，现场主入口大门设置在现场的东侧，方便人员进出。现场北侧设置一个大门作为混凝土浇筑、垃圾外运使用。

    ②现场临建设置：现场东侧设置二层盒子房作为总包方办公室，现场西北侧设置分承包方的办公室、库房、工具室。临建总面积为：800m2。现场东北侧设置一现场厕所供分包人员使用。现场垃圾分类设置在现场北侧大门附近。东侧大门设置警卫室。

③现场堆场：水泥、外加剂等存放在库房内。基坑周圈场地狭小，只能做临时料场和零星钢筋、木模板的加工场地。

④现场环形路：现场场地狭小，无法设置现场循环路。

⑤塔吊布置：由于现场场地的限制，结构施工只能设置一台70米臂的C7050B型塔吊，塔吊布置在基坑内，塔吊基础放置在底板以下，基础尺寸为7100×7100mm，布置位置在A轴/6轴处，塔吊中心线距6轴5650mm，距A轴3750mm。塔吊最终安装高度为60米。塔吊的工作半径为70米，塔吊的最大起重量为20吨，最小起重量为5吨。

⑥地下结构施工期间施工现场平面布置详见附图1-1基础施工平面布置图。

B、地上结构施工期间施工现场平面布置：

①现场大门、临建、循环路、塔吊布置同地下结构施工期间施工现场平面布置。

②现场堆场布置：D轴～G轴/4轴～7轴范围的结构到地下一层封顶，现场场地适当增大。增大部分作为料场使用。考虑二次维护结构插入施工，现场东北场地作为空心砖和砂料料场，并且设置两台砂浆搅拌机负责搅拌砌筑和抹灰砂浆。考虑ISO14001环保要求，在砂浆搅拌机旁设置一个洗浆池，洗浆池的水要经过沉淀后排入市政管线。洗浆池内的沉淀要求定期清理，防止大雨时，将沉渣冲入市政管线。水泥要放置在水泥库内，保证不漏、不潮，下面应架空通风，四周设排水沟，避免积水。

③外用电梯设置：为了配合砌筑结构施工，在主体结构施工期间，设置两台外用电梯负责空心砖、砌筑砂浆、抹灰砂浆的垂直上料。外用电梯布置在建筑物的东侧，分别设在①轴-②轴、⑨轴-⑩轴之间。

④地上结构施工期间现场平面布置详见附图1-2地上结构平面布置图。

C、装修施工期间现场平面布置：

①现场大门、临建、循环路同地下结构施工期间施工现场平面布置图。

②塔吊在结构封顶后拆除。

③现场堆场：石材、地砖、墙砖、铝合金等材料放置在室外的堆料区内，腻子、木门窗、木材、板材、吊顶材料存放在楼层内。油漆等挥发性材料存放在库房内。水泥放在搅拌站水泥库中。

④装修施工期间现场平面布置详见附图1-3装修施工现场平面布置图。

●有关证件的办理：

                                                                表5-6

● 施工扰民问题：

现场周边为办公区，业主方在先期拆房、平整场地的时候，该处居民表现出良好的素质，体现出理解和充分配合，相信扰民问题会在业主的帮助下圆满解决。

● 加工订货计划：                                       表5-7

六、主要施工方法及技术措施

6.1 施工流水段划分

● 底板混凝土浇筑施工安排：

本工程底板设计为筏式底板，底板厚度650mm。底板的投影面积为3800m2。在底板4轴～7轴/C轴～D轴设置结构后浇带，在6轴南侧2m设置施工后浇带。将底板划分为三个流水段。详见附图2-1底板流水段划分图。

● 地下室墙体混凝土流水段施工划分：

按照施工规范要求，墙体混凝土一次浇筑不得大于30米，因此，墙体流水段按照30米为原则划分成6个墙体流水施工段。

● 地下室独立柱施工流水段划分：

地下室独立柱的施工流水段按照四个流水段进行划分，混凝土浇筑时和附近的墙体混凝土一起浇筑。

● 地下室楼板施工流水段划分：

地下室楼板B02层按五个流水段施工，B01层按四个流水段施工。详见附图2-2B02层、B01层顶板流水段划分图。

● 地上结构流水段划分：

考虑到上部结构的造型特点（从8层开始内收），F01～F08层划分为四个流水段。F09～F12层变为两个流水施工段，详见附图2-3、2-4流水段划分示意图。

6.2 大型机械选择

● 大型机械选择：

1）大型挖掘机的选择优化：

挖掘机需要配合土钉喷锚护壁施工，考虑土钉喷锚护壁施工的特点，挖掘机的工作效率要比纯挖土时降低。35000m3的土方量计划35天完成，平均每天挖土1000 m3，因此，挖掘机选择日挖土量满足1000m3的挖掘机即可。

由于工程所在地处于交通易堵塞地区，因此，土方主要在夜间运走，考虑每夜运输五次，需要20辆太拖拉、斯太尔自卸车。

2）塔吊选择：

由于现场条件限制了现场的塔吊布置，现场只能在坑内设置一台塔吊。建筑物高48.98m，加上地下9.25m的深度，塔吊的高度已超过自由高度，需要附墙。塔吊位置布置在A轴/6轴处，距建筑物最远距离为67m，选择70m臂可以满足要求。根据以往的施工经验、建筑面积36900m2、结构工期7个月的工程，1台塔吊的负荷比较大，因此，增加混凝土拖式输送泵的数量，使塔吊配合混凝土的浇筑工作，来降低塔吊的负荷。塔吊臂端起重量要求达到5t，最大起重量达到20t，方能满足施工要求。综上所述，塔吊选择C7050B型塔吊。

3）混凝土拖式输送泵的选择：

本工程场地狭小，场内拖式输送泵只能布置在主楼东侧。

本工程预拌混凝土输送主要采用拖式混凝土输送泵。

考虑混凝土浇筑量，地下结构施工选择3台拖式混凝土输送泵，地上结构选择1台拖式混凝土输送泵。

根据以往的施工经验，选择浙江省湖州产YD90D-10混凝土输送泵可以满足本工程泵送混凝土的要求（在《混凝土工程施工方案》中，通过计算来核对）。

● 大型机械选择一览表：                                  表6-1

6.3主要分部、分项工程施工顺序

● 地下部分施工工序：

土方开挖→垫层浇筑→砖胎模砌筑→防水卷材施工→防水保护层浇筑→底板钢筋放线→底板砼浇筑→底板砼养护→地下外架搭设→测量放线→地下二层墙柱钢筋绑扎→地下二层墙柱支模→地下二层墙柱砼浇筑→墙柱砼养护→地下二层内架搭设→地下二层顶板、梁支模→地下二层顶板、梁钢筋→地下二层顶板、梁砼浇筑→梁板砼养护→测量放线→地下一层墙柱钢筋绑扎→地下一层墙柱支模→地下一层墙柱砼浇筑→墙柱砼养护→地下一层内架搭设→地下一层顶板、梁支模→地下一层顶板、梁钢筋→地下一层顶板、梁砼浇筑→梁板砼养护→地下外墙防水→外墙防水保护层→土方回填

● 地上部分施工工序

外架搭设→平台放线→墙柱钢筋绑扎→墙柱支模→墙柱砼浇筑→墙柱砼养护→内架搭设→梁、板模板支设→梁、板钢筋绑扎→梁、板砼浇筑→梁板砼养护

6.4 主要施工方法

6.4.1 测量放线

● 施工测量放线内容及责任划分：                             表6-2

● 工程施工测量内容：

1）工程轴线的定位：

              由于该工程施工场地狭窄，加之采用多流水段、多工区的流水立体交叉作业，为了保证轴线投测的精度，平面控制采用内控法。

              A、内控网的布设：

使用工具： PTS-III0.5全站仪。目的是校核控制轴线标志桩投测纵轴及横轴几条主轴线，对边、角值进行校测，边角的各项精度必须符合下表中的规定。

                                                            表6-3

制作内控基准点：采用10cm*10cm钢板制作，用钢钉该划出十字线，埋设在底板内。

留置测量口：各层楼板的内控基准点正上方相应位置预留一个150*150mm孔洞(激光束通孔)。

B、轴线投测方法：

仪器采用苏州产J2JD激光经纬仪及接收靶。

将J2JD激光经纬仪架设在底板的内控基准点上，接收靶放在投测楼层面的相应预留洞口，将最小光斑的激光束投到接收靶的“十”字交点处。

将检定合格的经纬仪架设在接收靶上，依次投测出主轴线。

激光光斑圆的直径允许偏差(指接收靶上的允许偏差)见下表：  表6-4

本工程从基础底板设置内控基准点，到投测顶层 （设备层屋面）的高度为48.58m,因此，其允许偏差为±5mm。

              2）高程投测：

              将城市高程网点标高引到施工现场周围永久建筑物上，见下表。每间隔一定的时间联测一次，以作相互检校。检测后的数据成果必须作一分析，以保证水准点使用的准确性。现场高程根据这三个点进行投侧。

表6-5

每间隔一定的时间联测一次，以作相互检校。检测后的数据成果必须作一分析，以保证水准点使用的准确性。现场高程根据这三个点进行投侧。待施工到首层后，在首层平面易于向上传递标高的位置作为布设三个高程的标准点,通过往返检测合格后（误差在±3mm内为合格），标注“Ñ”红色油漆标记和建筑标高。

              利用首层红“Ñ”为标高基准，用检定合格的钢尺向上传递，并用红“Ñ”作好标记，然后使用S3水准仪往返检测合格后（误差在±3mm内为合格），将该层标记作为向上层引测的标记。每层的墙、柱模板拆除后，采用水准仪和钢卷尺在墙、柱上放出该楼层的1m建筑线。

3） 建筑物垂直度控制：

采用苏州产J2JD激光经纬仪及接收靶做轴线投侧的过程，同样也是控制建筑物垂直度的过程。

电梯井筒的垂直度控制同样也是采用苏州产J2JD激光经纬仪及接收靶，方法是在电梯井的附近做内控基准点和每层留出的投测口。

● 工程放线：

根据投测的轴线使用钢卷尺放墙、柱边线，钢卷尺要求经过计量或购买免检产品。

放好的线采用红油漆做出标记。

6.4.2 土方和护坡施工方法

护坡施工方法的选择                                        表6-6

本工程基坑护壁最终选择施工方法为：土钉喷锚护坡施工工艺。

● 专业分包队伍的选择：

经过综合考察，选择北京新兴机械工程责任有限公司负责土方开挖施工，选择派力工程有限公司负责土钉喷锚护坡方案设计和施工。

● 护壁施工方法：

本工程基坑大面基底标高为-11.06m，集水坑最深基底标高为：-12.66m。为了增加基坑边坡的稳定性，基坑边坡按照1：0.15的边坡系数放坡。通过计算机模拟施工过程分层计算，设计8排土钉。注浆采用全长压力注纯水泥浆，采用普425#水泥按照0.5～0.6的水灰比配置而成，注浆压力控制不小于0.1Mpa。钢筋网片φ6.5@200*200，面层喷射不小于100mm厚的C20混凝土。坡顶喷射混凝土护顶宽度为500mm。

土钉设计一览表：                                          表6-7

● 基坑变形观测：为了掌握边坡稳定情况，每天对边坡水平位移情况进行观测，当边坡变形突然增大的情况发生时，立即停止施工，研究变形增大的原因，讨论对策，经设计人员认可并调整解决完毕后，方可继续施工。确保边坡的稳定。

              ● 土钉的拉拔试验：为了掌握土钉在土层中实际受力情况，需要做土钉拉拔试验。方法为：由监理指定地点作为土钉拉拔试验的部位，在设计外增加拉拔试验的土钉，并在监理旁站监督的情况下，做土钉拉拔试验，并做土钉拉拔试验纪录。若拉拔试验最终结构判定某层土钉存在缺陷，需要对边坡进行补强。

● 土方施工方法：

1）基坑坡道设计：坡道出口均设在基坑东侧，对着二环辅路。坡道宽为9米，两侧放坡为1：0.7。坡道为内坡道。

坡道计算：根据车重载时的最大爬坡角度及旧车爬坡能力降低，坡角取a=17°。

2）土方开挖施工时，要求土方开挖配合土钉喷锚护壁隔段施工，保证基坑边坡整体变形在受控之中。隔段开挖的控制开挖长度为30米左右。

3）当土方开挖快接近基底标高时，在边坡上放出基底标高控制线，控制线采用进行标注。挖掘机应该开始使用平刮方式进行挖土，现场配合测量人员随时配合挖掘机测量挖土的标高，并用白灰做为标记，避免土方超挖。（见附图3基坑开挖边界图）。

4）基底留置300mm采用人工清土。

5）集水坑开挖后的形状比较复杂，因此，集水坑开挖前，根据“基坑开挖边界图”使用白灰将集水坑的形状标出，挖掘机在该范围内做适度挖掘，剩余由人工进行清理。

6.4.3 防水施工

防水设防体系：                                                   表6-8

              混凝土自防水结构抗渗等级为P12。

● 防水材料要求：

              FS-D防水掺加剂、APPⅢ型防水卷材、环保型聚氨脂防水涂膜均要求有产品合格证、材料检验报告。

              APPⅢ型防水卷材和环保型聚氨脂防水涂膜进场后，首先进行材料复试，复试合格后方准使用。

● 防水队伍要求：

              防水工程属于重点控制项目和特殊工种操作，防水操作人员必须持有有效的“上岗证”，上岗证要在总包、监理处备案。施工过程中，监理、总包持备案文件检查防水施工队伍是否遵照执行，以确保防水施工是经过培训的专业熟练工人完成的。

● 底板垫层的质量要求：

              控制底板垫层的标高，根据底板厚度、积水坑深度以及防水层和防水保护层的厚度，确定底板垫层的标高，通过采用水准仪检查基底标高，通过采用定点拉线方法确定垫层厚度和表面平整度。

              垫层混凝土表面要求压光。

              为了保证防水卷材的施工质量，垫层的边角均做成圆角。

● 防水采用内贴法和外贴法两种，底板底板和侧边采用内贴法施工，外墙和外露顶板采用外贴法施工。底板钢筋施工前，将砖胎模的内贴防水层做上水泥砂浆保护层，确保防水不被损坏。

● 水平、竖直施工缝的止水物品的要求：

              钢板止水带接缝焊接要严密，若穿墙套管穿过钢板止水带时（消防水池有穿墙套管），要求将穿墙套管的止水钢板与钢板止水带严密焊接。

              BW止水条选择4小时才遇水膨胀的产品，保证混凝土浇筑时的水分不会使BW止水条事先膨胀。

6.4.4 钢筋工程

● 主要部位的钢筋设计：                                  表6-9

● 钢筋的检验：

              钢筋进场时现场材料员要检验钢筋出厂合格证、炉号和批量，钢筋进现场后，现场试验室根据规范要求立即做钢筋复试工作，对有抗震要求的框架结构纵向受力钢筋应进行检验，检验所得的强度实测值应符合下列要求：

①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25。

②钢筋的屈服实测值与钢筋的强度标准值的比值，按二级抗震设计时，不应大于1.4。

钢筋复试通过后，方能批准使用。

● 钢筋的加工：

              由于现场场地狭小，成规格、成批的底板、墙、柱、梁、板的钢筋在成型后进快吊入作业面，现场设置一台钢筋切断机、一台钢筋弯曲机做钢筋的加工工作。

钢筋配筋工作由负责土建施工的分包专职配筋人员严格按照设计要求执行。结构中所有大于200mm的洞口，全部在配筋时，按照洞口配筋原则留置出来，不允许现场烧割钢筋留洞的现象出现。

现场制作钢筋定型加工半成品的检查工具。具体详见《钢筋施工方案》。

● 钢筋的堆放：

              钢筋要堆放现场指定的场地内，钢筋堆放要进行挂牌标识，标识要注明使用部位、规格、数量、尺寸等内容。钢筋标识牌要统一一致。

              钢筋要分类进行堆放，如直条钢筋堆放在一起，箍筋堆放在一起。钢筋下面一定要垫木架空，防止钢筋浸在水中生锈。生锈的钢筋一定要除锈后由现场钢筋责任工程师批准后使用。

● 钢筋的定位和间距控制：

              墙体、柱子在底板中插筋定位措施：

              墙、柱的钢筋采用定距框保证墙柱主筋间距位置准确，墙、柱钢筋保护层采用塑料垫块。

● 钢筋的保护层控制：

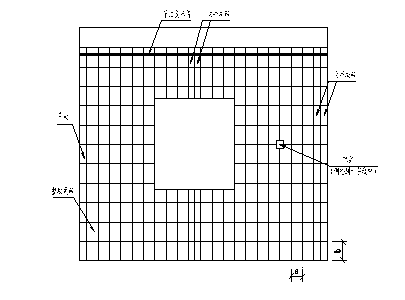

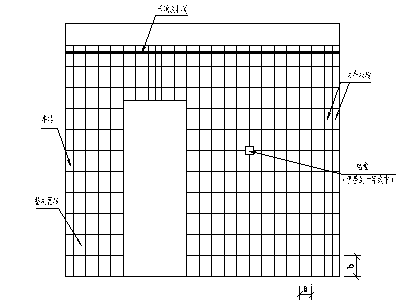

              墙体、柱、梁侧面钢筋保护层控制采用钢筋塑料垫块，墙体结构放在外侧的水平钢筋上，梁、柱结构放在箍筋上。底板、楼板、梁底面使用砂浆垫块，砂浆垫块可以根据钢筋规格做成凹槽，使垫块和钢筋更好地结合在一起，保证不偏移和移位。结构各部位钢筋保护层的厚度和使用垫块形式见下表6-10。

                                                      表6-10

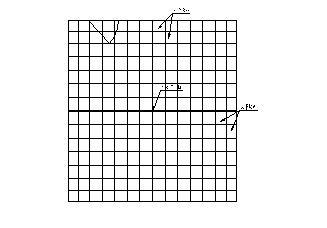

● 钢筋锚固、接头要求：

                钢筋锚固和接头搭接要求按照“混凝土结构工程施工规范《GB50204-92》”，钢筋锚固长度和钢筋搭接长度：                               表6-11

              ● 钢筋接头选择：

              底板水平钢筋接头采用冷挤压施工工艺，接头按照50%错开，错开距离为35d。

              框架柱的连接接头采用剥肋滚压直螺纹施工工艺，接头按照50%错开，错开距离为35d。

              墙体和顶板钢筋采用绑扎接头。

● 钢筋清理：

钢筋堆放时，不可避免淋到雨水，因此，钢筋使用前，检查钢筋是否生锈，生锈的钢筋做除锈处理。保证混凝土对钢筋的握裹力。

浇筑混凝土时，竖向钢筋会受到混凝土浆的污染，因此，在混凝土浇筑完毕后，使用湿布将竖向钢筋上的水泥浆擦掉。保证混凝土对钢筋的握裹力。

● 钢筋施工详细内容祥见《钢筋施工方案》。

6.4.5模板工程

● 本工程为现浇钢筋砼框架-剪力墙结构，质量目标为确保结构工程创北京市“结构长城杯”、整体工程创北京市“长城杯”。模板工程是影响工程质量的最关键的因素。为了使砼的外型尺寸、外观质量都达到较高要求，我公司将充分发挥在模板工程上的优势，利用最先进、最合理的模板体系和施工方法，满足工程质量的要求。

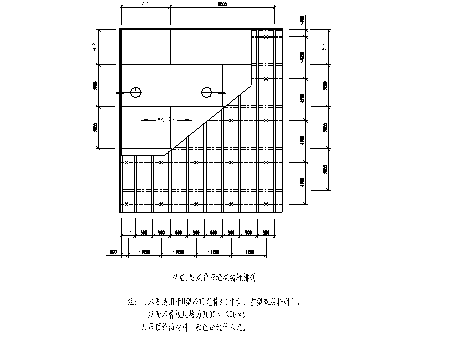

● 模板选型及配置数量：                                  表6-12
