在建筑工程施工中，为了解决建筑物内施工时物料的横向运输问题，凡设计设有设通道，且工程较高不便于从下部往上运输的工程，均应在墙体上留设施工洞。

一、            施工准备

(一)                作业条件

施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。

施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。

无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。

(二)                材料要求

施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。所用材料在无设计要求时，均应与原墙体设计相同并符合有关规范要求。

(三)                施工机具

灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。

二、            质量要求

(一)                施工洞的留置必须符合结构的安全、质量要求。

(二)                施工洞填塞所用材料必须符合设计及规范要求。

(三)                施工洞必须填塞密实，和巳有结构连接良好。

(四)                施工洞处的抹面必须和原结构相同，且不得有裂缝产生。

三、            工艺流程

砌体：测量放线→砌体留磋→加设拉结筋→上过梁→砌体封堵→抹灰。

剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。

四、            操作工艺

(一)                施工洞大小

施工洞高度一般以1800mm为宜，净跨以1000mm为宜，以满足手推车穿行即可。

(二)                施工洞位置

1、              体结构。在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于50cm(混凝土空心砌块不小于60cm)，洞口顶部必须设置过梁。

抗震设计烈度为9度的建筑物，临时洞口的留置应会同设计单位研究决定。

2、              钢筋混凝土结构。

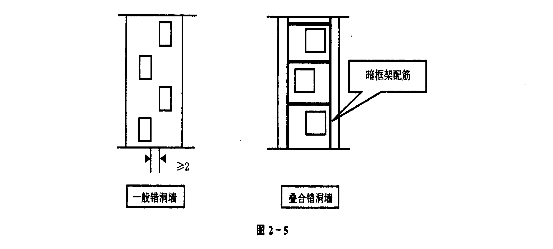

3、              当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采用错洞墙。当采用错洞墙时，洞口错开距离不宜小于2m。无论有无抗震要求，均不宜采用叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。如图2-5所示。

(三)                施工洞构造要求

1、              砌体结构。

（1）         在砌体上留施工洞时，洞口顶部必须设置过梁。洞口构造如下：

1
烧结普通粘土砖墙：洞口两侧须留成直搓，但必须做成凸搓，并加设拉结筋，拉结筋的数量为每120mm墙厚放置l根直径6mm的钢筋，间距沿墙高不得超过500mm，埋入长度从墙的留搓处算起，每边均不小于500mm，钢筋末端应有90°弯钩。

2                        混凝土空心砌块墙：在洞顶部设置混凝土过梁。洞口两侧每隔600mm设2根直径6mm的拉结筋。拉结筋埋入长度，从留搓处算起，每边均不应小于600mm，钢筋外露部分不得任意弯折。

3                        加气混凝土(粉煤灰)砌块墙：施工洞口上部应放置2根直径6mm的钢筋J申过洞口两边长度每边不小于500mm。

（2）         过梁的设置。过梁的形式有：砌筑钢筋砖过梁、实心砖平拱式过梁、现浇或预制混凝土过梁。选择过梁长度时，一定要保证每边不小于250mm的支承长度。过梁的断面尺寸及配筋一定要经过计算方能确定。

2、

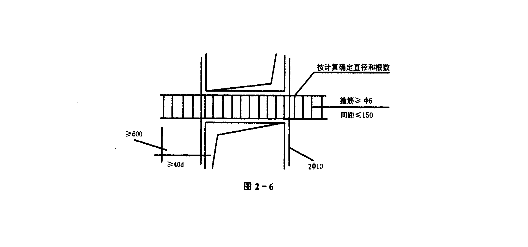

钢筋混凝土结构。在钢筋混凝土墙上留施工洞，在无暗框架时，洞顶必须设置过梁，其钢筋应按计算配置，并应征得设计人员同意。并不得低于下述构造要求，在八度区不少于ф12，锚固长度不少于40a和600mm。箍筋直径最小为ф6纵向钢筋端头，如下图所示。洞口两侧应设置竖向构造钢筋，每边不少于2ф10，锚固长度不少于30d。洞口处原墙体水平、竖向配筋应断开，断开长度(即外露长度)不小于40d。

(四)                施工洞填筑方法

1、              砌体墙体洞口的填筑：

填砌临时洞口时，应清除墙面粘结的砂浆、泥浆和杂物，并洒水湿润，再用与原墙相同的砖或砌块衬砌严密。

当墙体为混凝土空心砌块材料时，砌筑砂浆强度等级宜提高一级。洞口的顶部要斜砌，以保证洞口封堵的密实。

2、              现浇混凝土墙体洞口的填筑：

在堵洞之前，首先把埋设于墙体内的预留钢筋凿出，调直后按规范要求与墙体钢筋焊接或绑扎。

除非同设计商定好用砌体堵洞外，一般情况下应用同强度等级墙体混凝土浇灌。

为了防止产生裂缝，填筑混凝±应用补偿收缩混凝土。该种混凝土经7～14d的湿润养护，将其膨胀率控制在0.05～0.08%之间，可获得0.5～1.2N/mm2的自应力，使混凝土处于受压状态，以达到补偿混凝土的全部或大部分收缩，达到防止开裂的目的。其配比需通过试验确定。

(五)                施工洞缝隙处理

施工洞处理不当，就会在其周围产生裂缝。为了防止裂缝的发生，除应按上述填筑方法施工外还应遵守下列施工工艺。

1、              砌筑墙体：

（1）         砂浆配比一定要准确，灰缝要饱满、均匀一致。

（2）         砂浆强度及墙体千燥程度要和己砌墙体保持一致。

（3）         施工洞抹灰迟于墙体抹灰时，抹灰的接搓位置要避开洞口30cm。

（4）         抹完底灰后，一定要待其干燥后，再抹面层灰。如发现底灰有裂纹时，要在其上贴专用无纺布后再抹灰。

2、              混凝土墙体：

（1）         粘在钢筋上的灰浆、浮锈等清洗干净，混凝土缝要凿毛，露出石子。

（2）         混凝±配合比一定要准确，严禁用人工随意拌和。

（3）         制作施工洞模板时，要使施工洞周围50mm范围内，凹进5mm，以利于后期处理裂缝时，贴布刮胶之用。
