施工单位

工程名称

分部工程

交底部位

日    期

        年      月      日

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

1、                        施工准备

（1）          作业条件

1、         集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。

2、         作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。

3、         风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。

（2）          施工器具：

龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。

（3）          材料要求

1、         能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。

2、         非金属材料及填充料等应符合设计要求，有齐全的质量证明文件。

2、                     质量要求

1、         金属风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-14

                                                                  续表

2、         非金属与复合材料风管及配件制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB30243-2002)的规定。

表6-15

3、         风管部件及消声器制作。质量要求应符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-16

续表

3、                     工艺流程

1、

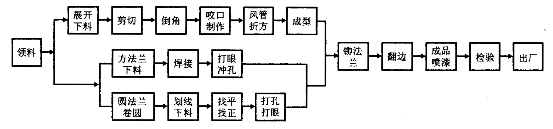

金属风管制作。

2、         非金属、复合材料风管制作。

3、         风管部件及消声器制作。

4、
操作工艺

（1）          风管制作

1、         画线要据风管的不同尺寸形状和规格分别进行，同时对同一段凤管要完整进行，防止画线错孔和下料的多少有误。

2、         板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。按画线形状用机械剪刀和手工剪刀进行剪切。

3、         剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。

4、

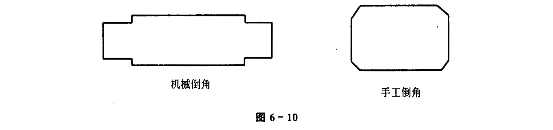

板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状如图6-10：

5、         金属薄钢板制作的风管用咬口连按、铆钉连接、焊接等不同方法。不同板材咬口或焊接界限如表6-17规定。

表6-17                    金属风管的咬接或焊接界限

6、         咬口宽度和留量根据板材厚度而定，应符合表6-18的规定。

表6-18                          咬口宽度（mm）

7、         焊接时必须焊缝均匀，无裂纹及加渣现象;铆钉连接时，铆钉中心先垂直于板面，头把板材压紧，使板缝密合并排列整齐、均匀。板材之间铆接，一般中间可不加垫料，设计规定时，遵循设计。

8、         咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上扶稳板料。

9、         咬口后的板料将画好的折方线放在折方机上，置于下模的中心线，操作时，使机械上刀片中心线与下模中心线重合，折成所需要的角度。

10、      折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。

11、      制作圆风管时，将咬口两端柏成圆弧状放在卷圆机上卷圆。按风管直径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。

12、      折方或卷圆后的钢板用合口机或手工进行合缝。操作时用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。

13、      法兰加工：

（1）                矩形法兰加工：

1                  方法兰由四根角钢组焊而成.画线下料时考虑无齿锯片切去的角钢料，通常多划角钢的1.5倍厚度的长度，画线完毕用无齿锯切割，折方时组焊成的成品法兰内径不至于小于风管外径。

2                  下料调直后组对，放在焊接平台焊接。并应采取防止变形措施，孔距不应大于50mm采用8501阻燃密封胶条做垫料时螺栓孔距适当放大，不得大于300mm。

3                  放在台钻或摇臂钻上，用钻模钻孔。

4                  法兰整形和修整焊缝、除去打孔毛刺等。

（2）                圆法兰加工：

1                  先将整根的角钢或扁钢放在冷煨法兰卷圆机上按所需法兰直径，调整机械的可调零件，卷成螺旋形状后取下。

2                  将卷好的型钢画线割开，逐个放在平台上找平找正。

3                  对调整好的法兰进行焊接、打孔。

（3）                无法兰加工：

1                     无法兰连接风管的接口应采用机械加工，尺寸应正确，形状应规则，接口处严密。无法兰矩形风管接口处的四角应有固定措施。

2                     在风管内铆法兰腰箍冲眼时，管外配合人员面部要避开冲孔。

14、      矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在l250mm以上时应采取加固措施边长小于或等于800mm的风管宜采用楞筋、楞线的方法加固。中、高压风管的管段长度大于1250mm时，应采取加固框的形式加固。高压风管的单咬口缝应有加强措施。风管的板材厚度大于或等于2mm时，加固措施的范围可适当放宽。

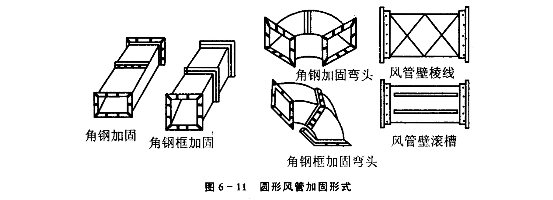

风管的加固形式见图6-11：

15、      风管与法兰组合成形时，风管与扁钢法兰可用翻边连接;与角钢法兰连接时风管壁厚小于或等于1.5mm，可采用翻边连接，与角钢法兰连接时，风管壁厚小于或等于1.5mm可采用翻边铆接，铆钉规格，铆孔尺寸见下表：

表6-19                      圆、矩形风管法兰铆钉规格及铆钉尺寸

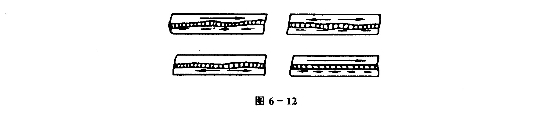

风管壁厚大于1.5mm，可采用翻边点焊和沿风管管口周围满焊，点焊时法兰与管壁外表面贴合；满焊时法兰应伸出风管管口4～5mm，为防止变形，可采用图6-12的方法。

图中表示常用的几种焊接顺序，大箭头指示总的焊接方向，小箭头表示局部分段的焊接方向，数宇表示焊接先后的顺序。这样，可以使焊件比较均匀的受热和冷却，从而减少变形。

16、      风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管段留出10mm翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳，用铆钉将风管与法兰铆固，并留出四周翻边。

17、      翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。

18、      风管与小部件(嘴子、短支管等)连接处，三通、四通分支处要严密，缝隙处应利用锡焊或密封胶堵严以免漏风。使用锡焊，熔锡时锡液不允许着水防止飞溅伤人，盐酸要妥善保管。

19、      风管喷漆防腐不应在低温(低于+5它)和潮湿(相对湿度不大于80%)的环境下进行，喷漆时应使漆膜均匀，不得有堆积、漏涂、皱纹、气泡及混色等缺陷。普通钢板在压口时必须先喷一道防锈漆，保证咬缝内不易生锈。

20、      薄钢板防腐油漆，依据设计执行。

21、      风管成品检验后，应按图中立干管、支管系统的顺序写出连接号码及工程简名，合理堆放码好。等待运输出厂。

5、                     成品保护

1、         要保持镀锌钢板表面光滑洁净，放在宽敞干燥的隔潮木头垫架上，叠放整齐。

2、         不锈钢板、铝板要立靠在木架上，不要平迭，以免拖动时刮伤表面，下料时应使用不产

生划痕的画线工具。操作时应使用木锤或有橡胶皮套的锤子，不得使用铁锤，以免落锤点产生锈斑。

3、         法兰用料应分类码放，露天应采取防雨、雪措施，减少生锈现象。

4、         风管成品应码放在平整无积水、宽敞的场地，码放时应按系统编号，整齐、合理、便于装运。

5、         风管搬运装卸应轻拿轻放，防止损坏成品。

6、                     应注意的质量问题

表6-20                       质量通病和防治方法
